Технические характеристики

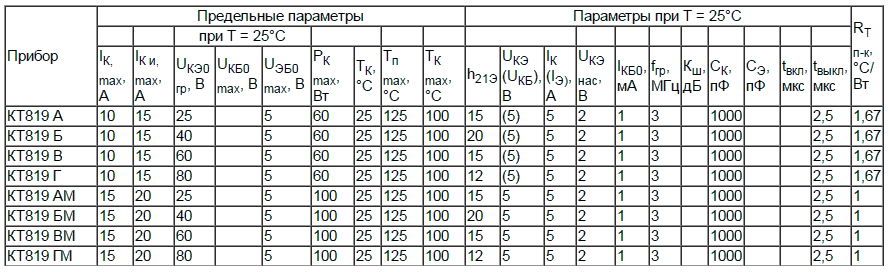

Семейство кремниевых биполярных транзисторов КТ819, в зависимости от модификации, могут иметь следующие предельные эксплуатационные характеристики:
- напряжение между: коллектором и базой от 25 до 60 В; коллектором и эмиттером (при RБЭ ≤ 100 Ом) от 40 до 100 В; базой и эмиттером – 5 В;
- постоянный ток на коллекторе от 10 до 15 А; проходящий через базу – 3 А;
- импульсный ток (при tи ≤ 10 мс, Q ≥ 100): коллектора от 15 до 20 А; базы– 5 А;
- максимальная рассеиваемая мощность (при ТК ≤ 25 o C) с теплоотводом от 60 до 100 Вт и без него от 1,5 до 3 Вт;
- температура p-n перехода от +125 до +150 o C;
- диапазон рабочих температур от -45 до +150 o C;
Основные параметры представлены в документации от производителя. Значения приводятся с учетом температуры окружающей среды не более +25 o C. Рассмотрим их подробнее, в зависимости от классификации устройств.
В связи с тем, что транзистор устарел, современные производители указывают в его техописании только минимальный набор параметров. Более подробную информацию по серии можно найти в старой версии даташит. Там данные приведены вместе с графиками передаточных характеристик, зависимостями статического коэффициента усиления от тока эмиттера и др.
Маркировка
Изучая параметры КТ819, стоит знать и другую маркировку этой серии транзисторов. Выполняя условия отраслевого стандарта ОСТ 11.336.919-81 различные отечественные производители обозначали его так — 2Т819. Первые символы «2T» указывают на кремневые биполярные транзисторы. В старых технических описаниях данные об этих устройствах приводят вместе с рассматриваемыми в этой статье.

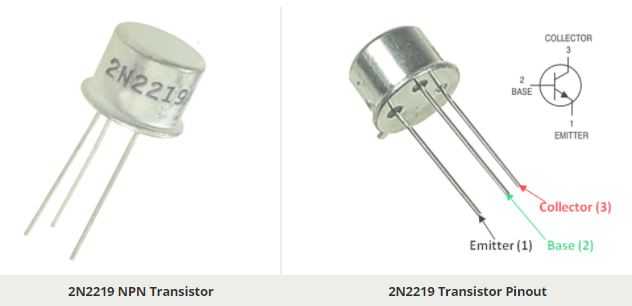

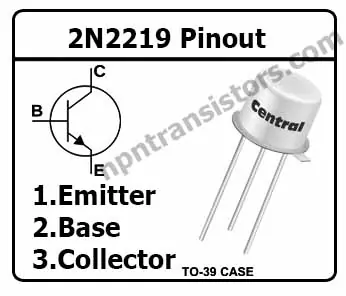

2N2219 transistor Pinout
2N2219 transistor Pinout
| Pin Number | Pin Name | Description |
| 1 | Emitter | Current flows through the emitter |
| 2 | Base | Base terminal is used to trigger the transistor device |
| 3 | Collector | Current flows through the collector and it is connected with the case of the package. |
2N2219 transistor package
The 2N2219 transistor has TO-39 and TO-5 transistor packages, both of the packages are similar and powerful. The TO-39/TO-5 package is made with metal CAN, which is very good at heat resistance and power dissipation.
The 2N2219 is a medium power NPN transistor device mainly used for amplifier circuits and driver applications.
Принципиальная схема
Основой любого не импульсного блока питания является низкочастотный силовой трансформатор. В данном случае это тороидальный довольно тяжелый трансформатор типа TST250W/24V. Его номинальное выходное переменное напряжение 24V при токе 10А и входном напряжении 230V.
Рис. 1. Принципиальная схема мощного стабилизатора напряжения +19В.
У данного трансформатора нет никаких колодок для подключения или клемм, — просто «колесо» с четырьмя проводами для подключения.
Конечно, можно применить любой другой трансформатор с вторичным напряжением 20-25V. В магазинах промышленного электрооборудования можно приобрести другой трансформатор соответствующей мощности на 24V, например, на Ш-образ-ном сердечнике.
Переменное напряжение с вторичной обмотки силового трансформатора Т1 поступает на выпрямительный мост VD1 и конденсатор С1, сглаживающий пульсации.
В принципе, соглашусь, что емкости 2200 мкФ при токе 10А не слишком достаточно. Но, это же не УНЧ питаем. На задней стенке ноутбука вообще стоит значок пульсирующего напряжения. Так что для данного случая, этого вполне достаточно.
Стабилизатор напряжения сделан на основе микросхемы 7812. Но её выходное напряжение равно 12V, а нам нужно 19V, плюс максимальный ток 1А, а нужно, как было решено, 10А.
Выходная мощность была увеличена за счет транзистора VТ1 типа КТ819, на котором сделан эмиттерный повторитель выходного напряжения стабилизатора А1.
Напряжение стабилизации было поднято за счет стабилитрона VD2, это Д814А, его напряжение стабилизации 8V. Так что 12+8=20. Однако, около одного вольта падает на транзисторе VТ1, так что выходит как раз как и надо.
Как проверить IRF3205
Это делается, как и с любым другим полевым транзистором с изолированным затвором. Для этого достаточно одного лишь мультиметра.
Перед тем, как проводить проверку рекомендую вам замкнуть все выводы пинцетом между собой, во избежания порчи элемента статическим электричеством (если такое имеется).
Проверка диода
На что нужно обратить внимание первым делом, так это на проверку диода внутри транзистора. Для этого включаем на мультиметре режим прозвонки и прикасаемся красным щупом к контакту истока, а черным к контакту стока
Мультиметр в этом случае должен показывать значение около 400-700. После этого меняем местами щупы — тогда мультиметр должен показывать 1, если мультиметр ограничен индикацией — 1999. Высококлассные мультиметры с ограничением в 4000 будут отображать 2800.
Проверка работы транзистора
Из-за того, что в нашем случае элемент оснащен n-каналом, то для его открытия необходимо на затвор, приложить положительный потенциал. Только в таком случае через транзистор начнет проходить ток.
Снова включаем режим прозвонки на мультиметре, отрицательным щупом прикасаемся к истоку, положительный же к стоку.
В случае исправного транзистора, линия исток-сток начнет проводить ток, другими словами транзистор откроется. Чтобы это проверить, нужно прозвонить исток-сток. В случае, если мультиметр показывает какое-либо значение, значит все работает.
После проверки открытия транзистора, необходимо проверить его закрытие. Для этого на затвор нужно приложить отрицательный потенциал. Для этого присоединим отрицательный щуп к затвору, а положительный к истоку.
Снова проверяем сток-исток и тогда все, что должен показать мультиметр — падение на встроенном диоде.
Если все вышеописанные условия выполняются, значит транзистор полностью исправен и его можно использовать в своих проектах.
2N2219 transistor electrical specification description
In this section, we try to explain the electrical specifications of the 2N2219 transistor device.
Voltage specs
The terminal voltage specs of the collector to base voltage are 60V, collector to emitter voltage is 30V, and emitter to base voltage is 5V, they had low voltage values.
The collector to emitter saturation voltage is 0.4V to 1.6V, it is the voltage value of the saturation region.
Overall voltage specifications of the 2N2219 transistor show that it is a general-purpose low-power device.
Current specs
The collector current value of the 2N2219 transistor is 800mA, and the load capacity of this transistor is under 800mA.
The current specifications of the 2N2219 transistor show that it is a device used for driver applications.
Dissipation specs
The power dissipation of the 2N2219 transistor is 800mW, the dissipation capability will mainly depend on the device package.
Current gain specs
The current gain value of the 2N2219 transistor is 30 to 300hFE, the gain value of the transistor shows the amplification factor.
CMP80N06 Datasheet (PDF)
1.1. cmp80n06 cmb80n06 cmi80n06.pdf Size:1054K _update-mosfet
CMP80N06/CMB80N06/CMI80N06
N-Channel Enhancement Mode Field Effect Transistor
General Description Product Summery
The 80N06 is N-ch MOSFET
BVDSS RDSON ID
with extreme high cell density ,
60V 7.8m 80A
which provide excellent RDSON
and gate charge for most of the
Applications
synchronous buck converter
Motor Control
applications.
DC-DC converters
General Purpose Power Amplif
1.2. cmp80n06 cmb80n06 cmi80n06.pdf Size:1054K _cmos
CMP80N06/CMB80N06/CMI80N06
N-Channel Enhancement Mode Field Effect Transistor
General Description Product Summery
The 80N06 is N-ch MOSFET
BVDSS RDSON ID
with extreme high cell density ,
60V 7.8m 80A
which provide excellent RDSON
and gate charge for most of the
Applications
synchronous buck converter
Motor Control
applications.
DC-DC converters
General Purpose Power Amplif
Где и как использовать ?
Это транзистор частенько встречается в различных схемах с большим напряжением на нагрузке. Напряжение, которое он может пропустить через контакты коллектора и эмиттера достигает 160 В. Может использоваться в качестве электронного ключа для включения нагрузок до 600 мА.
Этого тока достаточно для работы с различными незначительными нагрузками, а так же использования его в качестве транзистора дифкаскада. Для любителей паять электронные схемы в сети интернет широко распространена статья “Собираем Lazar” по сборке усилителя мощности звуковой частоты “Лазар” с полным описанием процесса, в котором 2N5551 используется парно.
Маркировка транзисторов
Транзистор КТ315. Тип транзистора указывается в этикетке, а также на корпусе прибора в виде буквы указывалась группа. На корпусе указывается полное название транзистора или только буква, которая сдвинута к левому краю корпуса. Товарный знак завода может не указываться. Дата выпуска ставится в цифровом или кодированном обозначении (при этом могут указывать только год выпуска). Точка в составе маркировки транзистора указывает на его применяемость – в составе цветного телевидения. Старые же (произведенные до 1971 года) транзисторы КТ315 маркировались буквой, стоящей посередине корпуса. При этом первые выпуски маркировались лишь одной большой буквой, а примерно в 1971 году перешли на привычную двухстрочную. Пример маркировки транзистора КТ315 показан на рисунке 1. Следует также отметить, что транзистор КТ315 был первым массовым транзистором с кодовой маркировкой в миниатюрном пластмассовом корпусе КТ-13. Подавляющее большинство транзисторов КТ315 и КТ361 (характеристики такие же, как у КТ315, а проводимость p-n-p) было выпущено в корпусах желтого или красно-оранжевого цветов, значительно реже можно встретить транзисторы розового, зелёного и черного цветов. В маркировку транзисторов предназначенных для продажи помимо буквы обозначающей группу, товарного знака завода и даты изготовления входила и розничная цена, например «ц20к», что означало цена 20 копеек.
Транзистор КТ315-1. Тип транзистора также указывается в этикетке, а на корпусе указывается полное название транзистора, а также транзисторы могут маркироваться кодовым знаком. Пример маркировки транзистора КТ315-1 приведен на рисунке 2. Маркировка транзистора кодовым знаком приведена в таблице 2.
