Транзистор 2n2222a даташит на русском

Working Principle of 2N2222A Transistor

As mentioned earlier, in the 2N2222A transistor, the dopped layer is embedded between two n-dopped layers. The collector and emitter are left open when the base pin is held at the ground and are closed when a signal is provided to the base pin. 2N2222A has a gain value of 110 to 800; which determines its amplification value. The 2N2222A transistor offers a constant DC collector current of 800 mA, so, loads that consume more than 800 mA current cannot be connected using this transistor.

For biasing current is supplied to the base pin (I_B) which should be under 5 mA. After it gets fully biased then it can allow a maximum of the max value of current flows across the collector and emitter. This particular stage is called Saturation Region at this time the voltage allowed across the collector-emitter (V_CE) and base-emitter (V_BE) could be 200 and 900 mV respectively.

When the base current is removed the transistor gets fully off, and this stage is called as the Cut-off Region. At Cut-off Region the V_BE remains be around 660 mV.

Транзисторы 2N2222 и A1015 — маркировка, цоколевка, основные параметры.

Транзисторы 2N2222 и 2N2222A.

Транзисторы кремниевые структуры n-p-n,
высокочастотные переключающие.
Используются в качестве ключевых элементов и в схемах усиления постоянного тока.
Выпускаются в корпусе TO-18.
Тип прибора указывается на корпусе. На рисунке ниже — цоколевка 2N2222.

Наиболее важные параметры.

Коэффициент передачи тока при токе коллектора 10 мА и
напряжении коллектор-эмиттер 10 в — 75

Граничная частота передачи тока :У транзисторов 2N2222
— 250МГц. У транзисторов 2N2222A
— 300МГц.

Максимальное напряжение коллектор — эмиттер: У транзисторов 2N2222
— 30 в.

40

Максимальное напряжение коллектор — база:У транзисторов 2N2222
— 60 в. У транзисторов 2N2222A
— 75 в.

Максимальное напряжение эмиттер — база:У транзисторов 2N2222
— 5 в. У транзисторов 2N2222A
— 6 в.

Максимальный ток коллектора постоянный и пульсирующий — 800 мА.

Напряжение насыщения коллектор-эмиттер :У транзисторов 2N2222 при токе коллектора 150 мА, базы 15 мА
— 0,4 в.У транзисторов 2N2222A при токе коллектора 150 мА, базы 15 мА
— 0,3 в.

Напряжение насыщения база-эмиттер :У транзисторов 2N2222 при токе коллектора 150 мА, базы 15 мА
— 1,3 в.

1,2

Рассеиваемая мощность коллектора — 500 мВт.

Использованы материалы с Popular Transistors

Транзисторы
A1015O, A1015Y, A1015GR.

Транзисторы A1015 кремниевые маломощные широкого применения, структуры p-n-p,
Корпус пластиковый TO-92.
Маркировка буквенно — цифровая, на корпусе.
На рисунке ниже — цоколевка A1015.

Наиболее важные параметры.

Коэффициент передачи тока :У транзисторов A1015O
— от 70 до 140У транзисторов A1015Y
— от 120 до 240У транзисторов A1015GR
— от 200 до 400

Максимально допустимое напряжение коллектор-эмиттер — 50 в.

Максимально допустимое напряжение коллектор-база — 50 в.

Максимально допустимое напряжение коллектор-база — 5 в.

Максимальный ток коллектора — 150 мА.

Напряжение насыщения коллектор-эмиттер — 0,3 в.

Рассеиваемая мощность коллектора — 0,4 Вт.

Граничная частота передачи тока — 4 МГц.

На главную страницу

Использование каких — либо материалов этой страницы,
допускается при наличии ссылки на сайт «Электрика это просто».

How to use 2N2222A Transistor

The 2N2222A transistors have a large use in the world of switches and amplifiers – the two main uses of any transistor existing in the electronics arena.

Firstly, we will talk about,

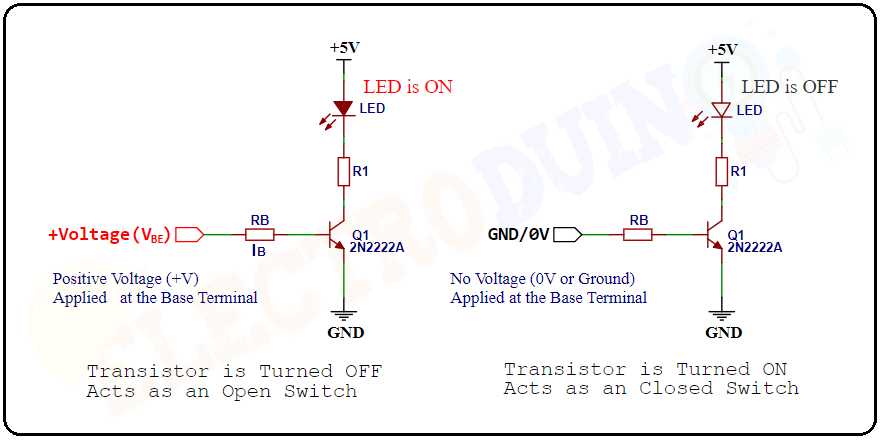

2N2222A Transistor as a Switch

Transistors are most commonly used as a switch in the electronic world.

When a voltage difference is applied to the base, a current flow across the collector-emitter (I_CE), and the switch is turned off when there is no base voltage. The V_CE is almost equal to zero when a sufficient voltage i.e., V_IN > o.7 is applied between base and emitter. When the V_IN is zero the transistor works in the cut-off region and acts as an open circuit.

For example, when sufficient positive voltage (+V) is applied at the base terminal of the transistor, then the transistor is turned on and acts as a closed switch, so the current flows from the source (+5v) to the ground through the load (LED). As a result, LED starts glowing.

When No Voltage (0V or Ground) is applied at the base terminal of the transistor, then the transistor is turned off and acts as an open switch, so the current can’t flow from the source (+5v) to the ground through the load (LED). As a result, LED is turned off.

2N2222A Transistor Work as a Switch

We need to connect a resistor between the power source and base terminal, that will limit the current flowing through the transistor to prevent it from damaging. The value of the resistor can be determined using the following formula

RB = VBE / IB

 2N2222A Transistor as an Amplifier

As previously mentioned, the 2N2222A transistor can also function as an amplifier. An amplifier circuit is used to increase the amplitude of a signal. The input of an amplifier is either a voltage or a current, and its output is an amplified version of the input signal. It means the transistor receives a weak signal as input through the base junction and produces the amplified signal as output through the collector. This transistor may use different configurations namely Common collector, Common base, and Common emitter to amplify the incoming signals whether it is current, voltage, or power. Bur, the most commonly used configuration is common-emitter.

2N2222A Transistor Work as a Work as an Amplifier

For the 2N2222A transistor to work as an amplifier it is designed in such a way that the input would always be applied at the forward-biased junction and the output would be collected across the reverse-biased junction. In the common-base configuration, the gain is less than 1 and in the common collector configuration, the gain is almost equivalent to 1.

Лучшие замены для транзистора А2222

Одной из лучших альтернатив для транзистора А2222 является транзистор 2N3904. Он также относится к типу NPN и имеет схожие характеристики с транзистором А2222. Транзистор 2N3904 широко доступен на рынке и часто используется в электронных схемах.

Еще одним хорошим вариантом замены для транзистора А2222 является транзистор BC547. Он также относится к типу NPN и имеет схожие характеристики с транзистором А2222. Транзистор BC547 также очень распространен и применяется во многих электронных устройствах.

Также стоит упомянуть транзистор 2N4401, который также является хорошей альтернативой для транзистора А2222. Он относится к типу NPN и имеет похожие характеристики по мощности и надежности. Транзистор 2N4401 также достаточно широко используется в электронных устройствах.

В итоге, при замене транзистора А2222 можно использовать такие аналоги или альтернативы, как транзисторы 2N3904, BC547 и 2N4401. Они обладают схожими характеристиками и могут хорошо заменить транзистор А2222 в электронной схеме.

Что такое транзистор?

в качестве радио или транзистор он был назван так из-за этого устройства, о котором мы говорили, я хотел бы сделать очень краткое введение в то, что такое транзистор, и немного истории. Транзисторы — это не что иное, как устройства, похожие на переключатели и способные усиливать сигнал. То есть они заменяют примитивные вакуумные лампы или вакуумные клапаны, доставлявшие столько проблем.

Эти клапаны были похожи на традиционные лампы, поэтому они могли перегореть и требовали частой замены. Они также были большими по размеру и не позволяли создавать маленькие устройства. Еще одной проблемой было выделяемое ими тепло. С приходом твердотельная электроника, то есть из полупроводники, позволили создать устройства такого типа намного дешевле, компактнее и надежнее.

Название транзистора происходит от объединения передача и резистор, то есть передаточный резистор по английски. Помните, что резистор — это резистор. Кроме того, как известно, изобретение появилось в Европе благодаря первым патентам физика Лилиенфельда (1925 г.). Он несколько опередил свое время, так как они не нашли ему практического применения ни в том, ни в следующем десятилетии, и это также был полевой транзистор, более продвинутая концепция, чем биполярные.

Оскар Хайль также сделал подобное устройство в Германии в 1934 году, а позже Роберт Поль и Рудольф Хильш также проводили эксперименты, связанные с этим типом устройства, в немецком университете. Практически параллельно в США в AT&T Bell Labs Они также проводили неудачные эксперименты, пока после Второй мировой войны судьба их не изменилась, и когда они вернулись с поля битвы в Европе, они нашли решение, предложив «обновленные» идеи.

Джон Бардин, Улейтер Браттейн и Уильям Шокли Они получили признание, запатентовав первый в истории транзистор и получив Нобелевскую премию. В 1948 году они изобрели контактный транзистор, очень большой, очень неуклюжий и непрактичный прибор, который был дорогим в производстве, а иногда выходил из строя и в некоторых случаях приходилось перемещать. С этого момента они эволюционировали до нынешних транзисторов.

Но если вы хотите знать, как это работает именно это устройство, которое произвела революцию в электронике и мире технологий, Вот этот GIF с сравнением транзистора и гидравлической системы, которое, я думаю, вы не найдете лучше, чем этот пример, чтобы передать идею того, как работает транзистор:

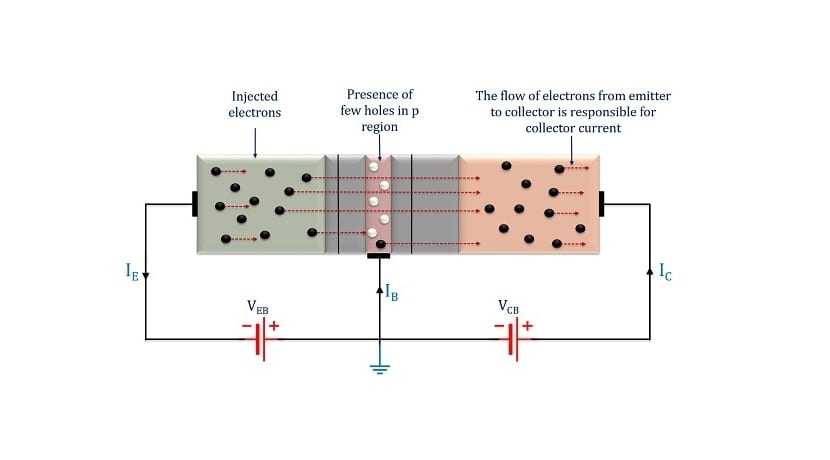

Видно, что при подаче тока на базу NPN-транзистора ток проходит от коллектора к эмиттеру. Но делает это усиленно, так как если посмотреть на изображение, то складываются потоки воды из базы и коллектора. Это как довольно просто, хотя в электронной системе следует заменить воду на электроны …

Если вы хотите увидеть несколько более информативное изображение с точки зрения работы полупроводниковых зон, то есть грузовые перевозчики, вот это другое изображение:

На изображении вы можете видеть, что когда к эмиттеру прикладывается отрицательное напряжение, он толкает отрицательные носители заряда (электроны), а у основания положительные носители заряда (дырки) «поглощают». электроны, чтобы они могли прыгнуть на коллектор…

Производители

По статистике, в мире насчитывается более миллиарда очень похожих по характеристикам транзисторов с цифрами «2222» в обозначении, особенно в корпусе ТО-92. Они встречаются в различных вариантах исполнения и модификаций. Постоянно появляются более новые образцы, которые совершенствуются и модернизируются производителями. При этом, спрос на такие устройства до сих пор остаётся стабильно высоким.

Многие современные транзисторы, у которых в маркировке присутствуют цифры «2222», являются более совершенствованными 2N2222. В настоящее время их выпуск налажен у следующих производителей полупроводниковых компонентов: NXP Semiconductors, Multicomp, Continental Device India Limited, Semtech Electronics, Inchange Semiconductor Company Limited, Micro Commercial Components (MCC), New Jersey Semi-Conductor Products, Siemens Semiconductor, ON Semiconductor, Foshan Blue Rocket Electronics, STMicroelectronics. Выгрузить datasheet в формате pdf возможно кликнув на это сообщение.

Конструкция и принцип работы

Транзистор 2n2222 является биполярным транзистором, состоящим из трех слоев полупроводникового материала: эмиттера, базы и коллектора. Внешний вид транзистора 2n2222 приведен на рисунке:

Характеристики транзистора 2n2222:

• Максимальное напряжение коллектор-эмиттер: 40 В
• Максимальный коллекторный ток: 0,8 А
• Мощность тепловыделения: 0,5 Вт
• Максимальная рабочая температура: 150 °C

Принцип работы транзистора 2n2222 основан на переключении тока в зависимости от тока базы. Когда транзистор находится в режиме насыщения, ток может свободно протекать от коллектора к эмиттеру. В режиме закрытия ток не протекает. Режим насыщения и закрытия транзистора контролируется током базы.

Транзистор 2n2222 также имеет встроенную диодную связь между коллектором и эмиттером. Эта связь образуется за счет слоя p-n-перехода, что позволяет использовать транзистор как диод.

Применение:

• Усиление и управление сигналами
• Переключение и управление токами и напряжением
• Ключевые элементы в электронных схемах
• Используется в радиоэлектронике, автоматизации, светотехнике и других областях

В итоге, транзистор 2n2222 является надежным и универсальным элементом электроники, который широко используется в различных устройствах и схемах.

Аналоги транзистора А2222

Если вам необходимо заменить транзистор А2222, в зависимости от ваших требований вы можете выбрать один из следующих аналогов:

1. 2N3904 — это универсальный низкочастотный NPN транзистор с пиковым током коллектора 200 мА и максимальной мощностью 625 мВт.

2. 2N3906 — это универсальный низкочастотный PNP транзистор с пиковым током коллектора 200 мА и максимальной мощностью 625 мВт.

3. BC547 — это NPN транзистор с пиковым током коллектора 100 мА и максимальной мощностью 500 мВт.

4. BC557 — это PNP транзистор с пиковым током коллектора 100 мА и максимальной мощностью 500 мВт.

5. 2SC9014 — это NPN транзистор с пиковым током коллектора 100 мА и максимальной мощностью 400 мВт.

6. 2SA1015 — это PNP транзистор с пиковым током коллектора 150 мА и максимальной мощностью 400 мВт.

Выбор аналога транзистора А2222 зависит от требуемых электрических характеристик и параметров работы вашей электронной схемы.

Как выбрать лучший аналог или альтернативу для транзистора А2222

При выборе лучшего аналога или альтернативы для транзистора А2222, следует учитывать ряд факторов:

1. Тип: Проверьте тип транзистора А2222, такой как NPN или PNP, и найдите аналог с тем же типом.

2. Максимальные характеристики: Сравните максимальные значения тока коллектора, напряжения коллектора и мощности между транзистором А2222 и его аналогами. Убедитесь, что выбранный аналог может выдержать те же нагрузки.

3. Использование: Определите, для каких приложений вы хотите использовать транзистор, и проверьте, соответствуют ли характеристики потенциального аналога ваши требованиям. Например, некоторые транзисторы могут быть оптимизированы для работы в усилителях или включения/выключения нагрузки.

4. Доступность: Проверьте доступность аналога на рынке. Если транзистор А2222 был применен в старом или устаревшем устройстве, может оказаться сложно найти точный аналог.

5. Отзывы и рекомендации: Искать отзывы и рекомендации от других электронщиков, которые использовали аналоги транзистора А2222 в своих проектах. Это может дать вам представление о том, как хорошо аналог справляется с конкретными задачами и насколько надежен.

Когда вы учитываете все эти факторы, вы сможете выбрать лучшую альтернативу или аналог для транзистора А2222, который будет соответствовать вашим требованиям и обеспечит оптимальную работу вашего электронного устройства.

Introduction

Like every other amplifier, even a 2N2222A transistor is also used for amplification and switching. It is a common NPN Bipolar Junction Transistor i.e., one P-doped layer stands between the two N-doped layers. Since it’s an NPN transistor so the collector and emitter are reverse biased and the base is forward biased. It is a current controlled transistor, specially outlined to have fairly high speed even in low power, low to medium current, and medium voltage. It is accessible in the package of To-92.

It also offers a constant DC collector current like 800 mA. Therefore, when the 2N2222A transistor is fully biased, then it allows a maximum of 800 mA current to flow across the collector emitter. Hence, we can say that it is ideal for applications that require low to medium current. It is commonly used in very high-frequency amplifiers.

 2N2222A Transistor Pin Configuration/Pin diagram/Pinout

It consists of three terminals namely, collector, base, and emitter. The pin configuration/pin diagram and functionality of the 2N2222A Transistor are shown below.

2N2222A Transistor Pin Configuration, Pin diagram, Pinout

Pin No.	Pin Name	Symbol	Functionality
1	Collector	C	This pin allows the current to enter the transistor form here.
2	Base	B	This pin controls the biasing of the transistor.
3	Emitter	C	This pin allows the current to come out of the transistor.

История создания

Разработчиком 2N2222 в корпусе ТО-18 считается американская компания Motorola. Её сотрудник (Джек Хайничен) изобрёл кольцевую структуру (annular) при производстве полупроводниковых триодов, позволившую увеличить напряжение p-n-перехода до 100 В. Ряд изделий, изготовленных по новой технологии, в том числе и рассматриваемый транзистор, впервые были продемонстрированы конференции «Института инженеров радиотехники» (IRE) в марте 1962 г. в г.Нью-Йорк.

С 1965 г. его стали производить в пластиковом корпусе ТО-92. У компании Motorola он имел маркировку PN2222, а затем PN2222A. Последний завоевал большую популярность, как среди любителей электроники, так и её производителей. В те времена для зарубежной промышленности он был таким же известным, как например, в Советском союзе КТ315.

В последующем, вместе с внедрением технологий поверхностного монтажа (SMD), появились 2N2222 в корпусах SOT-23, SOT-223. К таким транзисторам можно отнести: MMBT2222(Motorola), PMBT2222(Philips), FMMT2222(Zetex) и др. Их производством в настоящее время занимаются и другие компании.

Более поздние модификации рассматриваемого транзистора имеют маркировку 2N2222ADCSM. Они производятся в герметичном керамическом корпусе LCC (для поверхностного монтажа на плату) английской компанией Semelab.

Чем заменить транзистор А2222: лучшие аналоги и альтернативы

Транзисторы 2N3904 и 2N3906

Транзисторы 2N3904 (NPN) и 2N3906 (PNP) являются одними из самых популярных аналогов для А2222. Их характеристики и параметры близки к характеристикам А2222, поэтому они могут быть использованы как замена без потери функциональности.

Транзистор MMBT3904 и MMBT3906

Транзисторы MMBT3904 (NPN) и MMBT3906 (PNP) являются поверхностно-монтируемыми (SMT) аналогами для А2222. Они предназначены для использования в компактных электронных устройствах и имеют те же характеристики, что и их предшественники.

Транзисторы BC546 и BC556

Транзисторы BC546 (NPN) и BC556 (PNP) также являются хорошими аналогами для А2222. Они имеют схожие параметры и могут успешно заменить А2222 в различных схемах и устройствах.

Транзисторы 2SC945 и 2SA733

Транзисторы 2SC945 (NPN) и 2SA733 (PNP) также являются популярными аналогами для А2222. Они имеют похожие параметры и подходят для широкого спектра приложений.

Важно отметить, что при замене транзистора А2222 на аналог или альтернативу, необходимо учитывать особенности конкретной схемы или устройства, в котором будет использоваться замененный транзистор. Рекомендуется обратиться к документации или проконсультироваться с опытными специалистами, чтобы выбрать наиболее подходящий аналог или альтернативу

Транзистор 2n2222: распиновка, упаковка, спецификация, эквивалент и техническое описание

Byadharsh
Обновлено 18 августа 2021 г.

2n2222

2n2222 распиновка транзистора

Номер контакта	Имя контакта	Описание
1	Излучатель	Ток протекает через эмиттер
2	База	Управляет смещением транзистора
3	Коллектор	Ток протекает через коллектор

2n2222 упаковка

• Для этого транзистора 2n2222 металлическая банка TO-18 упаковка
• Транзисторный корпус ТО-18 имел более высокую термостойкость.

2n2222 спецификация

• NPN Транзистор BJT
• Диапазон коэффициента усиления постоянного тока от 30 до 300 ч _FE
• Ток коллектора (I _C ) 800 мА
• Напряжение между эмиттером и базой ( В _BE ) составляет 5 В
• Напряжение между коллектором и эмиттером ( В _CE ) составляет 30 В
• Напряжение между коллектором и базой ( В _CB ) составляет 60 В
• Базовый ток ( I _B ) не более 200 мА
• Частота перехода ( F _T ) составляет 250 МГц

2n2222 Описание

• Транзистор 2n2222 представляет собой биполярный NPN-транзистор, максимальный коэффициент усиления по току для транзистора 2n2222 составляет 300 ч _FE , а значение коэффициента усиления по току будет определять коэффициент усиления для транзистора.
• Максимальный ток коллектора на транзисторе 2n2222 800мА, именно это значение тока и является максимальным током на данном устройстве.
• Максимальный ток смещения на транзисторе 2n2222 составляет 200 мА, максимально допустимое напряжение смещения на триггерном выводе.
• Частота перехода транзистора 2n2222 250МГц, это максимальная частота на этой частоте.

Тинхшиновой таблицы 2N2222 Transistor

, если вам нужен таблица данных в PDF, пожалуйста, щелкните по этой ссылке

2N22222222222202222222222222222222222222222222222222222222222222222222222222222222222222222222222222 Equivent

• .
• Каждый из перечисленных здесь транзисторов, эквивалентных 2n2222, является биполярным NPN, и большинство из них являются идентичными транзисторами.

2n2222 по сравнению с BC547 по сравнению с 2n3904 по сравнению с 2n2222A

	2n2222	BC547	2n3904	2н2222А
Напряжение между коллектором и базой (VCB)	2н222260в	БК54750в	2н3 в	2н2222А75в
Напряжение между коллектором и эмиттером (VCE)	2n222230	BC54735	2n3	2н2222А40
Напряжение между эмиттером и базой (VEB)	2н22225в	БК5476в	2н39046в	2н2222А6в
Ток коллектора (IC)	2n2222800мА	BC547100мА	2n30мА	2n2222A800мА
Рассеиваемая мощность	2n2222500МВт	BC547500 МВт	2n35МВт	2н2222А500МВт
Температура перехода (ТДж)	2n2222200°C	BC547150°C	2n30°С	2n2222A200°C
Частота перехода (FT)	2n2222250MHZ	БК547300МХЗ	2n30MHZ	2n2222A300MHZ
Шум (Н)	2n22224дб	BC5475db	2n3дб	2н2222А4дб
Коэффициент усиления (hFE)	2n222230 – 300 фЭ	BC547110 – 800 фЭ	2n3 – 300 фЭ	2н2222А35 – 300 фЭ
Пакет	2н2222ТО-18	БК547ТО-92	2н3904ТО-92	2н2222АТО-92 ТО18 ТО39

2n2222 Применение

• Это самый популярный тип транзисторов общего назначения, используемых в электронике.
• Приложения с низким энергопотреблением
• Предусилитель
• Цепи драйвера двигателя
• Цепи инвертора
• Цепи усилителя
• Цепи переключения
• Цепи датчиков

Транзистор 2n2222 в качестве переключателя

• Схема показывает транзистор 2n2222 в качестве переключателя, поскольку мы можем видеть входной резистор, используемый для управления транзистором, и другой резистор для управления светодиодом.
• Когда переключатель замыкается, транзистор начинает работать, а интервал включения и выключения светодиода регулируется номиналом резистора.

Транзистор 2n2222 в качестве усилителя

• На рисунке показана схема усилителя на транзисторе 2n2222.
• Общий эмиттер — это конфигурация транзистора, это лучшая схема усилителя напряжения с использованием транзистора NPN 2n2222
• Этот конкретный образец имел более высокий коэффициент усиления из-за конфигурации транзистора.

Почтовые теги:
#транзистор

Транзистор 2SC5171: аналог, цоколевка, спецификация, корпус, даташит

Бьядхарш 21 апреля 2022 г.

Транзистор 2SC5171 Спецификация транзистора 2SC5171 2SC5171 — усилитель мощности NPN-транзистор Напряжение между коллектором и эмиттером составляет 180 В Напряжение между коллектором и базой составляет 180 В Напряжение между эмиттером и базой составляет 5 В Коллектор…

Подробнее Транзистор 2SC5171: эквивалент, распиновка, спецификация, корпус, техническое описаниеПродолжить

BC817: цоколевка, аналог, спецификация, даташит

Бьядхарш 10 октября 2022 г.

Транзистор BC817 Спецификация BC817 BC817 представляет собой SMD-транзистор общего назначения NPN Напряжение между коллектором и эмиттером составляет 45 В Напряжение между коллектором и базой составляет 50 В Напряжение между эмиттером и базой составляет 5 В Коллектор…

Подробнее Транзистор BC817: распиновка, эквивалент, спецификация, техническое описаниеПродолжить

Технические характеристики транзистора

• Тип транзистора:

  NPN

• Максимальное напряжение коллектора (V_CEO):

  40 В

• Максимальный ток коллектора (I_C):

  800 мА

• Максимальная мощность потерь (P_TOT):

  500 мВт

• Коэффициент усиления тока (h_FE):

  100 — 300

• Максимальная рабочая температура (T_j):

  -55 до +150 °C

Транзистор 2N2222 является ключевым компонентом многих электронных устройств и схем в связи с его надежностью и широким диапазоном применения. Это один из наиболее распространенных биполярных NPN-транзисторов, предназначенный для работы с низкими уровнями напряжения и тока.

Основные технические характеристики транзистора 2N2222 определяют его возможности и пределы в различных электронных схемах и приложениях.

Характеристика	Значение
Тип транзистора	NPN
Максимальное напряжение коллектора (VCEO)	40 В
Максимальный ток коллектора (IC)	800 мА
Максимальная мощность потерь (PTOT)	500 мВт
Коэффициент усиления тока (hFE)	100 — 300
Максимальная рабочая температура (Tj)	-55 до +150 °C

Транзистор 2N2222 широко используется в усилителях, ключевых схемах и других электронных устройствах, где высокая надежность и хорошие характеристики важны для правильной работы. Благодаря своим техническим характеристикам, он может быть использован в различных приложениях, начиная от аудиоусилителей до источников питания и промышленных устройств.

Альтернативные варианты использования вместо транзистора А2222

Ниже приведена таблица с некоторыми из лучших аналогов и альтернатив для транзистора А2222:

Транзистор	Максимальное напряжение (V)	Максимальный ток коллектора (A)	Мощность (W)	Тип
2N3904	40	0.2	0.625	NPN
2N3906	40	0.2	0.625	PNP
BC548	30	0.1	0.5	NPN
BC558	30	0.1	0.5	PNP
2SC945	50	0.15	0.4	NPN
2SA733	50	0.15	0.4	PNP

В зависимости от конкретных требований и характеристик вашей электронной схемы, вы можете выбрать наиболее подходящий аналог или альтернативу для замены транзистора А2222

Важно учитывать максимальное напряжение, максимальный ток коллектора и мощность, а также тип транзистора (NPN или PNP)

Выбор правильного аналога или альтернативы поможет вам сохранить работоспособность и стабильность вашего устройства при замене транзистора А2222.

Совместимость заменителей с транзистором А2222

• 2N3904: этот транзистор является наиболее распространенным заменителем для А2222. Он имеет аналогичные электрические параметры и может быть использован в большинстве приложений, где ранее использовался транзистор А2222.
• 2N3906: этот транзистор является комплементарным транзистором к 2N3904 и часто используется в схемах, где необходима пара транзисторов NPN и PNP. Он также может заменить транзистор А2222 в некоторых приложениях.
• BC548: этот транзистор является еще одним популярным заменителем для А2222. Он имеет схожие характеристики и может использоваться во многих схемах вместо транзистора А2222.
• BC557: этот транзистор, подобно 2N3906, является комплементарным транзистором к BC548. Он может быть использован вместо транзистора А2222 в некоторых случаях.
• 2SC945: этот транзистор является японским аналогом транзистора А2222. Он может использоваться в качестве замены в тех случаях, где требуется японский аналог А2222.
• 2SC1815: этот транзистор также является популярным заменителем для А2222. Он имеет сходные параметры и может использоваться во многих схемах вместо транзистора А2222.

Важно отметить, что при замене транзистора А2222 на другой элемент требуется проверка совместимости по электрическим параметрам. В некоторых случаях может потребоваться также внесение изменений в схему для того, чтобы новый элемент работал корректно

Плюсы и минусы альтернативных решений для транзистора А2222

Альтернативные решения для транзистора А2222 предлагаются многими производителями и имеют свои плюсы и минусы

Важно учитывать эти особенности при выборе замены, чтобы достичь желаемого результата

Одним из важных плюсов использования альтернативных решений для транзистора А2222 является широкий выбор аналогов, что обеспечивает большую гибкость при подборе нужного компонента. Также часто цена на альтернативные решения может быть ниже, что позволяет сократить расходы на производство или ремонт.

Однако, выбор альтернативного решения может иметь и некоторые минусы. Во-первых, не все аналоги имеют точно такие же характеристики, как транзистор А2222, и это может повлиять на работу электронной схемы. Во-вторых, некоторые альтернативные решения могут иметь более ограниченные возможности или более сложное подключение, что также нужно учитывать при выборе замены.

Обратите внимание на технические характеристики и рекомендации производителей при выборе альтернативного решения для транзистора А2222. Это позволит сделать правильный выбор и обеспечить стабильную работу электронной схемы
