Транзистор MPS2222A: основные характеристики
Основные характеристики транзистора MPS2222A:
| Параметр | Значение |
|---|---|
| Тип транзистора | NPN |
| Максимальное напряжение коллектор-эмиттер (VCEO) | 40 В |
| Максимальный ток коллектора (IC) | 600 мА |
| Максимальная мощность коллектора (PC) | 350 мВт |
| Максимальный коэффициент усиления по току (hFE) | от 100 до 300 |
| Максимальная рабочая температура (Tj) | 150 °C |
Транзистор MPS2222A имеет компактный SOT-23 корпус и может работать в широком диапазоне рабочих температур. Он отличается низким уровнем шума и малыми потерями мощности, что делает его эффективным и надежным решением для множества приложений.
Важно отметить, что характеристики транзистора MPS2222A могут варьироваться в зависимости от производителя и конкретной модели. При выборе и использовании транзисторов всегда рекомендуется обратиться к документации производителя и убедиться в соответствии указанных параметров требованиям конкретного проекта
Преимущества транзистора MPS2222A
Транзистор MPS2222A имеет ряд преимуществ, которые делают его популярным и широко используемым в электронной индустрии:
- Надежность и долговечность. Транзистор MPS2222A обладает высокой стабильностью работы и длительным сроком службы, что позволяет использовать его в различных электронных устройствах.
- Низкое потребление энергии. Благодаря своей конструкции и специальным характеристикам, транзистор MPS2222A эффективно использует энергию и необходим для разработки экономичных устройств.
- Высокая скорость коммутации. MPS2222A имеет высокую скорость переключения, что позволяет использовать его в схемах, требующих быстрой работы, например, в коммутационных системах и цифровых устройствах.
- Широкий диапазон рабочих температур. Транзистор MPS2222A может работать в широком диапазоне температур от -55°C до +150°C, что делает его применимым в различных климатических условиях.
- Универсальность и многофункциональность. MPS2222A может использоваться во многих электронных схемах и приложениях, включая усилители, переключатели, таймеры, генераторы и другие устройства.
Все эти преимущества делают транзистор MPS2222A оптимальным выбором для разработки различных электронных устройств и обеспечивают его широкое применение в индустрии.
Производители
По статистике, в мире насчитывается более миллиарда очень похожих по характеристикам транзисторов с цифрами «2222» в обозначении, особенно в корпусе ТО-92. Они встречаются в различных вариантах исполнения и модификаций. Постоянно появляются более новые образцы, которые совершенствуются и модернизируются производителями. При этом, спрос на такие устройства до сих пор остаётся стабильно высоким.
Многие современные транзисторы, у которых в маркировке присутствуют цифры «2222», являются более совершенствованными 2N2222. В настоящее время их выпуск налажен у следующих производителей полупроводниковых компонентов: NXP Semiconductors, Multicomp, Continental Device India Limited, Semtech Electronics, Inchange Semiconductor Company Limited, Micro Commercial Components (MCC), New Jersey Semi-Conductor Products, Siemens Semiconductor, ON Semiconductor, Foshan Blue Rocket Electronics, STMicroelectronics. Выгрузить datasheet в формате pdf возможно кликнув на это сообщение.
Производители и DataSheet
Выпуском рассматриваемого устройства занимаются много фирм. Перечислим наиболее крупные:
- Fairchild Semiconductor;
- KEC(Korea Electronics);
- Guangdong Kexin Industrial;
- Weitron Technology;
- Foshan Blue Rocket Electronics.
В отечественных магазинах можно встретить транзистор 2N7002 выпущенный многими зарубежными компаниями:
- ON Semiconductor;
- Diodes Incorporated;
- Micro Commercial Components;
- Vishay Siliconix;
- NXP Semiconductors;
- Yangzhou yangjie electronic;
- Pan Jit International;
- Comchip Technology;
- Infineon Technologies;
- Central Semiconductor;
- GUANGDONG HOTTECH INDUSTRIAL;
- Diotech Company;
- Shenzhen Luguang Electronic Technology;
- Microchip Technology.
Скачать datasheet на 2N7002 от каждого производителя можно по ссылка выше.
Преимущества схемы Дарлингтона
Транзисторы Дарлингтона используются так же, как одинарные биполярные. Их можно рассматривать как один транзистор с измененными параметрами
Наиболее важной особенностью такого изменения является умножение текущих коэффициентов усиления
Вернемся к примеру, приведенному в начале: объединив мощный транзистор с β = 40 с меньшим значением β, мы получим коэффициент усиления 1600. Для включения нагрузки, потребляющей 5 А, потребуется всего 3 мА — это ток, который успешно обеспечивает большинство микроконтроллеров.
Однако необходимо помнить, что транзисторы в этом соединении загружены неравномерно: большая часть тока проходит через T2. Это означает, что они не обязательно должны быть одного типа. Например, T1 может быть транзистором малой мощности с большим β, что делает результирующее усиление еще выше!
Историческая справка
История этого популярного полупроводникового прибора хорошо известна. Первоначально он был разработан в 60-хх компанией RCA (инженерами из группы Херба Мейзеля) и производился по меза-планарному техпроцессу. Предназначался для работы в усилителях мощности. В последующем стал применяться в стабилизаторах и регуляторах напряжения в блоках питания. С середины 70-xx, вместе с поиском более экономичного способа производства, его начали изготавливать по эпитаксиальной технологии. Неплохие усиливающие свойства, их линейность при этом, cделали устройство незаменимым спутником многих УНЧ того времени.
К сожалению RCA в 1988 г. прекратило существование. Её полупроводниковый бизнес приобрела американская Harris Corporation. Сейчас транзисторы с маркировкой 2N 3055 выпускают многие зарубежные компании, в том числе с применением экологичных без свинцовых (Pb-Free) стандартов. Считается, что более новые экземпляры (выпущенные по эпитаксиальной технологии) лучше работают в схемах усиления, но хуже защищены от высоких напряжений.
Вместе тем, в последнее время качество изготовления таких транзисторов сильно упало, особенно с появлением китайских конкурентов. Кроме того, появились случаи их подделки. Маловероятно купить оригинальный экземпляр на интернет-площадках вроде Aliexpress, Amazon, eBay, и др. Поэтому многие радиолюбители предпочитают его старые версии, выпущенные преимущественно до 2000 г.
Характеристики и распиновка 2n3055
Как и другие транзисторы, El 2N3055 имеет 3 подключения для эмиттера, базы и коллектора. Мы уже обсуждали это в других статьях о транзисторах. Поэтому ноль сомнений в распиновке этого NPN транзистора. Конфигурация аналогична контакту 1 для базы, который будет использоваться в качестве переключателя для тока, проходящего через полупроводник или нет, контакт 2 является эмиттером (обычно соединенным с GND или землей), а коллектор, который на самом деле является TAB так как третьего пина нет (нормально подключен к питанию).
Можно использовать транзистор 2n3055 для цепей средней мощности, он безопасен, он имеет низкое насыщение между напряжением коллектор-эмиттер, доступна упаковка без свинца, он имеет коэффициент усиления более 70 hFE для постоянного тока (линейный), максимальное напряжение, которое может выдерживать или пропускать коллектор и эмиттер — 60 В для постоянного тока, такой же максимальный ток, который может проходить через коллектор, составляет 15 А.
Теме статьи:
Транзистор BC547: все, что вам нужно знать
Для базы ограничения в обоих случаях составляют 7 В (база-эмиттер) и 7 А постоянного тока. В случае наличия напряжения между коллектором и базой оно может достигать 100 В. Если мы посмотрим на температуру, при которой он может работать, диапазон будет между От -65 до + 200ºC. Таким образом, он без проблем работает при экстремальных температурах, что терпят не все электронные устройства, особенно если вы посмотрите на максимальную поддерживаемую температуру
Кстати, по рассеиваемой мощности она достигает 115Вт, что немаловажно ..
Обзор функций:
- Тип: NPN
- Для цепей средней мощности
- Увеличение 70 hFE
- Коллектор-эмиттер 60в DC
- Ток коллектора 15 А постоянного тока
- База-эмиттер 7в
- База 7А
- Коллектор-база 100в
- Рабочая температура от -65 до + 200ºC
- Рассеиваемая мощность 115 Вт
- Металлическая оболочка
Эквивалентные и дополнительные
Для 2n3055 есть эквивалентные транзисторы. Вы можете использовать их как заменители типа 2n6673 и 2n6675. Другие подобные транзисторы, хотя и не такие, — это MJ10023, BUX98 и BDW51. Вы можете без проблем использовать их в своих схемах в качестве альтернативы, теперь вы должны хорошо прочитать таблицы данных всех из них, чтобы увидеть возможные различия, поскольку они могут быть разными в некоторых случаях и могут создавать проблемы в крайних случаях.
Если вам интересно о дополнительный, то есть наоборот, вы можете увидеть MJ2955. В данном случае это почти сестринский транзистор, идентичный по многим характеристикам, описанным в предыдущем разделе, но это биполярный PNP вместо NPN. Знание дополнений иногда может очень помочь нам в составлении схем, поэтому мы всегда включаем их в наши сообщения.
Даташит
к безопасно составлять схемы и поддерживать поддерживаемые диапазоны Для этого устройства вы должны увидеть спецификации этих устройств. Они могут быть изготовлены самыми разными производителями, и у всех из них есть свои спецификации, в которых могут быть некоторые различия. Freescale, STMicroelectronics и Siemens — одни из самых известных производителей, хотя их больше.
Теме статьи:
Транзистор 2Н2222: все, что нужно знать
Так что ваши будущие схемы переключения мощности, усилители, ШИМ, регуляторы, усилители сигналов и т. Д. схем, которые могут быть составлены с помощью 2n3055, вы можете получить спецификации здесь:
- Различные таблицы данных от различных производителей.
- Компания ON Semiconductor 2n3055: поскольку в других случаях мы использовали техническое описание ON Semiconductor для других электронных устройств, вот техническое описание этой компании для рассматриваемого транзистора …
Ключевые характеристики транзистора MPS2222A
- Тип: полупроводниковый NPN транзистор
- Максимальная коллектор-эмиттерная напряжение: 40 В
- Максимальный коллекторный ток: 600 мА
- Максимальная мощность: 350 мВт
- Частота переключения: 300 МГц
- Время задержки переключения: 4 нс
- Коэффициент усиления напряжения: 100-300
- Корпус: TO-92
Одной из ключевых характеристик транзистора MPS2222A является его максимальное коллектор-эмиттерное напряжение, которое составляет 40 В. Это означает, что транзистор может работать с напряжением до 40 В, прежде чем произойдет пробой и он перестанет функционировать.
Другой важной характеристикой является максимальный коллекторный ток, который составляет 600 мА. Это означает, что транзистор может пропускать ток до 600 мА, прежде чем его электрические характеристики начнут изменяться
Транзистор MPS2222A также обладает высокой частотой переключения — 300 МГц. Это означает, что он способен быстро переключаться между состояниями, что делает его идеальным для использования в высокочастотных устройствах, таких как радио и телевизионные аппараты.
Корпус транзистора MPS2222A имеет тип TO-92, который является одним из наиболее распространенных корпусов для маломощных транзисторов. Он легко монтируется на печатную плату и обеспечивает надежное соединение с другими электронными компонентами.
В целом, транзистор MPS2222A является надежным и универсальным компонентом, который может быть использован в широком спектре электронных устройств и приложений. Его высокие характеристики, такие как максимальное коллектор-эмиттерное напряжение, максимальный коллекторный ток и частота переключения, делают его привлекательным выбором для многих конструкторов и разработчиков.
Преимущества и недостатки транзистора MPS2222A
Транзистор MPS2222A имеет ряд преимуществ и недостатков, которые важно учитывать при его применении. Преимущества:
Преимущества:
- Низкое смещение базы;
- Высокий коэффициент усиления тока;
- Широкий диапазон рабочих температур;
- Небольшой размер и низкое потребление энергии;
- Повышенная надежность и долговечность.
Недостатки:
- Низкая мощность;
- Ограниченная рабочая напряжение и ток;
- Отсутствие встроенной защиты от перегрузки или короткого замыкания;
- Невозможность использования в высокочастотных схемах.
Помимо этих преимуществ и недостатков, важно также учитывать требования и особенности конкретной электронной схемы при использовании транзистора MPS2222A. Грамотный выбор и применение компонентов позволят достичь эффективной и стабильной работы системы
Чем заменить транзистор А2222: лучшие аналоги и альтернативы

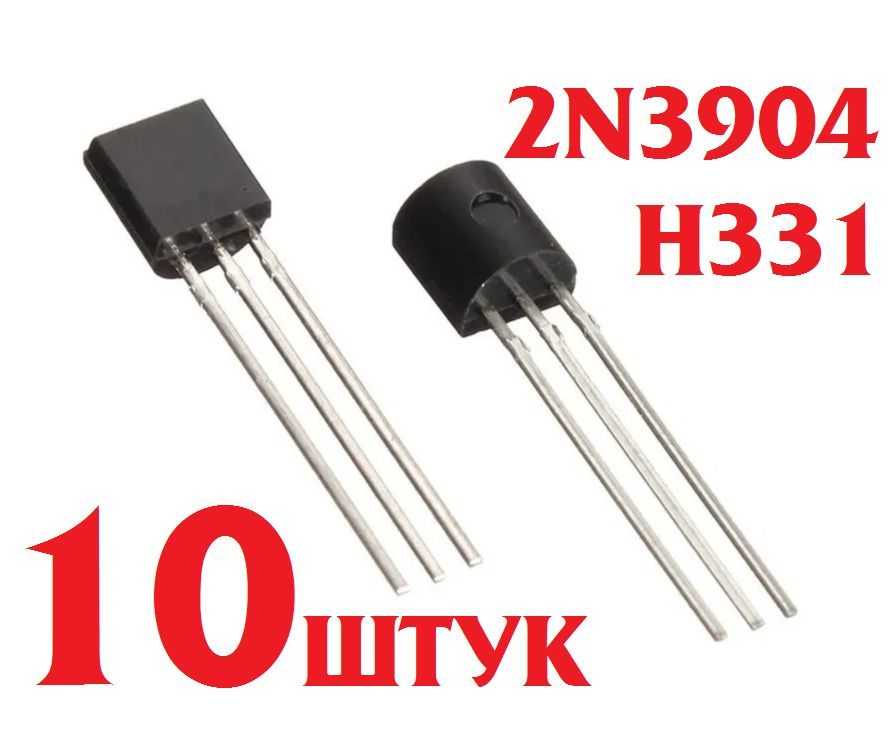

Транзисторы 2N3904 и 2N3906
Транзисторы 2N3904 (NPN) и 2N3906 (PNP) являются одними из самых популярных аналогов для А2222. Их характеристики и параметры близки к характеристикам А2222, поэтому они могут быть использованы как замена без потери функциональности.
Транзистор MMBT3904 и MMBT3906
Транзисторы MMBT3904 (NPN) и MMBT3906 (PNP) являются поверхностно-монтируемыми (SMT) аналогами для А2222. Они предназначены для использования в компактных электронных устройствах и имеют те же характеристики, что и их предшественники.
Транзисторы BC546 и BC556
Транзисторы BC546 (NPN) и BC556 (PNP) также являются хорошими аналогами для А2222. Они имеют схожие параметры и могут успешно заменить А2222 в различных схемах и устройствах.
Транзисторы 2SC945 и 2SA733
Транзисторы 2SC945 (NPN) и 2SA733 (PNP) также являются популярными аналогами для А2222. Они имеют похожие параметры и подходят для широкого спектра приложений.
Важно отметить, что при замене транзистора А2222 на аналог или альтернативу, необходимо учитывать особенности конкретной схемы или устройства, в котором будет использоваться замененный транзистор. Рекомендуется обратиться к документации или проконсультироваться с опытными специалистами, чтобы выбрать наиболее подходящий аналог или альтернативу
Альтернативные варианты использования вместо транзистора А2222
Ниже приведена таблица с некоторыми из лучших аналогов и альтернатив для транзистора А2222:
| Транзистор | Максимальное напряжение (V) | Максимальный ток коллектора (A) | Мощность (W) | Тип |
|---|---|---|---|---|
| 2N3904 | 40 | 0.2 | 0.625 | NPN |
| 2N3906 | 40 | 0.2 | 0.625 | PNP |
| BC548 | 30 | 0.1 | 0.5 | NPN |
| BC558 | 30 | 0.1 | 0.5 | PNP |
| 2SC945 | 50 | 0.15 | 0.4 | NPN |
| 2SA733 | 50 | 0.15 | 0.4 | PNP |
В зависимости от конкретных требований и характеристик вашей электронной схемы, вы можете выбрать наиболее подходящий аналог или альтернативу для замены транзистора А2222
Важно учитывать максимальное напряжение, максимальный ток коллектора и мощность, а также тип транзистора (NPN или PNP)
Выбор правильного аналога или альтернативы поможет вам сохранить работоспособность и стабильность вашего устройства при замене транзистора А2222.
Совместимость заменителей с транзистором А2222
- 2N3904: этот транзистор является наиболее распространенным заменителем для А2222. Он имеет аналогичные электрические параметры и может быть использован в большинстве приложений, где ранее использовался транзистор А2222.
- 2N3906: этот транзистор является комплементарным транзистором к 2N3904 и часто используется в схемах, где необходима пара транзисторов NPN и PNP. Он также может заменить транзистор А2222 в некоторых приложениях.
- BC548: этот транзистор является еще одним популярным заменителем для А2222. Он имеет схожие характеристики и может использоваться во многих схемах вместо транзистора А2222.
- BC557: этот транзистор, подобно 2N3906, является комплементарным транзистором к BC548. Он может быть использован вместо транзистора А2222 в некоторых случаях.
- 2SC945: этот транзистор является японским аналогом транзистора А2222. Он может использоваться в качестве замены в тех случаях, где требуется японский аналог А2222.
- 2SC1815: этот транзистор также является популярным заменителем для А2222. Он имеет сходные параметры и может использоваться во многих схемах вместо транзистора А2222.
Важно отметить, что при замене транзистора А2222 на другой элемент требуется проверка совместимости по электрическим параметрам. В некоторых случаях может потребоваться также внесение изменений в схему для того, чтобы новый элемент работал корректно
Транзистор MPS2222A: особенности и применение
Одним из основных преимуществ транзистора MPS2222A является его небольшой размер, что делает его удобным для использования в компактных электронных устройствах. Он имеет три вывода — эмиттер (E), базу (B) и коллектор (C).
Транзистор MPS2222A может работать в диапазоне напряжений от 30 до 40 В, с током коллектора до 600 мА. Он обладает высоким значением коэффициента усиления по току, что позволяет усилить слабые сигналы.
Применение транзистора MPS2222A разнообразно. Он может использоваться для управления маломощными нагрузками, усиления сигналов, коммутации и дрейфа. Также он может использоваться в электронных блоках питания, автоматических регуляторах, аналоговых источниках тока и многих других устройствах.
| Параметр | Значение |
|---|---|
| Максимальное коллекторное напряжение (VCEO) | 30 В |
| Максимальное базовое напряжение (VEBO) | 5 В |
| Максимальный коллекторный ток (IC) | 600 мА |
| Коэффициент усиления по току (hfe) | от 75 до 300 |
Транзистор MPS2222A может быть заменен на аналогичные транзисторы, такие как 2N3904 или BC547. Однако, при замене необходимо учитывать различия в параметрах и провести соответствующие испытания.
Режимы работы транзистора MPS2222A
Транзистор MPS2222A может работать в нескольких различных режимах. Рассмотрим основные из них:
1. Режим насыщения (Saturated mode)
В этом режиме транзистор находится в полностью открытом состоянии. Ток коллектора (IC) достигает максимального значения, определяемого величиной базового тока (IB), а напряжение коллектор-эмиттер (VCE) находится на минимальном уровне (обычно несколько милливольт). Данный режим часто используется в усилительных схемах для усиления слабых сигналов.
2. Режим отсечки (Cut-off mode)
В этом режиме транзистор полностью закрыт, и ток коллектора (IC) равен нулю. Транзистор не выполняет никаких функций усиления или коммутации. Режим отсечки используется, например, для выключения тока в электрических цепях.
3. Режим активного насыщения (Active mode)
В этом режиме транзистор находится в активном состоянии, когда напряжение коллектор-эмиттер (VCE) является достаточно большим, чтобы превысить потенциальный барьер и позволить току коллектора (IC) протекать. В этом режиме транзистор может выполнять функции усиления и коммутации.
Обратите внимание, что режим работы транзистора MPS2222A зависит от значения базового тока (IB) и напряжения коллектор-эмиттер (VCE)
Правильное выбор режима работы транзистора важно для его надежной и эффективной работы в соответствующих электрических схемах
Технические характеристики
Рассмотрим более подробно транзистор 2N2222, его технические характеристики и особенности. Они справедливы при температуре окружающей среды (ТА) не более +25оС. В datasheet указано, что устройство предназначено для работы с высокой скоростью переключений и обеспечивает эффективное усиление в широком диапазоне частот.
Максимальные параметры
2n2222 имеет следующие максимально допустимые эксплуатационные параметры (при ТА < +25оС):
- предельное напряжение между выводами: К-Б (VCBO) до 60 В (при IE=0); К-Э (VCEO) до 30 В (при IB=0); Э-Б (VEBO) до 5 В (при IB=0);
- пиковый ток коллектор (IB) до 0,8 А;
- рассеиваемая мощность (Ptot) до 500 мВт (при ТСase <+25оС); 1,2 Вт (с теплоотводом);
- температура хранения (TSTG) -65 … +200оС;
- температура кристалла (TJ) до +175оС.
Новые устройства изготавливаются с использованием безсвинцовых технологий (Lead Free) и соответствуют европейскому стандарту RoHS. У некоторых из них рабочая температура кристалла (TJ), согласно datasheet, может достигать +200 оС.
Электрические параметры
Электрические характеристики 2N2222 (на русском языке) сведены в единую таблицу, которая представлена ниже. Их величины, как и для максимальных указаны для температуры (ТА) не более +25 оС. В отдельном столбце выведены условия измерений.
Коэффициент усиления
Коэффициент усиления по току (HFE) рассматриваемого триода, как и у большинства подобных электронных компонентов из 60-х, сильно разнится и находится в диапазоне от 100 до 300. Даже у устройств одного производителя значения параметра HFE могут быть разные. Обычно их HFE выясняют предварительно, зачастую с помощью мультиметра и непосредственно перед использованием в проекте.
Комплементарная пара
Комплементарной парой считается 2N2907(ТО-18). Можно сказать, что последний имеет «зеркальные» характеристики, по отношению к рассматриваемому и отличается только PNP-структурой. Внешне они очень похожи между собой и довольно часто встречаются вместе в схемах дифференциальных каскадов усиления.
Зарубежные и отечественные аналоги транзистора КТ3102
Наиболее часто для замены КТ3102 используют элементы, приведенные в таблице 1.
| Аналог | VCEO | IC | PC | hFE | fT |
|---|---|---|---|---|---|
| КТ3102 | 50 | 0,2 | 0,25 | 100 | 100 |
| Отечественный | |||||
| КТ611Б | 180 | 0,1 | 3 | 30 | 60 |
| КТ315Б | 20 | 0,1 | 0,15 | 50 | 250 |
| КТ315Г | 35 | 0,1 | 0,15 | 50 | 250 |
| КТ315Е | 35 | 0,1 | 0,15 | 50 | 250 |
| Импорт | |||||
| BC174 | 64 | 0,1 | 0,3 | 125 | 100 |
| 2SA2785 | |||||
| BC546 | 80 | 0,1 | 0,5 | 110 | 300 |
| BC547 | 50 | 0,1 | 0,5 | 110 | 300 |
| BC548 | 30 | 0,1 | 0,5 | 110 | 300 |
| BC549 | 30 | 0,1 | 0,5 | 110 | 200 |
| BC182 | 50 | 0,2 | 0,3 | 120 | 150 |
Таблица 1
Таблица 2 включает перечень элементов, схожих по электрическим параметрам, транзистору КТ3102 конкретной категории.
| Группа | Аналоги | |
|---|---|---|
| Импорт | Отечественные | |
| КТ3102АМ | 2N4123, 2SC1815O, 2SC945O, 2SC945R, BC107AP, BC107АP, BC182A, BC183A, BC237A, BC238A, BC317, BC547A, BC548A, BC550A, BCY59-VII, BCY65-VII, MPS3709, SS9014A | КТ6111А |
| КТ3102БМ | 2N2483 , 2N5210, 2SC1000GTM, 2SC1815, 2SC1815BL, 2SC1815GR, 2SC1815L, 2SC1815Y, 2SC828A, 2SC945G, 2SC945L, 2SC945Y, BC107BP, BC182B, BC182C, BC183B, BC183C, BC184A, BC237B, BC237C, BC318, BC337, BC382B, BC452, BC546B, BC547B, BC547C, BC550B, BC550C, BCY56, BCY59-IX, BCY59-VIII, BCY65-IX, BCY65-VII, BCY79, MPSA09, PN1484, SF132E, SS9014B, SS9014C, SS9014D | КТ3102БМ, КТ3102Г, КТ3102Д, КТ3117Б, КТ6111Б, КТ6111В, КТ6111Г, КТ660А |
| КТ3102ВМ | 2N3711, 2SC454B, 2SC454C, 2SC454D, 2SC458, 2SC458KB, 2SC458KC, 2SC458KD, 2SC828, BC108AP, BC108BP, BC238, BC238A, BC238B, BC238C, BC451, BC548A, BC548B, BC548C, BC549A, BC549B, BC549C, MPS3708, MPS3710, SF131E | |
| КТ3102ГМ | 2SC538, 2SC900, 2SC923, BC108CP, BC183C, BC238C, BC382C, BC547C, BC548C, MPS3711, MPS6571, SF131F, SF132F | |
| КТ3102ДМ | 2N2484, 2N4124, 2N5209, 2SC458LGB, 2SC458LGC, 2SC458LGD, 2SC945, BC109BP, BC184A, BC239B, BC239C, BC383B, BC384B, BC453, BC521, BC521C, BC549A, BC549B, BCY59-X, MPS3707, MPS6512, MPS6513, MPS6514, MPS6515, PN1484 | |
| КТ3102ЕМ | 2N5088, 2N5089, 2N5210, BC109CP, BC184B, BC239C, BC319, BC383C, BC384C, BC549C, BCY57, BFX65, MPS6516, MPS6517 | |
| КТ3102ЖМ | BC239B, MPS6518 | |
| КТ3102ИМ | BC109BP | |
| КТ3102КМ | BC109CP |
Таблица 2
Применение транзистора MPS2222A
| Область применения | Примеры устройств |
|---|---|
| Усиление сигнала | Усилители звука, радиоприемники, телевизоры |
| Импульсная схемотехника | Шим-контроллеры, блоки питания, преобразователи напряжения |
| Переключение сигнала | Инверторы, буферы, трансляторы уровня |
| Стабилизация тока | Электронные блоки питания, светодиодные драйверы |
Транзистор MPS2222A имеет низкую стоимость и широкое применение, что делает его популярным выбором для многих проектов в области электроники. Он доступен в различных упаковках, таких как SOT-23 и TO-92, что обеспечивает удобство в монтаже и интеграции. Благодаря своим характеристикам, транзистор MPS2222A является надежным компонентом для различных приложений.
Аналоги транзистора А2222
Если вам необходимо заменить транзистор А2222, в зависимости от ваших требований вы можете выбрать один из следующих аналогов:
1. 2N3904 — это универсальный низкочастотный NPN транзистор с пиковым током коллектора 200 мА и максимальной мощностью 625 мВт.
2. 2N3906 — это универсальный низкочастотный PNP транзистор с пиковым током коллектора 200 мА и максимальной мощностью 625 мВт.
3. BC547 — это NPN транзистор с пиковым током коллектора 100 мА и максимальной мощностью 500 мВт.
4. BC557 — это PNP транзистор с пиковым током коллектора 100 мА и максимальной мощностью 500 мВт.
5. 2SC9014 — это NPN транзистор с пиковым током коллектора 100 мА и максимальной мощностью 400 мВт.
6. 2SA1015 — это PNP транзистор с пиковым током коллектора 150 мА и максимальной мощностью 400 мВт.
Выбор аналога транзистора А2222 зависит от требуемых электрических характеристик и параметров работы вашей электронной схемы.
Габариты транзистора КТ361 и КТ361-1
Тип корпуса транзистора КТ-13. Масса одного транзистора не более 0,2 г. Величина растягивающей силы 5 Н (0,5 кгс). Минимальное расстояние места изгиба вывода от корпуса – 1 мм (на рисунке обозначено как L1). Температура пайки (235 ± 5) °С, расстояние от корпуса до места пайки 1 мм, продолжительность пайки (2 ± 0,5) с. Транзисторы должны выдерживать воздействие тепла, возникающего при температуре пайки (260 ± 5) °С в течение 4 секунд. Выводы должны сохранять паяемость в течение 12 месяцев с даты изготовления при соблюдении режимов и правил выполнения пайки, указанных в разделе «Указания по эксплуатации». Транзисторы устойчивы к воздействию спирто-бензиновой смеси (1:1), а также пожаробезопасны. Габаритные размеры транзистора КТ361 и КТ361-1 приведены на рисунке 1.
Плюсы и минусы альтернативных решений для транзистора А2222
Альтернативные решения для транзистора А2222 предлагаются многими производителями и имеют свои плюсы и минусы
Важно учитывать эти особенности при выборе замены, чтобы достичь желаемого результата
Одним из важных плюсов использования альтернативных решений для транзистора А2222 является широкий выбор аналогов, что обеспечивает большую гибкость при подборе нужного компонента. Также часто цена на альтернативные решения может быть ниже, что позволяет сократить расходы на производство или ремонт.
Однако, выбор альтернативного решения может иметь и некоторые минусы. Во-первых, не все аналоги имеют точно такие же характеристики, как транзистор А2222, и это может повлиять на работу электронной схемы. Во-вторых, некоторые альтернативные решения могут иметь более ограниченные возможности или более сложное подключение, что также нужно учитывать при выборе замены.
Обратите внимание на технические характеристики и рекомендации производителей при выборе альтернативного решения для транзистора А2222. Это позволит сделать правильный выбор и обеспечить стабильную работу электронной схемы
Основные характеристики транзистора MPS2222A
Тип транзистора: NPN
Максимальное напряжение коллектора (Vceo): 40 В
Максимальный ток коллектора (Ic): 600 мА
Максимальная мощность коллектора (Pc): 625 мВт
Максимальное напряжение эмиттера-коллектора (Vceo): 6 В
Максимальный ток эмиттера-коллектора (Ic): 600 мА
Максимальная мощность эмиттера-коллектора (Pc): 250 мВт
Коэффициент усиления тока (β): 100 — 300
Максимальная рабочая температура: 150 °C
Корпус: TO-92
Производитель: ON Semiconductor
Транзистор MPS2222A является низкочастотным биполярным транзистором, который часто используется в различных электронных схемах. Он обладает хорошими электрическими характеристиками и широким рабочим диапазоном.
