↑ Функция REM
уже сделана в преобразователе, но она мне не очень нравится. Её я перевел на постоянный плюс, а REM организовал при помощи 2-х релюшек (такие обычно идут с сигнализациями, центральными замками), каждая на свой преобразователь и приклеил их на суперклей к корпусу. Подключил так: там четыре контакта, два на питание и два силовых. На один силовой подключил постоянный плюс, на второй плюс к для питания преобразователя. На одну клему питания приходит постоянный минус, а на вторую клемму питания плюс берется с клеммы REM. Так, при включении магнитолы появляется плюс на релюшке, та включается, и на преобразователь приходит питание. Вот вобщем-то и все, осталось все спаять и скрутить.
Все разъемы и детали были куплены в магазине и на рынке. Итак, первое включение закончилось удачно, все работает, звук радует своей мощностью и четкостью. Я остался доволен.
Биполярный транзистор 2SA1012 — описание производителя. Основные параметры. Даташиты.
Наименование производителя: 2SA1012
Тип материала: Si
Полярность: PNP
Максимальная рассеиваемая мощность (Pc): 25
W
Макcимально допустимое напряжение коллектор-база (Ucb): 60
V
Макcимально допустимое напряжение коллектор-эмиттер (Uce): 50
V
Макcимально допустимое напряжение эмиттер-база (Ueb): 5
V
Макcимальный постоянный ток коллектора (Ic): 5
A
Предельная температура PN-перехода (Tj): 125
°C
Граничная частота коэффициента передачи тока (ft): 60
MHz
Ёмкость коллекторного перехода (Cc): 170
pf
Статический коэффициент передачи тока (hfe): 70
Корпус транзистора:
2SA1012
Datasheet (PDF)
..1. Size:215K toshiba 2sa1012.pdf
..2. Size:343K utc 2sa1012.pdf
UNISONIC TECHNOLOGIES CO., LTD 2SA1012 PNP SILICON TRANSISTOR HIGH CURRENT SWITCHING APPLICATION FEATURES *Low Collector Saturation Voltage V =-0.4V(max.) At I =-3A CE(SAT) C*High Speed Switching Time: t =1.0s (Typ.) S*Complementary To 2SC2562 ORDERING INFORMATION Ordering Number Pin Assignment Package Packing Lead Free Halogen Free 1 2 32SA1012L-x-TA3-
..3. Size:116K mospec 2sa1012.pdf
AAA
..4. Size:1282K jiangsu 2sa1012.pdf
JIANGSU CHANGJIANG ELECTRONICS TECHNOLOGY CO., LTD TO-252-2L Plastic-Encapsulate Transistors 2SA1012 TRANSISTOR (PNP) FEATURES High Current Switching Applications. Low Collector Saturation Voltage High Speed Swithing Time 1. BASE 2. COLLECTOR3. EMITTER MAXIMUM RATINGS (Ta=25 unless otherwise noted) Symbol Parameter Value UnitVCBO Collector-Base
..5. Size:119K jmnic 2sa1012.pdf
Power Transistors www.jmnic.com 2SA1012 Silicon PNP Transistors Features B C E With TO-220 package Complementary to 2SC2562 Absolute Maximum Ratings Tc=25 SYMBOL PARAMETER RATING UNITVCBO Collector to base voltage -60 V VCEO Collector to emitter voltage -50 V VEBO Emitter to base voltage -5 V IB Base current A IC Collector current -5 A PC Collector power dissip
..6. Size:318K lge 2sa1012.pdf
2SA1012(PNP) TO-220 TransistorTO-2201. BASE 2. COLLECTOTR3. EMITTER 3 21FeaturesHIGH CURRENT SWITCHING APPLICATIONS. Low Collector Saturation Voltage : VCE(SAT) = — 0.4V(MAX) at IC= — 3A High Speed Swithing Time : tstg = 1.0us (Typ.) Complementary to 2SC2562 MAXIMUM RATINGS (TA=25 unless otherwise noted) Symbol Parameter Value UnitsVCBO Coll
..7. Size:226K lzg 2sa1012 3ca1012.pdf
2SA1012(3CA1012) PNP /SILICON PNP TRANSISTOR : Purpose: High current switching applications. ,, 2SC2562(3DA2562) Features: Low collector saturation voltage, high speed switching time, complementary to 2SC2562(3DA2562). /Absolute maximum ratings(Ta=25)
..8. Size:242K inchange semiconductor 2sa1012.pdf
isc Silicon PNP Power Transistor 2SA1012DESCRIPTIONLow Collector Saturation Voltage:V = -0.4(V)(Max)@I = -3ACE(sat) CHigh Switching SpeedComplement to Type 2SC2562100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for high current switching applications.ABSOLUTE MAXIMUM RATINGS(T =25)
0.1. Size:742K jiangsu 2sa1012b.pdf
JIANGSU CHANGJIANG ELECTRONICS TECHNOLOGY CO., LTD TO-252-2L Plastic-Encapsulate Transistors 2SA1012B TRANSISTOR (PNP) FEATURES TO-252-2L -2A,-50V Middle Power Transistor Suitable for Middle Power Driver Low Collector-emitter saturation voltage APPLICATIONS 1. BASE Middle Power Driver 2. COLLECTOR LED Driver Power Supply3. EMITTER MARKING A1012B= Dev
0.2. Size:583K semtech st2sa1012.pdf
ST 2SA1012 PNP Silicon Epitaxial Planar Transistor for high current switching applications. The transistor is subdivided into two group, O and Y, according to its DC current gain. TO-220 Plastic Package OAbsolute Maximum Ratings (Ta = 25 C) Parameter Symbol Value UnitCollector Base Voltage -VCBO 60 VCollector Emitter Voltage -VCEO 50 VEmitter Base Voltage -VEBO 5 VCollec
0.3. Size:196K inchange semiconductor 2sa1012-d.pdf
INCHANGE Semiconductorisc Silicon PNP Power Transistor 2SA1012-DDESCRIPTIONLow Collector Saturation Voltage:V = -0.4(V)(Max)@I = -3ACE(sat) CHigh Switching Speed TO-252 Package-D=Minimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for high current switching applications.ABSOLUTE MAXIMUM RATINGS(T =25)
Другие транзисторы… 2SA1008
, 2SA1009
, 2SA1009A
, 2SA101
, 2SA1010
, 2SA1011
, 2SA1011D
, 2SA1011E
, 2SC2655
, 2SA1012O
, 2SA1012Y
, 2SA1013
, 2SA1013O
, 2SA1013R
, 2SA1014
, 2SA1015
, 2SA1015L
.

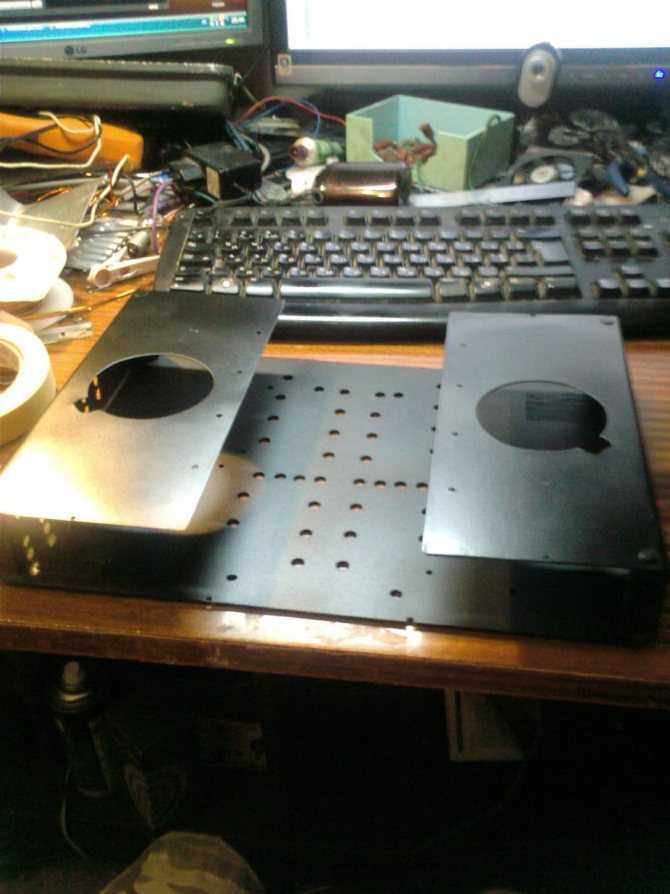

↑ Корпус
делал из листа аллюминия толщиной 1мм, и размерами 22х50см. Этот лист до моего использования выглядел как табличка номера маршрутки. Досталась она так: брат ехал с друзьями в маршрутном такси, маршрутчик серьезно и необоснованно нагрубил, вот и сперли её. С этой табличкой я намучался, отчищаяя её от наклеек, ушло около 2-х дней. Затем принялся гнуть, гнул с помошью металического уголка 4х4см и резинового молотка. Сначала гнул руками прижимая аллюминий уголком к полу. Затем на нем-же выстукивал углы корпуса.
Получился корпус с такими размерами: днище- 30х22см, высота — 4.1см, верхние части получились 10х22см. Потом по углам корпуса прикрутил аллюминевые брусочки 10х10мм, к которым будет крепится передняя и задняя стенки. Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.
Весь корпус покрасил матовой краской с балончика.

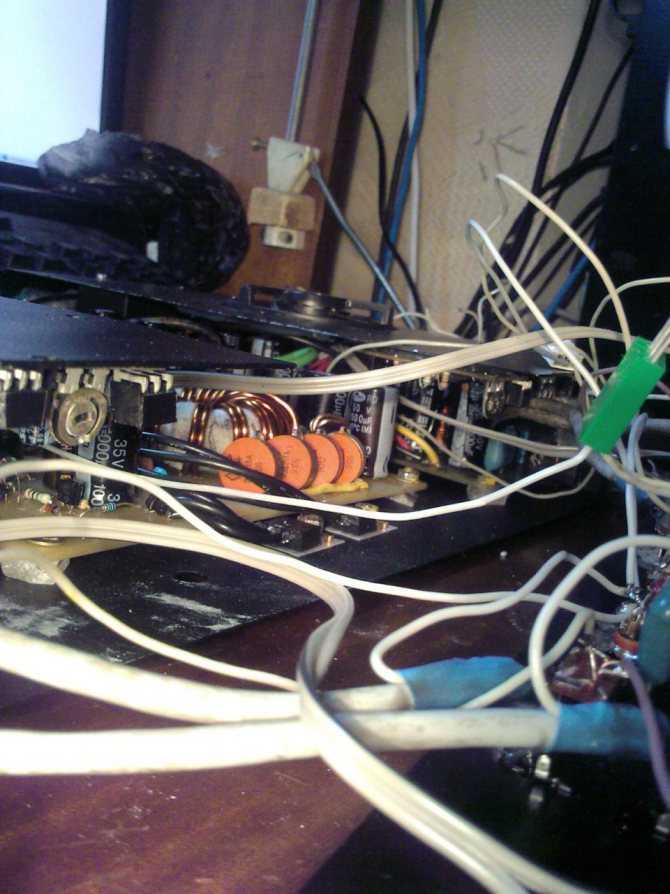

. Все транзисторы и микросхемы изолированы от корпуса слюдяными прокладками.
Стенки делал из оргстекла толщиной 4мм, так как других вариантов не придумалось. В этих стенках с помошью паяльника и надфеля вырезал отверстия под все разъемы и выключатели. Покрасил с внутренней стороны матовой краской с балончика и установил все разъемы, выключатели, переменные резисторы и светодиоды. На передней стенке установлены: выключатели, раземы RCA,спаренные резисторы по 50кОм категории B, светодиоды, красный (индикация питания всего усилителя) подключен к входу питания преобразователя через резистор на 1кОм 0.25вт, два зеленых (индикация работы преобразователей) подключены к выходам преобразователей на плюсовое плечо через резисторы по 3кОм 0.25вт.
На задней стенке размещены разъемы для подключения динамиков (не самый удачный вариант разъемов для авто-усилителя), разъем для подключения питания (этот девайс должен был использоватся как тройничек, но я его применил в таком исполнении), а также сзади два разъема под предохранители.
Эти стенки крепятся к корпусу двумя большими болтами, которые вкручиваются в брусочки по углам, а также 4мя маленькими болтиками вкручеными непосредственно в оргстекло (резьбу в нем нарезал метчиком на 1.2мм).
Область применения транзисторов 13001
Транзисторы серии 13001 разработаны специально для применения в преобразовательных устройствах небольшой мощности в качестве ключевых (переключающих) элементов.
- сетевые адаптеры мобильных устройств;
- электронная пускорегулирующая аппаратура люминесцентных ламп малой мощности;
- электронные трансформаторы;
- другие импульсные устройства.
Нет принципиальных ограничений на использование транзисторов 13001 в качестве транзисторных ключей. Также можно применять данные полупроводниковые приборы в усилителях низкой частоты в случаях, где не требуется особое усиление (коэффициент передачи по току у серии 13001 по современным меркам невелик), но в этих случаях не реализуются довольно высокие параметры этих транзисторов по рабочему напряжению и их высокое быстродействие.
Лучше в этих случаях применить более распространенные и дешевые типы транзисторов. Также при построении усилителей надо помнить, что комплементарная пара у транзистора 31001 отсутствует, поэтому с организацией двухтактного каскада могут быть проблемы.
На рисунке приведен характерный пример использования транзистора 13001 в сетевом зарядном устройстве для аккумулятора переносного устройства. Кремниевый триод включен в качестве ключевого элемента, формирующего импульсы на первичной обмотке трансформатора ТР1. Он с большим запасом выдерживает полное выпрямленное сетевое напряжение и не требует дополнительных схемотехнических мер.
Температурный профиль для пайки бессвинцовым припоем
При пайке транзисторов надо соблюдать определенную осторожность, не допуская излишнего нагрева. Идеальный температурный профиль указан на рисунке и состоит из трех этапов:
- этап предварительного нагрева длится около 2 минут, за это время транзистор прогревается от 25 до 125 градусов;
- собственно пайка длится около 5 секунд при максимальной температуре 255 градусов;
- заключительный этап – расхолаживание со скоростью от 2 до 10 градусов в секунду.
Этот график сложно соблюсти в домашних условиях или в мастерской, да и не так это важно при демонтаже-монтаже единичного транзистора. Главное – не превышать максимально допустимую температуру пайки
Транзисторы 13001 имеют репутацию достаточно надежных изделий, и при условиях эксплуатации, не выходящих за установленные пределы, могут прослужить долго без отказов.
Транзистор — устройство, виды, применение
Описание, устройство и принцип работы полевого транзистора
Что такое биполярный транзистор и какие схемы включения существуют
Описание, характеристики и схема включения стабилизатора напряжения КРЕН 142
Описание, технические характеристики и аналоги выпрямительных диодов серии 1N4001-1N4007
Как работает микросхема TL431, схемы включения, описание характеристик и проверка на работоспособность
Характеристика КТ315
Несмотря на то, что КТ315 считается настоящим ветераном-транзистором, его характеристика даже на сегодняшний день является не самой худшей, а в свое время — настоящим прорывом. Развитие в сфере транзисторов повлияла на уход КТ315 с рынка.
Рассмотрим характеристику КТ315 в корпусе КТ-26 (ТО-92). В datasheet говорится, что:
- рабочая температура КТ315 от -45 °С до +100 °С;
- максимальное напряжение коллектор-база равняется от 20 В до 40 В;
- предельное напряжение коллектор-эмиттер равняется от 20 В до 60 В;
- наивысшее напряжение эмиттер-база равняется 6 В;
- максимальный постоянный ток коллектора равен 100 мА, но у КТ315Ж1 и у КТ315И1 — 50 мА;
- рассеиваемая мощность коллектора равна 150 мВТ, а у КТ315Ж1 и у КТ315И1 — 100 мВТ.
Электрическая характеристика
Как и говорилось, “оранжевая чума” достаточно неплоха в работе, но ее показатели слишком отстают ее конкурентов (чего только стоит работа при максимальной температуре в +100 °С, что очень мало).
Электрические характеристики будут проанализированы с условием, что температура окружающей среды будет равна +25 °С.
- Обратный ток коллектора от 0,5 нА до 0,6 нА;
- Обратный ток эмиттера от 3 мкА до 50 мкА;
- Напряжение насыщения коллектор-эмиттер от 0,4 В до 0,9 В;
- Напряжение насыщения база-эмиттер от 0,9 В до 1,35 В;
- Емкость коллекторного перехода — 7 пФ, у КТ315Ж1 — 10 пФ, у КТ315И1 — 10 пФ;
- Граничная частота коэффициента передачи тока — 250 МГц;
- Постоянная времени цепи обратной связи от 300 пс до 1000 пс.

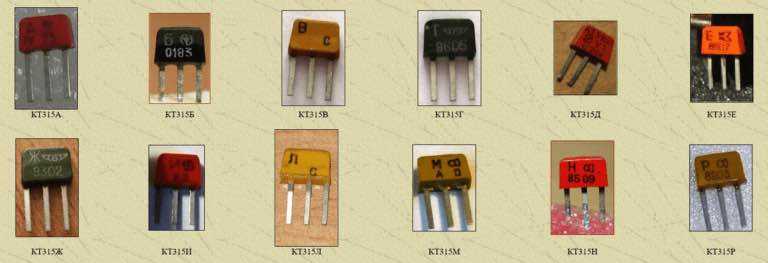

Классификация
Всего насчитывается 10 видов КТ315 (от А1 до Р1). Они различаются по своим показателям, например, напряжение насыщения коллектор-эмиттер у А1 составляет 25 В, а у В1 — 40 В. Всю остальную информацию можно посмотреть в этой таблице.
Маркировка
КТ315 отличает не только его внешний вид, но и отметка. Она сосредоточена в цифро-буквенном значении (нужно выделить, что буква всегда расположена в левом углу), а у тех, кто отличался повышенной надежностью и использовался для компьютеров, телевизоров и т.д., рядом с маркировкой стояла точка. Как говорилось ранее, два кремниевых транзистора очень легко спутать
Чтобы этого избежать, важно обратить свое внимание на описываемый пункт. Какая маркировка у КТ315 понятна, а у КТ361 она отличается тем, что буква размещена посередине самого корпуса
ОПЛЕУХА МИКРОСХЕМАМ
Оплеуха микрухам — не самый простой, но высококачественный усилитель мощности НЧ. Усилитель способен развивать максимальную выходную мощность в 130 ватт и работает в довольно широком диапазоне входного напряжения. Выходной каскад усилителя построен на паре 2sa1943 2sc5200 и работает в режиме АВ. Эта версия, автором была разработана в этом году, ниже ее основные параметры.
- Диапазон питающих напряжений = +/- 20В … +/- 60В
- Номинальное напряжение питания (100Вт, 4 Ом) = +/- 36В
- Номинальное напряжение питания (100Вт, 8 Ом) = +/- 48В
С мощностью все понятно, а что со стороны искажений?
- THD+N (при Pвых<=60Вт, 20кГц) <= 0,0009%
- THD+N (при максимальной выходной мощности, 1кГц) = 0,003%
- THD+N (при максимальной выходной мощности, 20кГц) = 0,008%
Детали, используемые в этом модуле — подстроечные резисторы, маломощные и среднемощные транзисторы:
Основные технические характеристики
Главными особенностями транзистора 13001 являются:
- высокое рабочее напряжение (база-коллектор – 700 вольт, коллектор-эмиттер – 400 вольт, по некоторым источникам – до 480 вольт);
- малое время переключения (время нарастания тока — tr=0,7 микросекунд, время спадания тока tf=0,6 μs, оба параметра измерены при токе коллектора 0,1 мА);
- высокая рабочая температура (до +150 °C);
- высокая рассеиваемая мощность (до 1 Вт);
- низкое напряжение насыщения коллектор-эмиттер.
Последний параметр декларируется при двух режимах:
Также в качестве преимущества производители заявляют о низком содержании в транзисторе вредных веществ (соответствие требованиям RoHS).
Другие параметры, значимые для эксплуатации:
- максимальный непрерывный ток базы – 100 мА;
- наибольший импульсный ток базы – 200 мА;
- предельный допустимый ток коллектора – 180 мА;
- предельный импульсный ток коллектора – 360 мА;
- наибольшее напряжение база-эмиттер – 9 вольт;
- время задержки включения (storage time) – от 0,9 до 1,8 μs (при токе коллектора 0,1 мА);
- напряжение насыщения база-эмиттер (при токе базы 100 мА, токе коллектора 200 мА) – не более 1,2 вольта;
- наибольшая рабочая частота – 5 МГц.
Статический коэффициент передачи по току для разных режимов заявляется в пределах:
Все характеристики декларируются при температуре окружающего воздуха +25 °C. Хранить транзистор можно при температурах окружающей среды от минус 60 до +150 °C.
Аналоги КТ315
У транзистора имеется как отечественная замена, так и заграничная. Начнем с первой. Это КТ3102 (ТО-92). Он тоже кремниевый, с npn структурой, но с большей температурой (до +150 С), другим расположением диодов и более высокими электрическими возможностями. Можно сказать, что они, относительно, одинаковы.

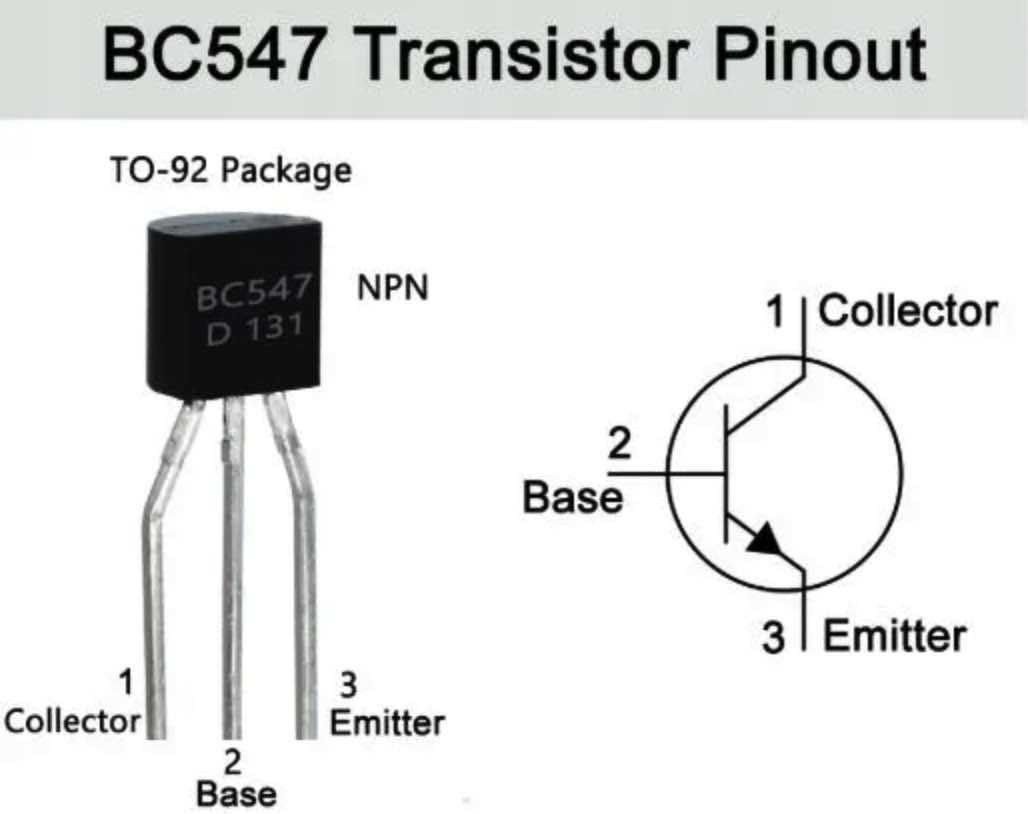

Иностранные заменители: ВС547 (npn, высокочастотный (примерно в 300 МГц, когда у КТ315 — 250 МГц), расположение диодов как у КТ3102, температура до +150 С), PN2222 (300 МГц, цоколевка соответствует предыдущей, остальные характеристики примерно одинаковы с КТ315), 2SC9014 (температура от -55 С до +150 С, 270 МГц). Раньше зарубежные транзисторы выходили с корпусом КТ-13, но на данный момент таких уже не существует.
Маркировка биполярный SMD транзисторов
| Обозначение на корпусе | Тип транзистора | Условный аналог |
| 15 | MMBT3960 | 2N3960 |
| 1A | BC846A | BC546A |
| 1B | BC846B | BC546B |
| 1C | MMBTA20 | MPSA20 |
| 1D | BC846 | — |
| 1E | BC847A | BC547A |
| 1F | BC847B | BC547B |
| 1G | BC847C | BC547C |
| 1H | BC847 | — |
| 1J | BC848A | BC548A |
| 1K | BC848B | BC548B |
| 1L | BC848C | BC548C |
| 1M | BC848 | — |
| 1P | FMMT2222A | 2N2222A |
| 1T | MMBT3960A | 2N3960A |
| 1X | MMBT930 | — |
| 1Y | MMBT3903 | 2N3903 |
| 2A | FMMT3906 | 2N3906 |
| 2B | BC849B | BC549B |
| 2C | BC849C | BC549C / BC109C / MMBTA70 |
| 2E | FMMTA93 | — |
| 2F | BC850B | BC550B |
| 2G | BC850C | BC550C |
| 2J | MMBT3640 | 2N3640 |
| 2K | MMBT8598 | — |
| 2M | MMBT404 | — |
| 2N | MMBT404A | — |
| 2T | MMBT4403 | 2N4403 |
| 2W | MMBT8599 | — |
| 2X | MMBT4401 | 2N4401 |
| 3A | BC856A | BC556A |
| 3B | BC856B | BC556B |
| 3D | BC856 | — |
| 3E | BC857A | BC557A |
| 3F | BC857B | BC557B |
| 3G | BC857C | BC557C |
| 3J | BC858A | BC558A |
| 3K | BC858B | BC558B |
| 3L | BC858C | BC558C |
| 3S | MMBT5551 | — |
| 4A | BC859A | BC559A |
| 4B | BC859B | BC559B |
| 4C | BC859C | BC559C |
| 4E | BC860A | BC560A |
| 4F | BC860B | BC560B |
| 4G | BC860C | BC560C |
| 4J | FMMT38A | — |
| 449 | FMMT449 | — |
| 489 | FMMT489 | — |
| 491 | FMMT491 | — |
| 493 | FMMT493 | — |
| 5A | BC807-16 | BC327-16 |
| 5B | BC807-25 | BC327-25 |
| 5C | BC807-40 | BC327-40 |
| 5E | BC808-16 | BC328-16 |
| 5F | BC808-25 | BC328-25 |
| 5G | BC808-40 | BC328-40 |
| 549 | FMMT549 | — |
| 589 | FMMT589 | — |
| 591 | FMMT591 | — |
| 593 | FMMT593 | — |
| 6A | BC817-16 | BC337-16 |
| 6B | BC817-25 | BC337-25 |
| 6C | BC817-40 | BC337-40 |
| 6E | BC818-16 | BC338-16 |
| 6F | BC818-25 | BC338-25 |
| 6G | BC818-40 | BC338-40 |
| 9 | BC849BLT1 | — |
| AA | BCW60A | BC636 / BCW60A |
| AB | BCW60B | — |
| AC | BCW60C | BC548B |
| AD | BCW60D | — |
| AE | BCX52 | — |
| AG | BCX70G | — |
| AH | BCX70H | — |
| AJ | BCX70J | — |
| AK | BCX70K | — |
| AL | MMBTA55 | — |
| AM | BSS64 | 2N3638 |
| AS1 | BST50 | BSR50 |
| B2 | BSV52 | 2N2369A |
| BA | BCW61A | BC635 |
| BB | BCW61B | — |
| BC | BCW61C | — |
| BD | BCW61D | — |
| BE | BCX55 | — |
| BG | BCX71G | — |
| BH | BCX71H | BC639 |
| BJ | BCX71J | — |
| BK | BCX71K | — |
| BN | MMBT3638A | 2N3638A |
| BR2 | BSR31 | 2N4031 |
| C1 | BCW29 | — |
| C2 | BCW30 | BC178B / BC558B |
| C5 | MMBA811C5 | — |
| C6 | MMBA811C6 | — |
| C7 | BCF29 | — |
| C8 | BCF30 | — |
| CE | BSS79B | — |
| CEC | BC869 | BC369 |
| CF | BSS79C | — |
| CH | BSS82B / BSS80B | — |
| CJ | BSS80C | — |
| CM | BSS82C | — |
| D1 | BCW31 | BC108A / BC548A |
| D2 | BCW32 | BC108A / BC548A |
| D3 | BCW33 | BC108C / BC548C |
| D6 | MMBC1622D6 | — |
| D7 | BCF32 | — |
| D8 | BCF33 | BC549C / BCY58 / MMBC1622D8 |
| DA | BCW67A | — |
| DB | BCW67B | — |
| DC | BCW67C | — |
| DE | BFN18 | — |
| DF | BCW68F | — |
| DG | BCW68G | — |
| DH | BCW68H | — |
| E1 | BFS17 | BFY90 / BFW92 |
| EA | BCW65A | — |
| EB | BCW65B | — |
| EC | BCW65C | — |
| ED | BCW65C | — |
| EF | BCW66F | — |
| EG | BCW66G | — |
| EH | BCW66H | — |
| F1 | MMBC1009F1 | — |
| F3 | MMBC1009F3 | — |
| FA | BFQ17 | BFW16A |
| FD | BCV26 | MPSA64 |
| FE | BCV46 | MPSA77 |
| FF | BCV27 | MPSA14 |
| FG | BCV47 | MPSA27 |
| GF | BFR92P | — |
| H1 | BCW69 | — |
| H2 | BCW70 | BC557B |
| H3 | BCW89 | — |
| H7 | BCF70 | — |
| K1 | BCW71 | BC547A |
| K2 | BCW72 | BC547B |
| K3 | BCW81 | — |
| K4 | BCW71R | — |
| K7 | BCV71 | — |
| K8 | BCV72 | — |
| K9 | BCF81 | — |
| L1 | BSS65 | — |
| L2 | BSS70 | — |
| L3 | MMBC1323L3 | — |
| L4 | MMBC1623L4 | — |
| L5 | MMBC1623L5 | — |
| L6 | MMBC1623L6 | — |
| L7 | MMBC1623L7 | — |
| M3 | MMBA812M3 | — |
| M4 | MMBA812M4 | — |
| M5 | MMBA812M5 | — |
| M6 | BSR58 / MMBA812M6 | 2N4858 |
| M7 | MMBA812M7 | — |
| O2 | BST82 | — |
| P1 | BFR92 | BFR90 |
| P2 | BFR92A | BFR90 |
| P5 | FMMT2369A | 2N2369A |
| Q3 | MMBC1321Q3 | — |
| Q4 | MMBC1321Q4 | — |
| Q5 | MMBC1321Q5 | — |
| R1 | BFR93 | BFR91 |
| R2 | BFR93A | BFR91 |
| S1A | SMBT3904 | — |
| S1D | SMBTA42 | — |
| S2 | MMBA813S2 | — |
| S2A | SMBT3906 | — |
| S2D | SMBTA92 | — |
| S2F | SMBT2907A | — |
| S3 | MMBA813S3 | — |
| S4 | MMBA813S4 | — |
| T1 | BCX17 | BC327 |
| T2 | BCX18 | — |
| T7 | BSR15 | 2N2907A |
| T8 | BSR16 | 2N2907A |
| U1 | BCX19 | BC337 |
| U2 | BCX20 | — |
| U7 | BSR13 | 2N2222A |
| U8 | BSR14 | 2N2222A |
| U9 | BSR17 | — |
| U92 | BSR17A | 2N3904 |
| Z2V | FMMTA64 | — |
| ZD | MMBT4125 | 2N4125 |

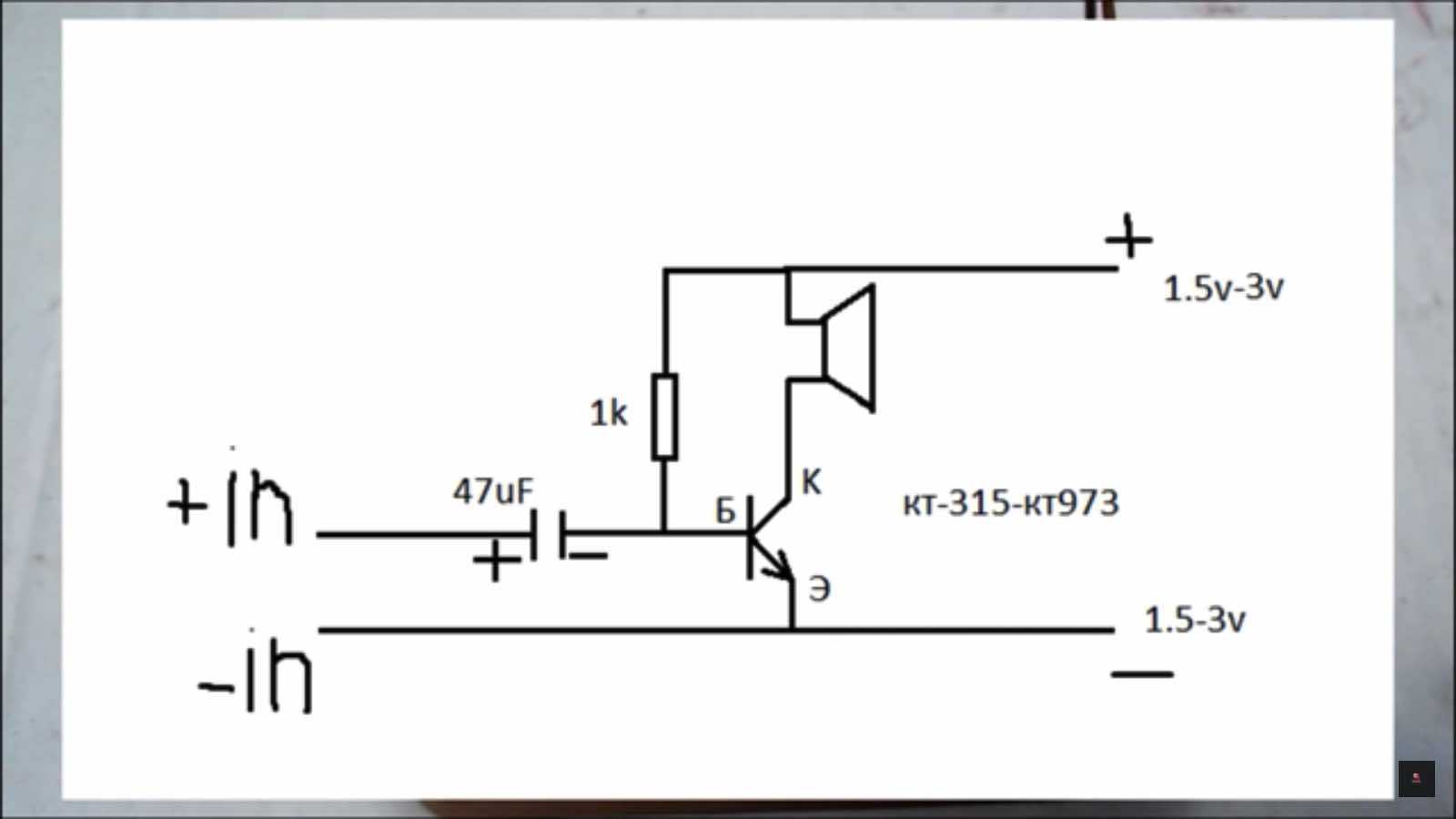

Усилитель на КТ315
Для создания усилителя, представленного на схеме, нужен один КТ315, один конденсатор (1 мкФ), один резистор и mini Jack.
На схеме видно, что отрицательное питание и один из двух ходов mini Jack надо припаять к эмиттеру (левая ножка).
Ко второму ходу mini Jack присоединяем “плюсом” конденсатор, а его “минус” припаиваем к базе. Дальше мы переходим к резистору. Одна его сторона должна быть прикреплена к первому колоночному проводу (другой ход колоночного провода — к коллектору), а второй — к отрицательному ходу конденсатора. К соединению провода от колонки и резистора добавляется плюсовой провод.
Теперь можно вставлять разъем в колонку и наслаждаться улучшенным и громким звуком.
Графические иллюстрации характеристик
Рис. 1. Зависимость времени задержки td и времени нарастания импульса tr от коллекторной нагрузки IC.
Характеристика снята при напряжении питания UCC = 125 В, температуре п/п структуры Tj = 25°C, и соотношении токов IC / IB = 5.
При измерении времени задержки td установлено напряжение смещения UBE(OFF) = 5 В.
Рис. 2. Зависимость времени сохранения ts и времени спадания импульса tf от величины коллекторной нагрузки IC.
Характеристика снята при напряжении питания UCC = 125 В, температуре п/п структуры Tj = 25°C, и соотношении токов IC / IB = 5.
Рис. 3. Зависимость статического коэффициента усиления hFE транзистора в схеме с общим эмиттером от величины коллекторной нагрузки IC.
Зависимость снята для различных значений температуры структуры Tj и напряжений коллектор-эмиттер UCE.
Рис. 4. Изменение падения напряжения на транзисторе UCE при изменении управляющего тока базы IB. Зависимости сняты при различных нагрузках IC и температуре структуры Tj = 25°C.
Рис. 5. Изменение напряжения насыщения на базовом переходе UBE(sat) при разных нагрузках IC и разных температурах структуры Tj. Соотношение токов IC / IB = 3.
Пунктиром показано изменение напряжения включения UBE(ON) при напряжении на коллекторе UCE = 2 В.
Рис. 6. Зависимость напряжения насыщения коллектор-эмиттер UCE(sat) от коллекторного тока IC при различных температурах и соотношении токов IC/ IB = 3.
Рис. 7. Область выключения транзистора. Зависимость коллекторного тока IC от напряжения база-эмиттер UBE.
Характеристика снята при разных температурах Tj структуры и напряжении коллектор-эмиттер UCE = 250 В.
FORWARD – напряжение база-эмиттер приложено в прямом направлении.
REVERS — напряжение база-эмиттер приложено в обратном направлении.
Рис. 8. Зависимости входной емкости Cib перехода эмиттер-база и выходной емкости Cob коллекторного перехода от величины обратного приложенного напряжения. Температура структуры Tj= 25°С.
Рис. 9. Область безопасной работы транзистора при резистивной нагрузке.
Предельные токи ограничены: значением максимального постоянного тока IC = 1,5 А и максимального импульсного тока ICM = 3,0 А.
При этих значениях тока разрушаются паяные соединения подводящих проводов со слоями п/п структуры. Показано штрихпунктирной линией.
Предельные напряжения ограничены максимальным рабочим напряжением UCEO(SUS) = 400 В.
Общее тепловое разрушение структуры наступает при превышении ограничений по току и напряжений, показанных пунктирной линией.
Сплошная линия обозначает ограничения, связанные с вторичным необратимым пробоем п/п структуры транзистора. Во всех режимах работы линии нагрузки транзистора (зависимости IC от напряжения коллектор-эмиттер UCE) не должны превышать обозначенных ограничений.
Рис. 10. Ограничение величины рассеиваемой мощности (нагрузки) транзистора при возрастании температуры окружающей среды Ta.
Характеристика снята для условий работы на резистивную нагрузку.
Рис. 11. Область безопасной работы транзистора с обратным смещением для случая с введенными ограничениями перенапряжений.
Предельное ограничение по напряжению (перенапряжению) UCLAMP = 700 В.
Величины напряжений обратного смещения UBE(OFF) соответственно 9 В, 5 В, 3 В и 1,5 В.
Характеристики построены для температуры структуры в пределах 100°С и при токе базы IB1 = 1 А.
Такая ОБР с обратным смещением характерна для схем работы транзистора на индуктивную нагрузку.
В этих режимах работы, линии нагрузки транзистора (зависимости IC от напряжения коллектор-эмиттер UCE) не должны превышать обозначенных ОБР ограничений.
Фелер 404
Auswahl von Land und Sprache beeinflusst Deine Geschäftsbedingungen, Produktpreise und Sonderangebote
Sprache
Верунг
Preise
нетто
брутто
нетто
брутто
Каталог
Ви кауфт человек
Хильфе
или другой адрес:
Дом
Abonnieren Sie jetzt
В том же информационном бюллетене вы найдете самые интересные и интересные сведения о новых продуктах, товарах и услугах на веб-сайте TME.
* Pflichtfeld
AnmeldenAuf Mitteilungsblatt verzichten
больше
Венигер
TME-Newsletter abonnieren
Анеботе — Рабатте — Нойхайтен. Sei auf dem Laufenden mit dem Angebot von TME
AGB zum Информационный бюллетень
Auf Mitteilungsblatt verzichten
Daten werden verarbeitet
Die Operation wurde erfolgreich durchgeführt.
Ein unerwarteter Fehler ist aufgetreten. Bitte versuche noch einmal.
Логин
Пароль
Логин и пароль заранее.
