A1694 pdf даташит

A1694 Datasheet PDF — Sanken electric

Part Number A1694
Description PNP Transistor — 2SA1694
Manufacturers Sanken electric
Logo

There is a preview and A1694 download ( pdf file ) link at the bottom of this page.

Total 1 Pages

Preview 1 page

No Preview Available !

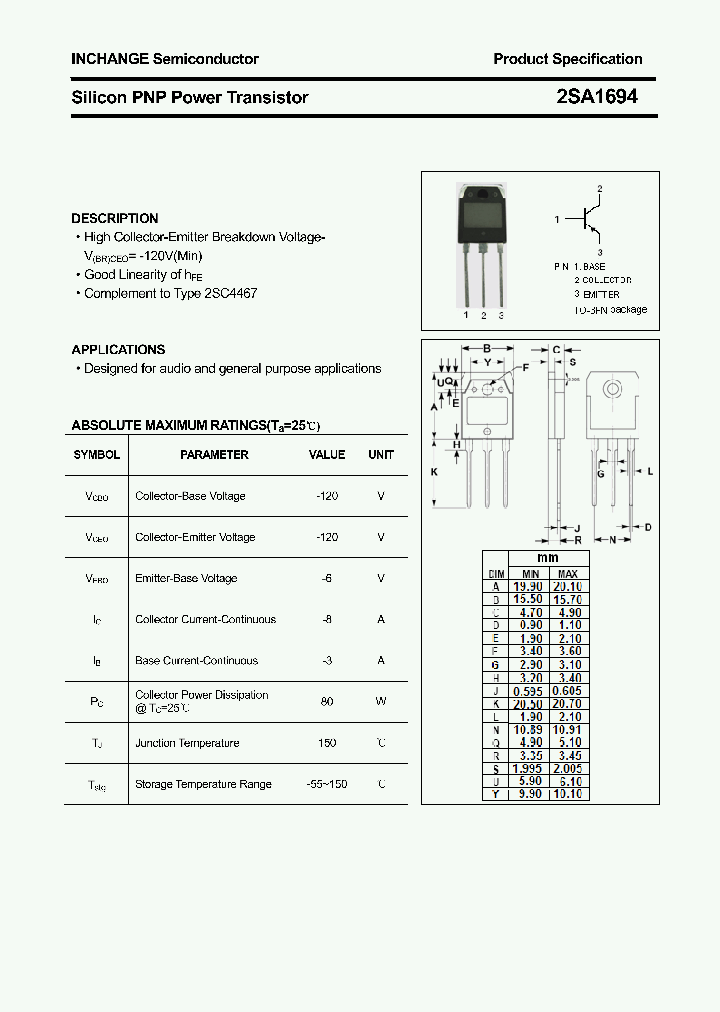

2SA1694

Silicon PNP Epitaxial Planar Transistor (Complement to type 2SC4467)

Application : Audio and General Purpose

sAbsolute maximum ratings (Ta=25°C)

Symbol
2SA1694
Unit

VCBO

–120
V

VCEO

–120
V

VEBO –6 V

IC –8 A

IB –3 A

PC

80(Tc=25°C)
W
Tj 150 °C

Tstg

–55 to +150
°C

sElectrical Characteristics

(Ta=25°C)
Symbol

ICBO

IEBO

V(BR)CEO

hFE

VCE(sat)

fT

COB

Conditions

VCB=–120V

VEB=–6V

IC=–50mA

VCE=–4V, IC=–3A

IC=–3A, IB=–0.3A

VCE=–12V, IE=0.5A

VCB=–10V, f=1MHz

2SA1694

–10max

–10max

–120min

50min∗

–1.5max

20typ

300typ

Unit

µA

µA

V
V
MHz
pF

∗hFE Rank O(50 to 100), P(70 to 140), Y(90 to 180)

sTypical Switching Characteristics (Common Emitter)

VCC

RL

IC

VBB1

VBB2

IB1

(V) (Ω) (A) (V) (V) (A)

–40 10 –4 –10 5 –0.4

IB2 ton tstg tf

(A) (µs) (µs) (µs)

0.4 0.14typ 1.40typ 0.21typ

External Dimensions MT-100(TO3P)

15.6±0.4

9.6

4.8±0.2

2.0±0.1

a ø3.2±0.1

b
2
3
1.05
+0.2
-0.1
0.65
+0.2
-0.1

5.45±0.1

5.45±0.1

1.4
BCE
Weight : Approx 6.0g
a. Type No.
b. Lot No.

I C– V CE Characteristics (Typical)

–8

–200mA –150mA

–100mA

–6 –75mA

–50mA
–4
–25mA
–2

IB=–10mA

0 –1 –2 –3 –4

Collector-Emitter Voltage VCE(V)

V CE( s a t ) – I B Characteristics (Typical)

–3

I C– V BE Temperature Characteristics (Typical)

(VCE=–4V)

–8
–2
–1

IC=–8A

–4A
–2A

0 –0.1 –0.2 –0.3 –0.4 –0.5 –0.6 –0.7 –0.8 –0.9 –1.0

Base Current IB(A)

–6
–4
–2

–0.5
–1.0
–1.5

Base-Emittor Voltage VBE(V)

h FE– I C Characteristics (Typical)

(VCE=–4V)

200
Typ
100

h FE– I C Temperature Characteristics (Typical)

(VCE=–4V)

300
125˚C
25˚C

100 –30˚C

θ j-a– t Characteristics

3
1

50 50 0.5

30
–0.02
–0.1
–0.5 –1

Collector Current IC(A)

–5 –8
30
–0.02
–0.1
–0.5 –1

Collector Current IC(A)

–5 –8
0.3
1
10 100
Time t(ms)
1000

f T– I E Characteristics (Typical)

(VCE=–12V)

30
Typ
20
10

0.02
0.05 0.1
0.5 1

Emitter Current IE(A)

28
58

Safe Operating Area (Single Pulse)

–20

–10 100ms 10ms

–5 DC

–1
–0.5
Without Heatsink
Natural Cooling
–0.1
–5
–10 –50 –100

Collector-Emitter Voltage VCE(V)

–200
Pc–Ta Derating
80
60
40
20
Without Heatsink
3.5

0 25 50
75 100 125
Ambient Temperature Ta(˚C)
150
