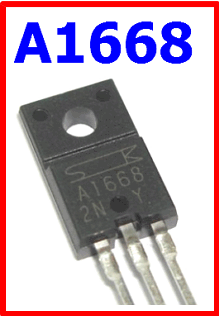

What is a1668?

ТУТ ВИДЕО

   Совсем не дурно, почти hi-end! На самом деле если ориентироваться только по КНИ, то этот усилитель полноценный HI-END, но для хай-энда этого не достаточно, поэтому его отнесли к старому и доброму разряду hi-fi.

   Несмотря на то, что усилитель развивает всего 100 ватт, он на порядок сложнее аналогичных схем, но сама сборка не составит труда при наличии всех компонентов. Отклонять номиналы схемы не советую – мой опыт это подтверждает.

   Маломощные транзисторы в ходе работы могут перегреваться, но волноваться не стоит – это их нормальный режим работы. Выходной каскад, как уже сказал, работает в классе АВ, следовательно, выделятся огромное количество тепла, которое нужно отводить. В моем случае они укреплены на общий теплоотвод, которого более, чем достаточно, но на всякий случай, имеется также и активное охлаждение.

   После сборки нас ждет первый запуск схемы. Для этого советую еще раз прочитать запуск и настройку Ланзара – тут все делается точно таким же образом. Первый запуск делаем с закороченной на землю входом, если все ОК, то размыкаем вход и подаем звуковой сигнал. К тому времени все силовые компоненты должны быть укреплены на теплоотвод, а то восхищаясь музыкой можете не заметить, как дымят ключи выходного каскада – каждый из них стоит очень и очень. А про блок защиты в узнаете в следующем материале. С уважением – АКА КАСЬЯН.

Как работает регулятор мощности на симисторе: самая простая схема из пяти доступных деталей и поясняющее видео

Сразу замечу, что новичка может ввести в заблуждение общепринятое слово «регулятор». Технически правильнее назвать сие изделие «ограничитель».

Симисторные и тиристорные модули работают за счет уменьшения величины номинальной мощности. Они не способны ее повышать, ибо банально срезают часть синусоиды.

Схем, работающих на этом принципе, разработано очень много. Они используются, как в промышленности, так и при самостоятельном изготовлении. Дальше предлагаю ознакомиться с одной из простейших.

Такую конструкцию можно собрать своими руками новичку для получения практических навыков, поместить ее в небольшую коробочку. Она при размещении на теплоотводящем радиаторе позволяет управлять нагрузкой до 5 киловатт.

В работе схемы участвует всего 5 деталей:

1. Симистор BTA-41600B (продается в Китае).
2. Динистор DB3 можно найти в энергосберегающих лампах или в интернет магазине.
3. Резистор 500 Ом с мощностью рассеивания тепла от 1 ватта.
4. Конденсатор 0,1 микрофарада с допустимым напряжением от 250 вольт.
5. Переменный резистор с сопротивлением от 200 до 500 килоом.

Конструктивно регулятор можно выполнить простым навесным монтажом или разместить на монтажной плате. Это не принципиально, деталей мало.

Эта конструкция позволяет регулировать:

• температуру паяльника, нагревателей резистивного типа;
• обороты вращения коллекторных электродвигателей (пылесосы, стиральные машины, дрели, болгарки, перфораторы, шлифовальные машинки, электролобзики;
• свет от лампочек накаливания;
• ток зарядки автомобильных аккумуляторов;
• силу тока на первичной стороне трансформатора, но при этом создается искаженный сигнал, который несколько ухудшит процесс трансформации — электромагнитных преобразований.

В принципе это обычный диммер. Подобные изделия продаются в магазинах для ламп накаливания. Только он отличается небольшими доработками, упрощениями, не подходит к светодиодным и энергосберегающим источникам. Возможно их мерцание.

Схема не обеспечивает сохранение мощности на валу двигателя: при увеличении нагрузки, например, усиленном вдавливании резца в обрабатываемую деталь, обороты ротора падают.

Она вполне рабочая, но упрощена до минимума деталей. В ней даже трудно выделить все 4 основных узла, присущих подобным регуляторам. А это:

1. частотно задающая RC цепочка;
2. формирователь импульсов для отпирания симметричного управляющего диода;
3. силовой элемент — сам симистор;
4. демпферная RC цепочка (защищает триак от помех, возникающих на индуктивной нагрузке — электродвигателе).

Аналоги

Таблица содержит перечень элементов, предлагаемых для замены. Отбор производился по параметрам транзистора, – заголовкам столбцов таблицы. Исполнение – корпус ТО-92, структура – PNP.

Примечание: характеристики параметров транзитора взяты из даташип производителя.
