Pn2222a pdf даташит

Маркировка smd элементов

Температурный дрейф

Температура влияет на характеристики транзисторов по постоянному и переменному току. Двумя аспектами этой проблемы являются изменение температуры окружающей среды и самонагревание. Некоторые приложения, например, военные и автомобильные, требуют работы в расширенном температурном диапазоне. В благоприятной же среде схемы подвергаются самонагреванию, в частности высоковольтные схемы.

Ток утечки IК0 и коэффициент β увеличиваются с ростом температуры. Коэффициент β по постоянному току hFE возрастает экспоненциально. Коэффициент β по переменному току hfe увеличивается, но не так быстро. При повышении температуры от -55°C до 85°C он удваивается. По мере увеличения температуры увеличение hfe даст больший выходной сигнал в схеме с общим эмиттером, который в крайних случаях будет ограничен (отсечен). Увеличение hFE сдвигает точку смещения, приводя к возможному отсечению пиков на одной из полуволн. В многокаскадных усилителях с прямой связью сдвиг точки смещения усиливается. Решением этой проблемы является использование отрицательной обратной связи для стабилизации точки смещения. Это также стабилизирует и коэффициент усиления по переменному току.

Повышение температуры на рисунке ниже (a) приведет к уменьшению VБЭ от номинальных 0,7 В для кремниевых транзисторов. Уменьшение VБЭ увеличивает ток коллектора в усилителе с общим эмиттером, что дополнительно приводит к сдвигу точки смещения. Лекарством от смещения VБЭ является использование пары транзисторов, собранных в схему дифференциального усилителя. Если оба транзистора на рисунке ниже (b) имеют одинаковую температуру, VБЭ будет отслеживать изменение температуры и компенсировать его.

(a) односторонний усилитель с общим эмиттером и (b) дифференциальный усилитель с компенсацией изменений VБЭ

Рекомендуемая максимальная температура перехода для кремниевых устройств часто составляет 125°C. Хотя для повышения надежности, работать необходимо при более низких температурах. Транзистор прекращает работать при температуре выше 150°C. Транзисторы из карбида кремния и алмазные транзисторы будут работать при значительно более высоких температурах.

Режимы работы

Нормальный активный режим

Переход эмиттер-база включен в прямом направлении (открыт), а переход коллектор-база — в обратном (закрыт):

UЭБ>0; UКБ<0 (для транзистора n-p-n типа), для транзистора p-n-p типа условие будет иметь вид UЭБ<0; UКБ>0.

Инверсный активный режим

Эмиттерный переход имеет обратное смещение, а коллекторный переход — прямое: UКБ>0; UЭБ<0 (для транзистора n-p-n типа).

Режим насыщения

Оба p-n перехода смещены в прямом направлении (оба открыты). Если эмиттерный и коллекторный р-n-переходы подключить к внешним источникам в прямом направлении, транзистор будет находиться в режиме насыщения. Диффузионное электрическое поле эмиттерного и коллекторного переходов будет частично ослабляться электрическим полем, создаваемым внешними источниками Uэб и Uкб. В результате уменьшится потенциальный барьер, ограничивавший диффузию основных носителей заряда, и начнётся проникновение (инжекция) дырок из эмиттера и коллектора в базу, то есть через эмиттер и коллектор транзистора потекут токи, называемые токами насыщения эмиттера (IЭ. нас) и коллектора (IК. нас).

Напряжение насыщения коллектор-эмиттер (UКЭ. нас) — это падение напряжения на открытом транзисторе (смысловой аналог RСИ. отк у полевых транзисторов). Аналогично напряжение насыщения база-эмиттер (UБЭ. нас) — это падение напряжения между базой и эмиттером на открытом транзисторе.

Режим отсечки

В данном режиме коллекторный p-n переход смещён в обратном направлении, а на эмиттерный переход может быть подано как обратное, так и прямое смещение, не превышающее порогового значения, при котором начинается эмиссия неосновных носителей заряда в область базы из эмиттера (для кремниевых транзисторов приблизительно 0,6—0,7 В).

Режим отсечки соответствует условию UЭБ<0,6—0,7 В, или IБ=0.

Барьерный режим

В данном режиме база транзистора по постоянному току соединена накоротко или через небольшой резистор с его коллектором, а в коллекторную или в эмиттерную цепь транзистора включается резистор, задающий ток через транзистор. В таком включении транзистор представляет собой своеобразный диод, включенный последовательно с токозадающим резистором. Подобные схемы каскадов отличаются малым количеством комплектующих, хорошей развязкой по высокой частоте, большим рабочим диапазоном температур, нечувствительностью к параметрам транзисторов.

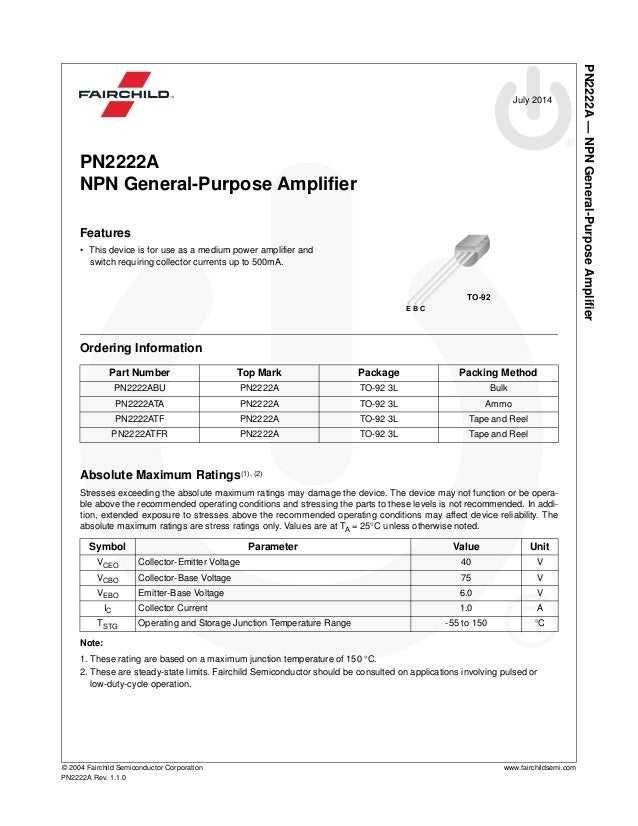

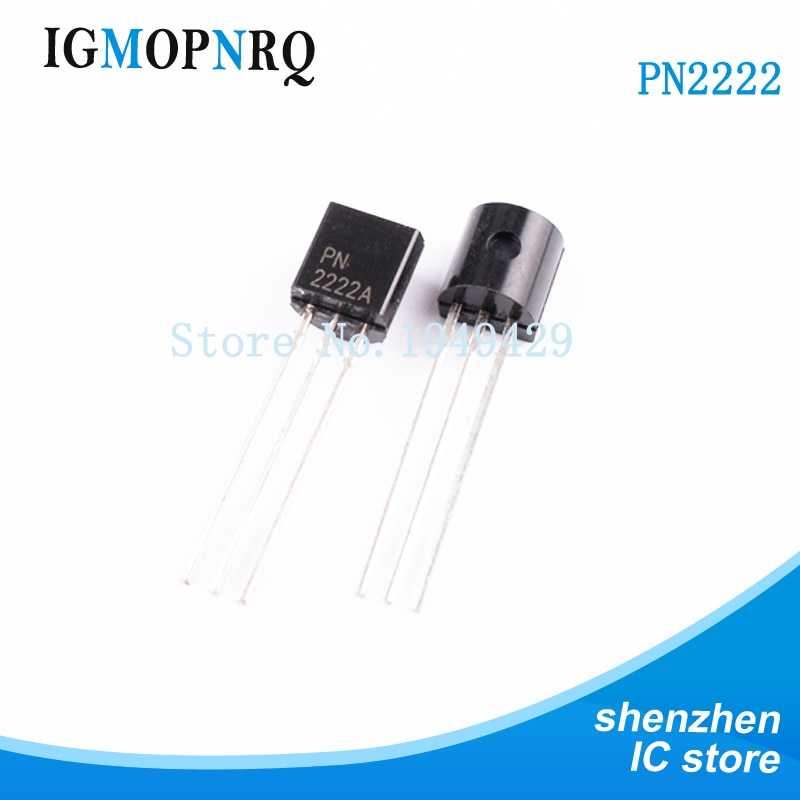

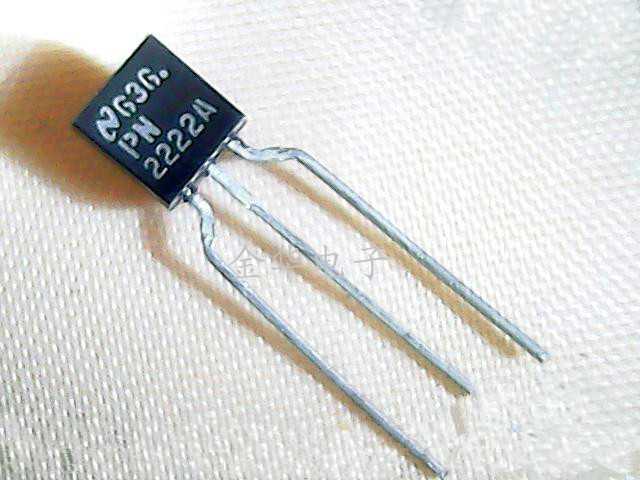

PN2222A Overview

Like most transistors, the PN2222A can function as a transistor, switch, or amplifier. It is an NPN type transistor with an operating temperature range of -55 to 150 degrees Celsius. The component can dissipate 625 mW of power, giving it good thermal control for not being a MOSFET, which is designed for thermal dissipation. It has an extremely low switching delay time of 10 nanoseconds, potentially as low as 5 nanoseconds, which has likely contributed to its continued popularity. The PN2222A is commonly called a small signal transistor due to its low energy applications. Its PNP complementary type, which can function similarly, is PN2907A. Taking into account NPN variations, PNP complementary types, and transistors that function similarly, this overview can be applied to more than a dozen transistors.

The PN2222A can be structured differently from the traditional transistor “jellyfish” shape, where three prongs extend downward from a solid base. Alternative structures have dramatically shorter prongs than normal transistors. One structure can place the base and emitter prongs on one side of a large rectangular base with the collector prong on the other. Another structure places the base, collector, and emitter prongs all on one side of the large rectangular base with a fourth, larger collector prong on the opposing side. These structures are more compact than a usual transistor and can save space in electronics projects.

Коммутационный транзистор

Сборка транзистора для переключения

Мы называем операцию «все или ничего», режим работы транзистора, при котором транзистор либо блокируется, либо пропускается током, достаточно большим для его насыщения (то есть сниженного до уровня менее 1  В ). На рисунке напротив, когда переключатель Int разомкнут, он равен нулю, следовательно, равен нулю и (точка B на характеристиках транзистора). С другой стороны, когда мы закрываем Int, в базе циркулирует ток . Таким образом, транзистор будет пытаться поглотить ток коллектора, равный . Однако обычно нагрузка R L выбирается так, чтобы она ограничивалась значением, меньшим, чем обычно . Затем транзистор насыщается (точка А на характеристиках).
Vпротиве{\ displaystyle V_ {ce}}яб{\ displaystyle I_ {b}}япротив{\ displaystyle I_ {c}}Vпротивзнак равноUпротивпротив{\ displaystyle V_ {c} = Ucc}(Uпротивпротив-Vбе)рB{\ displaystyle (Ucc-V_ {be}) / R_ {B}}япротив{\ displaystyle I_ {c}}βяб{\ displaystyle \ beta \, I_ {b}}япротив{\ displaystyle I_ {c}}βяб{\ displaystyle \ beta \, I_ {b}}10яб{\ displaystyle 10I_ {b}}

Мощность, рассеиваемая на транзисторе

Мощность, рассеиваемая в транзисторе, может быть рассчитана по формуле:

пзнак равно(Vпротивеяпротив+Vбеяб){\ Displaystyle P = (V_ {ce} \, Ic + V_ {be} \, I_ {b}) \,}

Vпротиве{\ displaystyle V_ {ce}}, , , Были определены выше, RC является цикл, то есть, доля времени , в течение которого транзистор является проводящим. В режиме переключения мощность, рассеиваемая в транзисторе, намного ниже, чем рассеиваемая в нагрузке. Действительно, когда транзистор заблокирован, и они равны нулю и, следовательно, P равно 0; а когда транзистор проводит, может быть высоким (до нескольких ампер для силовых транзисторов), но низким — это напряжение насыщения (от 0,2 до 1  В ). Мощность, рассеиваемая в нагрузке, стоит
Vбе{\ displaystyle V_ {be}}япротив{\ displaystyle I_ {c}}яб{\ displaystyle I_ {b}}япротив{\ displaystyle I_ {c}}яб{\ displaystyle I_ {b}}япротив{\ displaystyle I_ {c}}Vпротиве{\ displaystyle V_ {ce}}

пзнак равно((Uпротивпротив-Vпротиве)япротив){\ Displaystyle P = ((U_ {cc} -V_ {ce}) \, I_ {c}) \,}

где — напряжение питания.
Uпротивпротив{\ displaystyle U_ {cc}}

Приложения

Операция «все или ничего» часто используется для управления такими нагрузками, как:

  • лампы накаливания; лампы должны использоваться с номинальным напряжением, равным или немного большим, чем Ucc (когда на лампу подается напряжение ниже номинального, она горит меньше, но ее срок службы увеличивается);
  • Светодиод или LED; в этом случае диод устанавливается последовательно с R L , последний служит для ограничения тока в диоде; напряжение на выводах светодиода варьируется от 1,5 до 3,6  В в зависимости от протекающего через него тока и его цвета (что зависит от материала, из которого он изготовлен);
  • катушка реле  : номинальное напряжение катушки реле будет выбрано равным  ; параллельно катушке , к которой подключен катод, необходимо поставить диод  ; диод защитит транзистор, предотвратив появление значительного перенапряжения при его отключении.Uпротивпротив{\ displaystyle U_ {cc}}Uпротивпротив{\ displaystyle U_ {cc}}япротив{\ displaystyle I_ {c}}

Пример

Представьте себе лампочку мощностью 12  Вт, которой мы хотим управлять. Мы выбираем источник питания 12  V , и транзистор , способный поддерживать ток лампы, или 1  A .
Uпротивпротив{\ displaystyle U_ {cc}}

Сопротивление базы будет рассчитано, чтобы обеспечить базу током I / 10 или 100  мА . Следовательно, R B будет равно 12/100 × 10 -3 = 120  Ом . Мощность, рассеиваемая транзистором в проводящем состоянии, равна 0,2 × 1 + 0,75 × 100 × 10 -3 = 275  мВт . Типичные значения здесь принимаются насыщения 0,2  V и насыщения 0,75  V .
Vпротиве{\ displaystyle V_ {ce}}Vбе{\ displaystyle V_ {be}}

Отметим, что здесь, в отличие от ситуации, когда транзистор не насыщен, мощность, связанная с током базы, больше не является незначительной по сравнению с мощностью, связанной с током коллектора. Это связано с тем, что во время насыщения напряжение коллектор-эмиттер очень низкое.

Примечание: когда лампа включена, ее нить холодная, а ее сопротивление намного ниже, чем ее сопротивление в горячем состоянии; следовательно, ток, циркулирующий в лампочке и, следовательно, в транзисторе сразу после зажигания, намного выше, чем 1  А, который циркулирует, когда нить накаливания нагревается; поэтому необходимо выбрать транзистор, способный принимать этот пик тока при зажигании.

Маркировка полевых SMD транзисторов

Маркировка Тип прибора Маркировка Тип прибора

6A MMBF4416 C92 SST4392
6B MMBF5484 C93 SST4393
6C MMBFU310 H16 SST4416
6D MMBF5457 I08 SST108
6E MMBF5460 I09 SST109
6F MMBF4860 I10 SST110
6G MMBF4393 M4 BSR56
6H MMBF5486 M5 BSR57
6J MMBF4391 M6 BSR58
6K MMBF4932 P01 SST201
6L MMBF5459 P02 SST202
6T MMBFJ310 P03 SST203
6W MMBFJ175 P04 SST204
6Y MMBFJ177 S14 SST5114
B08 SST6908  S15  SST5115
B09 SST6909  S16 SST5116
B10 SST6910  S70 SST270
C11 SST111  S71 SST271
C12 SST112  S74  SST174
C13 SST113  S75 SST175
C41 SST4091  S76 SST176
C42 SST4092  S77 SST177
C43 SST4093  TV MMBF112
C59 SST4859  Z08 SST308
C60 SST4860  Z09 SST309
C61 SST4861  Z10 SST310
C91 SST4391

Что такое транзистор?

в качестве радио или транзистор он был назван так из-за этого устройства, о котором мы говорили, я хотел бы сделать очень краткое введение в то, что такое транзистор, и немного истории. Транзисторы — это не что иное, как устройства, похожие на переключатели и способные усиливать сигнал. То есть они заменяют примитивные вакуумные лампы или вакуумные клапаны, доставлявшие столько проблем.

Эти клапаны были похожи на традиционные лампы, поэтому они могли перегореть и требовали частой замены. Они также были большими по размеру и не позволяли создавать маленькие устройства. Еще одной проблемой было выделяемое ими тепло. С приходом твердотельная электроника, то есть из полупроводники, позволили создать устройства такого типа намного дешевле, компактнее и надежнее.

Название транзистора происходит от объединения передача и резистор, то есть передаточный резистор по английски. Помните, что резистор — это резистор. Кроме того, как известно, изобретение появилось в Европе благодаря первым патентам физика Лилиенфельда (1925 г.). Он несколько опередил свое время, так как они не нашли ему практического применения ни в том, ни в следующем десятилетии, и это также был полевой транзистор, более продвинутая концепция, чем биполярные.

Оскар Хайль также сделал подобное устройство в Германии в 1934 году, а позже Роберт Поль и Рудольф Хильш также проводили эксперименты, связанные с этим типом устройства, в немецком университете. Практически параллельно в США в AT&T Bell Labs Они также проводили неудачные эксперименты, пока после Второй мировой войны судьба их не изменилась, и когда они вернулись с поля битвы в Европе, они нашли решение, предложив «обновленные» идеи.

Джон Бардин, Улейтер Браттейн и Уильям Шокли Они получили признание, запатентовав первый в истории транзистор и получив Нобелевскую премию. В 1948 году они изобрели контактный транзистор, очень большой, очень неуклюжий и непрактичный прибор, который был дорогим в производстве, а иногда выходил из строя и в некоторых случаях приходилось перемещать. С этого момента они эволюционировали до нынешних транзисторов.

Но если вы хотите знать, как это работает именно это устройство, которое произвела революцию в электронике и мире технологий, Вот этот GIF с сравнением транзистора и гидравлической системы, которое, я думаю, вы не найдете лучше, чем этот пример, чтобы передать идею того, как работает транзистор:

Видно, что при подаче тока на базу NPN-транзистора ток проходит от коллектора к эмиттеру. Но делает это усиленно, так как если посмотреть на изображение, то складываются потоки воды из базы и коллектора. Это как довольно просто, хотя в электронной системе следует заменить воду на электроны …

Если вы хотите увидеть несколько более информативное изображение с точки зрения работы полупроводниковых зон, то есть грузовые перевозчики, вот это другое изображение:

На изображении вы можете видеть, что когда к эмиттеру прикладывается отрицательное напряжение, он толкает отрицательные носители заряда (электроны), а у основания положительные носители заряда (дырки) «поглощают». электроны, чтобы они могли прыгнуть на коллектор…

Типы и символы

PNP
NPN
Обозначения биполярных транзисторов

Легенда:
B: База — C: Коллектор — E: Излучатель

Каталоги транзисторов содержат большое количество моделей. Мы можем классифицировать биполярные транзисторы по разным критериям:

  • тип: NPN или PNP. Это два дополнительных типа, то есть направление токов и напряжений для PNP является дополнением к направлениям NPN. Поскольку транзисторы NPN обычно имеют лучшие характеристики, чем PNP (с точки зрения пропускной способности), они используются наиболее широко. Поэтому в оставшейся части статьи будут обсуждаться только схемы, использующие NPN-транзисторы;
  • мощность: транзисторы для усиления слабых сигналов рассеивают всего несколько десятков или сотен милливатт. Транзисторы средней мощности выдерживают несколько ватт; силовые транзисторы, используемые, например, в усилителях мощности звука или в стабилизированных источниках питания, могут выдерживать, если они размещены на подходящем радиаторе , более 100  Вт  ;
  • частотный диапазон: транзисторы на низкие частоты (корректно работают до нескольких МГц), средние (до нескольких десятков МГц), высокие (до нескольких ГГц), даже более высокие (максимальные частоты колебаний в несколько сотен ГГц) .

На рисунке напротив изображен символ и указаны названия трех электродов транзисторов. Таким образом, мы можем выделить три интересных потенциальных различия: V BE , V CE и V CB  ; и три тока: ток базы I Б , из передатчика Я Е и коллектор Я С . Однако эти шесть переменных не являются независимыми. Действительно, мы можем написать:

VПРОТИВEзнак равноVПРОТИВB+VBE{\ displaystyle V_ {CE} = V_ {CB} + V_ {BE}} а также яEзнак равнояПРОТИВ+яB{\ displaystyle I_ {E} = I_ {C} + I_ {B}}

Некоторые производители предлагают множество функций, но эта тенденция исчезает. Кроме того, вы должны знать, что типичные параметры транзисторов меняются с температурой и сильно различаются от одного транзистора к другому, даже для одной и той же модели.

Производители

По статистике, в мире насчитывается более миллиарда очень похожих по характеристикам транзисторов с цифрами «2222» в обозначении, особенно в корпусе ТО-92. Они встречаются в различных вариантах исполнения и модификаций. Постоянно появляются более новые образцы, которые совершенствуются и модернизируются производителями. При этом, спрос на такие устройства до сих пор остаётся стабильно высоким.

Многие современные транзисторы, у которых в маркировке присутствуют цифры «2222», являются более совершенствованными 2N2222. В настоящее время их выпуск налажен у следующих производителей полупроводниковых компонентов: NXP Semiconductors, Multicomp, Continental Device India Limited, Semtech Electronics, Inchange Semiconductor Company Limited, Micro Commercial Components (MCC), New Jersey Semi-Conductor Products, Siemens Semiconductor, ON Semiconductor, Foshan Blue Rocket Electronics, STMicroelectronics. Выгрузить datasheet в формате pdf возможно кликнув на это сообщение.

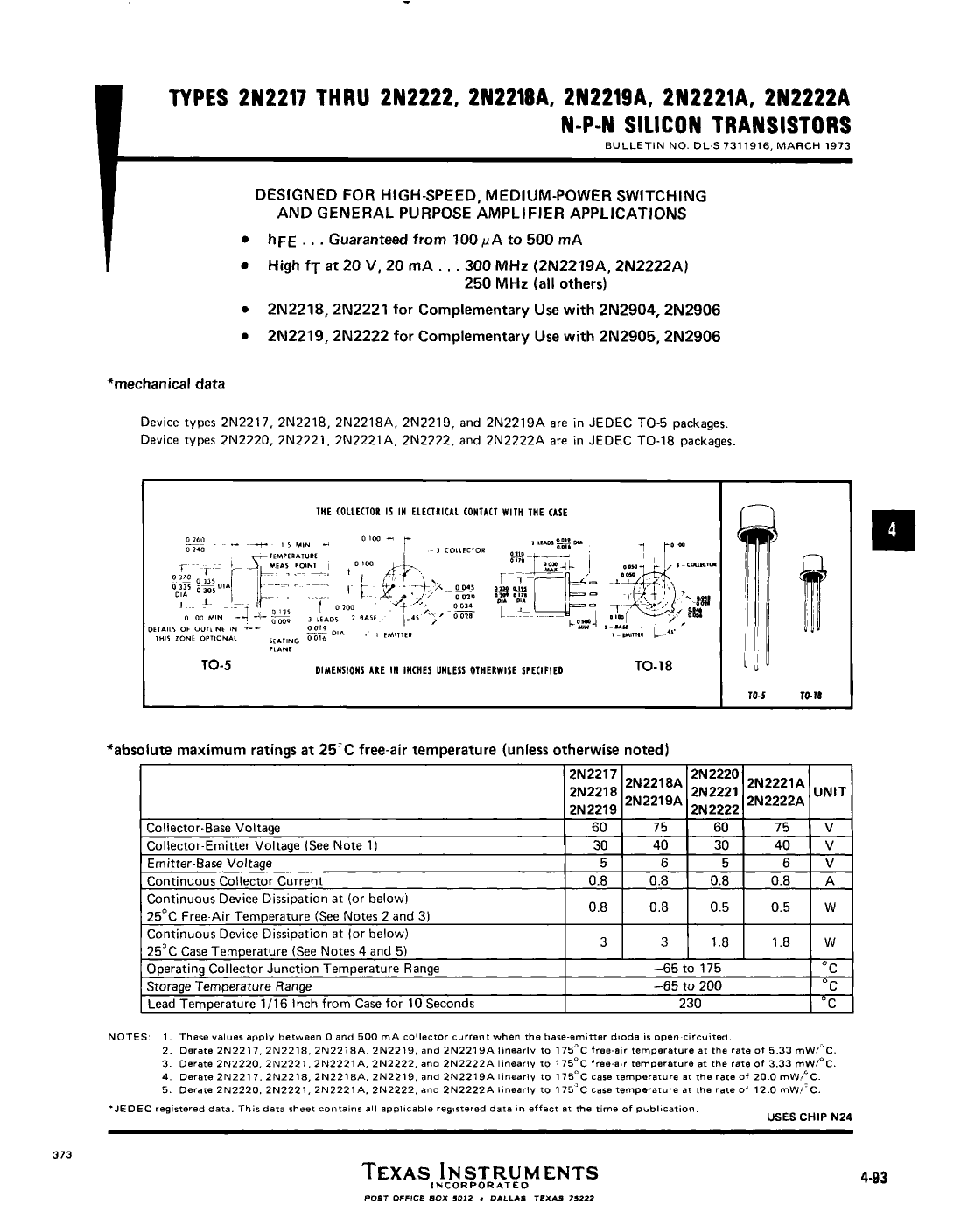

Транзистор 2n2222: распиновка, упаковка, спецификация, эквивалент и техническое описание

Byadharsh
Обновлено 18 августа 2021 г.

2n2222

2n2222 распиновка транзистора

Номер контакта Имя контакта Описание
1 Излучатель Ток протекает через эмиттер
2 База Управляет смещением транзистора
3 Коллектор Ток протекает через коллектор

2n2222 упаковка

  • Для этого транзистора 2n2222 металлическая банка TO-18 упаковка
  • Транзисторный корпус ТО-18 имел более высокую термостойкость.

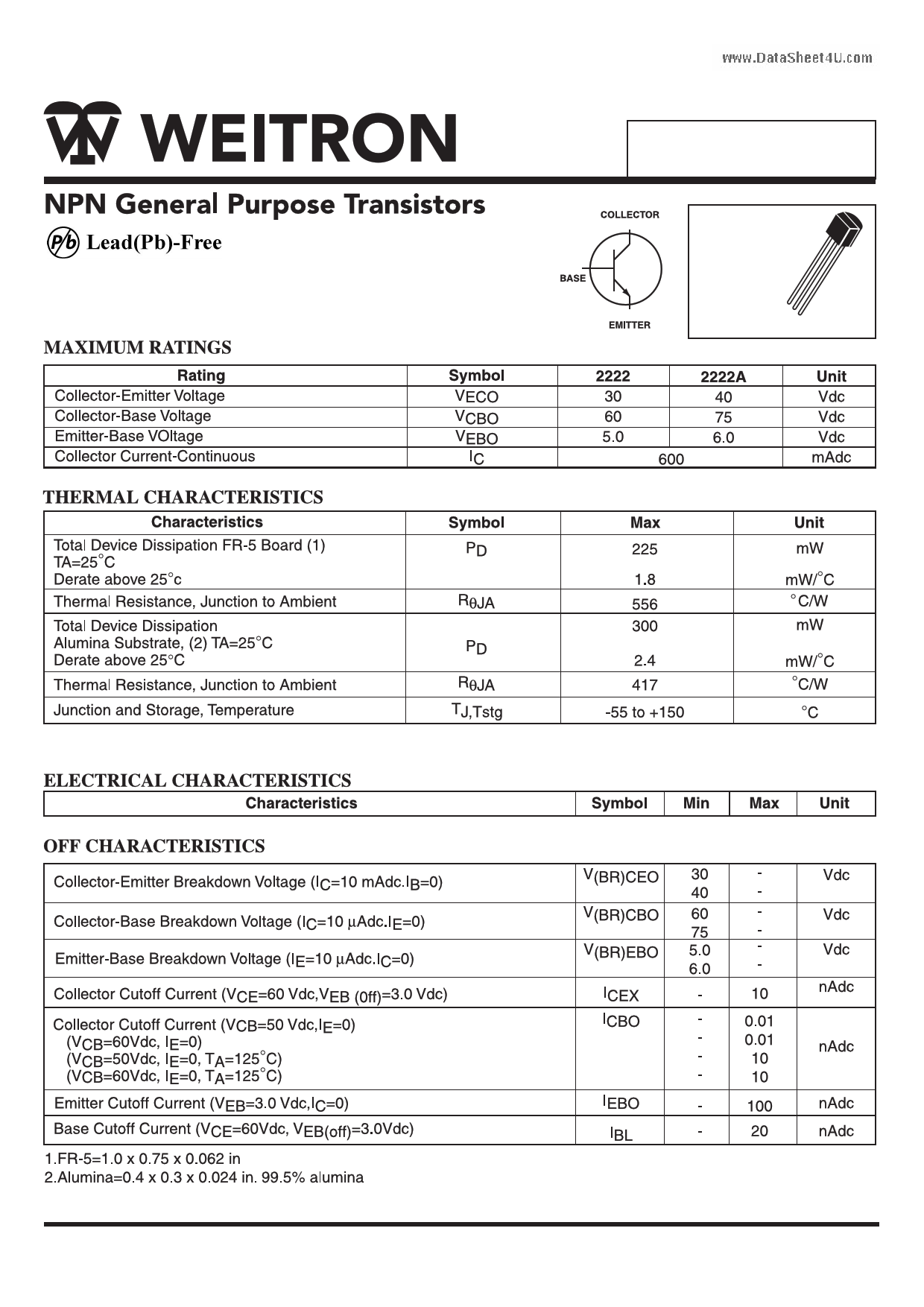

2n2222 спецификация

  • NPN Транзистор BJT
  • Диапазон коэффициента усиления постоянного тока от 30 до 300 ч FE
  • Ток коллектора (I C ) 800 мА
  • Напряжение между эмиттером и базой ( В BE ) составляет 5 В
  • Напряжение между коллектором и эмиттером ( В CE ) составляет 30 В
  • Напряжение между коллектором и базой ( В CB ) составляет 60 В
  • Базовый ток ( I B ) не более 200 мА
  • Частота перехода ( F T ) составляет 250 МГц

2n2222 Описание

  • Транзистор 2n2222 представляет собой биполярный NPN-транзистор, максимальный коэффициент усиления по току для транзистора 2n2222 составляет 300 ч FE , а значение коэффициента усиления по току будет определять коэффициент усиления для транзистора.
  • Максимальный ток коллектора на транзисторе 2n2222 800мА, именно это значение тока и является максимальным током на данном устройстве.
  • Максимальный ток смещения на транзисторе 2n2222 составляет 200 мА, максимально допустимое напряжение смещения на триггерном выводе.
  • Частота перехода транзистора 2n2222 250МГц, это максимальная частота на этой частоте.

Тинхшиновой таблицы 2N2222 Transistor

, если вам нужен таблица данных в PDF, пожалуйста, щелкните по этой ссылке

2N22222222222202222222222222222222222222222222222222222222222222222222222222222222222222222222222222 Equivent

  • .
  • Каждый из перечисленных здесь транзисторов, эквивалентных 2n2222, является биполярным NPN, и большинство из них являются идентичными транзисторами.

2n2222 по сравнению с BC547 по сравнению с 2n3904 по сравнению с 2n2222A

2n2222 BC547 2n3904 2н2222А
Напряжение между коллектором и базой (VCB) 2н222260в БК54750в 2н3

в

2н2222А75в
Напряжение между коллектором и эмиттером (VCE) 2n222230 BC54735 2n3 2н2222А40
Напряжение между эмиттером и базой (VEB) 2н22225в БК5476в 2н39046в 2н2222А6в
Ток коллектора (IC) 2n2222800мА BC547100мА 2n30мА 2n2222A800мА
Рассеиваемая мощность 2n2222500МВт BC547500 МВт 2n35МВт 2н2222А500МВт
Температура перехода (ТДж) 2n2222200°C BC547150°C 2n30°С 2n2222A200°C
Частота перехода (FT) 2n2222250MHZ БК547300МХЗ 2n30MHZ 2n2222A300MHZ
Шум (Н) 2n22224дб BC5475db 2n3дб 2н2222А4дб
Коэффициент усиления (hFE) 2n222230 – 300 фЭ BC547110 – 800 фЭ 2n3 – 300 фЭ 2н2222А35 – 300 фЭ
Пакет 2н2222ТО-18 БК547ТО-92 2н3904ТО-92 2н2222АТО-92 ТО18 ТО39

2n2222 Применение

  • Это самый популярный тип транзисторов общего назначения, используемых в электронике.
  • Приложения с низким энергопотреблением
  • Предусилитель
  • Цепи драйвера двигателя
  • Цепи инвертора
  • Цепи усилителя
  • Цепи переключения
  • Цепи датчиков

Транзистор 2n2222 в качестве переключателя

  • Схема показывает транзистор 2n2222 в качестве переключателя, поскольку мы можем видеть входной резистор, используемый для управления транзистором, и другой резистор для управления светодиодом.
  • Когда переключатель замыкается, транзистор начинает работать, а интервал включения и выключения светодиода регулируется номиналом резистора.

Транзистор 2n2222 в качестве усилителя

  • На рисунке показана схема усилителя на транзисторе 2n2222.
  • Общий эмиттер — это конфигурация транзистора, это лучшая схема усилителя напряжения с использованием транзистора NPN 2n2222
  • Этот конкретный образец имел более высокий коэффициент усиления из-за конфигурации транзистора.

Почтовые теги:
#транзистор

Транзистор 2SC5171: аналог, цоколевка, спецификация, корпус, даташит

Бьядхарш 21 апреля 2022 г.

Транзистор 2SC5171 Спецификация транзистора 2SC5171 2SC5171 — усилитель мощности NPN-транзистор Напряжение между коллектором и эмиттером составляет 180 В Напряжение между коллектором и базой составляет 180 В Напряжение между эмиттером и базой составляет 5 В Коллектор…

Подробнее Транзистор 2SC5171: эквивалент, распиновка, спецификация, корпус, техническое описаниеПродолжить

BC817: цоколевка, аналог, спецификация, даташит

Бьядхарш 10 октября 2022 г.

Транзистор BC817 Спецификация BC817 BC817 представляет собой SMD-транзистор общего назначения NPN Напряжение между коллектором и эмиттером составляет 45 В Напряжение между коллектором и базой составляет 50 В Напряжение между эмиттером и базой составляет 5 В Коллектор…

Подробнее Транзистор BC817: распиновка, эквивалент, спецификация, техническое описаниеПродолжить

Как выбрать лучший аналог или альтернативу для транзистора А2222

При выборе лучшего аналога или альтернативы для транзистора А2222, следует учитывать ряд факторов:

  1. Тип: Проверьте тип транзистора А2222, такой как NPN или PNP, и найдите аналог с тем же типом.

  2. Максимальные характеристики: Сравните максимальные значения тока коллектора, напряжения коллектора и мощности между транзистором А2222 и его аналогами. Убедитесь, что выбранный аналог может выдержать те же нагрузки.

  3. Использование: Определите, для каких приложений вы хотите использовать транзистор, и проверьте, соответствуют ли характеристики потенциального аналога ваши требованиям. Например, некоторые транзисторы могут быть оптимизированы для работы в усилителях или включения/выключения нагрузки.

  4. Доступность: Проверьте доступность аналога на рынке. Если транзистор А2222 был применен в старом или устаревшем устройстве, может оказаться сложно найти точный аналог.

  5. Отзывы и рекомендации: Искать отзывы и рекомендации от других электронщиков, которые использовали аналоги транзистора А2222 в своих проектах. Это может дать вам представление о том, как хорошо аналог справляется с конкретными задачами и насколько надежен.

Когда вы учитываете все эти факторы, вы сможете выбрать лучшую альтернативу или аналог для транзистора А2222, который будет соответствовать вашим требованиям и обеспечит оптимальную работу вашего электронного устройства.

Плюсы и минусы альтернативных решений для транзистора А2222

Альтернативные решения для транзистора А2222 предлагаются многими производителями и имеют свои плюсы и минусы

Важно учитывать эти особенности при выборе замены, чтобы достичь желаемого результата

Одним из важных плюсов использования альтернативных решений для транзистора А2222 является широкий выбор аналогов, что обеспечивает большую гибкость при подборе нужного компонента. Также часто цена на альтернативные решения может быть ниже, что позволяет сократить расходы на производство или ремонт.

Однако, выбор альтернативного решения может иметь и некоторые минусы. Во-первых, не все аналоги имеют точно такие же характеристики, как транзистор А2222, и это может повлиять на работу электронной схемы. Во-вторых, некоторые альтернативные решения могут иметь более ограниченные возможности или более сложное подключение, что также нужно учитывать при выборе замены.

Обратите внимание на технические характеристики и рекомендации производителей при выборе альтернативного решения для транзистора А2222. Это позволит сделать правильный выбор и обеспечить стабильную работу электронной схемы

Совместимость заменителей с транзистором А2222

  • 2N3904: этот транзистор является наиболее распространенным заменителем для А2222. Он имеет аналогичные электрические параметры и может быть использован в большинстве приложений, где ранее использовался транзистор А2222.
  • 2N3906: этот транзистор является комплементарным транзистором к 2N3904 и часто используется в схемах, где необходима пара транзисторов NPN и PNP. Он также может заменить транзистор А2222 в некоторых приложениях.
  • BC548: этот транзистор является еще одним популярным заменителем для А2222. Он имеет схожие характеристики и может использоваться во многих схемах вместо транзистора А2222.
  • BC557: этот транзистор, подобно 2N3906, является комплементарным транзистором к BC548. Он может быть использован вместо транзистора А2222 в некоторых случаях.
  • 2SC945: этот транзистор является японским аналогом транзистора А2222. Он может использоваться в качестве замены в тех случаях, где требуется японский аналог А2222.
  • 2SC1815: этот транзистор также является популярным заменителем для А2222. Он имеет сходные параметры и может использоваться во многих схемах вместо транзистора А2222.

Важно отметить, что при замене транзистора А2222 на другой элемент требуется проверка совместимости по электрическим параметрам. В некоторых случаях может потребоваться также внесение изменений в схему для того, чтобы новый элемент работал корректно

Транзистор кт502, характеристики, маркировка, аналоги, цоколевка

Транзисторы КТ502 универсальные кремниевые эпитаксиально-планарные структуры p-n-p.
Применяются в усилителях низкой частоты, операционных и дифференциальных усилителях, импульсных устройствах, преобразователях.

№1 — Эмиттер

№2 — База

№3 — Коллектор

Маркировка КТ502

КТ503А — сбоку светложелтая точка, сверху темнокрасная точка

КТ503Б — сбоку светложелтая точка, сверху желтая точка

КТ503В — сбоку светложелтая точка, сверху темнозеленая точка

КТ503Г — сбоку светложелтая точка, сверху голубая точка

КТ503Д — сбоку светложелтая точка, сверху синяя точка

КТ503Е — сбоку светложелтая точка, сверху белая точка

Предельные параметры КТ502

Максимально допустимый постоянный ток коллектоpа (IК max):

КТ502А, КТ502Б, КТ502В, КТ502Г, КТ502Д, КТ502Е — 150 мА

Максимально допустимый импульсный ток коллектоpа (IК, и max):

КТ502А, КТ502Б, КТ502В, КТ502Г, КТ502Д, КТ502Е — 350 мА

Граничное напряжение биполярного транзистора (UКЭ0 гр) при ТП = 25° C:

  • КТ502А — 25 В
  • КТ502Б — 25 В
  • КТ502В — 40 В
  • КТ502Г — 40 В
  • КТ502Д — 60 В
  • КТ502Е — 80 В

Максимально допустимое постоянное напряжение коллектор-база при токе эмиттера, равном нулю (UКБ0 max) при ТП = 25° C:

  • КТ502А — 40 В
  • КТ502Б — 40 В
  • КТ502В — 60 В
  • КТ502Г — 60 В
  • КТ502Д — 80 В
  • КТ502Е — 90 В

Максимально допустимое постоянное напряжение эмиттеp-база при токе коллектоpа, равном нулю (UЭБ0 max) при ТП = 25° C:

КТ502А, КТ502Б, КТ502В, КТ502Г, КТ502Д, КТ502Е — 5 В

Максимально допустимая постоянная рассеиваемая мощность коллектоpа (PК max) при Т = 25° C:

КТ502А, КТ502Б, КТ502В, КТ502Г, КТ502Д, КТ502Е — 350 мВт

Максимально допустимая температура перехода (Tп max):

КТ502А, КТ502Б, КТ502В, КТ502Г, КТ502Д, КТ502Е — 125 ° C

Максимально допустимая температура окружающей среды (Tmax):

КТ502А, КТ502Б, КТ502В, КТ502Г, КТ502Д, КТ502Е —

(adsbygoogle = window.adsbygoogle || []).push({});
85 ° C

Электрические характеристики транзисторов КТ502 при ТП = 25oС

Статический коэффициент передачи тока биполярного транзистора (h21Э) при (UКЭ) 5 В, (IЭ) 10 мА:

  • КТ502А — 40 — 120
  • КТ502Б — 80 — 240
  • КТ502В — 40 — 120
  • КТ502Г — 80 — 240
  • КТ502Д — 40 — 120
  • КТ502Е — 40 — 120

Напряжение насыщения коллектор-эмиттер (UКЭ нас):

КТ502А, КТ502Б, КТ502В, КТ502Г, КТ502Д, КТ502Е — 0,6 В

Обратный ток коллектоpа (IКБ0)

КТ502А, КТ502Б, КТ502В, КТ502Г, КТ502Д, КТ502Е — 1 мкА

Граничная частота коэффициента передачи тока (fгр)

КТ502А, КТ502Б, КТ502В, КТ502Г, КТ502Д, КТ502Е — 5 МГц

if ( rtbW >= 960 ){ var rtbBlockID = «R-A-744188-3»; }
else { var rtbBlockID = «R-A-744188-5»; }

window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo: «yandex_rtb_4»,blockId: rtbBlockID,pageNumber: 4,onError: (data) => { var g = document.createElement(«ins»);
g.className = «adsbygoogle»;
g.style.display = «inline»;
if (rtbW >= 960){
g.style.width = «580px»;
g.style.height = «400px»;
g.setAttribute(«data-ad-slot», «9935184599»);
}else{
g.style.width = «300px»;
g.style.height = «600px»;
g.setAttribute(«data-ad-slot», «9935184599»);
}
g.setAttribute(«data-ad-client», «ca-pub-1812626643144578»);
g.setAttribute(«data-alternate-ad-url», stroke2);
document.getElementById(«yandex_rtb_4»).appendChild(g);
(adsbygoogle = window.adsbygoogle || []).push({}); }})});

window.addEventListener(«load», () => {

var ins = document.getElementById(«yandex_rtb_4»);
if (ins.clientHeight == «0») {
ins.innerHTML = stroke3;
}
}, true);

Емкость коллекторного перехода (CК)

КТ502А, КТ502Б, КТ502В, КТ502Г, КТ502Д, КТ502Е — 20 пФ

Емкость эмиттерного перехода (CЭ)

КТ502А, КТ502Б, КТ502В, КТ502Г, КТ502Д, КТ502Е — 15 пФ

Тепловое сопротивление переход-среда (RТ п-с)

КТ502А, КТ502Б, КТ502В, КТ502Г, КТ502Д, КТ502Е — 214 ° C/Вт

Опубликовано 16.03.2020

Понравилась статья? Поделиться с друзьями:
Пафос клуб
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
