Модификации транзистора

Тип	Pc	Ucb	Uce	Ueb	Tj	Cc	Ic	hfe	ft	Корпус
2SA1015	0.4 W	50 V	50 V	5 V	125 °C	4 pf	0.15 A	70	80 MHz	TO-92
2SA1015-GR	0.4 W	50 V	50 V		125 °C	7 pf	0.15 A	70	80 MHz	TO-92
2SA1015-O	0.4 W	50 V	50 V		125 °C	7 pf	0.15 A	70	80 MHz	TO-92
2SA1015-Y	0.4 W	50 V	50 V		125 °C	7 pf	0.15 A	70	80 MHz	TO-92
2SA1015K	0.2 W	50 V	50 V	5 V	150 °C		0.15 A	130	80 MHz	SOT23
2SA1015L	0.4 W	50 V	50 V	5 V	125 °C	7 pf	0.15 A	70	80 MHz	TO92
2SA1015LG	0.4 W	50 V	50 V	5 V	175 °C	7 pf	0.15 A	200	80 MHz	TO92
2SA1015LO	0.4 W	50 V	50 V	5 V	175 °C	7 pf	0.15 A	70	80 MHz	TO-92
2SA1015LT1	0.23 W	60 V	50 V	5 V	150 °C		0.15 A	70		SOT23
2SA1015LY	0.4 W	50 V	50 V	5 V	175 °C	7 pf	0.15 A	120	80 MHz	TO-92
2SA1015M	0.3 W	50 V	50 V	5 V	150 °C	7 pf	0.15 A	70	80 MHz	SOT23
A1015	0.2 W	50 V	50 V	5 V	125 °C		0.15 A	130	80 MHz	SOT23
A1015LT1	0.2 W	50 V	50 V	5 V	150 °C		0.15 A	130	80 MHz	SOT23
A1015S	0.3 W	50 V	50 V	5 V	150 °C	13 pf	0.15 A	70	150 MHz	TO-92S
BTA1015A3	0.4 W	50 V	50 V	5 V	125 °C	7 pf	0.15 A	70	80 MHz	TO-92
CSA1015	0.625 W	50 V	50 V	5 V	125 °C	7 pf	0.15 A	70	80 MHz	TO-92
CSA1015GR	0.625 W	50 V	50 V	5 V	125 °C	7 pf	0.15 A	200	80 MHz	TO-92
CSA1015O	0.625 W	50 V	50 V	5 V	125 °C	7 pf	0.15 A	70	80 MHz	TO-92
CSA1015Y	0.625 W	50 V	50 V	5 V	125 °C	7 pf	0.15 A	120	80 MHz	TO-92
FTA1015	0.6 W	50 V	50 V	5 V	125 °C	7 pf	0.15 A	70	80 MHz	TO-92
HSA1015	0.4 W	50 V	50 V	5 V	150 °C	7 pf	0.15 A	120	80 MHz	TO-92
KSA1015	0.4 W	50 V	50 V	5 V	125 °C	4 pf	0.15 A	70	80 MHz	TO-92

A1015 Transistor Pinout, Features, Equivalents & Datasheet

3 мая 2018 — 0 комментариев

Транзистор A1015

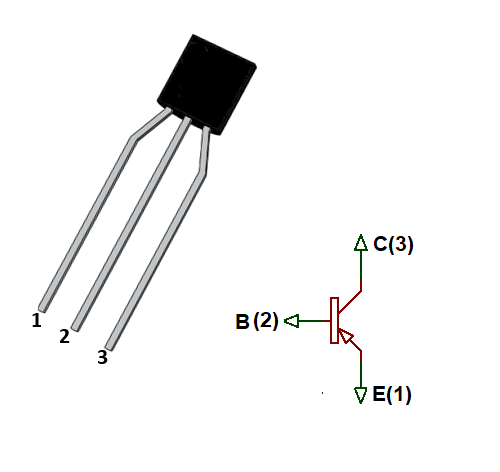

Схема контактов транзистора A1015

Конфигурация контактов

Номер контакта	Название контакта	Описание
1.	Е	Излучатель
2.	С	Коллектор
3.	Б	Базовый

Особенности и технические характеристики

Тип: p-n-p
Рассеиваемая мощность: 0,4 Вт
Высокое напряжение и высокий ток: Vceo = 50 В и Ic = 150 мА
Низкий уровень шума: 1 дБ
Материал корпуса: формованный пластик
Рассеиваемая мощность коллектора: 400 мВт
Коэффициент усиления постоянного тока: 400
Коллектор Напряжение пробоя эмиттера и коллектора: 50 В пост. тока
Напряжение насыщения базового эмиттера: 1,1 В постоянного тока
Напряжение насыщения коллектор-эмиттер: 0,3 В пост. тока
Базовое напряжение эмиттера: 1,45 В постоянного тока
Дополнение к 2SC1815
Рабочая температура и температура хранения: от -55℃ до +150℃

Примечание: Полную техническую информацию можно найти в таблице данных A1015 t , ссылка на которую приведена внизу этой страницы.

A1015 Эквивалентные транзисторы

NTE290A, 2SA495, 2SA561, 2SA564A, 2SA573, 2SA675, 2SA705, 2SA850, 21SA2515, BCTA9019, KBCTA BC307, BC557, 2N3494, 2SA781, KT3108A

Куда Используйте транзисторы A1015 PNP?

В основном 2SA1015 используется в усилителях звуковой частоты. Его также можно использовать для переключения, как и другие транзисторы PNP. При использовании в качестве усилителя общего назначения звуковой частоты может работать в активной области. Этот транзистор далее разделен на четыре группы в соответствии с коэффициентом усиления постоянного тока, O, Y, G и L, и имеет коэффициент усиления постоянного тока 140, 240, 400 и 700 hfe соответственно.

Группа	Коэффициент усиления постоянного тока (hfe)
О	140
Д	240
Г	400
л	700

Коэффициент усиления обычно определяется по мощности, для расчета коэффициента усиления по току мы используем формулу: цепи.

Как использовать транзистор A1015?

В приведенной ниже схеме светодиодной мигалки с использованием 2SA1015 конденсатор C1 и R1 используются в качестве генератора частоты для транзистора Q1, который используется в качестве переключателя для Q2. И Q2 используется для увеличения тока. От конденсатора C1 через R2 и светодиод Q1 будет работать до тех пор, пока не увеличится падение напряжения на C1. В результате Q2 начинает проводить ток, через светодиод течет ток, и он включается.

В то время как C1 разряжается через R1 до определенного периода времени, когда C1 разряжается, не будет давления для смещения базовой клеммы Q1. Следовательно, Q1 перестает работать, что также останавливает работу Q2. Таким образом, светодиод гаснет, а С1 снова запускается, и этот цикл продолжается. И включение и выключение светодиода выглядит как мигалка.

Приложения

Переключение
Действие усилителя драйвера
Усилитель ЗЧ
Можно использовать пару Darlington
Используется для изготовления светодиодной мигалки

2D-модель

ВИДЕО УСИЛИТЕЛЯ

Плата для LM крепится на основную плату УНЧ через стойки в виде трубок и болтов. Питание для этого блока берется со второго инвертора, предусмотрена отдельная обмотка. Выпрямитель и фильтрующие конденсаторы расположены непосредственно на плате усилителя. В качестве выпрямительных диодов уже традиционные КД213А. Дросселей для сглаживания ВЧ помех не использовал, да и нет нужды их применять, поскольку даже в довольно брендовых автомобильных усилителях их часто не ставят. В качестве теплоотвода использовал набор дюралюминиевых болванок 200х40х10 мм.

На плату также укреплен кулер, который одновременно отводит теплый воздух с этого блока и отдувает теплоотводы инверторов. С электроникой аудиокомплекса полностью разобрались — переходим к механике и слесарным работам…

Основа любой радиолюбительской конструкции — красивый удобный корпус, тем более он должен прилично смотреться у аппарата, который занимает достойное место в гостинной или вашем рабочем кабинете.

Транзисторы 2N2222 и A1015 — маркировка, цоколевка, основные параметры.

Транзисторы 2N2222 и 2N2222A.

Транзисторы кремниевые структуры n-p-n,
высокочастотные переключающие.
Используются в качестве ключевых элементов и в схемах усиления постоянного тока.
Выпускаются в корпусе TO-18.
Тип прибора указывается на корпусе. На рисунке ниже — цоколевка 2N2222.

Наиболее важные параметры.

Коэффициент передачи тока при токе коллектора 10 мА и
напряжении коллектор-эмиттер 10 в — 75

Граничная частота передачи тока :У транзисторов 2N2222
— 250МГц. У транзисторов 2N2222A
— 300МГц.

Максимальное напряжение коллектор — эмиттер: У транзисторов 2N2222
— 30 в.

Максимальное напряжение коллектор — база:У транзисторов 2N2222
— 60 в. У транзисторов 2N2222A
— 75 в.

Максимальное напряжение эмиттер — база:У транзисторов 2N2222
— 5 в. У транзисторов 2N2222A
— 6 в.

Максимальный ток коллектора постоянный и пульсирующий — 800 мА.

Напряжение насыщения коллектор-эмиттер :У транзисторов 2N2222 при токе коллектора 150 мА, базы 15 мА
— 0,4 в.У транзисторов 2N2222A при токе коллектора 150 мА, базы 15 мА
— 0,3 в.

Напряжение насыщения база-эмиттер :У транзисторов 2N2222 при токе коллектора 150 мА, базы 15 мА
— 1,3 в.

1,2

Рассеиваемая мощность коллектора — 500 мВт.

Использованы материалы с Popular Transistors

Транзисторы
A1015O, A1015Y, A1015GR.

Транзисторы A1015 кремниевые маломощные широкого применения, структуры p-n-p,
Корпус пластиковый TO-92.
Маркировка буквенно — цифровая, на корпусе.

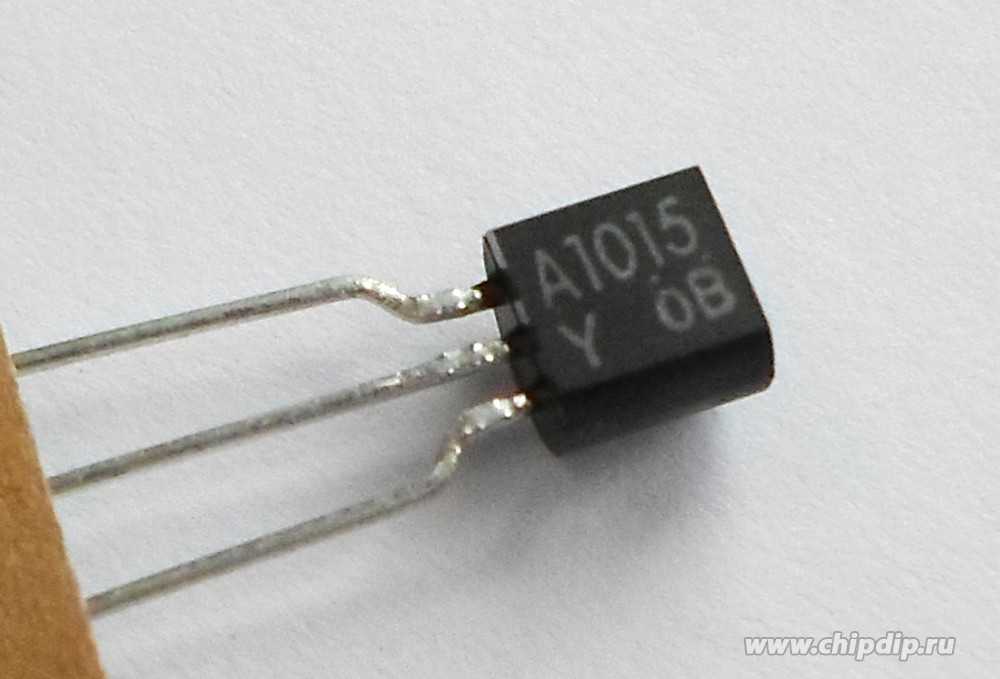

На рисунке ниже — цоколевка A1015.

Наиболее важные параметры.

Коэффициент передачи тока :У транзисторов A1015O
— от 70 до 140У транзисторов A1015Y
— от 120 до 240У транзисторов A1015GR
— от 200 до 400

Максимально допустимое напряжение коллектор-эмиттер — 50 в.

Максимально допустимое напряжение коллектор-база — 50 в.

Максимально допустимое напряжение коллектор-база — 5 в.

Максимальный ток коллектора

150

Напряжение насыщения коллектор-эмиттер — 0,3 в.

Рассеиваемая мощность коллектора — 0,4 Вт.

Граничная частота передачи тока — 4 МГц.

На главную страницу

Использование каких — либо материалов этой страницы,
допускается при наличии ссылки на сайт «Электрика это просто».

A1015 транзистор характеристики, российские аналоги, цоколевка

В технических характеристиках на транзистор A1015 указано, что это кремниевое биполярное, PNP-структуры устройство. Имея небольшие габариты он способен выдерживать: максимальное напряжения до 50 В, коллекторный ток до 150 мА. У него малый уровень собственных шумов (до 6 дБ) и хорошим коэффициентом усиления (H_FE до 700). Данные свойства позволяют использовать его во многих схемах усилителей низкой частоты (УНЧ).

Он имеет японское происхождение и полную маркировку 2SA1015, согласно стандарта Japanese Industrial Standard (JIS). Но символы «2s» опускаются при его производстве в корпусе ТО-92, из-за банальной нехватки для этого свободного места. А на внешней стоне SMD-исполнения имеется всего две буквы, указывающих на –«BA».

A1015 имеет следующую распиновку.

Основные технические параметры

Технические характеристики A1015 указывают на его основное предназначение — усиление сигналов звуковой частоты. Вместе с тем, максимальные эксплуатационные параметры способствуют его применению и в других схемах. Приведем их перечень с допустимыми значениями:

обратное напряжение между выводами: К-Б (U_{кб max}) -50 В;К-Э (U_{кэ max}) -50 В; Э-Б (U_{эб max}) -5 В;
постоянный ток: коллектора (I_{к max}) -150 мА; базы -50 мА;
мощность рассеивания (Р_{к max}) до 400 мВт;
коэффициент шума (nF) 0.5 … 6 дБ;
диапазон рабочих температур (T_stg) -65 … 150ОС.

Превышение предельно допустимых значений может привести к выходу устройства из строя.

Электрические

Основными показателями в электрических параметрах A1015, объясняющими их широкое применение в УНЧ, можно назвать: низкий уровень собственных шумов (до 6 дБ) и высоких H_FE до 400. Немаловажную роль играет его способность усиливать низкие частоты до 80 МГц. Рассмотрим их поподробней, для разных режимов измерения, при температуре окружающей среды (T_окр.) до +25ОС.

Коэффициент усиления H

_FE

A1015 подразделяется на три группы коэффициента усиления по току H_FE₁. Эти данные указываются в конце маркировки транзистора, иногда прямо на корпусе, и имеют следующие значения для устройств в ТО-92: «О»- 70 … 140; «Y»- 120 … 240; «GR» -200 … 400; «BL»- 350 … 700; для SOT-23: «L»- 130 … 200; «H»- 200 … 400.

Комплементарная пара

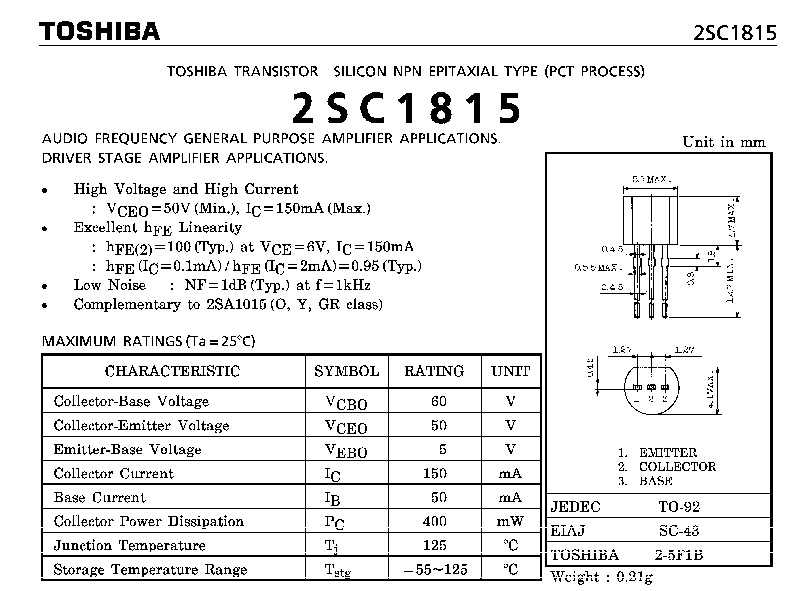

В качестве комплементарной пары A1015 производители рекомендуют использовать C1815.

Аналоги

Перечислим полноценные аналоги для A1015. Таковыми являются: 2SA561, 2SA1083, 2SA1152, 2SA564A, 2SA659, 2SA678, 2SA733, 2SA823, 2SA661, 2SA828A, 2SA999, 2SB637, BC558, BC177, BC557, KTA1015. В российских магазинах можно найти похожий KTA1266 (Korea Electronics). Из отечественных образцов, в качестве замены, можно попробовать: КТ3107Б, КТ502Е.

Производители

Производством транзистора A1015 занимаются многие различных зарубежные компаний: Unisonic Technologies, DC Components, Jiangsu Changjiang Electronics Technology, SeCoS Halbleitertechnologie, Weitron Technology, Hi-Sincerity Mocroelectronics, MAKO Semiconductor, Daya Electric Group, Willas Electronic, Micro Electronics, Guangdong Hottech Industrial, Shenzhen KOO Chin Electronics, Shike Electronics, Jiangsu High diode, Toshiba, Shenzhen Jin Yu Semiconductor, Shenzhen SLS Technology. На российском рынке они представлены такими изготовителями: Fairchild Semiconductor, INCHANGE Semiconductor, DC Components.

Маркировка: выбор транзистора

На транзисторе, а точнее его корпусе указывается маркировка, которая выведена по европейским системам и широко распространена в Европе. Маркировка указана Pro Electron. Данная система поддержана европейской ассоциацией тех, производителей, которые поставляют электронные элементы и другую продукцию.

На изделие буквы показывают следующее, первая из них B обозначает кремнёвый, а вторая D подтверждает мощность низкочастотного компонента. Затем идёт цифра устройства, т.е. 139 – это серийный номер транзистора.

Замену этому изделию можно найти на российском рынке, например, нередко применяют аналог КТ815Г. Он практически не отличается от оригинала и работает по тому же принципу, как bd139. Идентичный корпус, расположение выводов в том же порядке, исходная электрическая характеристика делают изделие надёжным и подходящим для применения.

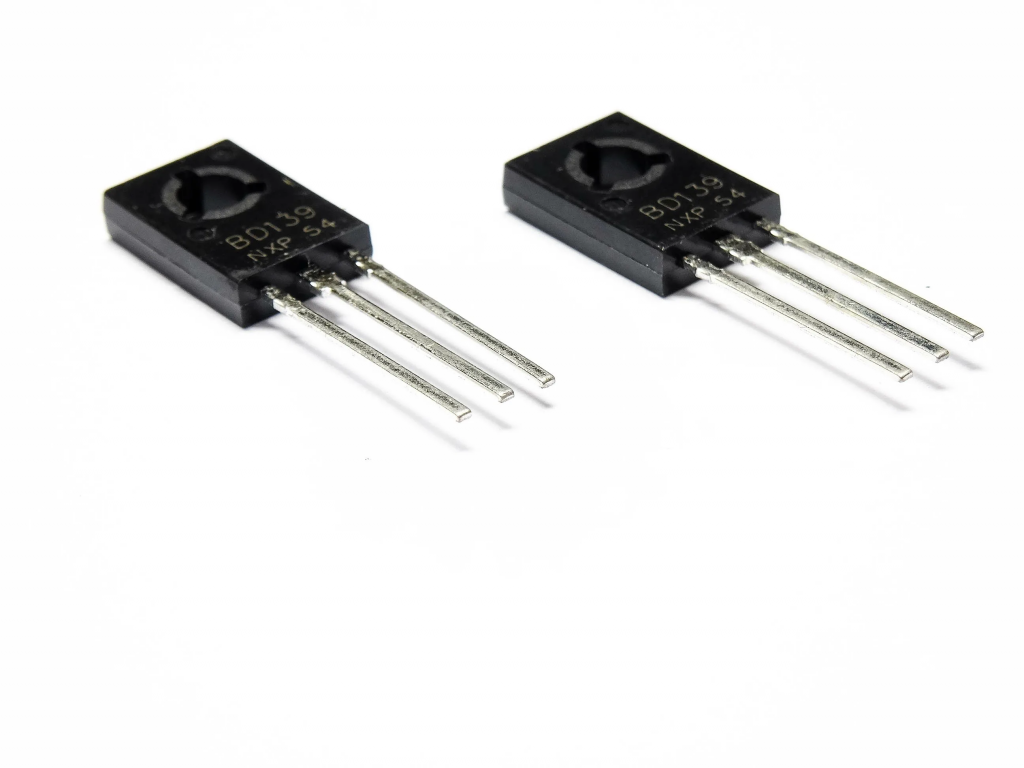

Если хочется заменить на дорогой транзистор, то можно посмотреть такие варианты, как:

Bd139G;
Bd230;
Bd349.

При выборе компонента важно внимательно изучить характеристику, чтобы она совпадала с оригиналом. Это позволит последующее применение сделать грамотным и добиться желаемого результата

A1015Y pnp транзистор комплиментарный npn, замена, распиновка, конфигурация выводов, замена, аналог smd, спецификация

Характеристики транзистора A1015Y

Тип: PNP
Напряжение, макс. -50 В
Напряжение коллектор-база, макс.: -50 В
Напряжение эмиттер-база, макс.: -5 В
Ток коллектора — непрерывный, макс.: -0,15 А
Рассеяние коллектора: 0,4 Вт
Коэффициент усиления по постоянному току (h _fe ): 120 до 240
Частота перехода, мин: 1 400
30
Рабочий и складской температурный диапазон перехода: — от 55 до +125 °C

Упаковка: ТО-92

Распиновка A1015Y

A1015Y выпускается в пластиковом корпусе ТО-92. Если смотреть на плоскую сторону с выводами, направленными вниз, три вывода, выходящие из транзистора, слева направо: вывод эмиттера, коллектора и базы. Вот изображение, показывающее схему выводов этого транзистора.

_FE

Транзистор A1015Y может иметь усиление по току от 120 до 240 .

70 400 70 140 1040 400

SMD версия транзистора A1015Y

2SA1037 (SOT-23), 2SA1037-Q (SOT-23), 2SA1162 (SOT-23), 2SA1162-Y (SOT-23), 2SA1586 (SOT-323) , 2SA1586-Y (SOT-323), 2SA1832 (SOT-23), 2SA1832-Y (SOT-23), 2SA812 (SOT-23), FJX733 (SOT-323), FJX733Y (SOT-323), KSA812 (SOT -23), КТА1504 (СОТ-23), КТА1504С (СОТ-23), КТА1504С-У (СОТ-23), КТА1504У (СОТ-23) и ТМБТ3906 (SOT-23) — SMD-версия транзистора A1015Y. Эти транзисторы однотипны, имеют схожие параметры и предназначены для поверхностного монтажа.
