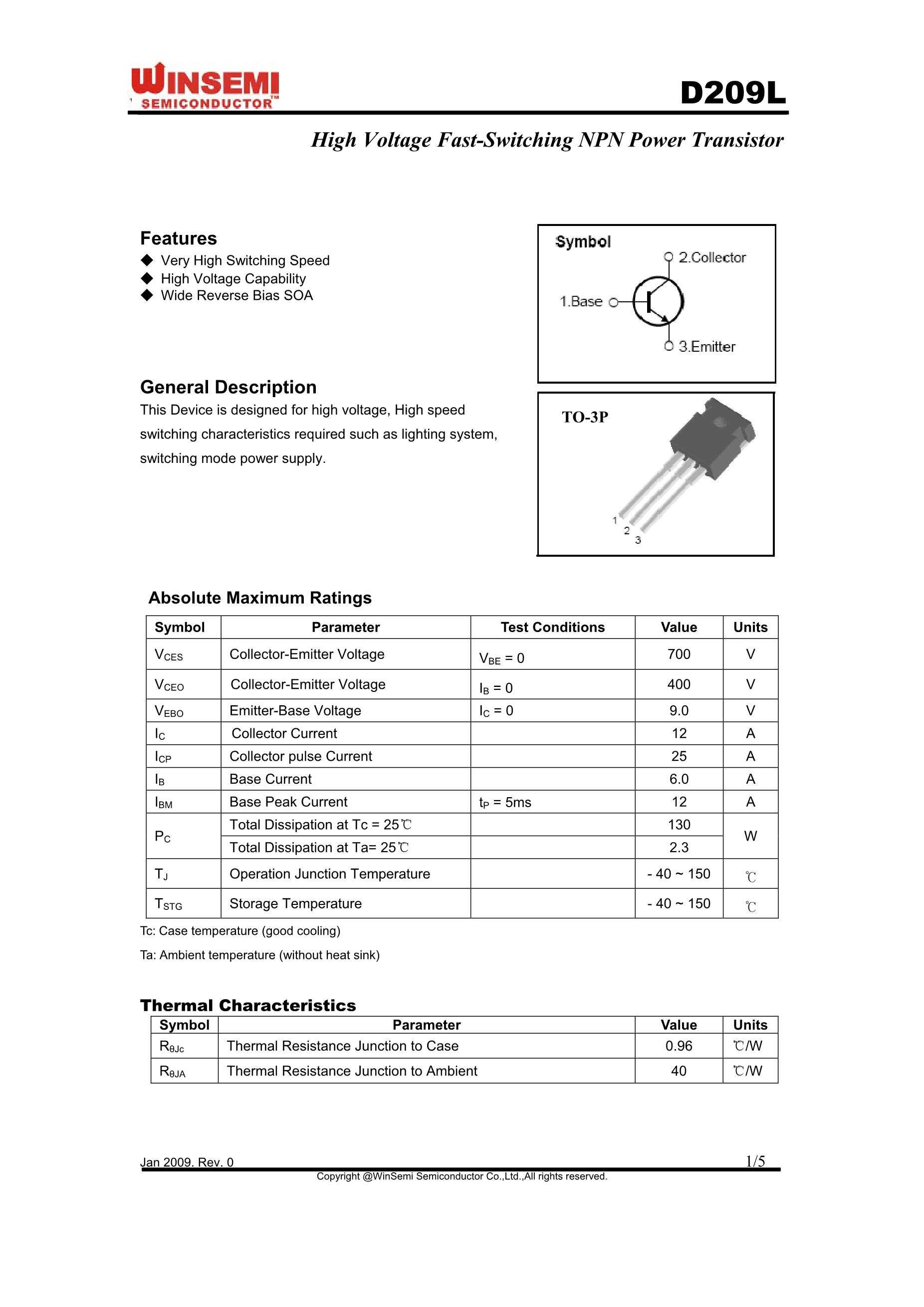

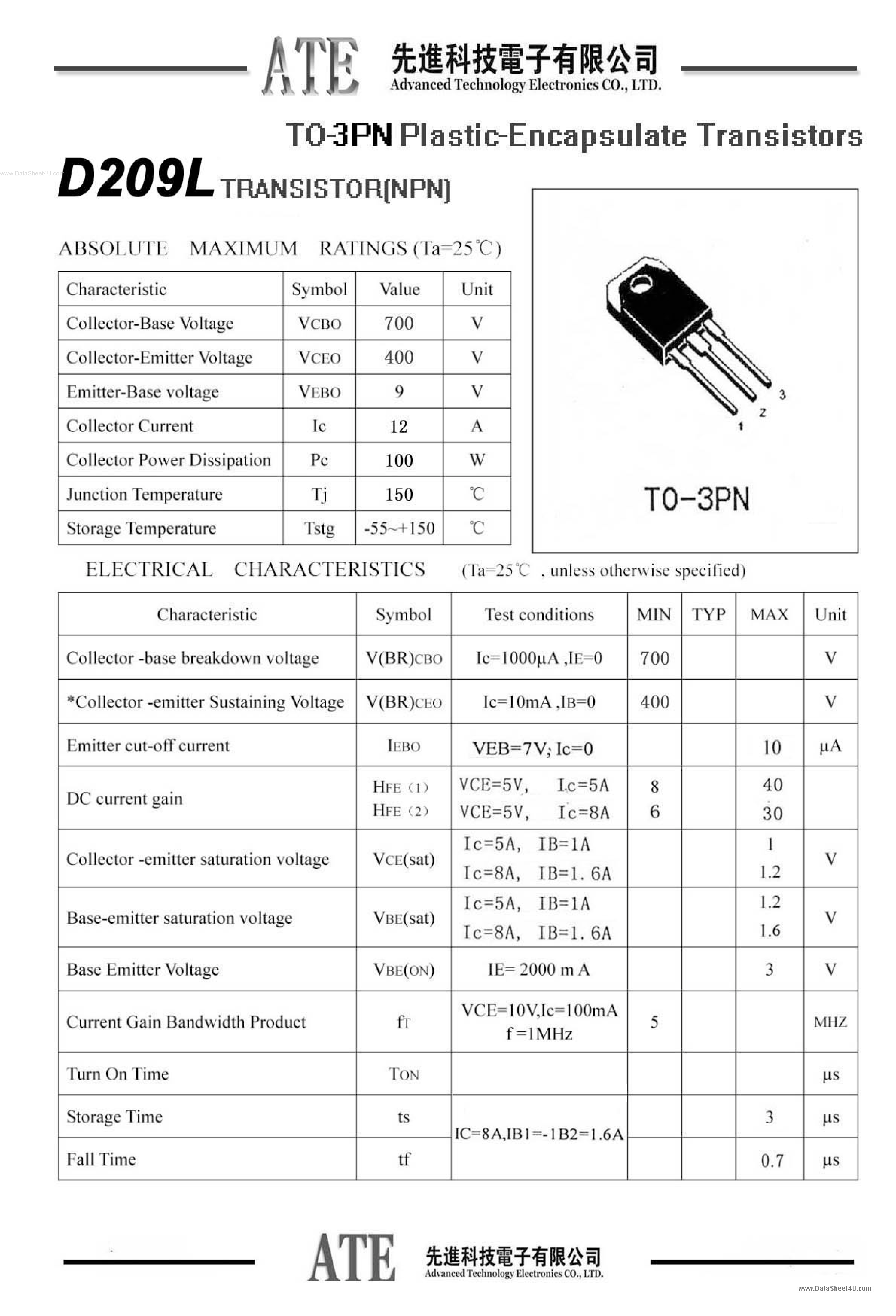

Транзистор d209l

Сфера использования

Сегодня IGBT транзисторы применяются в сетях с показателем напряжения до 6,5 кВт, обеспечивая при этом безопасную и надежную работу электрооборудования. Имеется возможность использования инвертора, частотно регулируемых приводов, сварочных аппаратов и импульсных регуляторов тока.

Сверхмощные разновидности IGBT используются в мощных приводах управления троллейбусов и электровозов. Их применение позволяет повысить КПД, обеспечив максимально возможную плавность хода техники, оперативно управляя выходом электродвигателей на их полную мощность. Силовые транзисторы применяются в цепях с высоким напряжением. Они используются в схемах бытовых кондиционеров, посудомоечных машин, блоков питания в телекоммуникационном оборудовании и в автомобильном зажигании.

Корпуса чип-компонентов

Достаточно условно все компоненты поверхностного монтажа можно разбить на группы по количеству выводов и размеру корпуса:

выводы/размер	Очень-очень маленькие	Очень маленькие	Маленькие	Средние
2 вывода	SOD962 (DSN0603-2), WLCSP2*, SOD882 (DFN1106-2), SOD882D (DFN1106D-2), SOD523, SOD1608 (DFN1608D-2)	SOD323, SOD328	SOD123F, SOD123W	SOD128
3 вывода	SOT883B (DFN1006B-3), SOT883, SOT663, SOT416	SOT323, SOT1061 (DFN2020-3)	SOT23	SOT89, DPAK (TO-252), D2PAK (TO-263), D3PAK (TO-268)
4-5 выводов	WLCSP4*, SOT1194, WLCSP5*, SOT665	SOT353	SOT143B, SOT753	SOT223, POWER-SO8
6-8 выводов	SOT1202, SOT891, SOT886, SOT666, WLCSP6*	SOT363, SOT1220 (DFN2020MD-6), SOT1118 (DFN2020-6)	SOT457, SOT505	SOT873-1 (DFN3333-8), SOT96
> 8 выводов	WLCSP9*, SOT1157 (DFN17-12-8), SOT983 (DFN1714U-8)	WLCSP16*, SOT1178 (DFN2110-9), WLCSP24*	SOT1176 (DFN2510A-10), SOT1158 (DFN2512-12), SOT1156 (DFN2521-12)	SOT552, SOT617 (DFN5050-32), SOT510

Конечно, корпуса в таблице указаны далеко не все, так как реальная промышленность выпускает компоненты в новых корпусах быстрее, чем органы стандартизации поспевают за ними.

Корпуса SMD-компонентов могут быть как с выводами, так и без них. Если выводов нет, то на корпусе есть контактные площадки либо небольшие шарики припоя (BGA). Также в зависимости от фирмы-производителя детали могут могут различаться маркировкой и габаритами. Например, у конденсаторов может различаться высота.

Большинство корпусов SMD-компонентов предназначены для монтажа с помощью специального оборудования, которое радиолюбители не имеют и врядли когда-нибудь будет иметь. Связано это с технологией пайки таких компонентов. Конечно, при определённом упорстве и фанатизме можно и в домашних условиях паять BGA-микросхемы.

Типы корпусов SMD по названиям

Название	Расшифровка	кол-во выводов
SOT	small outline transistor	3
SOD	small outline diode	2
SOIC	small outline integrated circuit	>4, в две линии по бокам
TSOP	thin outline package (тонкий SOIC)	>4, в две линии по бокам
SSOP	усаженый SOIC	>4, в две линии по бокам
TSSOP	тонкий усаженный SOIC	>4, в две линии по бокам
QSOP	SOIC четвертного размера	>4, в две линии по бокам
VSOP	QSOP ещё меньшего размера	>4, в две линии по бокам
PLCC	ИС в пластиковом корпусе с выводами, загнутыми под корпус с виде буквы J	>4, в четыре линии по бокам
CLCC	ИС в керамическом корпусе с выводами, загнутыми под корпус с виде буквы J	>4, в четыре линии по бокам
QFP	квадратный плоский корпус	>4, в четыре линии по бокам
LQFP	низкопрофильный QFP	>4, в четыре линии по бокам
PQFP	пластиковый QFP	>4, в четыре линии по бокам
CQFP	керамический QFP	>4, в четыре линии по бокам
TQFP	тоньше QFP	>4, в четыре линии по бокам
PQFN	силовой QFP без выводов с площадкой под радиатор	>4, в четыре линии по бокам
BGA	Ball grid array. Массив шариков вместо выводов	массив выводов
LFBGA	низкопрофильный FBGA	массив выводов
CGA	корпус с входными и выходными выводами из тугоплавкого припоя	массив выводов
CCGA	СGA в керамическом корпусе	массив выводов
μBGA	микро BGA	массив выводов
FCBGA	Flip-chip ball grid array. Массив шариков на подложке, к которой припаян кристалл с теплоотводом	массив выводов
LLP	безвыводной корпус

Из всего этого зоопарка чип-компонентов для применения в любительских целях могут сгодиться: чип-резисторы, чип-конденсаторы , чип-индуктивности, чип-диоды и транзисторы, светодиоды, стабилитроны, некоторые микросхемы в SOIC корпусах. Конденсаторы обычно выглядят как простые параллелипипеды или маленькие бочонки. Бочонки — это электролитические, а параллелипипеды скорей всего будут танталовыми или керамическими конденсаторами.

Основная классификация транзисторов, параметры

Основная классификация транзисторов ведется по исходному материалу, на основе которого они сделаны, максимальной допустимой мощности, рассеиваемой на коллекторе и частотным свойствам.

Эти параметры определяют их основные области применения. По мощности транзисторы делят на:

• транзисторы малой мощности,
• транзисторы средней мощности,
• транзисторы большой мощности.

По частоте транзисторы делят на:

• низкочастотные,
• среднечастотные,
• высокочастотные,
• сверхвысокочастотные.

По исходному полупроводниковому материалу транзисторы разделяют на:

• германиевые,
• кремниевые.

Основными параметрами биполярных транзисторов являются:

• статический коэффициент усиления по току а в схеме с общей базой;
• статический коэффициент усиления по току |3 в схеме с общим эмиттером. Параметры аир связаны зависимостями вида в = а/(1 — а) или а = в/(1 + в);
• обратный ток коллектора Іко;
• граничная fгр и предельная fh21 частоты коэффициента передачи тока.

Основными параметрами полевых транзисторов являются:

• напряжение отсечки U0 — приложенное к затвору напряжение, при котором перекрывается сечение канала;
• максимальный ток стока Іс. макс;
• напряжения: между затвором и стоком Uзс, между стоком и истоком Uси и между затвором и истоком Uзи;
• входная Свх, проходная Спр и выходная Свых емкости.

Маркировка SMD-компонентов

Мне иногда кажется, что маркировка современных электронных компонентов превратилась в целую науку, подобную истории или археологии, так как, чтобы разобраться какой компонент установлен на плату иногда приходитсяпровести целый анализ окружающих его элементов. В этом плане советские выводные компоненты, на которых текстом писался номинал и модель были просто мечтой для любителя, так как не надо было ворошить груды справочников, чтобы разобраться, что это за детали.

Причина кроется в автоматизации процесса сборки. SMD компоненты устанавливаются роботами, в которых установлены сециальные бабины (подобные некогда бабинам с магнитными лентами), в которых расположены чип-компоненты. Роботу все равно, что там в бабине и есть ли у деталей маркировка. Маркировка нужна человеку.

Виды записи

Производители транзисторов применяют два основных типа шифрования – это цветовая и кодовая маркировки. Однако ни один, ни другой не имеют единых стандартов. Каждый завод, производящий полупроводниковые приборы (транзисторы, диоды, стабилитроны и т. д.), принимает свои кодовые и цветовые обозначения. Можно встретить транзисторы одной группы и типа, изготовленные разными заводами, и маркированы они будут по-разному. Или наоборот: элементы будут различными, а обозначения на них – идентичными. В таких случаях различать их можно только по дополнительным признакам. Например, по длине выводов эмиттера и коллектора либо по окраске противоположной (или торцевой) поверхности. Маркировка полевых транзисторов ничем не отличается от меток на других приборах. Такая же ситуация и с полупроводниковыми элементами зарубежного производства: каждым заводом-изготовителем применяются свои типы обозначений.

Цветовая маркировка диодов в корпусах SOD-80

Корпус SOD-80, известный также как MELF, представляет из себя маленький стеклянный цилиндр с металлическими выводами. Примеры маркировки диодов.

Маркировка 2Y4 к 75Y (E24 серия) BZV49 1W кремниевый стабилитрон (2.4 – 75V) Маркировка C2V4 к C75 (E24 серия) BZV55 500mW кремниевый стабилитрон (2.4 – 75V)

Катодный вывод помечен цветным кольцом.

Маркировка приборов цветными кольцами.

Вывод катода	Прибор
Черный (Black)	BAS32, BAS45, BAV105 LL4148, 50, 51,53, LL4448 BB241,BB249
Черный и кочичневый (Black Brown)	LL4148, LL914
Черный и оранжевый (Black Orange)	LL4150, BB219
Коричневый и зеленый (Brown Green)	LL300
Коричневый и черный (Brown Black)	LL4448
Красный (Red)	BA682
Красный и оранжевый (Red Orange)	BA683
Красный и зеленый (Red Green)	BA423L
Красный и белый (Red White)	LL600
Оранжевый и желтый (Orange Yellow)	LL3595
Желтый (Yellow)	BZV55,BZV80,BZV81 series zeners
Зеленый (Green)	BAV105, BB240
Зеленый и черный (Green Black)	BAV100
Зеленый и кочичневый (Green Brown)	BAV101
Зеленый и красный (Green Red)	BAV102
Зеленыый и оранжевый (Green Orange)	BAV103
Серый (Gray)	BAS81, 82, 83, 85, 86
Белый (White)	BB219
Белый и зеленый (White Green)	BB215

Схема КТ315

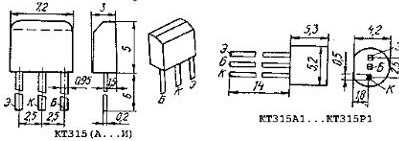

Схема достаточно простая. У транзистора корпус выполняется в трех видах: КТ-13 (уже не выпускают), КТ-26 (ТО-92) или КТ-46А. Их распиновка абсолютно идентична и приближена к самой первой версии. Сделаны они из пластмассы.

Распиновка КТ315

Следующим составляющим значиться три варианта вывода, выполненного из кремния: эмиттер, коллектор и база (необходимо подчеркнуть, что именно в таком порядке располагаются диоды).

12 недорогих наборов электроники для самостоятельной сборки и пайки

Моя личная подборка конструкторов с Aliexpress «сделай сам» для пайки от простых за 153 до 2500 рублей. Дочке 5 лет — надо приучать к паяльнику))) — пусть пока хотя-бы смотрит — переходи посмотреть, один светодиодный куб чего только стоит

Слева КТ315, справа КТ361

Транзисторы в корпусе типа КТ-26

Для обозначения группы используется следующая цветная маркировка транзисторов: группе А соответствует темно-красная точка, Б – желтая, В – темно-зеленая, Г – голубая, Д – синяя, Е – белая, Ж – темно-коричневая, И – серебристая, К – оранжевая, Л – светло-табачная, М – серая.

Тип обозначают посредством указанных ниже символов и красок.

• КТ203 соответствует прямоугольный треугольник (катетами вниз и вправо) либо темно-красная точка.
• КТ208 – маленький круг (для этого типа цветовой маркировки нет).
• К209 – ромб (серая точка).
• К313 – символ, напоминающий перевернутую букву Т (оранжевая точка).
• КТ326 – перевернутый равносторонний треугольник (коричневая точка).
• КТ339 – равносторонний треугольник (голубая точка).
• КТ342 – четверть круга (синяя точка).
• КТ502 – полкруга (желтая точка); КТ503 – круг (белая точка).
• КТ3102 – прямоугольный треугольник катетами вверх и влево (темно-зеленая точка).
• КТ3157 – прямоугольный треугольник катетами влево и вниз (цветового обозначения нет).
• К366 – буква Т (цвета нет).
• КТ6127 – перевернутая буква П.
• КТ632 – символьного обозначения нет (серебристая точка).
• КТ638 – без символа (оранжевая точка).
• КТ680 – буква Г.
• КТ681 – вертикальная палочка.
• КТ698 – буква П.
