Биполярный транзистор 2SA1273 — описание производителя. Основные параметры. Даташиты.
Наименование производителя: 2SA1273
Тип материала: Si
Полярность: PNP
Максимальная рассеиваемая мощность (Pc): 1
W
Макcимально допустимое напряжение коллектор-база (Ucb): 30
V
Макcимальный постоянный ток коллектора (Ic): 2
A
Предельная температура PN-перехода (Tj): 150
°C
Граничная частота коэффициента передачи тока (ft): 120
MHz
Ёмкость коллекторного перехода (Cc): 12
pf
Статический коэффициент передачи тока (hfe): 100

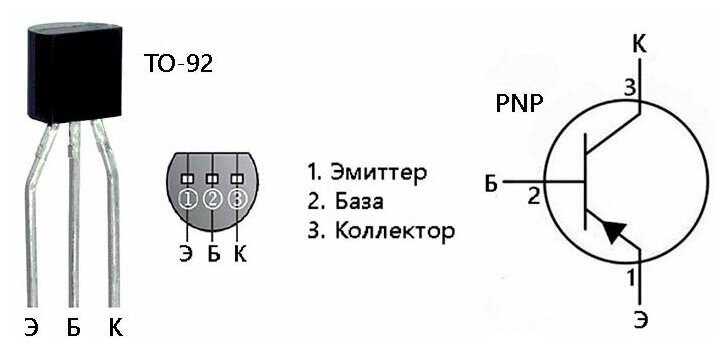

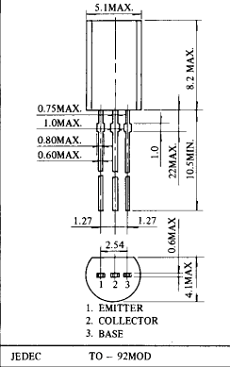

Корпус транзистора:
2SA1273

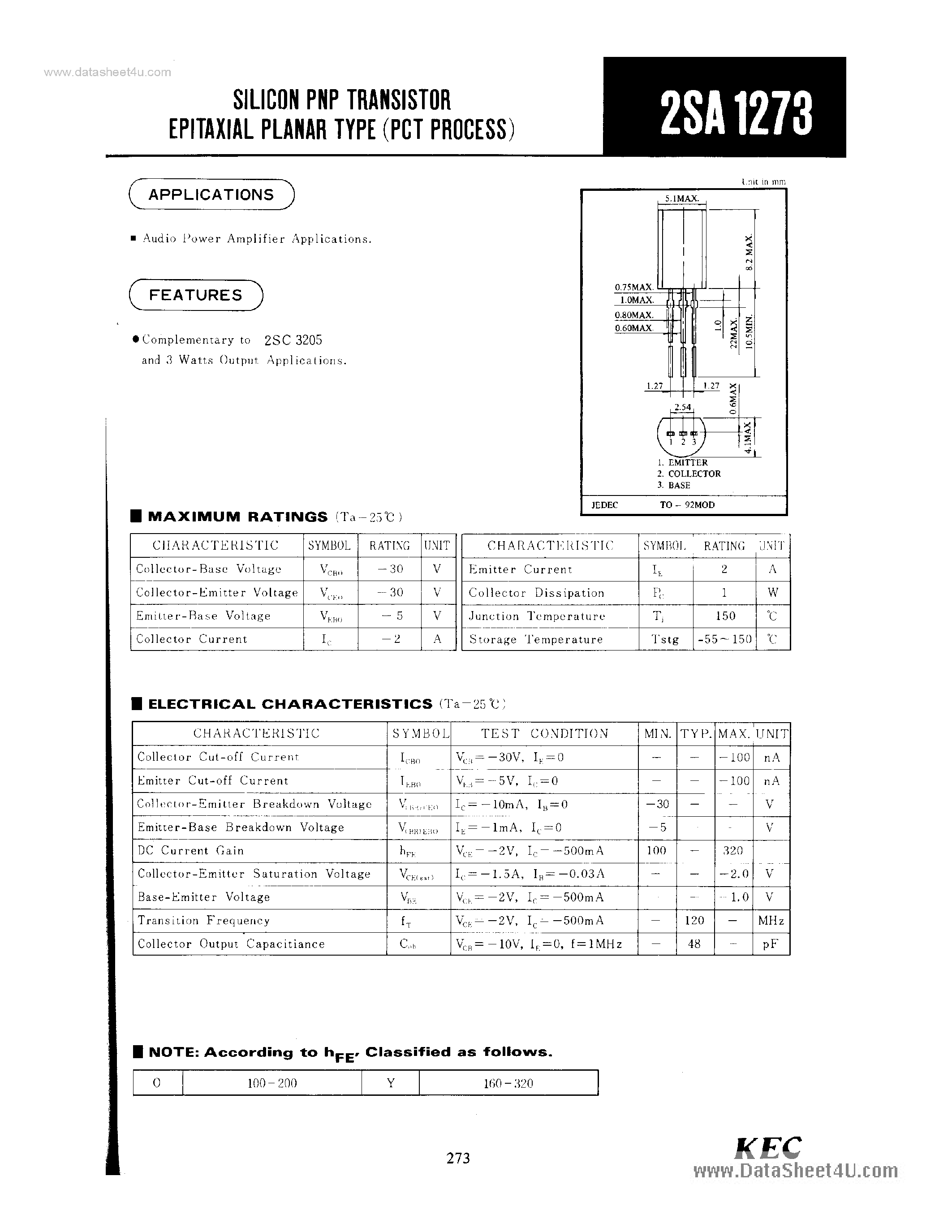

Datasheet (PDF)
..1. Size:495K no 2n3904 2n3906 2n5401 2n5551 2sa1271 2sa1273 2sa1275 2sa1276 2sa1366 2sa1657 2sa1658 2sb1366 2sb988 2sc3190 2sc3191 2sc3192.pdf
..2. Size:34K kec 2sa1273.pdf
8.1. Size:144K jmnic 2sa1279.pdf
JMnic Product Specification Silicon PNP Power Transistors 2SA1279 DESCRIPTION With TO-220F package Low collector saturation voltage APPLICATIONS High current switching applications PINNING PIN DESCRIPTION1 Base 2 CollectorFig.1 simplified outline (TO-220F) and symbol3 EmitterAbsolute maximum ratings (Ta=25) SYMBOL PARAMETER CONDITIONS VALUE UNITVCBO Collec
8.2. Size:240K jmnic 2sa1276.pdf
JMnic Product Specification Silicon PNP Power Transistors 2SA1276 DESCRIPTION With TO-220 package Complement to type 2SC3230 Good linearity of hFE APPLICATIONS General purpose applications PINNING PIN DESCRIPTION1 Emitter Collector;connected to 2 mounting base Fig.1 simplified outline (TO-220) and symbol 3 BaseAbsolute maximum ratings(Ta=25) SYMBOL P
8.3. Size:39K kec 2sa1270.pdf
8.4. Size:39K kec 2sa1271.pdf
8.5. Size:174K inchange semiconductor 2sa1279.pdf
isc Silicon PNP Power Transistor 2SA1279DESCRIPTIONCollector-Emitter Breakdown Voltage: V = -60V(Min)(BR)CEOGood Linearity of hFEMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for high current switching applicationsABSOLUTE MAXIMUM RATINGS(T =25)aSYMBOL PARAMETER VALUE UNITV Collector-Base Voltage -60
8.6. Size:219K inchange semiconductor 2sa1276.pdf
isc Silicon PNP Power Transistor 2SA1276DESCRIPTIONCollector-Emitter Breakdown Voltage: V = -30V(Min)(BR)CEOGood Linearity of hFEComplement to Type 2SC3230Minimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for general purpose applications.ABSOLUTE MAXIMUM RATINGS(T =25)aSYMBOL PARAMETER VALUE UNITV Col
Другие транзисторы… 2SA1266
, 2SA1267
, 2SA1268
, 2SA1269
, 2SA127
, 2SA1270
, 2SA1271
, 2SA1272
, S9013
, 2SA1274
, 2SA1275
, 2SA1276
, 2SA1277
, 2SA1278
, 2SA1279
, 2SA128
, 2SA1280
.
Расчёт мощности для выбора блока питания
Залог надёжной работы любой светодиодной ленты – это правильно подобранный блок питания. Выбирать БП для одноцветной led-ленты на SMD 5050 следует по двум параметрам: выходному напряжению и мощности, которую он способен выдать в нагрузку. Выходное напряжение БП должно совпадать с напряжением питания светодиодной ленты. В большинстве случаев оно равно 12 В, реже 24 В. Мощность рассчитывается исходя из длины ленты и её плотности. Для облегчения расчётов существует специальная таблица, где указана мощность потребления 1 метра с учётом типа светодиодов и плотности монтажа. Касательно ленты на SMD 5050 имеем следующие данные:
- 30 led/m – 7,2 Вт;
- 60 led/m – 14,4 Вт;
- 120 led/m – 28,8 Вт;
- 240 led/m – 57,6 Вт.
Здесь значения мощности указаны для режима максимальной яркости. Это значит, что RGB-лента, работая в режиме одно цвета, будет потреблять энергии в 3 раза меньше, т.к. задействован будет только 1 из 3 кристаллов.
Мощность БП определим по формуле:
- P1м – мощность потребления одного метра, Вт;
- N – общая длина всех отрезков, подключаемых к БП, м;
- K – коэффициент запаса по мощности. Обычно К=1,2.
Для подключения RGB-светодиодной ленты на SMD 5050 кроме блока питания понадобится RGB-контроллер. Как правильно выбрать RGB-контроллер, в каких случаях нужен усилитель сигнала и какая схема подключения лучше? Ответы на эти вопросы можно найти в статье «Подключение RGB-лент разной длины».

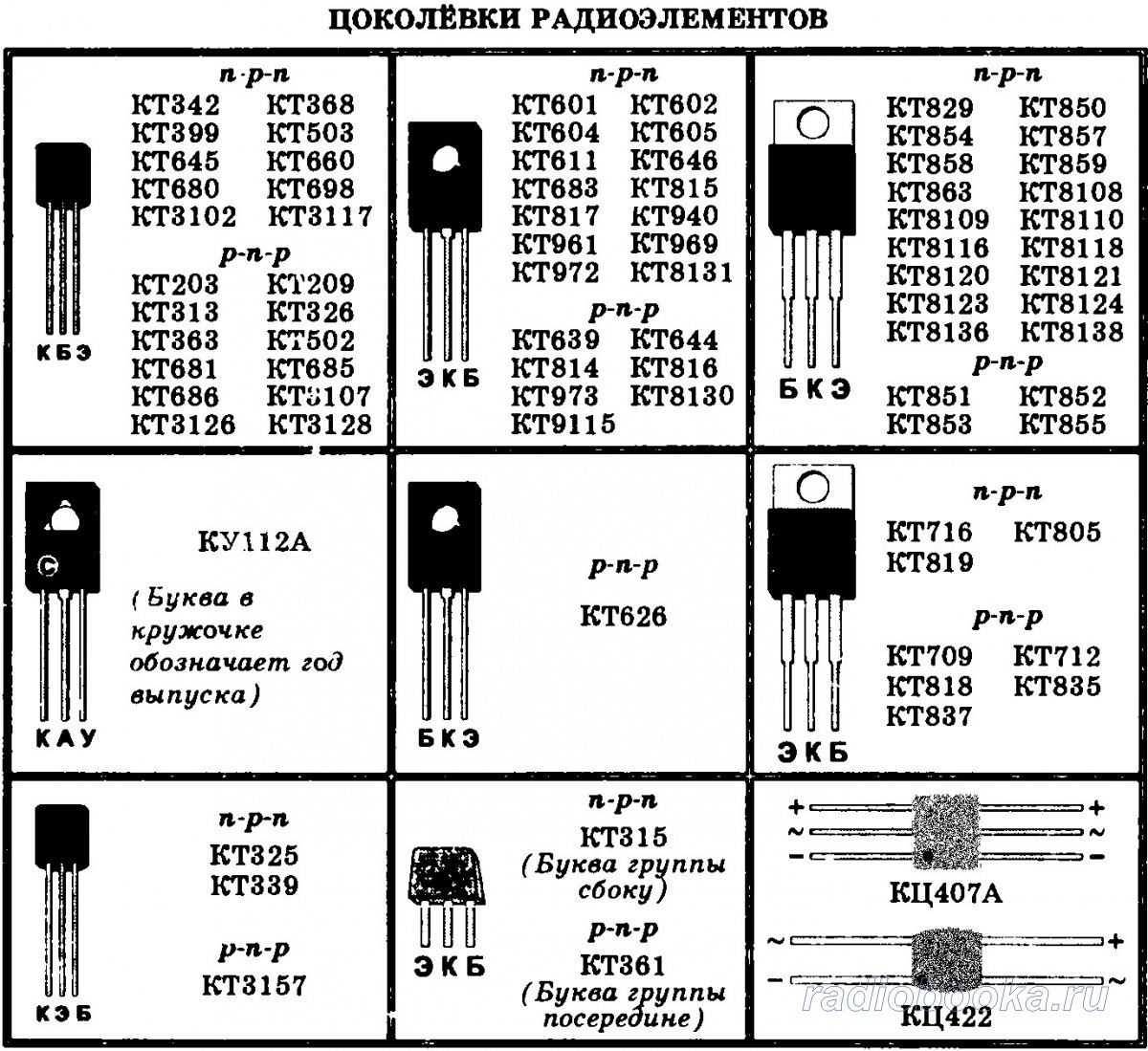

Маркировка транзисторов в соответствии с советской системой классификации.
У транзисторов,разработанных до 1964
года условные обозначения типа состоят из двух или трех элементов.
Первый элемент обозначения — буква П, означающая, что данная деталь и является, собственно,
транзистором.
Биполярные транзисторы в герметичном корпусе обозначались двумя буквами — МП, буква М означала
модернизацию.
Второй элемент обозначения — одно, двух или
трехзначное число, которое определяет порядковый
номер разработки и подкласс транзистора, по роду полупроводникового материала,
значениям допустимой рассеиваемой мощности и
граничной(или предельной) частоты.
От 1 до 99 — германиевые маломощные низкочастотные транзисторы.
От 101 до 199 — кремниевые маломощные низкочастотные транзисторы.
От 201 до 299 — германиевые мощные низкочастотные транзисторы.
От 301 до 399 — кремниевые мощные низкочастотные транзисторы.
От 401 до 499 — германиевые высокочастотные и СВЧ маломощные транзисторы.
От 501 до 599 — кремниевые высокочастотные и СВЧ маломощные транзисторы.
От 601 до 699 — германиевые высокочастотные и
СВЧ мощные транзисторы.
От 701 до 799 — кремниевые высокочастотные и СВЧ
мощные транзисторы.
Третьим элементом может быть буква, определяющая классификацию по параметрам транзисторам, изготовленной по одной технологии.
Например: МП42 — транзистор германиевый, низкочастотный, маломощный, номер разработки — 42
П401 — транзистор германиевый, маломощный,высокочастотный, номер разработки — 1.
Начиная с 1964 года была введена другая система обозначений, действовшая до 1978 года.
Ее появление было связано с появлением большого числа новых серий разнообразных
полупроводниковых приборов, в частности — полевых транзисторов.
Для обозначения исходного материала используются следующие символы(первый элемент обозначения):
Буква Г или цифра 1 — германий.
Буква К или цифра 2 — кремний.
Буква А или цифра 3 — арсенид галлия.
Второй элемент — буква Т, означает биполярный
транзистор, буква П — транзистор полевый.
В качестве третьего элемента обозначения используются девять цифр, характеризующих подклассы транзисторов по значениям рассеиваемой мощности и граничной частоты.
1 -транзисторы маломощные(до 0,3 ватт) низкочастотные(до 3 МГц).
2 — транзисторы маломощные(до 0,3 ватт) средней частоты(до 30 МГц).
3 — транзисторы маломощные(до 0,3 ватт) высокочастотные.
4- транзисторы средней мощности(до 1,5 ватт), низкочастотные(до 3 МГц).
5 -транзисторы средней мощности(до 1,5 ватт),средней частоты(до 30 МГц).
6-транзисторы средней мощности(до 1,5 ватт),высокочастотные
и СВЧ.
7 — транзисторы мощные(свыше 1,5 ватт), низкочастотные(до 3 МГц).
8- транзисторы мощные(свыше 1,5 ватт), средней частоты(до 30 МГц).
9 — транзисторы мощные(свыше 1,5 ватт), высокочастотные и СВЧ.
Четвертый и пятый элементы обозначения —
определяют порядковый номер разработки.
Пример: КТ315А кремниевый биполярный транзистор,
маломощный, высокочастотный,подкласс А.
С 1978 года были введены изменения,
первые два символа обозначающие материал
и подкласс транзистора остались преждними.
Изменения коснулись обозначения функциональных
возможностей — третьего элемента.
Для биполярных транзисторов:
1 — транзистор с рассеиваемой мощностью до
1 ватта и граничной частотой до 30 МГц.
2- транзистор с рассеиваемой мощностью до
1 ватта и граничной частотой до 300 МГц.
4 — транзистор с рассеиваемой мощностью до
1 ватта и граничной частотой более 300 МГц.
7 — транзистор с рассеиваемой мощностью более
1 ватта и граничной частотой до 30 МГц.
8 — транзистор с рассеиваемой мощностью более
1 ватта и граничной частотой до 300 МГц.
9 — транзистор с рассеиваемой мощностью более
1 ватта и граничной частотой свыше 300 МГц.
Те же обозначения действительны и для полевых транзисторов.
Для обозначения порядкового номера разработки
используют трехзначные числа от 101 до 999(следующие три знака).
Для дополнительной классификации используют
буквы русского алфавита, от А до Я.
Цифра, написанная через дефис после седьмого элемента — обозначения модификаций бескорпусных транзисторов:
1 — с гибкими выводами без кристаллодержателя.
2 -с гибкими выводами на кристаллодержателе.
3 — с жесткими выводами без кристаллодержателя.
4 — с жесткими выводами на кристаллодержателе.
5 — с контактными площадками без кристаллодержателя и без выводов.
6 — с контактными площадками на кристаллодержателе, но без выводов.
Пример:КТ2115А-2 кремниевый биполярный транзистор для устройств широкого применения,
маломощный, высокочастотный, бескорпусный с гибкими выводами на кристаллодержателе.
В общем, — без хорошего каталога не разберешься.
Маркировка SMD-компонентов
Мне иногда кажется, что маркировка современных электронных компонентов превратилась в целую науку, подобную истории или археологии, так как, чтобы разобраться какой компонент установлен на плату иногда приходитсяпровести целый анализ окружающих его элементов. В этом плане советские выводные компоненты, на которых текстом писался номинал и модель были просто мечтой для любителя, так как не надо было ворошить груды справочников, чтобы разобраться, что это за детали.
Причина кроется в автоматизации процесса сборки. SMD компоненты устанавливаются роботами, в которых установлены сециальные бабины (подобные некогда бабинам с магнитными лентами), в которых расположены чип-компоненты. Роботу все равно, что там в бабине и есть ли у деталей маркировка. Маркировка нужна человеку.
Зачем нужна маркировка
Современному радиолюбителю сейчас доступны не только обычные компоненты с выводами, но и такие маленькие, темненькие, на которых не понять что написано, детали. Они называются “SMD”. По-русски это значит “компоненты поверхностного монтажа”. Их главное преимущество в том, что они позволяют промышленности собирать платы с помощью роботов, которые с огромной скоростью расставляют SMD-компоненты по своим местам на печатных платах, а затем массово “запекают” и на выходе получают смонтированные печатные платы. На долю человека остаются те операции, которые робот не может выполнить. Пока не может.
Маркировка на практике
Применение чип-компонентов в радиолюбительской практике тоже возможно, даже нужно, так как позволяет уменьшить вес, размер и стоимость готового изделия. Да ещё и сверлить практически не придётся
Другое важное качество компонентов поверхностного монтажа заключается в том, что благодаря своим малым размерам они вносят меньше паразитных явлений
Дело в том, что любой электронный компонент, даже простой резистор, обладает не только активным сопротивлением, но также паразитными ёмкостью и индуктивностью, которые могут проявится в виде паразитных сигналов или неправильной работы схемы. SMD-компоненты обладают малыми размерами, что помогает снизить паразитную емкость и индуктивность компонента, поэтому улучшается работа схемы с малыми сигналами или на высоких частотах.

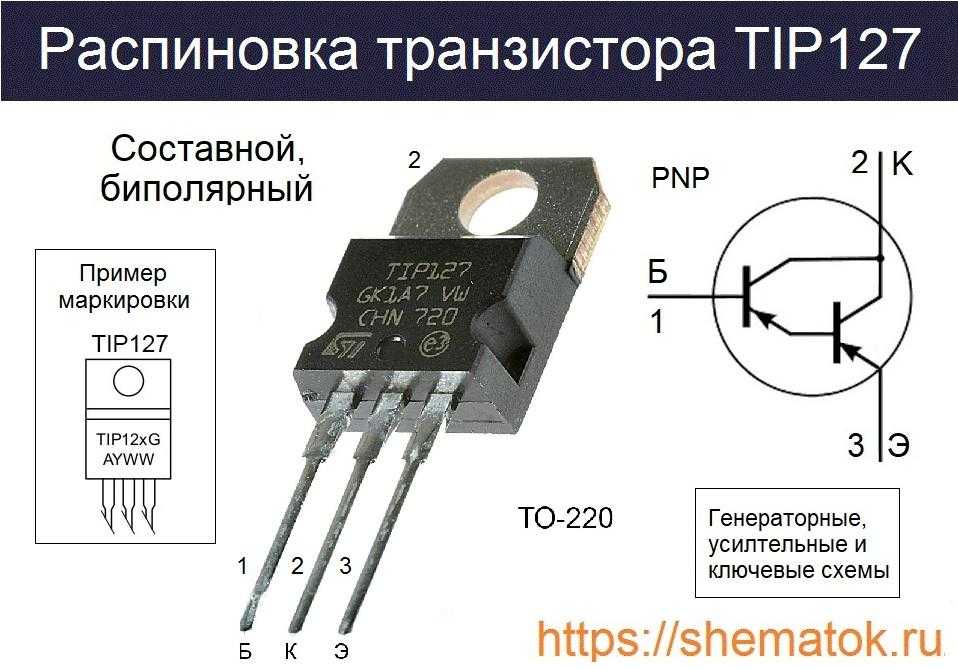

Разнообразные корпуса транзисторов.
Маркировка SMD компонентов
SMD компоненты все чаще используются в промышленных и бытовых устройствах. Поверхностный монтаж улучшил производительность по сравнению с обычным монтажом, так как уменьшились размеры компонентов, а следовательно и размеры дорожек. Все эти факторы снизили паразитические индуктивности и емкости в электрических цепях.
| Код | Сопротивление |
| 101 | 100 Ом |
| 471 | 470 Ом |
| 102 | 1 кОм |
| 122 | 1.2 кОм |
| 103 | 10 кОм |
| 123 | 12 кОм |
| 104 | 100 кОм |
| 124 | 120 кОм |
| 474 | 470 кОм |
Маркировка импортных SMD
Маркировка импортных SMD транзисторов происходит в основном по нескольким принятым системам. Одна из них – это система маркировки полупроводниковых приборов JEDEC.Согласно ей первый элемент – это число п-н переходов, второй элемент – тип номинал, третий – серийный номер, при наличие четвертого – модификации.
Вторая распространенная система маркировка – европейская. Согласно ей обозначение SMD транзисторов происходит по следующей схеме: первый элемент – тип исходного материала, второй – подкласс прибора, третий элемент – определение применение данного элемента, четвертый и пятый – основную спецификацию элемента.
Третьей популярной системой маркировки является японская. Эта система скомбинировала в себе две предыдущие. Согласно ей первый элемент – класс прибора, второй – буква S, ставится на всех полупроводниках, третий – тип прибора по исполнению, четвертый – регистрационный номер, пятый – индекс модификации, шестой – (необязательный) отношение к специальным стандартам.
Будет интересно Диод 1n4007: характеристики, маркировка и datasheets
Что бы к Вам ни попало в руки, для полной идентификации данного элемента следует применять маркировочные таблицы и по ним определить все характеристики данного элемента. По оценкам специалистов соотношение между производством ЭРЭ в обычном и SMD-исполнении должно приблизиться к 30:70. Многие радиолюбители уже начинают с успехом осваивать применение SMD в своих конструкциях.

Поиск
Возможна отправка в тот же день. Paypal принят, закажите онлайн сегодня!
Внимательно выберите номер детали, производителя и упаковку из приведенной ниже таблицы, а затем добавьте в корзину, чтобы перейти к оформлению заказа.
Купите сейчас, вам понравится ✓Отправьте заказ в тот же день! ✓Доставка по всему миру! ✓Ограниченная распродажа ✓Легкий возврат.
| Обзор продукта | |
| Название продукта | Поиск |
| Доступное количество | Возможна отправка немедленно |
| Модель №. | |
| Код ТН ВЭД | 8529 |
| Минимальное количество | Начиная с одной детали |
| Атрибуты продукта | |
| Категории |
Поиск |
| идентификатор продукта | |
| артикул | |
| gtin14 | |
| тп | |
| Статус детали | Активный |
Все основные кредитные и дебетовые карты через PayPal.
Мы никогда не храним данные вашей карты, они остаются в Paypal
Товары отправляются с использованием почтовых услуг и оплачиваются по себестоимости. Товары будут отправлены в течение 1-2 рабочих дней после оплаты. Доставка может быть объединена при покупке большего количества. Другие способы доставки могут быть доступны при оформлении заказа — вы также можете сначала связаться со мной для получения подробной информации.
| Судоходная компания | Расчетное время доставки | Информация об отслеживании |
|---|---|---|
| Плоская транспортировочная | 30-60 дней | Нет в наличии |
| Заказная авиапочта | 15-25 дней | В наличии |
| ДХЛ/ЭМС/ФЕДЕРАЛ ЕХПРЕСС/ТНТ | 5-10 день | В наличии |
Окончательное время доставки Может быть задержано вашей местной таможней из-за таможенного оформления. |
Благодарим за покупку нашей продукции на нашем веб-сайте. Чтобы иметь право на возмещение, вы должны вернуть продукт в течение 30 календарных дней с момента покупки. Товар должен быть в том же состоянии, в котором вы его получили, и не иметь никаких повреждений. После того, как мы получим ваш товар, наша команда профессионалов проверит его и обработает ваш возврат. Деньги будут возвращены на исходный способ оплаты, который вы использовали во время покупки. Для платежей по кредитной карте может потребоваться от 5 до 10 рабочих дней, чтобы возмещение появилось в выписке по кредитной карте. Если продукт каким-либо образом поврежден или вы инициировали возврат по прошествии 30 календарных дней, вы не имеете права на возмещение. Если что-то неясно или у вас есть дополнительные вопросы, не стесняйтесь обращаться в нашу службу поддержки клиентов.
Подробнее о программе защиты покупок PayPal. Получите заказанный товар или верните деньги.
Расположен в Шэньчжэне, центре электронного рынка Китая.
100% гарантия качества компонентов: Оригинал.
Достаточный запас по вашему срочному требованию.
Опытные коллеги помогут вам решить проблемы, чтобы снизить риск при производстве по требованию.
Более быстрая доставка: компоненты, имеющиеся на складе, могут быть отправлены в тот же день.
Круглосуточно.
Каковы ваши основные продукты?
| Интегральные схемы (ИС) | Дискретный полупроводник | Потенциометры, регулируемые R |
| Звук специального назначения | Аксессуары | Реле |
| Часы/хронометраж | Мостовые выпрямители | Датчики, преобразователи |
| Сбор данных | Диакс, Сидак | Резисторы |
| Встроенный | Диоды | Катушки индуктивности, катушки, дроссели |
| Интерфейс | МОП-транзисторы | Фильтры |
| Изоляторы — драйверы затворов | БТИЗ | Кристаллы и осцилляторы |
| Линейный | JFET (эффект поля перехода) | Соединители, Межсоединения |
| Логика | ВЧ полевые транзисторы | Конденсаторы |
| Память | ВЧ-транзисторы (BJT) | Изоляторы |
| PMIC | SCR | Светодиод |
| Транзисторы (БЮТ) | ||
| Транзисторы | ||
| Триаки |
Все цены указаны за единицу в долларах США (USD).
Цена на некоторые детали нестабильна в зависимости от рынка, пожалуйста, не стесняйтесь обращаться к нам, чтобы узнать самую последнюю и лучшую цену.
PayPal, кредитные карты через PayPal, банковский перевод, Western Union.
Покупатель несет ответственность за все расходы по доставке.
Пожалуйста, свяжитесь с нами, если вы предпочитаете другой способ оплаты.
Если есть какие-либо проблемы с качеством, убедитесь, что все эти предметы должны быть возвращены в их первоначальном состоянии, чтобы иметь право на возмещение или замену.
(Любые использованные или поврежденные предметы не могут быть возвращены или заменены).
Минимальный объем заказа от ОДНОЙ штуки.
Вы можете купить столько, сколько захотите.
Мы отправим вам детали в тот же день после получения оплаты.
Зарубежная маркировка SMD
В таблице ниже обобщена информация о маркировочных кодах полупроводниковых приборов ведущих зарубежных фирм. Для компактности в настоящий справочный материал не включены приборы-двойники, имеющие одинаковую маркировку и одинаковое название, но производимые разными изготовителями. Например, транзистор BFR93A выпускается не только фирмой Siemens, но и Philips Semiconductors, и Temic Telefunken.
Таблица маркировочных кодах полупроводниковых приборов ведущих зарубежных фирм.
Среди 18 представленных типов корпусов наиболее часто встречается SOT-23 – Small Outline Transistor. Он имеет почтенный возраст и пережил несколько попыток стандартизации.
Выше были приведены нормы конструктивных допусков, которыми руководствуются разные фирмы. Несмотря на рекомендации МЭК, JEDEC, EIAJ, двух абсолютно одинаковых типоразмеров в табл.1 найти невозможно.
Приводимые сведения будут подспорьем специалистам, ремонтирующим импортную радиоаппаратуру. Зная маркировочный код и размеры ЭРЭ, можно определить тип элемента и фирму-изготовитель, а затем по каталогам найти электрические параметры и подобрать возможную замену.
Кроме того, многие фирмы используют свои собственные названия корпуса. Следует отметить, что отечественные типы корпусов, такие как КТ-46 – это аналог SOT-23, KT-47 – это аналог SOT-89, КТ-48 – это аналог SOT-143, были гостированы еще в 1988 году.
Выпущенные за это время несколько десятков разновидностей отечественных SMD-элементов маркируют, как правило, только на упаковочной таре, транзисторы КТ3130А9 – еще и разноцветными метками на корпусе. Самые “свежие” типы корпусов – это SOT-23/5 (или, по-другому, SOT-23-5) и SOT-89/5 (SOT-89-5), где цифра “5” указывает на количество выводов.
Назвать такие обозначения удачными – трудно, поскольку их легко можно перепутать с трехвыводными SOT-23 и SOT-89. В продолжение темы заметим, что появились сообщения о сверхминиатюрном 5-выводном корпусе SOT-323-5 (JEDEC specification), в котором фирма Texas Instruments планирует выпускать логические элементы PicoGate Logic серии ACH1G и ACHT1G.
Из всех корпусов “случайным” можно назвать относительно крупногабаритный SOT-223. Обычно на нем помещаются если не все, то большинство цифр и букв названия ЭРЭ, по которым однозначно определяется его тип. Несмотря на миниатюрность SMD-элементов, их параметры, включая рассеиваемую мощность, мало чем отличаются от корпусных аналогов.
Для сведения, в справочных данных на транзисторы в корпусе SOT-23 указывается максимально допустимая мощность 0,25-0,4 Вт, в корпусе SOT-89 – 0,5-0,8 Вт, в корпусе SOT-223 – 1-2 Вт.
Маркировочный код элементов может быть цифровым, буквенным или буквенно-цифровым. Количество символов кода от 1 до 4, при этом полное наименование ЭРЭ содержит 5-14 знаков.
Самые длинные названия применяют:
- американская фирма Motorola,
- японская Seiko Instruments
- тайваньская Pan Jit.
| Код | Тип | ЭРЭ | Фирма | Рис. | Код | Тип | ЭРЭ | Фирма | Рис. |
| 7E | MUN5215DW1T1 | K2 | MO | 2Q | |||||
| 11 | MUN5311DW1T1 | L3 | MO | 2Q | 7F | MUN5216DW1T1 | K2 | MO | 2Q |
| 12 | MUN5312DW1T1 | L3 | MO | 2Q | 7G | MUN5230DW1T1 | K2 | MO | 2Q |
| 12 | INA-12063 | U2 | HP | 2Q | 7H | MUN5231DW1T1 | K2 | MO | 2Q |
| 13 | MUN5313DW1T1 | L3 | MO | 2Q | 7J | MUN5232DW1T1 | K2 | MO | 2Q |
| 14 | MUN5314DW1T1 | L3 | MO | 2Q | 7K | MUN5233DW1T1 | K2 | MO | 2Q |
| 15 | MUN5315DW1T1 | L3 | MO | 2Q | 7L | MUN5234DW1T1 | K2 | MO | 2Q |
| 16 | MUN5316DW1T1 | L3 | MO | 2Q | 7M | MUN5235DW1T1 | K2 | MO | 2Q |
| 1С | BC847S | N5 | SI | 2Q | 81 | MGA-81563 | U1 | HP | 2Q |
| 1P | BC847PN | P6 | SI | 2Q | 82 | INA-82563 | U1 | HP | 2Q |
| 31 | MUN5331DW1T1 | L3 | MO | 2Q | 86 | INA-86563 | U1 | HP | 2Q |
| 32 | MUN5332DW1T1 | L3 | MO | 2Q | 87 | INA-87563 | U1 | HP | 2Q |
| 33 | MUN5333DW1T1 | L3 | MO | 2Q | 91 | IAM-91563 | U1 | HP | 2Q |
| 34 | MUN5334DW1T1 | L3 | MO | 2Q | A2 | MBT3906DW1T1 | P5 | MO | 2Q |
| 35 | MUN5335DW1T1 | L3 | MO | 2Q | A3 | MBT3906DW9T1 | P5 | MO | 2Q |
| 36 | ATF-36163 | A1 | HP | 2Q | A4 | BAV70S | E4 | SI | 2Q |
| 3C | BC857S | P5 | SI | 2Q | E6 | MDC5001T1 | U3 | MO | 2Q |
| 3X | MUN5330DW1T1 | L3 | MO | 2Q | H5 | MBD770DWT1 | F2 | MO | 2Q |
| 46 | MBT3946DW1T1 | P6 | MO | 2Q | II | AT-32063 | N2 | HP | 2Q |
| 51 | INA-51063 | U2 | HP | 2Q | M1 | CMY200 | U1 | SI | 2R |
| 52 | INA-52063 | U2 | HP | 2Q | M4 | MBD110DWT1 | F2 | MO | Q |
| 54 | INA-54063 | U2 | HP | 2Q | M6 | MBF4416DW1T1 | A3 | MO | 2Q |
| 6A | MUN5111DW1T1 | L2 | MO | 2Q | MA | MBT3904DW1T1 | N5 | MO | 2Q |
| 6B | MUN5112DW1T1 | L2 | MO | 2Q | MB | MBT3904DW9T1 | N5 | MO | 2Q |
| 6C | MUN5113DW1T1 | L2 | MO | 2Q | MC | BFS17S | N5 | SI | 2Q |
| 6D | MBF5457DW1T1 | A3 | MO | 2Q | RE | BFS480 | N5 | SI | 2Q |
| 6D | MUN5114DW1T1 | L2 | MO | 2Q | RF | BFS481 | N5 | SI | 2Q |
| 6E | MUN5115DW1T1 | L2 | MO | 2Q | RG | BFS482 | N5 | SI | 2Q |
| 6F | MUN5116DW1T1 | L2 | MO | 2Q | RH | BFS483 | N5 | SI | 2Q |
| 6G | MUN5130DW1T1 | L2 | MO | 2Q | T4 | MBD330DWT1 | F2 | MO | 2Q |
| 6H | MUN5131DW1T1 | L2 | MO | 2Q | W1 | BCR10PN | L3 | SI | 2Q |
| 6J | MUN5132DW1T1 | L2 | MO | 2Q | WC | BCR133S | K2 | SI | 2Q |
| 6K | MUN5133DW1T1 | L2 | MO | 2Q | WF | BCR08PN | L3 | SI | 2Q |
| 6L | MUN5134DW1T1 | L2 | MO | 2Q | WK | BCR119S | K2 | SI | 2Q |
| 6M | MUN5135DW1T1 | L2 | MO | 2Q | WM | BCR183S | K2 | SI | 2Q |
| 7A | MUN5211DW1T1 | K2 | MO | 2Q | WP | BCR22PN | L3 | SI | 2Q |
| 7B | MUN5212DW1T1 | K2 | MO | 2Q | Y2 | CLY2 | A1 | SI | 2R |
| 7C | MUN5213DW1T1 | K2 | MO | 2Q | 6s | CGY60 | U1 | SI | 2R |
| 7D | MUN5214DW1T1 | K2 | MO | 2Q | Y7s | CGY62 | U1 | SI | 2R |
