2SB1116 Datasheet PDF — NEC
| Part Number | 2SB1116 | |
| Description | PNP SILICON TRANSISTORS | |
| Manufacturers | NEC | |
| Logo | ||
|
There is a preview and 2SB1116 download ( pdf file ) link at the bottom of this page. Total 6 Pages |
|

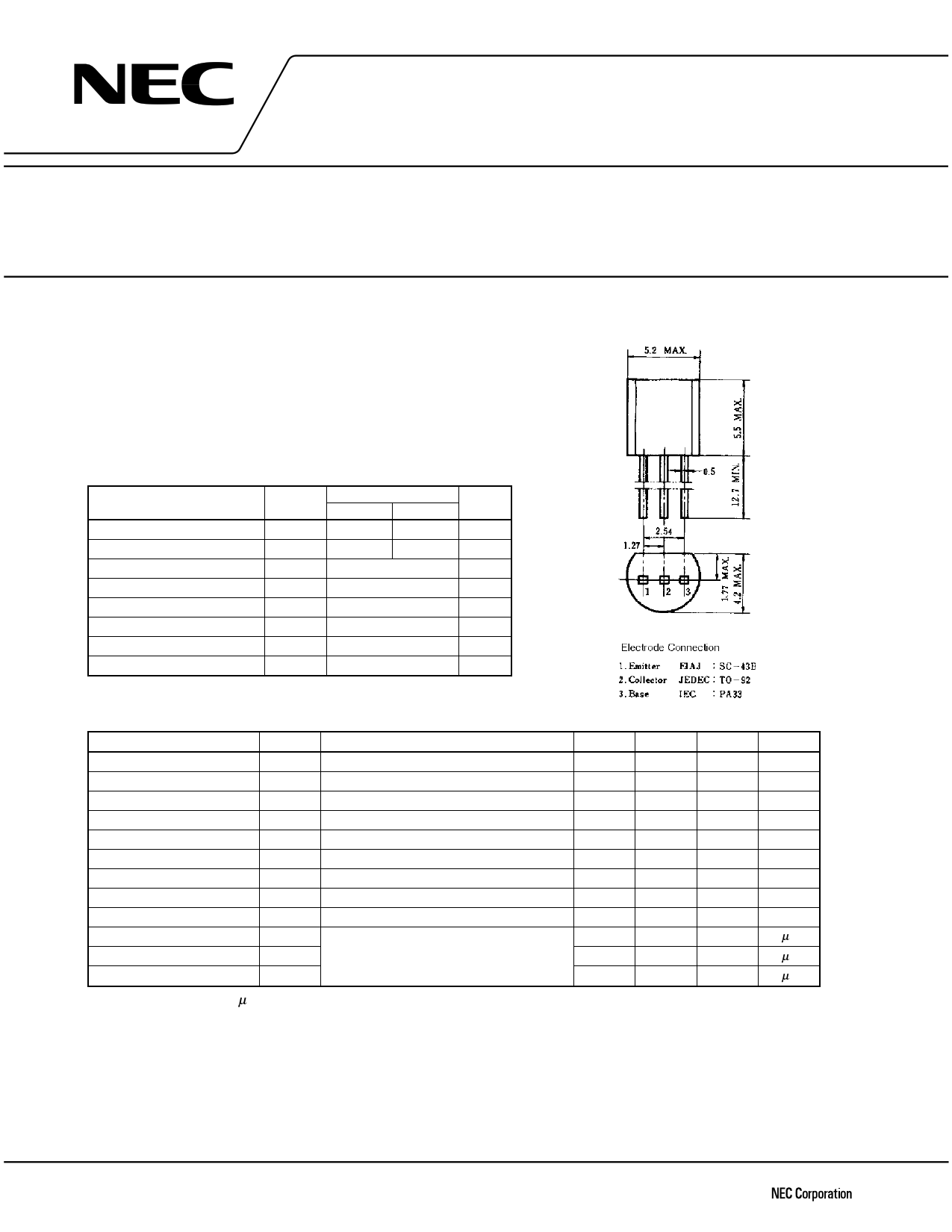

Preview 1 page
No Preview Available !
DATA SHEET • Low VCE(sat) VCE(sat) = −0.20 V TYP. (IC = −1.0 A, IB = −50 mA) • High PT in small dimension with general-purpose PT = 0.75 W, VCEO = −50/−60 V, IC(DC) = −1.0 A • Complementary transistor with 2SD1616 and 1616A ABSOLUTE MAXIMUM RATINGS (Ta = 25°C) Parameter VCBO VCEO VEBO IC(DC) IC(pulse)* PT Tj Tstg Ratings −60 −80 −50 −60 −6.0 −1.0 −2.0 0.75 −55 to +150 * PW ≤ 10 ms, duty cycle ≤ 50% ELECTRICAL CHARACTERISTICS (Ta = 25°C) Unit °C °C Parameter ICBO IEBO hFE1 ** hFE2 ** VBE ** VCE(sat) ** VBE(sat) ** Cob fT ton tstg tf VCB = −60 V, IE = 0 VEB = −6.0 V, IC = 0 VCE = −2.0 V, IC = −100 mA VCE = −2.0 V, IC = −1.0 A VCE = −2.0 V, IC = −50 mA IC = −1.0 A, IB = −50 mA IC = −1.0 A, IB = −50 mA VCB = −10 V, IE = 0, f = 1.0 MHz VCE = −2.0 V, IC = −100 mA VCC = −10 V, IC = −100 mA IB1 = −IB2 = −10 mA, VBE(off) = 2 to 3 V ** Pulse test PW ≤ 350 µs, duty cycle ≤ 2% PACKAGE DRAWING (UNIT: mm) −600 70 −100 −100 600/400 −650 −0.20 −0.9 25 −700 −0.3 −1.2 Unit µs µs µs The information in this document is subject to change without notice. Before using this document, please 219928 |
|
Preview 5 Page |
|
On this page, you can learn information such as the schematic, equivalent, pinout, replacement, circuit, and manual for 2SB1116 electronic component. |
| Information | Total 6 Pages |
| Link URL | |
| Download |
Share Link :
Electronic Components Distributor
|
An electronic components distributor is a company that sources, stocks, and sells electronic components to manufacturers, engineers, and hobbyists. |
| SparkFun Electronics | Allied Electronics | DigiKey Electronics | Arrow Electronics |
| Mouser Electronics | Adafruit | Newark | Chip One Stop |
Проверка КТ815
Не всегда покупаемые элементы оказываются в рабочем состоянии. Пусть бракованные элементы попадаются не так часто, но любой радиолюбитель или просто покупатель обязан знать, как проверить такой прибор.
Во-первых, проверить работоспособность КТ815 можно специальным пробником, но рассмотрим проверку обычным мультиметром, так как предыдущий прибор есть далеко не у всех.
Для проверки при помощи мультиметра, прибор нужно перевести в режим прозвонки. Сначала прикладываем отрицательный щуп к базе, а положительный к коллектору. На дисплее должно отобразиться значение от 500 до 800 мв. Затем меняем щупы, поставив на базу положительный, а на эмиттер отрицательный. Значения должны примерно равны прошлым.
Затем нужно проверить обратное падение напряжение. Для этого поставим сначала отрицательный щуп на базу, а положительный на коллектор. Должны получится единица. В случае с замером на базе и эмиттере, произойдёт то же самое.
Характеристики КТ815
Ниже представлена таблица с техническими характеристиками КТ815
| Наименование | U КБ , В | U КЭ , В | I K , мА | Р К , Вт | h21 э | I КБ , мА | f, МГц | U КЭ , В. |
| КТ815А | 40 | 30 | 1500(3000) | 1(10) | 40-275 | ≤50 | ≥ 3 | <0,6 |
| КТ815Б | 50 | 45 | 1500(3000) | 1(10) | 40-275 | ≤50 | ≥ 3 | <0,6 |
| КТ815В | 70 | 65 | 1500(3000) | 1(10) | 40-275 | ≤50 | ≥ 3 | <0,6 |
| КТ815Г | 100 | 85 | 1500(3000) | 1(10) | 30-275 | ≤50 | ≥ 3 | <0,6 |
Обозначения из таблицы читаются следующим образом:
- U КБ -максимальное рассчитанное напряжение для перехода коллектор-база
- U КЭ -максимально рассчитанное напряжение на переходе коллектор-эмиттер.
- I K -максимальный рассчитанный ток на выводе коллектора. В скобках указаны значения для импульсного тока.
- Р К -максимально рассчитанная рассеиваемая мощность вывода коллектора без радиатора. В скобках – с радиатором.
- h 21э- коэффициент передачи тока в схеме с общим эмиттером.
- I КБ — обратный ток вывода коллектора.
- f — граничная частота для схемы с общим эмиттером.
- U КЭ — напряжение насыщения перехода коллектор-эмиттер.
Существуют и другие важные характеристики для данного элемента, которые по тем или иным причинам не попали в вышеприведённую таблицу. Существуют ещё несколько характеристик, например, температурных:
- Показатель температуры перехода — 150 градусов по Цельсию.
- Рабочая температура транзистора — от -60 до +125 градусов по Цельсию.
Данные параметры транзистора КТ815 одинаковы как для транзисторов в корпусах КТ-27, так и в корпусах КТ-89.
