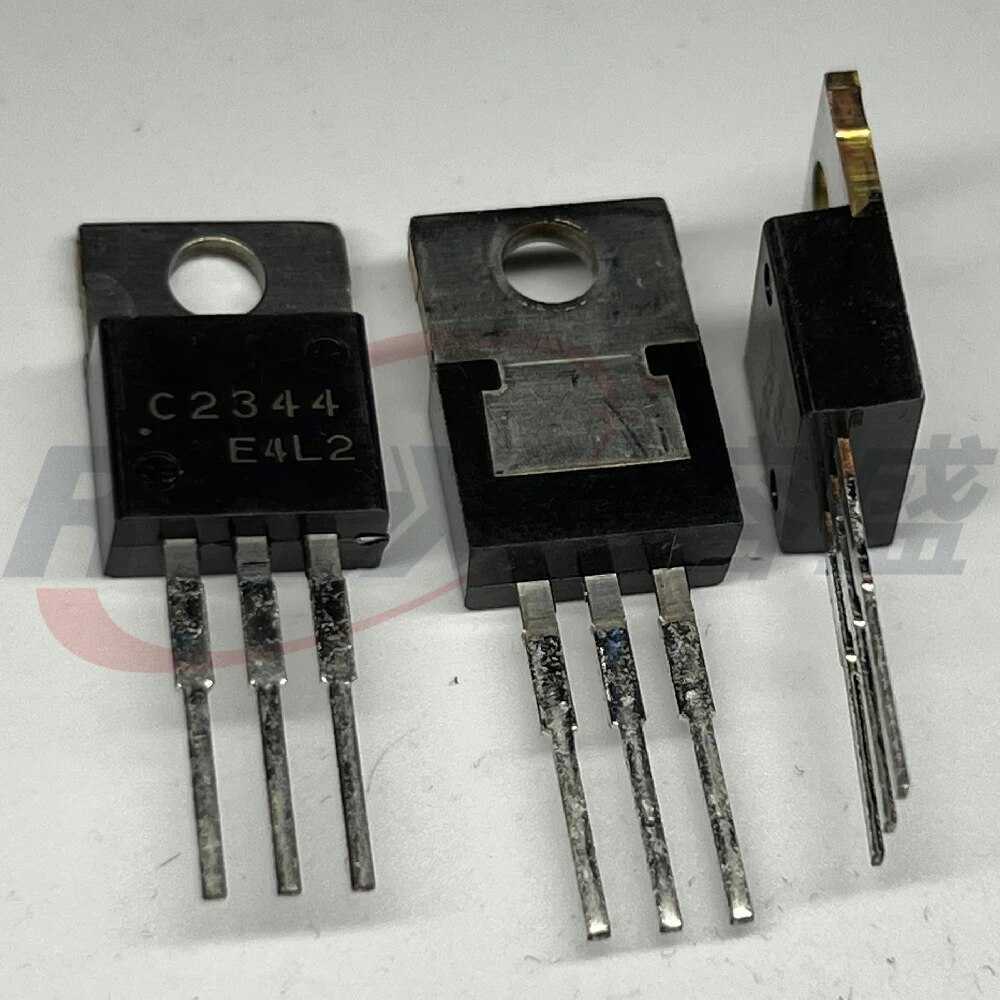

Part Number	C2344
Description	NPN Transistor — 2SC2344
Manufacturers	Sanyo Semiconductor Corporation
Logo
There is a preview and C2344 download ( pdf file ) link at the bottom of this page. Total 4 Pages

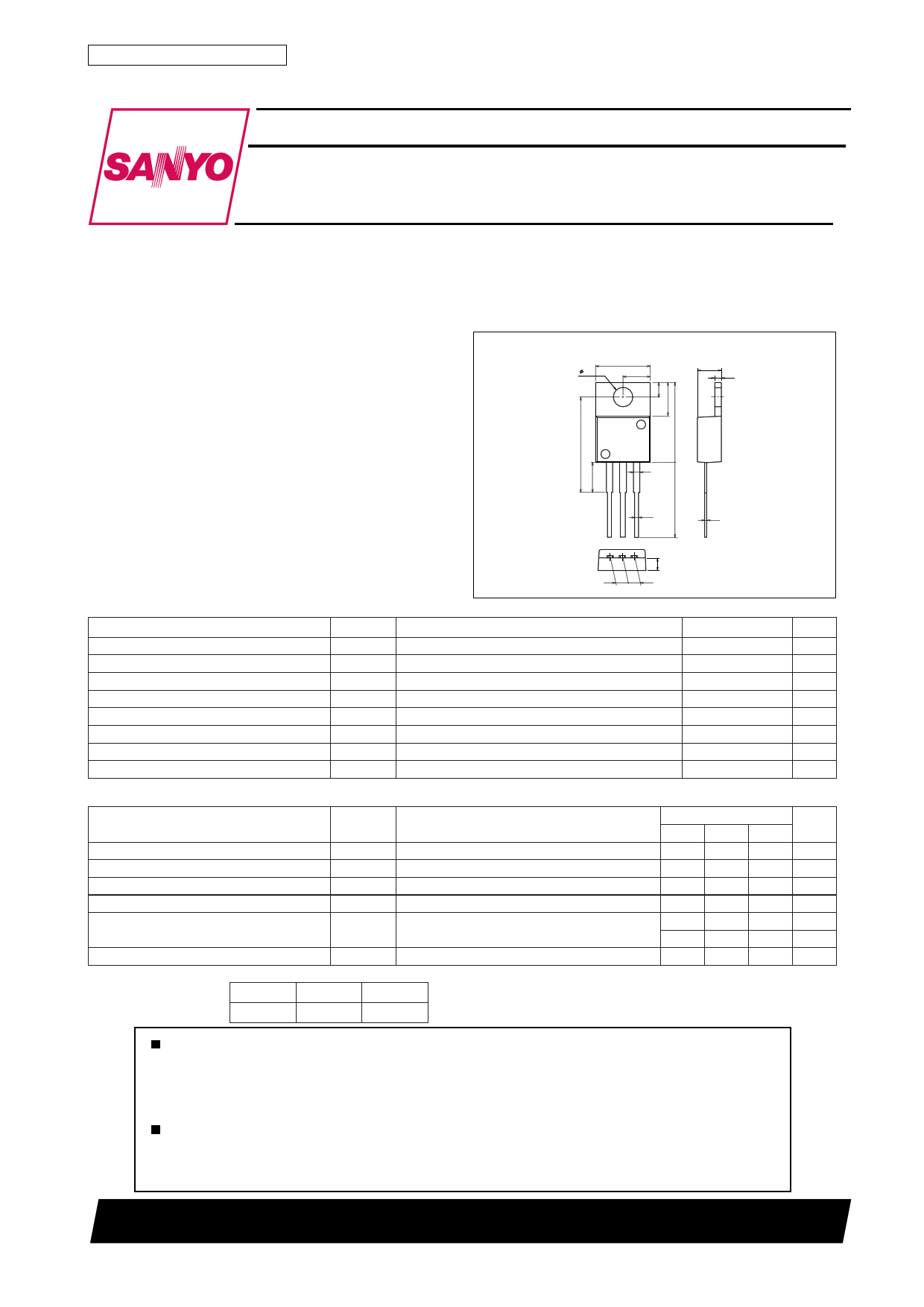

Preview 1 page

No Preview Available !

Ordering number:ENN544G
PNP/NPN Epitaxial Planar Silicon Transistors
2SA1011/2SC2344
High-Voltage Switching, AF Power Amp,
100W Output Predriver Applications
Package Dimensions
unit:mm
2010C
[2SA1011/2SC2344]
10.2
3.6 5.1
4.5
1.3
1.2

0.8 0.4

( ) : 2SA1011
Specifications

Absolute Maximum Ratings at Ta = 25˚C

123
2.55 2.55
1 : Base
2 : Collector
3 : Emitter
SANYO : TO220AB
Parameter
Collector-to-Base Voltage
Collector-to-Emitter Voltage
Emitter-to-Base Voltage
Collector Current
Collector Current (Pulse)
Collector Dissipation
Junction Temperature
Storage Temperature
Symbol
VCBO
VCEO
VEBO
IC
ICP
PC
Tj
Tstg
Tc=25˚C
Conditions
Ratings
(–)180
(–)160
www.DataSheet.co.kr
(–)6
(–)1.5
(–)3
25
150
–55 to +150
Unit
V
V
V
A
A
W
˚C
˚C

Electrical Characteristics at Ta = 25˚C

Parameter
Symbol
Conditions
Collector Cutoff Current
Emitter Cutoff Current
DC Current Gain
Gain-Bandwidth Product
ICBO
IEBO
hFE
fT
VCB=(–)120V, IE=0
VEB=(–)4V, IC=0
VCE=(–)5V, IC=(–)300mA
VCE=(–)10V, IC=(–)50mA
Output Capacitance
Cob VCB=(–)10V, f=1MHz
Base-to-Emitter Voltage
VBE
VCE=(–)5V, IC=(–)10mA

* : The 2SA1011/2SC2344 are classified by 300mA hFE as follows :

Rank
D
E
hFE 60 to 120 100 to 200
Ratings
min typ max
Unit
(–)10 µA
(–)10 µA
60* 200*
100 MHz
(30) pF
23 pF
(–)1.5
V
Continued on next page.
Any and all SANYO products described or contained herein do not have specifications that can handle
applications that require extremely high levels of reliability, such as life-support systems, aircraft’s
control systems, or other applications whose failure can be reasonably expected to result in serious
physical and/or material damage. Consult with your SANYO representative nearest you before using
any SANYO products described or contained herein in such applications.
SANYO assumes no responsibility for equipment failures that result from using products at values that
exceed, even momentarily, rated values (such as maximum ratings, operating condition ranges,or other
parameters) listed in products specifications of any and all SANYO products described or contained
herein.
SANYO Electric Co.,Ltd. Semiconductor Company
TOKYO OFFICE Tokyo Bldg., 1-10, 1 Chome, Ueno, Taito-ku, TOKYO, 110-8534 JAPAN
70502TN (KT)/71598HA (KT)/30196TS APS 8-3288/D251MH/3207AT/2265MY, TS No.544-1/4
Data

On this page, you can learn information such as the schematic, equivalent, pinout, replacement, circuit, and manual for C2344 electronic component.

Information	Total 4 Pages
Link URL
Product Image and Detail view	1. — NPN, Equivalent (Datasheet PDF)
Download

Share Link :

Electronic Components Distributor

An electronic components distributor is a company that sources, stocks, and sells electronic components to manufacturers, engineers, and hobbyists.

SparkFun Electronics	Allied Electronics	DigiKey Electronics	Arrow Electronics
Mouser Electronics	Adafruit	Newark	Chip One Stop

Транзистор кт502, характеристики, маркировка, аналоги, цоколевка

Транзисторы КТ502 универсальные кремниевые эпитаксиально-планарные структуры p-n-p.
Применяются в усилителях низкой частоты, операционных и дифференциальных усилителях, импульсных устройствах, преобразователях.

№1 — Эмиттер

№2 — База

№3 — Коллектор

Маркировка КТ502

КТ503А — сбоку светложелтая точка, сверху темнокрасная точка

КТ503Б — сбоку светложелтая точка, сверху желтая точка

КТ503В — сбоку светложелтая точка, сверху темнозеленая точка

КТ503Г — сбоку светложелтая точка, сверху голубая точка

КТ503Д — сбоку светложелтая точка, сверху синяя точка

КТ503Е — сбоку светложелтая точка, сверху белая точка

Предельные параметры КТ502

Максимально допустимый постоянный ток коллектоpа (I_{К max}):

КТ502А, КТ502Б, КТ502В, КТ502Г, КТ502Д, КТ502Е — 150 мА

Максимально допустимый импульсный ток коллектоpа (I_{К, и max}):

КТ502А, КТ502Б, КТ502В, КТ502Г, КТ502Д, КТ502Е — 350 мА

Граничное напряжение биполярного транзистора (U_{КЭ0 гр}) при Т_П = 25° C:

КТ502А — 25 В
КТ502Б — 25 В
КТ502В — 40 В
КТ502Г — 40 В
КТ502Д — 60 В
КТ502Е — 80 В

Максимально допустимое постоянное напряжение коллектор-база при токе эмиттера, равном нулю (U_{КБ0 max}) при Т_П = 25° C:

КТ502А — 40 В
КТ502Б — 40 В
КТ502В — 60 В
КТ502Г — 60 В
КТ502Д — 80 В
КТ502Е — 90 В

Максимально допустимое постоянное напряжение эмиттеp-база при токе коллектоpа, равном нулю (U_{ЭБ0 max}) при Т_П = 25° C:

КТ502А, КТ502Б, КТ502В, КТ502Г, КТ502Д, КТ502Е — 5 В

Максимально допустимая постоянная рассеиваемая мощность коллектоpа (P_{К max}) при Т = 25° C:

КТ502А, КТ502Б, КТ502В, КТ502Г, КТ502Д, КТ502Е — 350 мВт

Максимально допустимая температура перехода (T_{п max}):

КТ502А, КТ502Б, КТ502В, КТ502Г, КТ502Д, КТ502Е — 125 ° C

Максимально допустимая температура окружающей среды (T_max):

КТ502А, КТ502Б, КТ502В, КТ502Г, КТ502Д, КТ502Е —

(adsbygoogle = window.adsbygoogle || []).push({});
85 ° C

Электрические характеристики транзисторов КТ502 при Т_П = 25oС

Статический коэффициент передачи тока биполярного транзистора (h_21Э) при (U_КЭ) 5 В, (I_Э) 10 мА:

КТ502А — 40 — 120
КТ502Б — 80 — 240
КТ502В — 40 — 120
КТ502Г — 80 — 240
КТ502Д — 40 — 120
КТ502Е — 40 — 120

Напряжение насыщения коллектор-эмиттер (U_{КЭ нас}):

КТ502А, КТ502Б, КТ502В, КТ502Г, КТ502Д, КТ502Е — 0,6 В

Обратный ток коллектоpа (I_КБ0)

КТ502А, КТ502Б, КТ502В, КТ502Г, КТ502Д, КТ502Е — 1 мкА

Граничная частота коэффициента передачи тока (f_гр)

КТ502А, КТ502Б, КТ502В, КТ502Г, КТ502Д, КТ502Е — 5 МГц

if ( rtbW >= 960 ){ var rtbBlockID = «R-A-744188-3»; }
else { var rtbBlockID = «R-A-744188-5»; }

window.addEventListener(«load», () => {

var ins = document.getElementById(«yandex_rtb_4»);
if (ins.clientHeight == «0») {
ins.innerHTML = stroke3;
}
}, true);

Емкость коллекторного перехода (C_К)

КТ502А, КТ502Б, КТ502В, КТ502Г, КТ502Д, КТ502Е — 20 пФ

Емкость эмиттерного перехода (C_Э)

КТ502А, КТ502Б, КТ502В, КТ502Г, КТ502Д, КТ502Е — 15 пФ

Тепловое сопротивление переход-среда (R_{Т п-с})

КТ502А, КТ502Б, КТ502В, КТ502Г, КТ502Д, КТ502Е — 214 ° C/Вт

Опубликовано 16.03.2020

Графические иллюстрации характеристик

Рис. 1. Внешняя характеристика транзистора в схеме с общим эмиттером. Зависимость коллекторной нагрузки I_C от напряжения коллектор-эмиттер U_CE при различных токах (управления) базы I_B.

Рис. 2. Зависимость статического коэффициента усиления по току от коллекторной нагрузки I_C.

Зависимость снята при импульсном напряжении коллектор-эмиттер U_CE = 5 В.

Рис. 3. Зависимости напряжений насыщения коллектор-эмиттер U_CE₍_sat₎ и эмиттер-база U_BE₍_sat₎от величины коллекторной нагрузки I_C.

Зависимость снята при соотношении амплитуд импульсов токов коллектора и базы I_C/I_B = 5.

Рис. 4. Снижение предельной токовой нагрузки I_C в области безопасной работы транзистора при увеличении температуры корпуса прибора T_C.

Кривая «Dissipation Limited» — снижение токовой нагрузки в результате общего перегрева п/п структуры.

Кривая «S/b Limited» — снижение токовой нагрузки для исключения вторичного пробоя п/п структуры локально, в местах повышенной плотности тока.

Определение теплового режима транзистора во многом сводится к определению рассеиваемой мощности и соотнесению её с областью безопасной работы транзистора (ОБР). Для транзистора, работающего в ключевом режиме, приходится учитывать потери на коммутационных интервалах, а также ряд особенностей, определяемых реактивными свойствами коллекторной цепи и источника питания.

Рис. 5. Область безопасной работы транзистора, определена при температуре среды T_a = 25°С при нагрузке транзистора одиночными импульсами (Single Pulse) различной длительности: PW = 10 мкс; 50 мкс; 100 мс; 300 мкс; 1,0 мс; 10 мс; 100 мс.

Выделяются 4 участка ограничивающих линий предельного тока коллектора:

горизонтальный – предельный ток транзистора, определяющий устойчивость паяных соединений. При возрастании температуры корпуса вводится поправка согласно графику Рис. 4;
участок «Dissipation Limited» – предельный ток, ограничивающий общий нагрев п/п структуры;
участок «S/b Limited» — ограничение тока исходя из недопущения вторичного пробоя п/п структуры;
вертикальный участок – предельное напряжение коллектор-эмиттер, не приводящее к лавинному пробою п/п структуры.

Характеристики ОБР по Рис. 5 подходят для анализа безопасной работы транзистора при резистивном или емкостном характере нагрузки, а также при любой нагрузке на интервале проводимости (t_on₎. См. диаграмму тока коллектора в импульсном режиме выше.

В схеме с индуктивной нагрузкой на коммутационном интервале (t_stg + t_f), при восстановлении непроводящего состояния, возникающие на транзисторе пиковые перенапряжения могут превышать критические значения и вызвать пробой п/п структуры. Для уменьшения перенапряжений вводятся ограничители напряжения: снабберные RC-цепи, активные ограничители и т. п. Для уменьшения потерь (уменьшения длительности коммутационного интервала) в цепь управления (базы) транзистора вводится отрицательное напряжение смещения.

Увеличение напряжений при вводе отрицательного смещения и ограничение коллекторного тока отражаются на конфигурации ОБР. Такая ОБР является неотъемлемой характеристикой работы транзистора в переключающем режиме с индуктивной нагрузкой.

Рис. 6. Область безопасной работы с обратным смещением. Характеристика снята при условии T_c ≤ 100°C.

Увеличение U_CEX_(sus) при значительном ограничении тока коллектора – результат ввода ограничителей коммутационных перенапряжений до уровня 450 В.

Условиями безопасной (корректной) работы транзистора в ключевом режиме является выполнение следующих условий:

непревышение температурных ограничений по структуре в целом;
токи и напряжения на интервале включения (t_on) не превышают ограничений ОБР;
токи и напряжения на интервале выключения (t_stg + t_f) не превышают ограничений ОБР с обратным смещением.

Аналоги

Для замены могут подойти транзисторы кремниевые, со струкрурой NPN, эпитаксиально-планарные, предназначенные для применения в схемах усилителей низкой частоты, дифференциальных и операционных усилителей.

Отечественное производство

Тип	P_C	U_CB	U_CE	U_EB	I_C	T_J	h_FE	f_T	C_ob	NF	U_CE(sat)	Корпус
C1815	0,2	60	50	5	0,15	150	130	80	3,5	—	≤ 0,25	SOT-23
КТ3102А	0,25	50	50	5	0,1	—	100…200	150	≤ 6	10	—	ТО-92, ТО-18
КТ3102Б	0,25	50	50	5	0,1	—	200…500	150	≤ 6	10	—	ТО-92, ТО-18
КТ602А/Б	0,85	120	100	5	0,075	150	20…80	150	≤ 4	—	≤ 3,0	ТО-126
КТ602В/Г	0,85	80	70	5	0,075	150	15…80	150	≤ 4	—	≤ 3,0	ТО-126
КТ611А/Б	0,8	200	180	4	0,1	150	10…120	≥ 60	≤ 5	—	≤ 0,8	ТО-126
КТ611В/Г	0,8	180	180	4	0,1	150	10…120	≥ 60	≤ 5	—	≤ 0,8	ТО-126
КТ660А	0,5	50	45	5	0,8	150	110…220	≥ 200	≤ 10	—	≤ 0,5	ТО-92

Зарубежное производство

Тип	P_C	U_CB	U_CE	U_EB	I_C	T_J	h_FE	f_T	C_ob	NF	U_CE(sat)	Корпус	Маркировка
2SC1815	0,4	60	50	5	0,15	150	70…700	80	≤ 3,5	1…10	0,25	TO-92	—
CSC3114/R	0,4	—	50	—	0,15	—	100	100	≤ 3,5	≤ 100	≤ 0,25	TO-92	—
CSC3114S	0,4	—	50	—	0,15	—	140	100	—	—	—	TO-92	—
CSC3114V	0,4	—	50	—	0,15	—	280	100	—	—	—	TO-92	—
CSC3199	0,4	—	50	—	0,15	—	70…700	80	—	—	—	TO-92	—
CSC3331/R/S/T	0,5	—	50	—	0,2	—	70	200	—	—	—	TO-92	—
CSC3331TU/U/V	0,5	—	50	—	0,2	—	70	200	—	—	—	TO-92	—
C1815	0,2	60	50	5	0,15	150	130	80	—	—	0,25	SOT-23	HF
2N5551SC	0,35	180	160	6	0,6	150	150	100	≤ 6	≤ 8	≤ 0,5	SOT-23	ZFC
2PD601BRL	0,25	60	50	6	0,2	150	210	100	≤ 3	—	≤ 0,25	SOT-23	ML٭
2PD601BSL	0,25	60	50	6	0,2	150	290	100	≤ 3	—	≤ 0,25	SOT-23	MM٭
2PD602ASL	0,25	60	50	5	0,5	150	170	180	≤ 15	—	≤ 0,6	SOT-23	SF
2SC2412-R	0,2	60	50	7	0,15	150	180	180	≤ 3,5	—	≤ 0,4	SOT-23	BR
2SC2412-S	0,2	60	50	7	0,15	150	270	180	≤ 3,5	—	≤ 0,4	SOT-23	BS
2SC945LT1	0,23	60	50	5	0,15	150	200	150	≤ 3,5	—	≤ 0,3	SOT-23	L6
2STR1160	0,5	60	50	5	1	150	250	150	≤ 3,5	—	≤ 0,43	SOT-23	160
BCV47	0,36	80	60	10	0,5	150	10000	170	≤ 3,5	—	≤ 1,0	SOT-23	DK, FG, FGp, FGs, FGt, W
BTC2412N3	0,225	60	50	7	0,2	150	180	80	≤ 3,5	—	≤ 0,4	SOT-23	C4
BTD2150N3	0,225	80	50	6	4	150	270	175	14	—	≤ 0,32	SOT-23	CF
BTN6427N3	0,225	100	60	12	0,5	150	10000		≤ 7	—	≤ 1,5	SOT-23	1N
CMPT3820	0,35	80	60	5	1	150	200	150	≤ 10	—	≤ 0,28	SOT-23	38C
CMPT491E	0,35	80	60	5	1	150	200	150	≤ 10	—	≤ 0,4	SOT-23	C49
INC5001AC1	0,2	80	60	5	1	150	130	240	≤ 10	—	≤ 0,25	SOT-23	XY
INC5006AC1	0,2	100	50	7	3	150	400	250	13	—	≤ 0,2	SOT-23	CER
KMMT619	0,35	60	50	6	0,2	150	250	100	≤ 20	—	≤ 0,5	SOT-23	619, 619H
KST6428	0,35	60	50	6	0,2	150	250	100	≤ 3	—	—	SOT-23	1K
L2SC1623RLT1G	0,225	60	50	7	0,15	150	180	250	≤ 3	—	≤ 0,3	SOT-23	L6
L2SC1623SLT1G	0,225	60	50	7	0,15	150	270	250	≤ 3	—	≤ 0,3	SOT-23	L7
L2SC2412KRLT1G	0,2	60	50	7	0,15	150	180	180	≤ 3,5	—	≤ 0,4	SOT-23	BR
L2SC2412KSLT1G	0,2	60	50	7	0,15	150	270	180	≤ 3,5	—	≤ 0,4	SOT-23	G1F
L2SC5343RLT1G	0,2	60	50	5	0,15	150	180	80	≤ 3,5	≤ 10	≤ 0,25	SOT-23	7R
L2SC5343SLT1G	0,2	60	50	5	0,15	150	270	80	≤ 3,5	≤ 10	≤ 0,25	SOT-23	7S
LMBT6428LT1G	0,225	60	50	6	0,2	150	250	100	≤ 3		≤ 0,5	SOT-23	1KM
MMBT5343-G/L	0,2	60	50	5	0,15	150	200	80	≤ 3,5	≤ 10	≤ 0,25	SOT-23	5343
MMBT6428	0,3	60	50	6	0,2	150	250	100	≤ 3	—	≤ 0,6	SOT-23	1K, 1KM
MMBT6428L/LT1/LT1G	0,225	60	50	6	0,2	150	250	100	≤ 3	—	≤ 0,6	SOT-23	1KM
MMBT945-H/L	0,2	60	50	5	0,15	150	200/130	150	≤ 3	—	≤ 0,3	SOT-23	CR
MMBTA28	0,35	80	80	12	0,8	150	10000	125	≤ 8	—	≤ 1,5	SOT-23	3SS K6R
NXP3875G	0,2	60	50	5	0,15	150	200	80	≤ 3,5	≤ 10	≤ 0,25	SOT-23	٭JF
PBSS4041NT	0,3	60	60	5	3,8	150	300	175	17	—	≤ 0,3	SOT-23	٭BK
PBSS4160T	0,3	80	60	5	1	150	250	150	≤ 10	—	≤ 0,25	SOT-23	٭U5
PBSS8110T	0,3	120	100	5	1	150	150	100	≤ 7,5	—	≤ 0,2	SOT-23	٭U8
SSTA28	0,2	80	80	12	0,3	150	10000	200	≤ 8	—	≤ 1,5	SOT-23 SST3	RAT
TMPS1654N7	0,225	80	160	5	0,15	150	150	100	≤ 8	—	≤ 1,5	SOT-23	N7
TMPT6428	0,225	60	50	6	0,2	150	250	100	≤ 3	—	≤ 0,2	SOT-23	1K

Примечание: данные в таблицах взяты из даташип компаний-производителей.

Туннельные транзисторы

Одной из главных задач производителей полупроводниковых устройств является проектирование транзисторов, которые можно переключать малыми напряжениями. Решить её способны туннельные транзисторы. Такие устройства управляются с помощью квантового туннельного эффекта. Таким образом, при наложении внешнего напряжения переключение транзистора происходит быстрее, так как электроны с большей вероятностью преодолевают диэлектрический барьер. В результате устройству требуется в несколько раз меньшее напряжение для работы.

Разработкой туннельных транзисторов занимаются ученые из МФТИ и японского университета Тохоку. Они использовали двухслойный графен, чтобы создать устройство, которое работает в 10–100 раз быстрее кремниевых аналогов. По словам инженеров, их технология позволит спроектировать процессоры, которые будут в двадцать раз производительнее современных флагманских моделей.

/ фото PxHere PD

В разное время прототипы туннельных транзисторов реализовывались с использованием различных материалов — помимо графена, ими были нанотрубки и кремний. Однако технология до сих пор не покинула стены лабораторий, и о масштабном производстве устройств на её основе речи не идет.
