Графические данные

Рис.1 Зависимость коэффициента усиления по току h_FE от величины тока коллектора I_C при различных температурах (V_CE – напряжение коллектор-эмиттер).

Рис.2 Зависимость напряжения насыщения коллектор-эмиттер VCE(sat) от тока коллектора (IB – ток перехода база-эмиттер).

Рис.3 Зависимость напряжения насыщения база-эмиттер VBE(sat) от тока коллектора (IB – ток перехода база-эмиттер).

Рис.4 Зависимость напряжения включения база-эмиттер VBE(ON) тока коллектора (VCE – напряжение коллектор-эмиттер).

Рис.5 Зависимость тока выключения ICBO транзистора от температуры окружающей среды Ta (VCB – напряжение коллектор-база).

Рис.6 Зависимость рассеиваемой транзистором мощности (PC) от температуры окружающей среды Ta.

Рис.7 Зависимость коэффициента усиления тока hfe от величины тока коллектора IC (VCE – напряжение коллектор-эмиттер, f – частота режима работы транзистора).

Рис.8 Зависимость полной выходной проводимости hoe от величины тока коллектора IC (VCE – напряжение коллектор-эмиттер, f – частота режима работы транзистора).

Рис.9 Зависимость величины входного импеданса от величины тока коллектора IC (VCE – напряжение коллектор-эмиттер, f – частота режима работы транзистора).

Рис.10 Зависимость коэффициента обратной связи по напряжению hre от тока коллектора IC.

Рис.11 Зависимости емкостей переходов эмиттер-база (Cob) и коллектор-база (Cib) от величин напряжений обратного смещения переходов эмиттер-база (VEB) и коллектор-база (VCB).

Рис.12 Зависимость коэффициента шума транзистора (NF) от частоты передаваемого сигнала f (VCE – напряжение коллектор-эмиттер, IC – ток коллектора, RS – выходное сопротивление источника сигнала).

Рис.13 Зависимость коэффициента шума транзистора (NF) от величины внутреннего сопротивления источника сигнала (VCE – напряжение коллектор-эмиттер, IC – ток коллектора, f – частота входного сигнала, поступающего от внешнего источника).

Рис.14 Зависимости отрезков времени переключения (t) от величины тока коллектора (IC) (IB1, IB2 – значения тока базы при переключениях; td – время задержки переключения; tr – время нарастания выходного сигнала; tf – время спадания выходного сигнала; ts – время рассасывания объемного заряда (или — время сохранения tstg)).

Рис.15 Зависимости времени включения (ton) и выключения (toff) от величины коллекторного тока IC (VBE(OFF) – напряжение база-эмиттер при выключении; IB1, IB2 – значения тока базы при включении и выключении).

Рис.16 Диаграмма входного напряжения и схема измерений времени задержки (t_d) и времени нарастания (t_r). Коэффициент заполнения импульсной последовательности 2%.

Рис.17 Диаграмма входного напряжения и схема измерений времени рассасывания (t_stg) заряда коллекторного перехода и времени спадания (t_f). Коэффициент заполнения импульсной последовательности 2%. C_S – суммарная емкость монтажа и коннекторов.

Технические характеристики

Транзистор S9013 (ТО-92) имеет такие максимально допустимые технические характеристики (при температуре окружающей среды +25ОС):

• максимальное напряжение между коллектором и базой V_CBO (U_{кб max}) = 40 В;
• наибольшее допустимое напряжение между коллектор-эмиттером V_CEO (U_{кэ max}) = 25 В;
• напряжение между эмиттером и базой максимально возможное V_EBO (U_{эб max}) = 5 В;
• максимально возможный постоянный ток коллектора I_C (I_{к max}) = 500 мА;
• предельно допустимая мощность, рассеиваемая на коллекторе Р_С (Р_{к max}) = 625 мВт;
• статический коэффициент передачи тока H_fe (H_21э) от 64 до 400;
• диапазон рабочих температур T_stg = -55 … 150ОС;

Устройства в корпусе SOT-23 имеют меньшую допустимую мощность рассеивания  — до 300 мВт. Также стоит отметить, что параметр U_{кэ max} у современных производителей может немного отличатся на ± 5 В.

Электрические

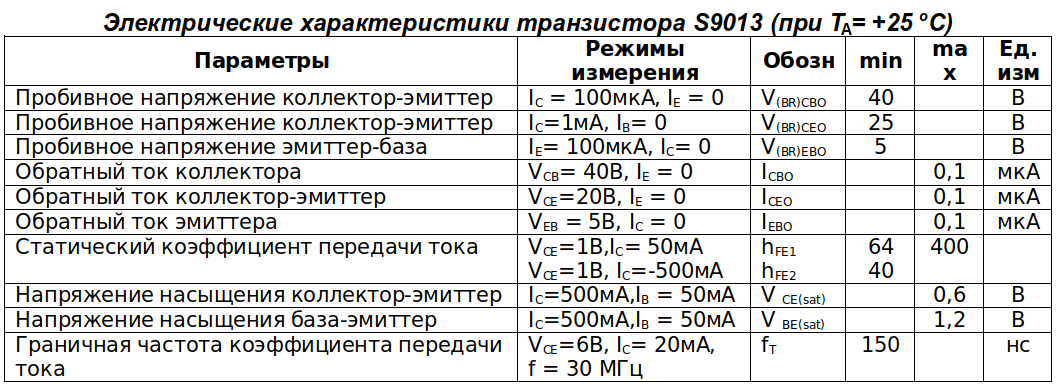

Теперь перейдем к рассмотрению электрических значений S9013. Они так же приведены с учетом температуры окружающего воздуха до +25ОС. Показатели дополнительных параметров, при которых производителем проводились измерения, представлены отдельным столбцом. Эти данные свойственны всем транзисторам данного вида, не зависимо от типа корпуса.

Классификация

В зависимости от статического коэффициента передачи по току (h_fe) при V_CE (U_кэ) = 1В и I_C (I_к) =50 мА,  рассматриваемое устройство подразделяют на семь классов: D (64-91); Е (78-112); F (96-135); G (112-166); H (144-202); I (190-300), J (300-400). Как видно из классификации, максимальным h_fe обладают транзисторы S9013I и S9013J. В продаже наиболее чаще встречаются S9013H и S9013G, реже S9013D.

Аналоги

У транзистора S9013 отсутствуют полные аналоги. SS9013, C9013, MMBT9013, KTC9013 не в счёт, так как они фактически тоже самое, просто с другой маркировкой. На наш взгляд эта лучшая альтернатива рассматриваемому устройству. Но если таких нет, то можно использовать в качестве замены другие, например: S8050, 2N3904, 2N4401, BC547, BC337, 2N2222 и т. д.

Наиболее подходящим российским аналогом можно считать КТ530. Однако он имеет другую цоколевку (Э Б К), поэтому будьте внимательны при замене. В таком качестве можно рассмотреть также, незначительно отличающуюся по параметрам, отечественную серию КТ680.

Комплементарная пара

Рекомендуемой комплементарной парой, со структурой p-n-p, для рассматриваемого прибора является транзистор S9012.

Стабилизация работы схемы

Когда полупроводник нагревается, его сопротивление уменьшается. Транзистор сделан из полупроводника, и соответственно его p-n переходы тоже.

При работе схемы УНЧ ток течет через транзистор, и он нагревается. Обычно вся мощность рассеивается на коллекторе. И тем не менее, характеристики транзистора резко меняются, поскольку сопротивление его p-n переходом резко снижается по мере повышения температуры.

Чтобы стабилизировать работу транзистора, нужно сбалансировать его сопротивление другим источником. Это можно сделать при помощи дополнительного сопротивления.
Когда сопротивление транзистора VT1 уменьшается, резистор R3 забирает часть напряжения на себя и не позволяет увеличить ток в цепи.

Благодаря этому транзистор:

• не закрывается;
• не переходит в режим насыщения;
• не искажает сигнал;
• и не перегревается.

Это называется термостабилизация работы усилителя.

А чтобы в нормальном режиме работы, когда VT1 не нагревается, резистор R3 не уменьшал мощность схемы, в цепь включен шунтирующий электролитический конденсатор C2. Через него переменная составляющая входного сигнала проходит без потерь.

Как протекает ток по схеме

В начальный момент времени, при подключении питания, электролитический конденсатор С3 заряжается, и начинят питать коллектор и эмиттер транзистора VT1. А также ток проходит через делитель напряжения.
Делитель напряжения R1, R2 смещает базу VT1. Начинает течь ток смещения база-эмиттер (Б-Э), тем самым устанавливается рабочая точка УНЧ.

Когда входной сигнал поступает на клемму Х1, он проходит С1 и через делитель поступает на базу VT1 и частично уходит через эмиттер.

Входной сигнал притягивается коллектором VT1 и тем самым усиливается.

Та часть переменного сигнала, которая перешла на эмиттер транзистора, усиливается эмиттерными током. Он свободно проходит через С2, который в паре с R3 стабилизирует режим работы усилителя от перегрева и искажений.
В итоге входной сигнал усиленный коллекторно-эмиттерным (К-Э) током VT1 поступает на выход, то есть на динамическую головку BF1.

Разбор схемы

Это моно-усилитель мощности звуковой частоты.

Транзистор VT1 является главным элементом в схеме усилителя. Поэтому схема называется транзисторный УНЧ (усилитель низкой частоты).

В данном случае используется n-p-n транзистор. Он включен по схеме с общим эмиттером (ОЭ). Эта схема позволяет выжить максимум из транзистора. Она усиливает и напряжение, и ток одновременно. Итого максимальная мощность.

Как именно определяется схема включения? Входящий сигнал подается на базу и эмиттер, а выходящий снимается с коллектора и эмиттера. То есть, по сути, общий контакт эмиттер. Поэтому схема называется с общим эмиттером. Эмиттер – это силовая часть транзистора, которая позволяет усилить сигнал по максимуму.

Что такое каскад

Каскад – это по сути этап усиления, который не зависит от другого. Бывают и двухкаскадные усилители. То есть, например, в схеме есть два транзистора. Один работает как предусилитель, и передает усиленный сигнал на вход второго. Поэтому схема называется двухкаскадной. Они не зависят друг от друга, но первый каскад передает сигнал на второй, что позволяет увеличить мощность сигнала.

ОПЛЕУХА МИКРОСХЕМАМ

Оплеуха микрухам — не самый простой, но высококачественный усилитель мощности НЧ. Усилитель способен развивать максимальную выходную мощность в 130 ватт и работает в довольно широком диапазоне входного напряжения. Выходной каскад усилителя построен на паре 2sa1943 2sc5200 и работает в режиме АВ. Эта версия, автором была разработана в этом году, ниже ее основные параметры.

• Диапазон питающих напряжений = +/- 20В … +/- 60В
• Номинальное напряжение питания (100Вт, 4 Ом) = +/- 36В
• Номинальное напряжение питания (100Вт, 8 Ом) = +/- 48В

С мощностью все понятно, а что со стороны искажений?

• THD+N (при Pвых<=60Вт, 20кГц) <= 0,0009%
• THD+N (при максимальной выходной мощности, 1кГц) = 0,003%
• THD+N (при максимальной выходной мощности, 20кГц) = 0,008%

Детали, используемые в этом модуле — подстроечные резисторы, маломощные и среднемощные транзисторы:

Характеристики популярных аналогов

Наименование производителя: 2SA1178

• Тип материала: Si
• Полярность: PNP
• Максимальная рассеиваемая мощность (Pc): 20 W
• Макcимально допустимое напряжение коллектор-база (Ucb): 150 V
• Макcимальный постоянный ток коллектора (Ic): 1 A
• Предельная температура PN-перехода (Tj): 175 °C
• Граничная частота коэффициента передачи тока (ft): 200 MHz
• Ёмкость коллекторного перехода (Cc): 3 pf
• Статический коэффициент передачи тока (hfe): 80
• Корпус транзистора: TO126

Наименование производителя: 2SA1220

• Тип материала: Si
• Полярность: PNP
• Максимальная рассеиваемая мощность (Pc): 20 W
• Макcимально допустимое напряжение коллектор-база (Ucb): 120 V
• Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
• Макcимальный постоянный ток коллектора (Ic): 1.2 A
• Предельная температура PN-перехода (Tj): 150 °C
• Граничная частота коэффициента передачи тока (ft): 160 MHz
• Ёмкость коллекторного перехода (Cc): 29 pf
• Статический коэффициент передачи тока (hfe): 150
• Корпус транзистора: TO126

Наименование производителя: 2SA1220A

• Тип материала: Si
• Полярность: PNP
• Максимальная рассеиваемая мощность (Pc): 20 W
• Макcимально допустимое напряжение коллектор-база (Ucb): 160 V
• Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
• Макcимальный постоянный ток коллектора (Ic): 1.2 A
• Предельная температура PN-перехода (Tj): 150 °C
• Граничная частота коэффициента передачи тока (ft): 160 MHz
• Ёмкость коллекторного перехода (Cc): 30 pf
• Статический коэффициент передачи тока (hfe): 150
• Корпус транзистора: TO126

Наименование производителя: 2SA1486

• Тип материала: Si
• Полярность: PNP
• Максимальная рассеиваемая мощность (Pc): 15 W
• Макcимально допустимое напряжение коллектор-база (Ucb): 600 V
• Макcимальный постоянный ток коллектора (Ic): 1 A
• Предельная температура PN-перехода (Tj): 175 °C
• Статический коэффициент передачи тока (hfe): 80
• Корпус транзистора: TO126

Наименование производителя: 2SA1714

• Тип материала: Si
• Полярность: PNP
• Максимальная рассеиваемая мощность (Pc): 12 W
• Макcимально допустимое напряжение коллектор-база (Ucb): 100 V
• Макcимально допустимое напряжение коллектор-эмиттер (Uce): 100 V
• Макcимально допустимое напряжение эмиттер-база (Ueb): 8 V
• Макcимальный постоянный ток коллектора (Ic): 3 A
• Предельная температура PN-перехода (Tj): 150 °C
• Статический коэффициент передачи тока (hfe): 2000
• Корпус транзистора: TO-126

Транзисторы КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315И, КТ315Ж.

Т ранзисторы КТ315 — кремниевые, маломощные высокочастотные, структуры — n-p-n. Корпус пластиковый — желтого, красного, темно — зеленого, оранжевого цветов. Масса — около 0,18г. Маркировка буквенно — цифровая, либо буквенная. Цоколевка легко определяется с помощью буквы, обозначающей подкласс транзистора. Она распологается напротив вывода эмиттера. Вывод коллектора — посередине, базы — оставшийся, крайний.

Наиболее широко распространенный отечественный транзистор. При изготовлении КТ315 впервые массово была применена планарно — эпитаксиальная технология. На пластине из материала n — проводимости формировался участок базы, проводимостью — p, затем, уже в нем — n участок эмиттера. Эта технология способствовала значительному удешевлению производства, при меньшем разбросе параметрических характеристик, по тому времени — довольно высоких.

Благодаря плоской форме корпуса и выводов КТ315 хорошо подходит для поверхностного монтажа. Таким образом, применение КТ315 позволило в свое время значительно уменьшить размеры элементов ТТЛ советских ЭВМ второго поколения. Область применения КТ315 черезвычайно широка, кроме элементов логики это — низкочастотные, среднечастотные, высокочастотные усилители, генераторы, все что сотавляло основу огромного количества бытовых и промышленных электронных устройств советской эпохи.

Разработка КТ315 была отмечена в 1973 г. Государственной премией СССР. Примечательно, что КТ315 до сих пор производятся в Белоруссии, в корпусе ТО-92.

Наиболее важные параметры.

Граничная частота передачи тока — 250 МГц. Коэффициент передачи тока у транзисторов КТ315А, КТ315В, КТ315Д — от 20 до 90. У транзисторов КТ315Б,КТ315Г,КТ315Е — от 50 до 350. У транзистора КТ315Ж, — от 30 до 250. У транзистора КТ315Ж, не менее 30.

Максимальное напряжение коллектор — эмиттер. транзистора КТ315А — 25в. Транзистора КТ315Б — 20в, транзистора КТ315Ж — 15в. У транзисторов КТ315В, КТ315Д — 40 в. у транзисторов КТ315Г, КТ315Е — 35 в. У транзистора КТ315И — 60 в.

Напряжение насыщения база — эмиттер при токе коллектора 20 мА, а токе базы — 2 мА: У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г — 1,1 в. У транзисторов КТ315Д, КТ315Е — 1,5 в. У транзисторов КТ315Ж — 0,9 в.

Напряжение насыщения коллектор — эмиттер при токе коллектора 20 мА, а токе базы 2 мА: У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г — 0,4 в. У транзисторов КТ315Д, КТ315Е — 1 в. У транзисторов КТ315Ж — 0,5 в.

Максимальное напряжение эмиттер-база — 6 в.

Обратный ток коллектор-эмиттер при предельном напряжении : У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е — 1 мкА. У транзисторов КТ315Ж — 10 мкА. У транзисторов КТ315И — 100 мкА.

Обратный ток коллектора при напряжении колектор-база 10в — 1 мкА.

Максимальный ток коллектора. У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е — 100 мА. У транзисторов КТ315Ж, КТ315И — 50 мА.

Емкость коллекторного перехода при напряжении коллектор-база 10 в, не более: У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г,КТ315Д, КТ315Е, КТ315И — 7 пФ. У транзисторов КТ315Ж — 10 пФ.

Рассеиваемая мощность коллектора.

У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е — 150 мВт. У транзисторов КТ315Ж, КТ315И — 100 мВт.

Зарубежные аналоги транзисторов КТ315.

Прямых зарубежных аналогов у КТ315 нет. Наиболее близкий аналог(полное совпадение параметров) транзистора КТ315А — BFP719.

Аналог КТ315Б — 2SC633. Параметры этих транзисторов в основном совпадают, но у 2SC633 несколько ниже граничная частота передачи тока — 200МГц.

Аналог КТ315Г — BFP722, КТ315Д — BC546B

Транзисторы BC556, BC557, BC558, BC559, BC560 с буквами A, B, C.

Т ранзисторы BC556 – BC560 – кремниевые, высокочастотные усилительные общего назначения, структуры – p-n-p. Корпус пластиковый TO-92B. Маркировка буквенно – цифровая.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) – 500 мВт.

Предельная частота коэффициента передачи тока ( fh21э )транзистора для схем с общим эмиттером – 300 МГц;

Максимальное напряжение коллектор – эмиттер – У транзисторов BC556 65в. У транзисторов BC557, BC560 45в. У транзисторов BC558, BC549 30в.

Максимальное напряжение коллектор – база – У транзисторов BC556 80в. У транзисторов BC557, BC560 50в. У транзисторов BC558, BC559 30в.

Максимальное напряжение эмиттер – база – 5в.

Коэффициент передачи тока: У транзисторов BC556A, BC557A, BC558A, BC559A, BC560A – от 110 до 220. У транзисторов BC556B, BC557B, BC558B, BC559B, BC560B – от 200 до 450. У транзисторов BC556C, BC557C, BC558C, BC559C, BC560C – от 420 до 800.

Максимальный постоянный ток коллектора – 100 мА.

Напряжение насыщения коллектор-эмиттер при токе коллектора100мА, базы 5мА – не выше 0,6в.

Напряжение насыщения база-эмиттер при токе коллектора 100мА, базы 5мА – 0,9в.

Транзисторы комплиментарные BC556, BC557, BC558, BC559, BC560 – BC546, BC547, BC548, BC549, BC550.

BC556, BC557, BC558, BC559, BC560 встречаются в самых различных схемах. Эти транзисторы успешно используют, как для усиления сигналов звуковой частоты, так и в радиочастотных каскадах. Пример – популярная схема переговорного устройства(уоки – токи) на 27мГц.

Схема состоит из двух компонентов – LC генератора(емкостная трехточка) на частоту 27мГц и усилителя звуковой частоты с двухтактным выходным каскадом. Режимы прием – передача переключаются с помощью переключателя В1. В режиме передачи миниатюрный громкоговоритель переключается с выхода УЗЧ на вход и используется как динамический микрофон. Усиленный сигнал поступает на генератор 27мГц, производя модуляцию основной частоты.

В режиме приема схема работает как сверхрегнератор с очень большим усилением радиосигнала и прямым преобразованием его модуляции в сигнал звуковой частоты, после усиления в УЗЧ поступающий на громкоговоритель. В LC генераторе применен BC547(VT1), в усилителе звуковой частоты два BC547(VT2 – VT5) и два комплементарных BC557(VT3 – VT4). Все транзисторы лучше брать с буквой C(коэфф. усиления от 450). Резисторы можно взять любого типа с мощностью от 0,1 ватта, за исключением R3 – его мощность должна быть не менее 0,25 ватт.

Конденсаторы C1 – C11 слюдяные, C12 – C13 – оксидные(электролитические), любого типа. Катушка генератора L1 – 4 витка провода ПЭЛ -0,25 с отводом от одного витка, намотанная на каркасе диаметром 0,4 см, с подстроечным стержнем из феррита(от малогаб. импортного приемника). Катушка L2 – 1,5 витка на том же каркасе, тем же проводом. Антенной служит безкаркасная катушка – пружина диаметром 0,5 см содержащая 160 – 170 плотно намотанных витков провода ПЭВ 0,5 (виток, к витку). Длина такой антенны получается от 8 до 10см.

Использование каких – либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

12 шт. из магазина г.Ижевск2328 шт. со склада г.Москва,срок 3-4 рабочих дня
− +

В корзину

PNP транзистор общего применения

ХарактеристикиТехнические ∙ Корпус TO-92 ∙ Распиновка CBE

Электрические ∙ Мощность 0.5Вт ∙ Ток коллектора -0.1А ∙ Обратный ток коллектор-база -0.015uA ∙ Напряжение эмиттер-база -5В ∙ Напряжение коллектор-эмиттер 45В ∙ Напряжение коллектор-база -50В ∙ Hfe min 420 ∙ Hfe max 800

Общие ∙ Производитель Semtech

2SB649A Datasheet (PDF)

 ..1. Size:293K  utc 2sb649 2sb649a.pdf

UNISONIC TECHNOLOGIES CO., LTD 2SB649/A PNP SILICON TRANSISTOR BIPOLAR POWER GENERAL PURPOSE TRANSISTOR 11SOT-223 SOT-89 APPLICATIONS 1* Low frequency power amplifier complementary pair with UTC 12SD669/A TO-252 TO-9211TO-126TO-92NL11TO-126STO-126C ORDERING INFORMATION Ordering Number Pin Assignment Package Packing Lead Free Halogen Free 1 2 3

 ..2. Size:35K  hitachi 2sb649a.pdf

2SB649, 2SB649ASilicon PNP EpitaxialApplicationLow frequency power amplifier complementary pair with 2SD669/AOutlineTO-126 MOD1. Emitter2. Collector3. Base1232SB649, 2SB649AAbsolute Maximum Ratings (Ta = 25C)RatingsItem Symbol 2SB649 2SB649A UnitCollector to base voltage VCBO 180 180 VCollector to emitter voltage VCEO 120 160 VEmitter to base v

 ..3. Size:280K  jiangsu 2sb649 2sb649a.pdf

JIANGSU CHANGJIANG ELECTRONICS TECHNOLOGY CO., LTD TO-126 Plastic-Encapsulate Transistors 2SB649/2SB649A TRANSISTOR (PNP) TO- 126FEATURES Low Frequency Power Amplifier Complementary Pair with 2SD669/A 1. EMITTER MAXIMUM RATINGS (Ta=25 unless otherwise noted) 2. COLLECTOR Symbol Parameter Value Unit 3. BASE VCBO Collector-Base Voltage -180 V VCEO Collector-Emit

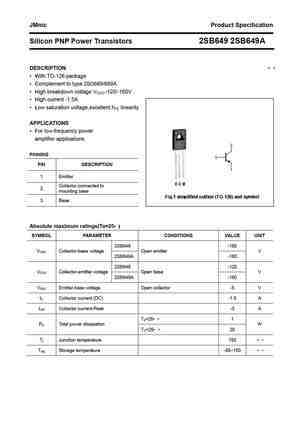

 ..4. Size:199K  jmnic 2sb649 2sb649a.pdf

JMnic Product Specification Silicon PNP Power Transistors 2SB649 2SB649A DESCRIPTION With TO-126 package Complement to type 2SD669/669A High breakdown voltage VCEO:-120/-160V High current -1.5A Low saturation voltage,excellent hFE linearity APPLICATIONS For low-frequency power amplifier applications PINNING PIN DESCRIPTION1 Emitter Collector;connected t

 ..5. Size:1004K  blue-rocket-elect 2sb649 2sb649a.pdf

2SB649(A) Rev.F Mar.-2016 DATA SHEET / Descriptions TO-126 PNP Silicon PNP transistor in a TO-126 Plastic Package. / Features 2SD669(A)Complementary pair with 2SD669(A). / Applications Low frequency power amplifier. / Equivalent Circuit / Pin

 ..6. Size:81K  inchange semiconductor 2sb649a.pdf

INCHANGE Semiconductor isc Product Specification isc Silicon PNP Power Transistor 2SB649A DESCRIPTION High Collector Current-IC=-1.5A High Collector-Emitter Breakdown Voltage- : V(BR)CEO=-160V(Min) Good Linearity of hFE Low Saturation Voltage Complement to Type 2SD669A APPLICATIONS Power amplifier applications ABSOLUTE MAXIMUM RATINGS(Ta=25) SYMBOL PARAME

 0.1. Size:201K  lge 2sb649a-2sb649.pdf

2SB649/2SB649A(PNP)TO-126 TransistorTO-1261. EMITTER 2. COLLECTOR 3. BASE 3 21 Features Low frequency power amplifier complementary pair with 2SD669/A MAXIMUM RATINGS (TA=25 unless otherwise noted) 2.5007.4002.9001.100Symbol Parameter Value Units7.8001.500VCBO Collector-Base Voltage -180 V 3.9003.0004.100VCEO Collector-Emitter Voltage 3

 0.2. Size:194K  lge 2sb649-2sb649a to-126c.pdf

2SB649/2SB649A TO-126C Transistor (PNP)TO-126C1. EMITTER 2. COLLECTOR 3. BASE 1 2 3 Features Low frequency power amplifier complementary pair with 2SD669/A MAXIMUM RATINGS (TA=25 unless otherwise noted) Symbol Parameter Value UnitsVCBO Collector-Base Voltage -180 V 3.0007.8003.4008.200 1.800VCEO Collector-Emitter Voltage 2.2004.0402SB649 -120 V

 0.3. Size:900K  blue-rocket-elect 2sb649ad.pdf

2SB649AD Rev.A May.-2016 DATA SHEET / Descriptions TO-252 PNP Silicon PNP transistor in a TO-252 Plastic Package. / Features 2SD669AD Complementary pair with 2SD669AD. / Applications Low frequency power amplifier. / Equivalent Circuit / Pinni

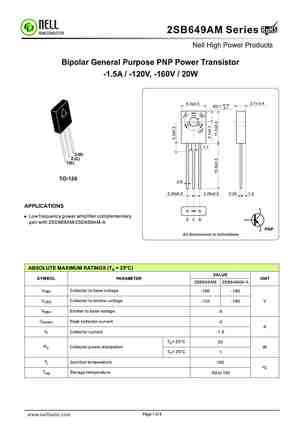

 0.4. Size:162K  nell 2sb649am.pdf

RoHS RoHS 2SB649AM SeriesSEMICONDUCTORNell High Power ProductsBipolar General Purpose PNP Power Transistor-1.5A / -120V, -160V / 20W2.7 0.48.00.5+0.153.1- 0.11.1(B)32(C)(E)1TO-1260.82.290.5 2.290.5 0.55 1.2 APPLICATIONSCLow frequency power amplifier complementaryE C B Bpair with 2SD669AM/2SD669AM-APNPEAll dimensions in millimeter

 0.5. Size:162K  nell 2sb649am-a.pdf

RoHS RoHS 2SB649AM SeriesSEMICONDUCTORNell High Power ProductsBipolar General Purpose PNP Power Transistor-1.5A / -120V, -160V / 20W2.7 0.48.00.5+0.153.1- 0.11.1(B)32(C)(E)1TO-1260.82.290.5 2.290.5 0.55 1.2 APPLICATIONSCLow frequency power amplifier complementaryE C B Bpair with 2SD669AM/2SD669AM-APNPEAll dimensions in millimeter

Маркировка

Транзистор, чаще всего, обозначен на корпусе только цифрами. Цифры “13009” обозначают серийный номер в американской системе JEDEC. Считается, что впервые данный транзистор произвела американская компания Motorola. Символы mje, в начале маркировки транзистора указывали на брэнд именно этой компании. После 1999 года, когда компания Motorola была реструктуризирована, с символов «MJE» начинается маркировка данного транзистора у других производителей, не связанных с этой компанией. В то же время ON Semiconductor, дочерняя компания Motorola, так же продолжает выпускать эти транзисторы с указанием mje13009 на корпусе. Более именитые из производители, вместо MJE, указывают в начале маркировки первые буквы из названия своих компаний: ST13009 (ST Microelectronics), J13009,FJP13009 (Fairchild), PHE13009 (WeEn Semiconductors).

Маркировка и цоколёвка

Данный прибор имеет структуру n — p — n . Выводы элемента слева-направо, при обращении лицевой части транзистора к нам(плоская сторона с маркировкой), имеют такой порядок – “коллектор-база-эмиттер”. Цоколёвку КТ3102 нужно знать и учитывать её при пайке прибора. Ошибка при пайке может повредить весь транзистор.

Маркировка транзисторов применяется для различия одного типа прибора от другого. Например, различия между типом А и Б. В случае КТ3102, маркировка имеет следующую структуру:

• Зелёный кружок на лицевой стороне означает тип транзистора. В нашем случае – КТ3102.
• Кружок сверху означает букву прибора (А, Б, В и т.д). Применяются следующие обозначения :

А – красный или бордовый. Б – жёлтый. В – зелёный. Г – голубой. Д – синий. Е – белый. Ж – тёмно-коричневый.

На некоторых приборах вместо цветовых обозначений, маркировка пишется словами. Например, 3102 EM. Подобные обозначения удобнее цветных.

Знание маркировки транзистора позволит правильно подобрать нужный элемент, согласно требуемым параметрам.
