Bdp951 pdf даташит

Техническая документация к электронным компонентам на русском языке.

Описание

Кремниевый NPN диффузионный транзистор для импульсных источников питания и преобразователей.

Особенности:

• Мощный высоковольтный транзистор с высокой скоростью переключения.
• Высокое напряжение пробоя: Vceo = 800 В.
• Изолированный корпус.

Символы	Параметр	Условия	Мин. значение	Тип. значение	Макс. значение	Единицы
Vcbo	Напряжение коллектор-база	—	—	—	900	В
Vceo	Напряжение коллектор-эмиттер	—	—	—	800	В
Vebo	Напряжение эмиттер-база	—	—	—	7	В
Ic	Ток коллектора постоянный/импульсный	—	—	—	3,0/5,0	А
Pc	Мощность, рассеиваемая на коллекторе	T = 25 °C	—	—	25	Вт
hFE	Коэффициент передачи тока в схеме ОЭ	Vce = 5 В, Ic = 0,15 А	15	—	—	—
Vce_sat	Напряжение насыщения К-Э	Ic = 1,2 A, Ib = 0,24 А	—	—	1,0	В
Ib	Ток базы	—	—	—	1,0	А
Tr/Tf	Время нарастания/спада	—	—	0,5	0,7/0,5	мкс

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Главная

О сайте

Теория

Практика

Контакты

Высказывания: Если что-либо не работает, стукните это хорошенько, если оно сломалось — ничего, все равно нужно было выбрасывать. Основные параметры биполярного низкочастотного npn транзистора 2SC5353 Эта страница создана пользователем сайта через систему Коллективного разума и показывает существующую справочную информацию о параметрах биполярного низкочастотного npn транзистора 2SC5353 . Информация о параметрах, цоколевке, характеристиках, местах продажи и производителях. Исходный полупроводниковый материал, на основе которого изготовлен транзистор: кремнийСтруктура полупроводникового перехода: npn

Pc max, мВт	Ucb max, В	Uce max, В	Ueb max, В	Ic max, мА	Tj max, °C	Ft max, Гц	Cc tip, пФ	Hfe
25000	900	800	7	3000	+150	200000	15

  Bosch pke611d17e варочная панель как подключить провода

Производитель: UTCСфера применения: Популярность: 3246Условные обозначения описаны на странице «Теория».

Схемы транзистора 2SC5353

Общий вид транзистора 2SC5353.	Цоколевка транзистора 2SC5353.

Обозначение контактов: Международное: C — коллектор, B — база, E — эмиттер. Российское: К — коллектор, Б — база, Э — эмиттер.

Дата создания страницы: 2016-02-03 08:45:50.

Другие разделы справочника:

Есть надежда, что справочник транзисторов окажется полезен опытным и начинающим радиолюбителям, конструкторам и учащимся. Всем тем, кто так или иначе сталкивается с необходимостью узнать больше о параметрах транзисторов. Более подробную информацию обо всех возможностях этого интернет-справочника можно прочитать на странице «О сайте». Если Вы заметили ошибку, огромная просьба написать письмо. Спасибо за терпение и сотрудничество.

Биполярный транзистор 2SC5353 — описание производителя. Основные параметры. Даташиты.

Наименование производителя: 2SC5353

Тип материала: Si

Максимальная рассеиваемая мощность (Pc): 25 W

Макcимально допустимое напряжение коллектор-база (Ucb): 900 V

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 800 V

Макcимально допустимое напряжение эмиттер-база (Ueb): 7 V

Макcимальный постоянный ток коллектора (Ic): 3 A

Предельная температура PN-перехода (Tj): 150 °C

Статический коэффициент передачи тока (hfe): 15

Корпус транзистора: TO220NIS

2SC5353 Datasheet (PDF)

1.1. 2sc5353.pdf Size:207K _toshiba

UNISONIC TECHNOLOGIES CO., LTD 2SC5353 NPN SILICON TRANSISTOR HIGH VOLTAGE NPN TRANSISTOR 1 1 TO-126 TO-126C DESCRIPTION Switching Regulator and High Voltage Switching Applications High-Speed DC-DC Converter Applications 1 1 TO-220 TO-220F FEATURES * Excellent switching times: tR = 0.7?s(MAX), tF = 0.5?s (MAX) * High collectors breakdown voltage: VCEO = 700V 1 TO-220F1

UNISONIC TECHNOLOGIES CO., LTD 2SC5353B NPN SILICON TRANSISTOR HIGH VOLTAGE NPN 1 1 TRANSISTOR TO-126 TO-126C DESCRIPTION 1 1 TO-220 TO-220F Switching Regulator and High Voltage Switching Applications High-Speed DC-DC Converter Applications. 1 1 FEATURES TO-220F1 TO-251 * Excellent switching times: tR = 0.7?s(MAX), tF = 0.5?s (MAX) * High collectors breakdown voltage:

«>

BC212 Datasheet (PDF)

..1. bc212 bc213 bc214.pdf Size:107K _motorola

MOTOROLAOrder this documentSEMICONDUCTOR TECHNICAL DATAby BC212/DAmplifier TransistorsBC212,BPNP SiliconBC213COLLECTORBC21432BASE1EMITTER1MAXIMUM RATINGS23BC BC

0.1. bc212lb.pdf Size:27K _fairchild_semi

BC212LBPNP General Purpose Amplifier This device is designed for general purpose amplifier application at collector currents to 100mA. Sourced from process 68.TO-9211. Emitter 2. Collector 3. BaseAbsolute Maximum Ratings* TC=25C unless otherwise notedSymbol Parameter Value UnitsVCEO Collector-Emitter Voltage 50 VVCBO Collector-Base Voltage 60 VVEBO Emitter-Base V

0.2. bc212l.pdf Size:29K _fairchild_semi

BC212LB CETO-92 PNP General Purpose Amplifier This device is designed for general purpose amplifier applications at collector currents to 300mA.Sourced from Process 68. Absolute Maximum Ratings* TA = 25C unless otherwise notedSymbol Parameter Value Units50 VVCEO Collector-Emitter Voltage60 VVCBO Collector-Base Voltage5 VVEBO Emitter-Base VoltageCollector Curr

 0.3. bc212b.pdf Size:27K _fairchild_semi

BC212BPNP General Purpose Amplifier This device is designed for general purpose amplifier application at collector currents to 100mA. Sourced from process 68.TO-9211. Collector 2. Base 3. EmitterAbsolute Maximum Ratings* TC=25C unless otherwise notedSymbol Parameter Value UnitsVCEO Collector-Emitter Voltage 50 VVCBO Collector-Base Voltage 60 VVEBO Emitter-Base Vo

0.4. bc212b-d.pdf Size:59K _onsemi

BC212BAmplifier TransistorsPNP SiliconFeatures These are Pb-Free Devices* http://onsemi.comCOLLECTOR1MAXIMUM RATINGSRating Symbol Value Unit2BASECollector-Emitter Voltage VCEO -50 VdcCollector-Base Voltage VCBO -60 Vdc3EMITTEREmitter-Base Voltage VEBO -5.0 VdcCollector Current — Continuous IC -100 mAdcTotal Device Dissipation @ TA = 25C PD 350 mWDerate a

 0.5. bc212csm.pdf Size:11K _semelab

BC212CSMDimensions in mm (inches). Bipolar PNP Device in a 0.51 0.10 Hermetically sealed LCC1 (0.02 0.004) 0.31rad.(0.012) Ceramic Surface Mount 3Package for High Reliability Applications 211.91 0.10(0.075 0.004)A0.31rad.Bipolar PNP Device. (0.012)3.05 0.13(0.12 0.005)1.40(0.055)1.02 0.10max.VCEO = 50V A =(0.04 0.004)

0.6. bc212dcsm.pdf Size:10K _semelab

BC212DCSMDimensions in mm (inches). Dual Bipolar PNP Devices in a hermetically sealed LCC2 Ceramic Surface Mount Package for High Reliability 1.40 0.152.29 0.20 1.65 0.13(0.055 0.006)(0.09 0.008) (0.065 0.005)Applications 2 314Dual Bipolar PNP Devices. A0.236 5rad. (0.009) V = 50V CEO6.22 0.13 A = 1.27 0.13I = 0.2A C(0.05

0.7. bc212l la lb bc214l.pdf Size:76K _cdil

Continental Device India LimitedAn ISO/TS 16949, ISO 9001 and ISO 14001 Certified CompanyTO-92 Plastic PackageBC212L, BC212LA, BC212LBBC214L, BC214LB, BC214LCPNP SILICON PLANAR EPITAXIAL TRANSISTORSAmplifier TransistorsDIM MIN MAXA 4,32 5,33B 4,45 5,20C 3,18 4,19D 0,41 0,55E 0,35 0,50F 5 DEGG 1,14 1,40H 1,14 1,53K 12,70 L 1.982 2.082ALL DIMENSIONS IN M.M.

Другие транзисторы… BC211A
, BC211A-10
, BC211A-16
, BC211A-6
, BC211B
, BC211C
, BC211D
, BC211E
, , BC212A
, BC212AP
, BC212B
, BC212BP
, BC212K
, BC212KA
, BC212KB
, BC212L
.

Маркировка

Цифры “13001” на корпусе дают общее представление об этом полупроводниковом устройстве. Многие производители маркируют так свои изделия из-за отсутствия места на корпусе ТО-92, не указывая при этом префикс в начале. В статье приведены технические характеристики устройств малоизвестных в России производителей DGNJDZ, Semtech Electronics, YFWDIODE. Указанные производители в своих даташитах не указывают дополнительных символов маркировки. Без дополнительных обозначений маркирует свой транзистор TS13001 тайваньская компания TSMC. Первые две литеры “TS” являются аббревиатурой первых двух слов в полном названии компании Taiwan Semiconductor Manufacturing Company. В тоже время, на рыке достаточно широко представлены транзисторы mje13001, которые тоже промаркированы цифрами 13001. SHENZHEN JTD ELECTRONICS и многие другие производители применяют s13001 s8d при маркировке своих девайсов. Встречаются и другие префиксы, не рассмотренные в статье. Многие продавцы не заморачиваясь с маркировкой в наименовании товара, указывают все возможные его типы вместе с датой производства.

Практика работы составного транзистора

На рис. 3 показаны три варианта построения выходного каскада (эмиттерный повторитель). При подборе транзисторов надо стремится к b1~b2 и b3~b4 . Различие можно компенсировать за счёт подбора пар по равенству коэффициентов усиления СТ b13~b24 (см. табл. 1).

• Схема на рис. 3а имеет наибольшее входное сопротивление, но это худшая из приведённых схем: требует изоляцию фланцев мощных транзисторов (или раздельные радиаторы) и обеспечивает наименьший размах напряжения, поскольку между базами СТ должно падать ~2 В, в противном случае сильно проявятся искажения типа «ступенька».
• Схема на рис. 3б досталась в наследство с тех времён, когда ещё не выпускались комплементарные пары мощных транзисторов. Единственный плюс по сравнению с предыдущим вариантом – меньшее падение напряжения ~1,8 В и больше размах без искажений.
• Схема на рис. 3в наглядно демонстрирует преимущества СТШ: между базами СТ падает минимум напряжения, а мощные транзисторы можно посадить на общий радиатор без изоляционных прокладок.

На рис. 4 показаны два параметрических стабилизатора. Выходное напряжение для варианта с СТД равно:

Поскольку Uбэ гуляет в зависимости от температуры и коллекторного тока, то у схемы с СТД разброс выходного напряжения будет больше, а потому вариант с СТШ предпочтительней.

Рис. 3. Варианты выходных эмиттерных повторителей на СТ

Рис. 4. Применение СТ в качестве регулятора в линейном стабилизаторе

Для коммутации электромеханических приводов и, тем более, в импульсных схемах следует использовать готовые СТ с нормированными параметрами включения и выключения, паразитными ёмкостями. Типичный пример – широко распространённые импортные комплементарные СТД серии TIP12х.

Биполярный транзистор BDP951 — описание производителя. Основные параметры. Даташиты.

Наименование производителя: BDP951

Тип материала: Si

Полярность: NPN

Максимальная рассеиваемая мощность (Pc): 3
W

Макcимально допустимое напряжение коллектор-база (Ucb): 100
V

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 80
V

Макcимально допустимое напряжение эмиттер-база (Ueb): 5
V

Макcимальный постоянный ток коллектора (Ic): 3
A

Предельная температура PN-перехода (Tj): 150
°C

Граничная частота коэффициента передачи тока (ft): 100
MHz

Ёмкость коллекторного перехода (Cc): 40
pf

Статический коэффициент передачи тока (hfe): 25

Корпус транзистора:

BDP951
Datasheet (PDF)

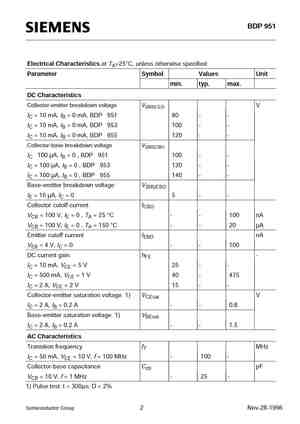

 ..1. Size:41K  siemens bdp951.pdf

BDP 951NPN Silicon AF Power Transistors For AF drivers and output stages High collector current High current gain Low collector-emitter saturation voltage Complementary type: BDP952…BDP956 (PNP)Type Marking Ordering Code Pin Configuration PackageBDP 951 BDP 951 Q62702-D1339 1 = B 2 = C 3 = E 4 = C SOT-223BDP 953 BDP 953 Q62702-D1341 1 = B 2 = C 3 = E 4 = C SOT

 9.1. Size:40K  siemens bdp952.pdf

BDP 952PNP Silicon AF Power Transistor For AF drivers and output stages High collector current High current gain Low collector-emitter saturation voltage Complementary type: BDP951…BDP955 (NPN)Type Marking Ordering Code Pin Configuration PackageBDP 952 BDP 952 Q62702-D1340 1 = B 2 = C 3 = E 4 = C SOT-223BDP 954 BDP 954 Q62702-D1342 1 = B 2 = C 3 = E 4 = C SOT-

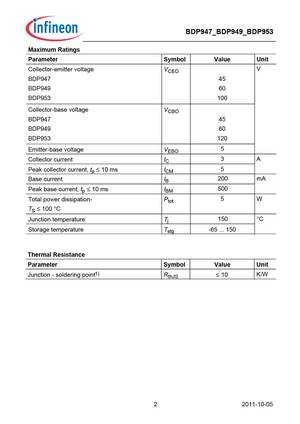

 9.2. Size:523K  infineon bdp947 bdp949 bdp953.pdf
