Основные технические характеристики 2n5551
При температуре окружающей среды +25 градусов (°C), транзистор 2n5551 имеет следующие технические значения:
физические:
- принцип действия – биполярный;
- корпус ТО-92, для транзистора MMBT5551 корпус SOT-23;
- материал корпуса – пластиковый корпус;
- материал транзистора — аморфный кремний (amorphous silicon) (Si);
электрические:
- проводимость — обратной проводимости n-p-n;
- максимально допустимый коллекторный ток (Maximum Collector Current) IK макс. (Ic max) 600 мА (mA);
- максимальное допустимое напряжение между коллектором и эмиттером (Collector-Emitter Voltage) U КЭ макс (VCEmax) не более 160 В (V);
- максимально допустимое обратном напряжении на коллекторном переходе, между коллектором и базой (Collector-Base Voltage) U КБ макс. (VCBmax) не более 180 В (V);
- максимальное допустимое напряжение между эмиттером и базой (Emitter-Base Voltage) UЭБ макс. (VЕВ max) не более 6 В (V);
- граничная частота передачи тока (Current Gain Bandwidth Product) fгр (ft) от 100 до 300 МГц (MHz);
- максимальный обратный ток коллектора (Collector Cutoff Current) IКБО (ICBO) не более 0.05 мкА (µA), при U КБ макс. (VCBО ) = 120 В (V) и отключенном эммитере (ток эммитора IЭ (IE)=0);
- максимальный обратный ток эммитера (Emmiter Cutoff Current) IЭБО (IEBO) не более 0.05 мкА (µA), при U EБ макс. (VEBО ) = 4 В (V) и отключенном коллекторе (ток коллектора IК (IС)=0);
- для ТО-92 максимальная мощность, рассеиваемая на коллекторе (Maximum Collector Dissipation) PKмакс. (PC) 0,625 Вт (Watt) или 625 мВт (mW);
- для SOT-23 максимальная мощность, рассеиваемая на коллекторе (Maximum Collector Dissipation) PKмакс. (PC) 0,350 Вт (Watt) или 350 мВт (mW);
- максимальная температура хранения и эксплуатации (Max Storage & Operating temperature Should be) от — 55 до +150 °С;
Классификация по hFE
коэффициент усиления по току (Minimum & maximum DC Current Gain) находится в пределах от 80 до 250 hFE, при UКЭ макс. = 5 В (V) и IK макс. = 10 мА (mA).
Возможны небольшие отличия в характеристиках у разных производителей.
BC212 Datasheet (PDF)
..1. bc212 bc213 bc214.pdf Size:107K _motorola
MOTOROLAOrder this documentSEMICONDUCTOR TECHNICAL DATAby BC212/DAmplifier TransistorsBC212,BPNP SiliconBC213COLLECTORBC21432BASE1EMITTER1MAXIMUM RATINGS23BC BC
0.1. bc212lb.pdf Size:27K _fairchild_semi
BC212LBPNP General Purpose Amplifier This device is designed for general purpose amplifier application at collector currents to 100mA. Sourced from process 68.TO-9211. Emitter 2. Collector 3. BaseAbsolute Maximum Ratings* TC=25C unless otherwise notedSymbol Parameter Value UnitsVCEO Collector-Emitter Voltage 50 VVCBO Collector-Base Voltage 60 VVEBO Emitter-Base V
0.2. bc212l.pdf Size:29K _fairchild_semi
BC212LB CETO-92 PNP General Purpose Amplifier This device is designed for general purpose amplifier applications at collector currents to 300mA.Sourced from Process 68. Absolute Maximum Ratings* TA = 25C unless otherwise notedSymbol Parameter Value Units50 VVCEO Collector-Emitter Voltage60 VVCBO Collector-Base Voltage5 VVEBO Emitter-Base VoltageCollector Curr
0.3. bc212b.pdf Size:27K _fairchild_semi
BC212BPNP General Purpose Amplifier This device is designed for general purpose amplifier application at collector currents to 100mA. Sourced from process 68.TO-9211. Collector 2. Base 3. EmitterAbsolute Maximum Ratings* TC=25C unless otherwise notedSymbol Parameter Value UnitsVCEO Collector-Emitter Voltage 50 VVCBO Collector-Base Voltage 60 VVEBO Emitter-Base Vo
0.4. bc212b-d.pdf Size:59K _onsemi
BC212BAmplifier TransistorsPNP SiliconFeatures These are Pb-Free Devices* http://onsemi.comCOLLECTOR1MAXIMUM RATINGSRating Symbol Value Unit2BASECollector-Emitter Voltage VCEO -50 VdcCollector-Base Voltage VCBO -60 Vdc3EMITTEREmitter-Base Voltage VEBO -5.0 VdcCollector Current — Continuous IC -100 mAdcTotal Device Dissipation @ TA = 25C PD 350 mWDerate a
0.5. bc212csm.pdf Size:11K _semelab
BC212CSMDimensions in mm (inches). Bipolar PNP Device in a 0.51 0.10 Hermetically sealed LCC1 (0.02 0.004) 0.31rad.(0.012) Ceramic Surface Mount 3Package for High Reliability Applications 211.91 0.10(0.075 0.004)A0.31rad.Bipolar PNP Device. (0.012)3.05 0.13(0.12 0.005)1.40(0.055)1.02 0.10max.VCEO = 50V A =(0.04 0.004)
0.6. bc212dcsm.pdf Size:10K _semelab
BC212DCSMDimensions in mm (inches). Dual Bipolar PNP Devices in a hermetically sealed LCC2 Ceramic Surface Mount Package for High Reliability 1.40 0.152.29 0.20 1.65 0.13(0.055 0.006)(0.09 0.008) (0.065 0.005)Applications 2 314Dual Bipolar PNP Devices. A0.236 5rad. (0.009) V = 50V CEO6.22 0.13 A = 1.27 0.13I = 0.2A C(0.05
0.7. bc212l la lb bc214l.pdf Size:76K _cdil
Continental Device India LimitedAn ISO/TS 16949, ISO 9001 and ISO 14001 Certified CompanyTO-92 Plastic PackageBC212L, BC212LA, BC212LBBC214L, BC214LB, BC214LCPNP SILICON PLANAR EPITAXIAL TRANSISTORSAmplifier TransistorsDIM MIN MAXA 4,32 5,33B 4,45 5,20C 3,18 4,19D 0,41 0,55E 0,35 0,50F 5 DEGG 1,14 1,40H 1,14 1,53K 12,70 L 1.982 2.082ALL DIMENSIONS IN M.M.
Другие транзисторы… BC211A
, BC211A-10
, BC211A-16
, BC211A-6
, BC211B
, BC211C
, BC211D
, BC211E
, , BC212A
, BC212AP
, BC212B
, BC212BP
, BC212K
, BC212KA
, BC212KB
, BC212L
.
Модификации (версии) транзистора
| Тип | PC | UCB | UCE | UEB | IC | TJ | hFE | fT | Cob | NF | hfe | Корпус | Примечание |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2N5551 | 0,625 | 180 | 160 | 6 | 0,6 | 150 | 20-250 | 100-300 | 6 | 8 | 50-200 | TO-92 | |
| 2N5551C | 0,625 | 180 | 160 | 6 | 0,6 | 150 | 30-250 | 100-300 | 6 | 8 | 50-200 | TO-92 | |
| 2N5551CN | 0,4 | 180 | 160 | 6 | 0,6 | 150 | 30-250 | 150 | 3 | — | — | TO-92N | |
| 2N5551CSM | 0,35 | 180 | 160 | 6 | 0,6 | 150 | 30-250 | 100-300 | 6 | 8 | 50-200 | LCC1 ٭ | |
| 2N5551DCSM | 0,35 | — | 160 | — | 0,6 | — | 80 | 100 | — | — | — | LCC2 ٭ | Тот же MO-041BB |
| 2N5551G | 0,625 | 180 | 160 | 6 | 0,6 | 150 | 80-400 | 100-300 | 6 | 8 | — | TO-92 | Группы по hFE: A/B/C |
| 2N5551G | 0,5 | 180 | 160 | 6 | 0,6 | 150 | 80-400 | 100-300 | 6 | 8 | — | SOT-89 | Группы по hFE: A/B/C |
| 2N5551HR | 0,36 | 180 | 160 | 6 | 0,6 | 200 | 20-250 | — | 6 | — | 1-50 | TO-18 | |
| 2N5551HR | 0,58 | 180 | 160 | 6 | 0,5 | 200 | 20-250 | — | 6 | — | 1-50 | LCC3, UB ٭ | |
| 2N5551K | 0,625 | 180 | 160 | 6 | 0,6 | 150 | 50-300 | 100-300 | 6 | — | — | TO-92 | Группы по hFE: A/B/C |
| 2N5551N | 0,4 | 180 | 160 | 6 | 0,6 | 150 | 30-250 | 150 | 3 | — | — | TO-92N | |
| 2N5551S | 0,35 | 180 | 160 | 6 | 0,6 | 150 | 30-250 | 100-300 | 6 | 8 | 50-200 | SOT-23 | Маркировка: ZF |
| 2N5551SC | 0,35 | 180 | 160 | 6 | 0,6 | 150 | 150-250 | 100-300 | — | — | — | SOT-23(1) | Маркировка: ZFC |
| BTN5551K3 | 0,9 | 180 | 160 | 6 | 0,6 | 150 | ≥ 50 | ≥ 100 | 6 | — | — | TO-92L | |
| H2N5551 | 0,625 | 180 | 160 | 6 | 0,6 | 150 | 50-400 | 100-300 | 6 | — | — | TO-92 | Группы по hFE: A/N/C |
| H5551 | 0,625 | 180 | 160 | 6 | 0,6 | 150 | 30-280 | 100-300 | — | — | — | TO-92 | |
| 2N5551SQ | 0,5 | 180 | 160 | 6 | 0,6 | 150 | 30-250 | 100-300 | 6 | — | — | SOT-89 | Маркировка: BG1 |
| MMBT5551 | 0,35 | 180 | 160 | 6 | 0,6 | 150 | 30-250 | 100-300 | 6 | 8 | 50-200 | SOT-23 | Маркировка: 3S |
٭ — корпуса SMD типа LCC 1/2/3 и UB – для тяжелых условий эксплуатации, требующих высокой степени надежности.
Примечание: параметр hFE – статический (по постоянному току) коэффициент усиления. hfe – коэффициент усиления по переменному току в режиме усиления малого сигнала (на определенной частоте).
Размеры и типы корпусов SMD-компонентов
Поверхностный монтаж — технология изготовления электронных изделий на печатных платах, которую также называют ТМП (технология монтажа на поверхность), SMT (англ. surface mount technology) и SMD-технология (от англ. surface mounted device — прибор, монтируемый на поверхность).
Электронные компоненты для поверхностного монтажа («чип-компоненты» или SMD-компоненты) выпускаются различных размеров и в разных типах корпусов. Таблица типоразмеров и SMD-корпусов поможет быстро получить необходимые данные.
Размеры и типы корпусов SMD-компонентов
Двухконтактные компоненты: прямоугольные, пассивные (резисторы и конденсаторы)
Обозначение типоразмера состоит из четырех цифр. Две первые соответствуют округленно длине L в принятой системе измерения (либо метрической, либо дюймовой), а две последние — ширине W.
| Типоразмер (дюймовая система) | Типоразмер (метрическая система) | Размер (мм) |
| 008004 | 0201 | 0.25×0.125 |
| 009005 | 03015 | 0.3×0.15 |
| 01005 | 0402 | 0.4×0.2 |
| 0201 | 0603 | 0.6×0.3 |
| 0402 | 1005 | 1.0×0.5 |
| 0603 | 1608 | 1.6×0.8 |
| 0805 | 2012 | 2.0×1.25 |
| 1008 | 2520 | 2.5×2.0 |
| 1206 | 3216 | 3.2×1.6 |
| 1210 | 3225 | 3.2×2.5 |
| 1806 | 4516 | 4.5×1.6 |
| 1812 | 4532 | 4.5×3.2 |
| 1825 | 4564 | 4.5×6.4 |
| 2010 | 5025 | 5.0×2.5 |
| 2512 | 6332 | 6.3×3.2 |
| 2725 | 6863 | 6.9×6.3 |
| 2920 | 7451 | 7.4×5.1 |
Двухконтактные компоненты: цилиндрические, пассивные (резисторы и диоды) в корпусе MELF
| корпус | размеры (мм) и другие параметры |
| Melf (MMB) 0207 | L = 5,8 мм, Ø = 2,2 мм, 1,0 Вт, 500 В |
| MiniMelf (MMA) 0204 | L = 3,6 мм, Ø = 1,4 мм, 0,25 Вт, 200 В |
| MicroMelf (MMU) 0102 | L = 2,2 мм, Ø = 1,1 мм, 0,2 Вт, 100 В |
Двухконтактные компоненты: танталовые конденсаторы
| тип | размеры (мм) |
| A (EIA 3216-18) | 3,2 × 1,6 × 1,6 |
| B (EIA 3528-21) | 3,5 × 2,8 × 1,9 |
| C (EIA 6032-28) | 6,0 × 3,2 × 2,2 |
| D (EIA 7343-31) | 7,3 × 4,3 × 2,4 |
| E (EIA 7343-43) | 7,3 × 4,3 × 4,1 |
Двухконтактные компоненты: диоды (англ. small outline diode, сокр. SOD)
| обозначение | размеры (мм) |
| SOD-323 | 1,7 × 1,25 × 0,95 |
| SOD-123 | 2,68 × 1,17 × 1,60 |
Трёхконтактные компоненты: транзисторы с тремя короткими выводами (SOT)
| обозначение | размеры (мм) |
| SOT-23 | 3 × 1,75 × 1,3 |
| SOT-223 | 6,7 × 3,7 × 1,8 |
| DPAK (TO-252) | корпус (трёх- или пятиконтактные варианты), разработанный компанией Motorola для полупроводниковых устройств с большим выделением тепла |
| D2PAK (TO-263) | корпус (трёх-, пяти-, шести-, семи- или восьмивыводные варианты), аналогичный DPAK, но больший по размеру (как правило габариты корпуса соответствуют габаритам TO220) |
| D3PAK (TO-268) | корпус, аналогичный D2PAK, но ещё больший по размеру |
Многоконтактные компоненты: выводы в две линии по бокам
| обозначение | расстояние между выводами (мм) |
| ИС — с выводами малой длины (англ. small-outline integrated circuit, сокращённо SOIC) | 1,27 |
| TSOP — (англ. thin small-outline package) тонкий SOIC (тоньше SOIC по высоте) | 0,5 |
| SSOP — усаженый SOIC | 0,65 |
| TSSOP — тонкий усаженый SOIC | 0,65 |
| QSOP — SOIC четвертного размера | 0,635 |
| VSOP — QSOP ещё меньшего размера | 0,4; 0,5 или 0,65 |
Многоконтактные компоненты: выводы в четыре линии по бокам
| обозначение | расстояние между выводами (мм) |
| PLCC, CLCC — ИС в пластиковом или керамическом корпусе с выводами, загнутыми под корпус с виде буквы J | 1,27 |
| QFP — (англ. quad flat package) — квадратные плоские корпусы ИС | разные размеры |
| LQFP — низкопрофильный QFP | 1,4 мм в высотуразные размеры |
| PQFP — пластиковый QFP (44 или более вывода) | разные размеры |
| CQFP — керамический QFP (сходный с PQFP) | разные размеры |
| TQFP — тоньше QFP | тоньше QFP |
| PQFN — силовой QFP | нет выводов, площадка для радиатора |
Многоконтактные компоненты: массив выводов
| обозначение | расстояние между выводами (мм) |
| BGA — (англ. ball grid array) — массив шариков с квадратным или прямоугольным расположением выводов | 1,27 |
| LFBGA — низкопрофильный FBGA, квадратный или прямоугольный, шарики припоя | 0,8 |
| CGA — корпус с входными и выходными выводами из тугоплавкого припоя | разные размеры |
| CCGA — керамический CGA | разные размеры |
| μBGA — (микро-BGA) — массив шариков | расстояние между шариками менее 1 мм |
| FCBGA — (англ. flip-chip ball grid array) массив шариков на подложкек подложке припаян кристалл с теплораспределителем | разные размеры |
| PBGA — массив шариков, кристалл внутри пластмассового корпуса | разные размеры |
| LLP — безвыводный корпус | — |
Похожие материалы:
Область применения транзисторов 13001
Транзисторы серии 13001 разработаны специально для применения в преобразовательных устройствах небольшой мощности в качестве ключевых (переключающих) элементов.
- сетевые адаптеры мобильных устройств;
- электронная пускорегулирующая аппаратура люминесцентных ламп малой мощности;
- электронные трансформаторы;
- другие импульсные устройства.
Нет принципиальных ограничений на использование транзисторов 13001 в качестве транзисторных ключей. Также можно применять данные полупроводниковые приборы в усилителях низкой частоты в случаях, где не требуется особое усиление (коэффициент передачи по току у серии 13001 по современным меркам невелик), но в этих случаях не реализуются довольно высокие параметры этих транзисторов по рабочему напряжению и их высокое быстродействие.
Лучше в этих случаях применить более распространенные и дешевые типы транзисторов. Также при построении усилителей надо помнить, что комплементарная пара у транзистора 31001 отсутствует, поэтому с организацией двухтактного каскада могут быть проблемы.
На рисунке приведен характерный пример использования транзистора 13001 в сетевом зарядном устройстве для аккумулятора переносного устройства. Кремниевый триод включен в качестве ключевого элемента, формирующего импульсы на первичной обмотке трансформатора ТР1. Он с большим запасом выдерживает полное выпрямленное сетевое напряжение и не требует дополнительных схемотехнических мер.
Температурный профиль для пайки бессвинцовым припоем
При пайке транзисторов надо соблюдать определенную осторожность, не допуская излишнего нагрева. Идеальный температурный профиль указан на рисунке и состоит из трех этапов:
- этап предварительного нагрева длится около 2 минут, за это время транзистор прогревается от 25 до 125 градусов;
- собственно пайка длится около 5 секунд при максимальной температуре 255 градусов;
- заключительный этап – расхолаживание со скоростью от 2 до 10 градусов в секунду.
Этот график сложно соблюсти в домашних условиях или в мастерской, да и не так это важно при демонтаже-монтаже единичного транзистора. Главное – не превышать максимально допустимую температуру пайки
Транзисторы 13001 имеют репутацию достаточно надежных изделий, и при условиях эксплуатации, не выходящих за установленные пределы, могут прослужить долго без отказов.
Транзистор — устройство, виды, применение
Описание, устройство и принцип работы полевого транзистора
Что такое биполярный транзистор и какие схемы включения существуют
Описание, характеристики и схема включения стабилизатора напряжения КРЕН 142
Описание, технические характеристики и аналоги выпрямительных диодов серии 1N4001-1N4007
Как работает микросхема TL431, схемы включения, описание характеристик и проверка на работоспособность
Технические характеристики
Наиболее полная и подробная информация о 2N7002, с характеристиками и графиками зависимостей, представлена в технической документации (datasheet). Согласно справочных данных, основные параметры таких устройств у всех производителей практически одинаковые. Но прогресс не стоит на месте. Вместе с новыми требованиями предъявляемыми заказчиками, ужесточением экологических стандартов, многие компании совершенствуют процессы производства с одновременным улучшением свойств своих электронных продуктов.
Например, обновлённые 2N7002 от Infineon, производят с учётом требований европейских экономических норм (RoHS), с использованием безсвинцовых (Pb-Free) и безгалогеновым (Halogen-free) технологий. Последние имеют более прочные огнеупорные пластиковые корпуса PG-SOT-23 по классификации 94V-0, внешние выводы под пайку по стандарту MIL-STD-202. Последние обладают усиленной влагозащитой согласно J-STD-020, сертификатами соответствия методике испытаний JESD22, оценены по чувствительности к электрическим разрядам (ESS class) и др.
В datasheet некоторых компаний напрямую указывается о соблюдении при производстве требований JEDEC (США). Таким образом они подчёркивают качество свой продукции и её соответствие заявленным параметрам. Почти все известные брэнды являются членами указанной ассоциации полупроводниковых технологий. Очевидно, что основные максимальные и электрические параметры у новых устройств значительно лучше, чем у первых версий 90-х годов. Именно они будут рассмотрены далее.
Максимальные значения
Максимальные характеристики 2N7002 (при ТА=25oC):
- напряжение: сток-исток (V DS) до 60 В; затвор-исток (V GS) до 40 В;
- предельный ток стока (I D) до 0.3 A; импульсный (I D pulse) до 1.2 A;
- сопротивление проводящего канала сток-исток (R DS(on)): до 3 Ом (при VGS=10 В); до 4 Ом (при VGS=4.5 В);
- рассеиваемая мощность (P tot) — 0.5 Вт;
- рабочая температура (Tj) -55…150 oC.

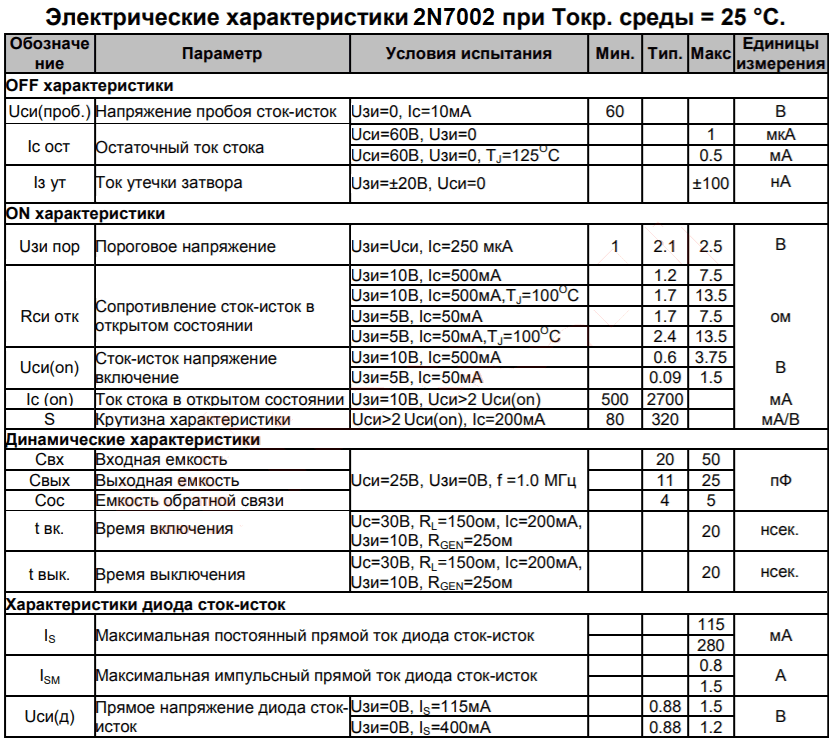

Электрические значения
