Маркировка транзисторов в соответствии с советской системой классификации.
У транзисторов,разработанных до 1964
года условные обозначения типа состоят из двух или трех элементов.
Первый элемент обозначения — буква П, означающая, что данная деталь и является, собственно,
транзистором.
Биполярные транзисторы в герметичном корпусе обозначались двумя буквами — МП, буква М означала
модернизацию.
Второй элемент обозначения — одно, двух или
трехзначное число, которое определяет порядковый
номер разработки и подкласс транзистора, по роду полупроводникового материала,
значениям допустимой рассеиваемой мощности и
граничной(или предельной) частоты.
От 1 до 99 — германиевые маломощные низкочастотные транзисторы.
От 101 до 199 — кремниевые маломощные низкочастотные транзисторы.
От 201 до 299 — германиевые мощные низкочастотные транзисторы.
От 301 до 399 — кремниевые мощные низкочастотные транзисторы.
От 401 до 499 — германиевые высокочастотные и СВЧ маломощные транзисторы.
От 501 до 599 — кремниевые высокочастотные и СВЧ маломощные транзисторы.
От 601 до 699 — германиевые высокочастотные и
СВЧ мощные транзисторы.
От 701 до 799 — кремниевые высокочастотные и СВЧ
мощные транзисторы.
Третьим элементом может быть буква, определяющая классификацию по параметрам транзисторам, изготовленной по одной технологии.
Например: МП42 — транзистор германиевый, низкочастотный, маломощный, номер разработки — 42
П401 — транзистор германиевый, маломощный,высокочастотный, номер разработки — 1.
Начиная с 1964 года была введена другая система обозначений, действовшая до 1978 года.
Ее появление было связано с появлением большого числа новых серий разнообразных
полупроводниковых приборов, в частности — полевых транзисторов.
Для обозначения исходного материала используются следующие символы(первый элемент обозначения):
Буква Г или цифра 1 — германий.
Буква К или цифра 2 — кремний.
Буква А или цифра 3 — арсенид галлия.
Второй элемент — буква Т, означает биполярный
транзистор, буква П — транзистор полевый.
В качестве третьего элемента обозначения используются девять цифр, характеризующих подклассы транзисторов по значениям рассеиваемой мощности и граничной частоты.
1 -транзисторы маломощные(до 0,3 ватт) низкочастотные(до 3 МГц).
2 — транзисторы маломощные(до 0,3 ватт) средней частоты(до 30 МГц).
3 — транзисторы маломощные(до 0,3 ватт) высокочастотные.
4- транзисторы средней мощности(до 1,5 ватт), низкочастотные(до 3 МГц).
5 -транзисторы средней мощности(до 1,5 ватт),средней частоты(до 30 МГц).
6-транзисторы средней мощности(до 1,5 ватт),высокочастотные
и СВЧ.
7 — транзисторы мощные(свыше 1,5 ватт), низкочастотные(до 3 МГц).
8- транзисторы мощные(свыше 1,5 ватт), средней частоты(до 30 МГц).
9 — транзисторы мощные(свыше 1,5 ватт), высокочастотные и СВЧ.
Четвертый и пятый элементы обозначения —
определяют порядковый номер разработки.
Пример: КТ315А кремниевый биполярный транзистор,
маломощный, высокочастотный,подкласс А.
С 1978 года были введены изменения,
первые два символа обозначающие материал
и подкласс транзистора остались преждними.
Изменения коснулись обозначения функциональных
возможностей — третьего элемента.
Для биполярных транзисторов:
1 — транзистор с рассеиваемой мощностью до
1 ватта и граничной частотой до 30 МГц.
2- транзистор с рассеиваемой мощностью до
1 ватта и граничной частотой до 300 МГц.
4 — транзистор с рассеиваемой мощностью до
1 ватта и граничной частотой более 300 МГц.
7 — транзистор с рассеиваемой мощностью более
1 ватта и граничной частотой до 30 МГц.
8 — транзистор с рассеиваемой мощностью более
1 ватта и граничной частотой до 300 МГц.
9 — транзистор с рассеиваемой мощностью более
1 ватта и граничной частотой свыше 300 МГц.
Те же обозначения действительны и для полевых транзисторов.
Для обозначения порядкового номера разработки
используют трехзначные числа от 101 до 999(следующие три знака).
Для дополнительной классификации используют
буквы русского алфавита, от А до Я.
Цифра, написанная через дефис после седьмого элемента — обозначения модификаций бескорпусных транзисторов:
1 — с гибкими выводами без кристаллодержателя.
2 -с гибкими выводами на кристаллодержателе.
3 — с жесткими выводами без кристаллодержателя.
4 — с жесткими выводами на кристаллодержателе.
5 — с контактными площадками без кристаллодержателя и без выводов.
6 — с контактными площадками на кристаллодержателе, но без выводов.
Пример:КТ2115А-2 кремниевый биполярный транзистор для устройств широкого применения,
маломощный, высокочастотный, бескорпусный с гибкими выводами на кристаллодержателе.
В общем, — без хорошего каталога не разберешься.
Маркировка SMD-компонентов
Мне иногда кажется, что маркировка современных электронных компонентов превратилась в целую науку, подобную истории или археологии, так как, чтобы разобраться какой компонент установлен на плату иногда приходитсяпровести целый анализ окружающих его элементов. В этом плане советские выводные компоненты, на которых текстом писался номинал и модель были просто мечтой для любителя, так как не надо было ворошить груды справочников, чтобы разобраться, что это за детали.
Причина кроется в автоматизации процесса сборки. SMD компоненты устанавливаются роботами, в которых установлены сециальные бабины (подобные некогда бабинам с магнитными лентами), в которых расположены чип-компоненты. Роботу все равно, что там в бабине и есть ли у деталей маркировка. Маркировка нужна человеку.
Ultra Class — Опорный блок — Только корпус — Чугун | НТН
МИСУМИ Главная>
Компоненты автоматизации>
Вращательное движение>
Подшипниковые узлы>
Узлы подшипников скольжения>
Ultra Class — опорный блок — только корпус — чугун
Линейка навесных блоков ультра-класса отличается богатым набором функций и высокой производительностью. Используя комбинированное эластомерное уплотнение в сочетании с конструкцией наружного маслоотражательного кольца NTN, каждый смонтированный узел имеет веерообразный механизм, который эффективно удерживает частицы от попадания во внутренний шарикоподшипник и дорожки качения.
Основные обслуживаемые рынки:
Пищевая промышленность, косметика и фармацевтика, сельское хозяйство и погрузочно-разгрузочные работы
Подшипниковые узлы используются во многих отраслях промышленности, поскольку они:
и комбинированные нагрузки 2. Легко монтируется — скользящая посадка с валом 3. Простая конструкция — в комплекте с корпусом, готовым к монтажу
Эта страница предназначена только для корпуса опорного блока.
| Part Number |
|---|
| P201D1V50 |
| P205D1V50 |
| P206D1V50 |
P207D1V50
P207V50
P208D1V50
P209D1V50
P209V50
P210D1V50
P210V50
P211D1V50
P211V50
P09038 22040046
P212V50
P215D1V50
PL204D1V50
PL205D1V50
PL206D1V50
PL207D1V50
PL209D1V50
PL210D1V50
PL211D1V50
PL212D1V50
PL214D1V50
PL215D1V50
PL215D1V60
PX14D1V50
| Part Number | Volume Discount | Days to Ship | Bearing Unit, Type | Size | Specification |
|---|---|---|---|---|---|
|
12 дней |
Квадратная форма фланца | 201 | Опорный блок | ||
|
12 дней |
Подушка | 205 | Подушка | ||
|
12 дней |
Подушка | 206 | Подушка | ||
|
12 дней |
Подушка | 207 | Подушка | ||
|
12 дней |
Подушка | 207 | Опорный блок | ||
|
12 дней |
Подушка | 208 | Подушка | ||
|
12 дней |
Подушка | 209 | Подушка | ||
|
12 дней |
Подушка | 209 | Подушка | ||
|
12 дней |
Подушка | 210 | Подушка | ||
|
12 дней |
Подушка | 210 | Подушка | ||
|
12 дней |
Подушка | 211 | Подушка | ||
|
12 дней |
Подушка | 211 | Подушка | ||
|
12 дней |
Подушка | 212 | Подушка | ||
|
12 дней |
Подушка | 212 | Подушка | ||
|
12 дней |
Подушка | 215 | Подушка | ||
|
12 дней |
Подушка | 204 | Нижний центральный опорный блок | ||
|
12 дней |
Подушка | 205 | Нижний центральный блок подушки | ||
|
12 дней |
Подушка | 206 | Нижний центральный опорный блок | ||
|
12 дней |
Подушка | 207 | Нижний центральный блок подушки | ||
|
12 дней |
Подушка | 209 | Нижний центральный опорный блок | ||
|
12 дней |
Подушка | 210 | Нижний центральный блок подушки | ||
|
12 дней |
Подушка | 211 | Нижний центральный опорный блок | ||
|
12 дней |
Подушка | 212 | Нижний центральный блок подушки | ||
|
12 дней |
Подушка | 214 | Низкий центральный опорный блок | ||
|
12 дней |
Подушка | 215 | Нижний центральный блок подушки | ||
|
12 дней |
Подушка | 215 | Нижний центральный блок подушки | ||
|
12 дней |
Pillow | X14 | Low Center Pillow Block |
Basic Information
| Unit, Type | Подшипниковый узел | Материал корпуса блока | Чугун |
|---|
Проверка биполярного транзистора мультиметром
Это наиболее распространенный компонент, например серии КТ315, КТ361 и т.д.
С тестированием данного типа проблем не возникнет, достаточно представить pn переход в как диод. Тогда структуры pnp и npn будут иметь вид двух встречно или обратно подключенных диодов со средней точкой (см. рис.3).
Присоединяем к мультиметру щупы, черный к «СОМ» (это будет минус), а красный к гнезду «VΩmA» (плюс). Включаем тестирующее устройство, переводим его в режим прозвонки или измерения сопротивления (достаточно установить предел 2кОм), и приступаем к тестированию. Начнем с pnp проводимости:
- Присоединяем черный щуп к выводу «Б», а красный (от гнезда «VΩmA») к ножке «Э». Смотрим на показания мультиметра, он должен отобразить величину сопротивления перехода. Нормальным считается диапазон от 0,6 кОм до 1,3 кОм.
- Таким же образом проводим измерения между выводами «Б» и «К». Показания должны быть в том же диапазоне.
Если при первом и/или втором измерении мультиметр отобразит минимальное сопротивление, значит в переходе(ах) пробой и деталь требует замены.
- Меняем полярность (красный и черный щуп) местами и повторяем измерения. Если электронный компонент исправный, отобразится сопротивление, стремящееся к минимальному значению. При показании «1» (измеряемая величина превышает возможности устройства), можно констатировать внутренний обрыв в цепи, следовательно, потребуется замена радиоэлемента.
Тестирование устройства обратной проводимости производится по такому же принципу, с небольшим изменением:
- Красный щуп подключаем к ножке «Б» и проверяем сопротивление черным щупом (прикасаясь к выводам «К» и «Э», поочередно), оно должно быть минимальным.
- Меняем полярность и повторяем измерения, мультиметр покажет сопротивление в диапазоне 0,6-1,3 кОм.
Отклонения от этих значений говорят о неисправности компонента.
Пошаговая инструкция проверки мультимером

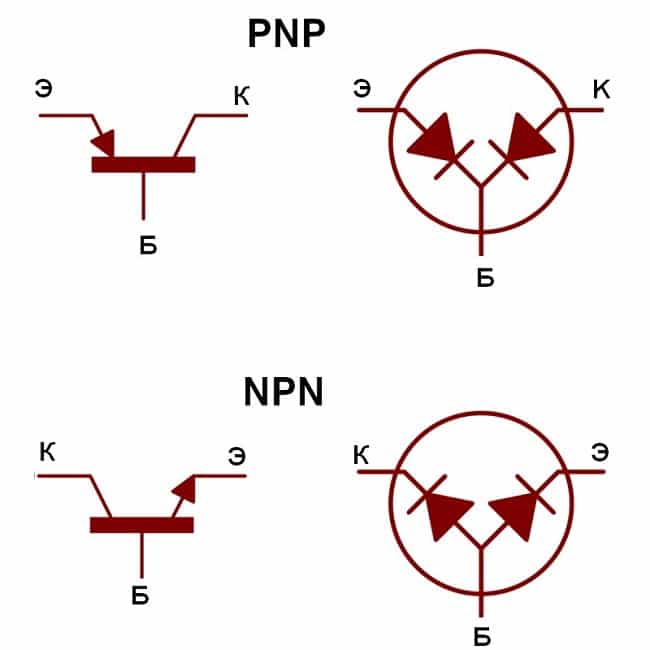

Перед началом проверки, прежде всего определяется структура триодного устройства, которая обозначается стрелкой эмиттерного перехода. Когда направление стрелки указывает на базу, то это вариант PNP, направление в сторону, противоположную базе, обозначает NPN проводимость.
Проверка мультимером PNP транзистора состоит из таких последовательных операций:
- Проверяем обратное сопротивление, для этого присоединяем «плюсовой» щуп прибора к его базе.
- Тестируется эмиттерный переход, для этого «минусовой» щуп подключаем к эмиттеру.
- Для проверки коллектора перемещаем на него «минусовой» щуп.
Результаты этих измерений должны показать сопротивление в пределах значения «1».
Для проверки прямого сопротивления меняем щупы местами:
- «Минусовой» щуп прибора присоединяем к базе.
- «Плюсовой» щуп поочередно перемещаем от эмиттера к коллектору.
- На экране мультиметра показатели сопротивления должны составить от 500 до 1200 Ом.
Данные показания свидетельствуют о том, что переходы не нарушены, транзистор технически исправен.
Многие любители имеют сложности с определением базы, и соответственно коллектора или эмиттера. Некоторые советуют начинать определение базы независимо от типа структуры таким способом: попеременно подключая черный щуп мультиметра к первому электроду, а красный – поочередно ко второму и третьему.
База обнаружится тогда, когда на приборе начнет падать напряжение. Это означает, что найдена одна из пар транзистора – «база – эмиттер» или «база – коллектор». Далее необходимо определить расположение второй пары таким же образом. Общий электрод у этих пар и будет база.
Основные технические характеристики
13003 – это высоковольтный силовой транзистор, прежде всего спроектированный для работы с большими токами и пропускаемым напряжением между коллектором и базой. Высокая скорость переключений и низким временем задержки включения/выключения позволяет использовать его преимущественно в импульсных схемах с индуктивной нагрузкой.
Предельные режимы эксплуатации
13003 рассчитан на работу с большими напряжениями и токами. Так, заявленные производителями максимально допустимые характеристики постоянного рабочего напряжения достигают (VCEO) 400 вольт, а порогового (VCEV) 700 вольт. Номинальное значение постоянного коллекторного тока коллектора (IC) 1.5 A, а импульсного пиковое (ICM), как у большинства силовых транзисторов, в два раза больше 3 A. Максимальная мощность рассеивания, при этом, не должна превышать 40 Ватт.
Предельные значения для пикового тока измерены при длительности импульса в 5 мс и величине обратной скважности не более 10%
Электрические характеристики
Следует учесть, что для расчета возможности применения 13003 в своих схемах, величины предельных режимов эксплуатации обычно уменьшают на 25-30%. Это связано с тем, что они рассчитаны на работу прибора при температуре Тс=25°С. Рабочая же температура устройства будет значительно выше. Зная это, производители в электрических характеристиках на 13003, указывают параметры его использования не только при температуре Тс=25°С.
Как мы видим, в таблице электрических параметров 13003, величины напряжений насыщения и времени переключения приведены и для температуры 100 градусов. Если внимательно присмотреться, то можно увидеть, что эти значения указаны при максимальном токе коллектора IC не превышающем 1 A. А это в 1.5 раза (на 33%) меньше, приведенного значения в предельно допустимых параметрах.
Корпуса чип-компонентов
Достаточно условно все компоненты поверхностного монтажа можно разбить на группы по количеству выводов и размеру корпуса:
| выводы/размер | Очень-очень маленькие | Очень маленькие | Маленькие | Средние |
| 2 вывода | SOD962 (DSN0603-2), WLCSP2*, SOD882 (DFN1106-2), SOD882D (DFN1106D-2), SOD523, SOD1608 (DFN1608D-2) | SOD323, SOD328 | SOD123F, SOD123W | SOD128 |
| 3 вывода | SOT883B (DFN1006B-3), SOT883, SOT663, SOT416 | SOT323, SOT1061 (DFN2020-3) | SOT23 | SOT89, DPAK (TO-252), D2PAK (TO-263), D3PAK (TO-268) |
| 4-5 выводов | WLCSP4*, SOT1194, WLCSP5*, SOT665 | SOT353 | SOT143B, SOT753 | SOT223, POWER-SO8 |
| 6-8 выводов | SOT1202, SOT891, SOT886, SOT666, WLCSP6* | SOT363, SOT1220 (DFN2020MD-6), SOT1118 (DFN2020-6) | SOT457, SOT505 | SOT873-1 (DFN3333-8), SOT96 |
| > 8 выводов | WLCSP9*, SOT1157 (DFN17-12-8), SOT983 (DFN1714U-8) | WLCSP16*, SOT1178 (DFN2110-9), WLCSP24* | SOT1176 (DFN2510A-10), SOT1158 (DFN2512-12), SOT1156 (DFN2521-12) | SOT552, SOT617 (DFN5050-32), SOT510 |
Конечно, корпуса в таблице указаны далеко не все, так как реальная промышленность выпускает компоненты в новых корпусах быстрее, чем органы стандартизации поспевают за ними.
Корпуса SMD-компонентов могут быть как с выводами, так и без них. Если выводов нет, то на корпусе есть контактные площадки либо небольшие шарики припоя (BGA). Также в зависимости от фирмы-производителя детали могут могут различаться маркировкой и габаритами. Например, у конденсаторов может различаться высота.
Большинство корпусов SMD-компонентов предназначены для монтажа с помощью специального оборудования, которое радиолюбители не имеют и врядли когда-нибудь будет иметь. Связано это с технологией пайки таких компонентов. Конечно, при определённом упорстве и фанатизме можно и в домашних условиях паять BGA-микросхемы.
Типы корпусов SMD по названиям
| Название | Расшифровка | кол-во выводов |
| SOT | small outline transistor | 3 |
| SOD | small outline diode | 2 |
| SOIC | small outline integrated circuit | >4, в две линии по бокам |
| TSOP | thin outline package (тонкий SOIC) | >4, в две линии по бокам |
| SSOP | усаженый SOIC | >4, в две линии по бокам |
| TSSOP | тонкий усаженный SOIC | >4, в две линии по бокам |
| QSOP | SOIC четвертного размера | >4, в две линии по бокам |
| VSOP | QSOP ещё меньшего размера | >4, в две линии по бокам |
| PLCC | ИС в пластиковом корпусе с выводами, загнутыми под корпус с виде буквы J | >4, в четыре линии по бокам |
| CLCC | ИС в керамическом корпусе с выводами, загнутыми под корпус с виде буквы J | >4, в четыре линии по бокам |
| QFP | квадратный плоский корпус | >4, в четыре линии по бокам |
| LQFP | низкопрофильный QFP | >4, в четыре линии по бокам |
| PQFP | пластиковый QFP | >4, в четыре линии по бокам |
| CQFP | керамический QFP | >4, в четыре линии по бокам |
| TQFP | тоньше QFP | >4, в четыре линии по бокам |
| PQFN | силовой QFP без выводов с площадкой под радиатор | >4, в четыре линии по бокам |
| BGA | Ball grid array. Массив шариков вместо выводов | массив выводов |
| LFBGA | низкопрофильный FBGA | массив выводов |
| CGA | корпус с входными и выходными выводами из тугоплавкого припоя | массив выводов |
| CCGA | СGA в керамическом корпусе | массив выводов |
| μBGA | микро BGA | массив выводов |
| FCBGA | Flip-chip ball grid array. Массив шариков на подложке, к которой припаян кристалл с теплоотводом | массив выводов |
| LLP | безвыводной корпус |
Из всего этого зоопарка чип-компонентов для применения в любительских целях могут сгодиться: чип-резисторы, чип-конденсаторы , чип-индуктивности, чип-диоды и транзисторы, светодиоды, стабилитроны, некоторые микросхемы в SOIC корпусах. Конденсаторы обычно выглядят как простые параллелипипеды или маленькие бочонки. Бочонки — это электролитические, а параллелипипеды скорей всего будут танталовыми или керамическими конденсаторами.
Ремонт P215 транзистора: основные моменты
Основные моменты ремонта P215 транзистора:
Диагностика неисправности. Перед проведением ремонта необходимо провести диагностику P215 транзистора
В ходе диагностики определяется место и причина неисправности, что важно для последующего успешного ремонта.
Замена неисправных элементов. После проведения диагностики необходимо заменить неисправные элементы P215 транзистора
Это может включать в себя замену поврежденных проводов или разъемов, сломанных деталей и других компонентов. Замена должна быть произведена качественно и с использованием подходящих деталей.
Проверка ремонта. После замены неисправных элементов необходимо проверить работу P215 транзистора. Обычно для этого используют специальные приборы, которые позволяют проверить его электрические характеристики и функциональность.
Восстановление настроек. Если в ходе ремонта производилось вмешательство в настройки P215 транзистора, то после проверки и успешного завершения ремонта необходимо восстановить его настройки в соответствии с рекомендациями производителя.
Важно отметить, что ремонт P215 транзистора может быть сложной задачей, требующей опыта и специальных навыков. Поэтому, для достижения наилучшего результата, рекомендуется обратиться к профессионалам или специализированному сервисному центру
Аппарат элементов: альтернативы замены транзистора П215
Одной из самых популярных альтернатив является транзистор П217. Он обладает схожим набором технических характеристик и может успешно заменить транзистор П215 в большинстве схем. Также можно использовать транзисторы П213 и П216, которые имеют схожую полярность и аналогичный тип корпуса.
Если требуется транзистор с более высокой мощностью, можно рассмотреть замену на транзистор П213А или П216А. Они имеют аналогичную полярность и тип корпуса, но способны выдерживать больший ток и обеспечивать более высокую эффективность работы устройства.
Кроме того, существуют и другие альтернативы для замены транзистора П215, такие как транзисторы серии КТ819 и КТ3102. Они также соответствуют по своим техническим характеристикам и могут использоваться в схемах, требующих замены П215.
В итоге, при замене транзистора П215 необходимо выбирать альтернативный компонент, который наиболее точно соответствует по техническим характеристикам оригиналу. При этом следует учитывать требования схемы и устройства, в котором будет использоваться альтернативный транзистор.
Инструкция проверки тестером
Тестеры различаются по видам моделей:
- Существуют приборы, в которых конструкцией предусмотрены устройства, позволяющие измерить коэффициент усиления микротранзисторов малой мощности.
- Обычные тестеры позволяют осуществить проверку в режиме омметра.
- Цифровой тестер измеряет транзистор в режиме проверки диодов.
В любом из случаев существует стандартная инструкция:
- Прежде, чем начать проверку, необходимо снять заряд с затвора. Это делается так – буквально на несколько секунд заряд необходимо замкнуть с истоком.
- В случае, когда проверяется маломощный полевой транзистор, то перед тем, как взять его в руки, обязательно нужно снять статический заряд со своих рук. Это можно сделать, взявшись рукой за что-нибудь металлическое, имеющее заземление.
- При проверке стандартным тестером, необходимо в первую очередь определить сопротивление между стоком и истоком. В обоих направлениях оно не должно иметь особого различия. Величина сопротивления при исправном транзисторе будет небольшой.
- Следующий шаг – измерение сопротивления перехода, сначала прямое, затем обратное. Для этого необходимо подключить щупы тестера к затвору и стоку, а затем к затвору и истоку. Если сопротивление в обоих направлениях имеет разную величину, триодное устройство исправно.
Проверка составного транзистора

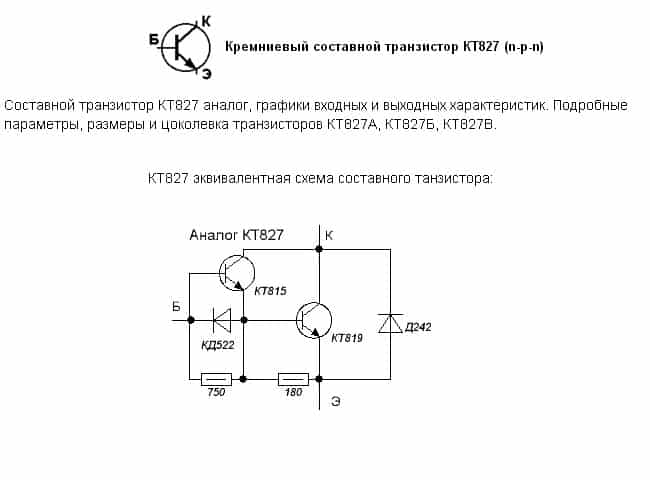

Такой полупроводниковый элемент еще называют «транзистор Дарлингтона», по сути это два элемента, собранные в одном корпусе. Для примера, на рисунке 6 показан фрагмент спецификации к КТ827А, где отображена эквивалентная схема его устройства.
Проверить такой элемент мультиметром не получится, потребуется сделать простейший пробник, его схема показана на рисунке 7.
Обозначение:
- Т – тестируемый элемент, в нашем случае КТ827А.
- Л – лампочка.
- R – резистор, его номинал рассчитываем по формуле h21Э*U/I, то есть, умножаем величину входящего напряжения на минимальное значение коэффициента усиления (для КТ827A — 750), полученный результат делим на ток нагрузки. Допустим, мы используем лампочку от габаритных огней автомобиля мощностью 5 Вт, ток нагрузки составит 0,42 А (5/12). Следовательно, нам понадобится резистор на 21 кОм (750*12/0,42).
Тестирование производится следующим образом:
- Подключаем к базе плюс от источника, в результате должна засветиться лампочка.
- Подаем минус – лампочка гаснет.
Такой результат говорит о работоспособности радиодетали, при других результатах потребуется замена.

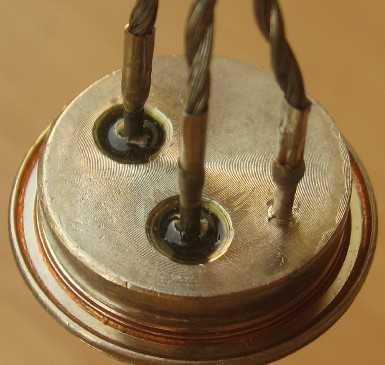

Транзистор П215: характеристики
Основные характеристики транзистора П215:
- Тип корпуса: Металлокерамический
- Материал корпуса: Керамика
- Конфигурация корпуса: КТ-48
- Тип транзистора: NPN-транзистор
- Максимальное значение коллекторного тока (Ic max): 1А
- Максимальное значение обратного напряжения коллектор-эмиттер (Uce max): 30В
- Максимальное значение мощности потерь в открытом состоянии (Pc max): 0,3Вт
Транзистор П215 обладает хорошей стабильностью параметров в широком диапазоне рабочих температур и может использоваться в различных электронных схемах. Он применяется в усилительных и коммутационных цепях, включая радиоприемники, усилители мощности, источники питания и другие устройства.
Замена транзистора П215: лучшие альтернативы
Одной из лучших альтернатив для транзистора П215 является транзистор КТ368. Он имеет схожие параметры и характеристики, что позволяет использовать его вместо П215. КТ368 также имеет высокую надежность и широкий диапазон рабочих температур.
Еще одним вариантом замены может быть транзистор КТ805. Он имеет схожие характеристики и часто применяется в схемах, где используется транзистор П215. КТ805 обладает высокой устойчивостью к перегрузкам и высокой степенью надежности.
Также стоит обратить внимание на транзистор КТ819. Он является надежной альтернативой транзистору П215 и может быть использован вместо него в различных электронных устройствах
КТ819 обладает высокими техническими характеристиками и низким уровнем шума.
В зависимости от конкретных потребностей и параметров, вы можете выбрать одну из этих альтернатив или проконсультироваться у специалиста, чтобы выбрать наиболее подходящую замену для транзистора П215.
Виды записи
Производители транзисторов применяют два основных типа шифрования – это цветовая и кодовая маркировки. Однако ни один, ни другой не имеют единых стандартов. Каждый завод, производящий полупроводниковые приборы (транзисторы, диоды, стабилитроны и т. д.), принимает свои кодовые и цветовые обозначения. Можно встретить транзисторы одной группы и типа, изготовленные разными заводами, и маркированы они будут по-разному. Или наоборот: элементы будут различными, а обозначения на них – идентичными. В таких случаях различать их можно только по дополнительным признакам. Например, по длине выводов эмиттера и коллектора либо по окраске противоположной (или торцевой) поверхности. Маркировка полевых транзисторов ничем не отличается от меток на других приборах. Такая же ситуация и с полупроводниковыми элементами зарубежного производства: каждым заводом-изготовителем применяются свои типы обозначений.
Сравнение основных параметров и характеристик аналогов транзистора П215
Также стоит обратить внимание на коэффициент усиления тока (hfe). Он показывает, во сколько раз ток коллектора превышает ток базы
Для транзистора П215 этот коэффициент составляет от 35 до 120.
Еще одним важным параметром является максимальное значение напряжения коллектор-эмиттер (Uce). Оно определяет максимальное допустимое напряжение между коллектором и эмиттером транзистора. Для П215 это значение составляет 500 В.
Также стоит обратить внимание на мощность, которую транзистор способен выдерживать без перегрева. Для П215 это значение равно 75 Вт
При выборе аналогов для замены транзистора П215 стоит учитывать совместимость по параметрам и характеристикам, а также нужды конкретной схемы или устройства
Важно выбрать аналог, который имеет схожие или лучшие характеристики, чтобы обеспечить правильную работу схемы или устройства
Применение Транзистора П215 в электронике
Одним из основных применений транзистора П215 является использование его в усилительных схемах. Благодаря своим характеристикам, он может быть использован в усилителях различных частотных диапазонов, начиная от низкочастотных и заканчивая устройствами средних частот.
Транзистор П215 также широко применяется в радиоприёмниках, где он выполняет роль усилителя сигнала. Благодаря своей структуре и свойствам, транзистор П215 обеспечивает эффективное усиление радиочастотного сигнала, что позволяет получать качественный и стабильный звук от радиостанций или других источников сигнала.
Также транзистор П215 может быть использован в схемах, где требуется работать с низкими напряжениями и токами. Он применяется в многочисленных электронных устройствах, таких как блоки питания, схемы электронного подключения и другие.
Преимущества транзистора П215 включают низкое сопротивление эмиттер-собиратель, низкое рабочее напряжение и высокие рабочие частоты. Благодаря этим характеристикам он может быть эффективно использован в множестве электронных устройств для выполнения различных функций.
Технические характеристики транзистора П215
- Максимальное допустимое напряжение коллектор-эмиттер (Vce): 30 Вольт
- Максимальный допустимый ток коллектора (Ic): 0.2 Ампера
- Максимальная мощность расеивания (Pd): 0.3 Ватта
- Коэффициент усиления токов (hfe): 30 — 200
- Частота перехода (ft): 100 МГц
- Температурный диапазон (Tj): -65°C до +150°C
Цоколевка транзистора П215 соответствует стандарту TO-92 и состоит из трех выводов: эмиттера (Е), базы (В) и коллектора (С).
Транзистор П215 широко используется в различных электронных устройствах, таких как усилители мощности, источники питания, радиопередатчики и телевизионные аппараты.
Кроме диодов
На основе p-n-переходов создан миллиард модификаций диодов. Сюда относятся варикапы, стабилитроны и даже тиристоры. Каждому семейству присущи особенности, с диодами много сходства. Видим три глобальных вида:
- устаревшая сегодня элементная база сравнительно большого размера, явно различимая маркировка, сформированная стандартными буквами, цифрами;
- стеклянные корпусы, снабженные цветовой символикой;
- SMD элементы.
Аналоги подбираются исходя из условий, указанных выше: мощность рассеяния, предельные напряжение, пропускаемый ток.
Любая электронная схема вне зависимости от назначения имеет в своем составе большое количество элементов, которые регулируют и контролируют течение электрического тока по проводам. Именно регулирование напряжения играет важную роль в работе большинства модулей, потому что от этого параметра зависит стабильная и долгая работа цепи.
Для стабилизации входного напряжения на схемы был разработан специальный модуль, который является буквально важнейшей частью многих приборов. Импортные и отечественные стабилитроны используются в схемах с разными параметрами, поэтому имеется различная маркировка диодов на корпусе, что помогает определить и подобрать нужный вариант.
