Описание
Транзисторы кремниевые эпитаксиально-планарные n-p-n универсальные высокочастотные маломощные. Предназначены для работы в переключательных и усилительных схемах высокой частоты. Выпускаются в пластмассовом корпусе с гибкими выводами.
| Параметр | Обозначение | Маркировка | Условия | Значение | Ед. изм. |
| Аналог | КТ375А | BCW88A, 2N3903, 2N560 *1, 2N2520 *1, BCY65EDP *1, BCY65EPDL *1, BCY65EPDM *1 | |||
| КТ375Б | BSX80, 2N3904, PET8006 *1, PET8005 *1, 2SC460A, MPS9624 *2, CX917 *2, KTC9016 *2, PE108 *2, MPS8001 *2, BF254, BSX66 *3, 2N5223 *2, BFY37 *3 | ||||
| Структура | — | n-p-n | |||
| Максимально допустимая постоянная рассеиваемая мощность коллектора | PK max,P*K, τ max,P**K, и max | КТ375А | — | 200(400**) | мВт |
| КТ375Б | — | 200(400**) | |||
| Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером | fгр, f*h31б, f**h31э, f***max | КТ375А | — | ≥250 | МГц |
| КТ375Б | — | ≥250 | |||
| Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера | UКБО проб. , U*КЭR проб., U**КЭО проб. |
КТ375А | — | 60 | В |
| КТ375Б | — | 30 | |||
| Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора | UЭБО проб., | КТ375А | — | 5 | В |
| КТ375Б | — | 5 | |||
| Максимально допустимый постоянный ток коллектора | IK max, I*К , и max | КТ375А | — | 100(200*) | мА |
| КТ375Б | — | 100(200*) | |||
| Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера | IКБО, I*КЭR, I**КЭO | КТ375А | 60 В | ≤1 | мкА |
| КТ375Б | 30 В | ≤1 | |||
| Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером | h21э, h*21Э | КТ375А | 2 В; 20 мА | 10…100* | |
| КТ375Б | 2 В; 20 мА | 50…280* | |||
| Емкость коллекторного перехода | cк, с*12э | КТ375А | 10 В | ≤5 | пФ |
| КТ375Б | 10 В | ≤5 | |||
| Сопротивление насыщения между коллектором и эмиттером | rКЭ нас, r*БЭ нас, К**у. р. | КТ375А | — | ≤40 | Ом, дБ |
| КТ375Б | — | ≤40 | |||
| Коэффициент шума транзистора | Кш, r*b, P**вых | КТ375А | — | — | Дб, Ом, Вт |
| КТ375Б | — | — | |||
| Постоянная времени цепи обратной связи на высокой частоте | τк, t*рас, t**выкл, t***пк(нс) | КТ375А | — | ≤300 | пс |
| КТ375Б | — | ≤300 |
Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.
*1 — аналог по электрическим параметрам, тип корпуса отличается.
*2 — функциональная замена, тип корпуса аналогичен.
*3 — функциональная замена, тип корпуса отличается.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Аналоги импортного и отечественного производства
| Тип транзистора | PC | VCEO | VEBO | IC | TJ | fT | CC | hFE | Тип корпуса |
|---|---|---|---|---|---|---|---|---|---|
| 2N 3906A | 0,625 | 40 | 5 | 0,2 | 150 | 250 | 4,5 | 100 | ТО-92 |
| Импортные аналоги | |||||||||
| MMBT 390 | 0,35 | 40 | 5 | 0,2 | 150 | 250 | 4,5 | 100 | SOT-23 |
| PZT 3906 | 1 | 40 | 5 | 0,2 | 150 | 250 | 4,5 | 100 | SOT-223 |
| H2N 3906 | 0,625 | 40 | 5 | 0,2 | 150 | 250 | 4,5 | 100 | ТО-92 |
| KN 3906 | 0,625 | 40 | 5 | 0,2 | 150 | 250 | 4,5 | 100 | ТО-92 |
| 2N 3905 | 0,625 | 40 | 5 | 0,2 | 150 | 200 | 4,5 | 100 | ТО-92 |
| 2SB 1014 | 0,7 | 60 | 8 | 1 | 185 | 160 | ТО-92 | ||
| 2SB 977A | 0,75 | 50 | 8 | 1 | 195 | 3000 | ТО-92 | ||
| BC 327-025 | 0,625 | 45 | 5 | 0,5 | 150 | 260 | 10 | 160 | ТО-92 |
| KN 4403 | 0,625 | 40 | 5 | 0,6 | 150 | 200 | 8,5 | 100 | ТО-92 |
| KSP 75/76/77 | 0,625 | 40/50/60 | 10 | 0,5 | 150 | 10000 | ТО-92 | ||
| TIPP 115/116/117 | 0,8 | 60/80/100 | 5 | 2 | 150 | 1000 | ТО-92 | ||
| TIS 91 (M) | 0,625 | 40 | 5 | 0,4 | 150 | 100 | ТО-92 | ||
| ECG 2342 | 0,8 | 80 | 5 | 1 | 150 | 200 | 2000 | ТО-92 | |
| BSR 62 | 0,8 | 80 | 5 | 1 | 150 | 200 | 1000 | ТО-92 | |
| Аналоги производства РФ и Республики Беларусь | |||||||||
| КТ 6109D/G | 0,625 | 40 | 5 | 0,5 | 150 | 144/112 | ТО-92 | ||
| КТ361Г/В2/Д2/К2 | 0,15 | 35 – 60 | 4 | 0,05 | 150 | 250 | 7 | 350 | ТО-92 |
| КТ502В/Г/Д /Е | 0,35 | 40 | 0,15 | 150 | 5 | 120 | ТО-92 | ||
| КТ6136А | 0,625 | 40 | 5 | 0,2 | 150 | 250 | 4,5 | 300 | ТО-92 |
| КТ313Б/В | 0,3 | 60 | 5 | 0,35 | 150 | 200 | 12 | 300 | ТО-92 |
Примечание: характеристики радиоэлементов в таблице взяты из даташит производителя.
Маркировка транзисторов в соответствии с советской системой классификации.
У транзисторов,разработанных до 1964
года условные обозначения типа состоят из двух или трех элементов.
Первый элемент обозначения — буква П, означающая, что данная деталь и является, собственно,
транзистором.
Биполярные транзисторы в герметичном корпусе обозначались двумя буквами — МП, буква М означала
модернизацию.
Второй элемент обозначения — одно, двух или
трехзначное число, которое определяет порядковый
номер разработки и подкласс транзистора, по роду полупроводникового материала,
значениям допустимой рассеиваемой мощности и
граничной(или предельной) частоты.
От 1 до 99 — германиевые маломощные низкочастотные транзисторы.
От 101 до 199 — кремниевые маломощные низкочастотные транзисторы.
От 201 до 299 — германиевые мощные низкочастотные транзисторы.
От 301 до 399 — кремниевые мощные низкочастотные транзисторы.
От 401 до 499 — германиевые высокочастотные и СВЧ маломощные транзисторы.
От 501 до 599 — кремниевые высокочастотные и СВЧ маломощные транзисторы.
От 601 до 699 — германиевые высокочастотные и
СВЧ мощные транзисторы.
От 701 до 799 — кремниевые высокочастотные и СВЧ
мощные транзисторы.
Третьим элементом может быть буква, определяющая классификацию по параметрам транзисторам, изготовленной по одной технологии.
Например: МП42 — транзистор германиевый, низкочастотный, маломощный, номер разработки — 42
П401 — транзистор германиевый, маломощный,высокочастотный, номер разработки — 1.
Начиная с 1964 года была введена другая система обозначений, действовшая до 1978 года.
Ее появление было связано с появлением большого числа новых серий разнообразных
полупроводниковых приборов, в частности — полевых транзисторов.
Для обозначения исходного материала используются следующие символы(первый элемент обозначения):
Буква Г или цифра 1 — германий.
Буква К или цифра 2 — кремний.
Буква А или цифра 3 — арсенид галлия.
Второй элемент — буква Т, означает биполярный
транзистор, буква П — транзистор полевый.
В качестве третьего элемента обозначения используются девять цифр, характеризующих подклассы транзисторов по значениям рассеиваемой мощности и граничной частоты.
1 -транзисторы маломощные(до 0,3 ватт) низкочастотные(до 3 МГц).
2 — транзисторы маломощные(до 0,3 ватт) средней частоты(до 30 МГц).
3 — транзисторы маломощные(до 0,3 ватт) высокочастотные.
4- транзисторы средней мощности(до 1,5 ватт), низкочастотные(до 3 МГц).
5 -транзисторы средней мощности(до 1,5 ватт),средней частоты(до 30 МГц).
6-транзисторы средней мощности(до 1,5 ватт),высокочастотные
и СВЧ.
7 — транзисторы мощные(свыше 1,5 ватт), низкочастотные(до 3 МГц).
8- транзисторы мощные(свыше 1,5 ватт), средней частоты(до 30 МГц).
9 — транзисторы мощные(свыше 1,5 ватт), высокочастотные и СВЧ.
Четвертый и пятый элементы обозначения —
определяют порядковый номер разработки.
Пример: КТ315А кремниевый биполярный транзистор,
маломощный, высокочастотный,подкласс А.
С 1978 года были введены изменения,
первые два символа обозначающие материал
и подкласс транзистора остались преждними.
Изменения коснулись обозначения функциональных
возможностей — третьего элемента.
Для биполярных транзисторов:
1 — транзистор с рассеиваемой мощностью до
1 ватта и граничной частотой до 30 МГц.
2- транзистор с рассеиваемой мощностью до
1 ватта и граничной частотой до 300 МГц.
4 — транзистор с рассеиваемой мощностью до
1 ватта и граничной частотой более 300 МГц.
7 — транзистор с рассеиваемой мощностью более
1 ватта и граничной частотой до 30 МГц.
8 — транзистор с рассеиваемой мощностью более
1 ватта и граничной частотой до 300 МГц.
9 — транзистор с рассеиваемой мощностью более
1 ватта и граничной частотой свыше 300 МГц.
Те же обозначения действительны и для полевых транзисторов.
Для обозначения порядкового номера разработки
используют трехзначные числа от 101 до 999(следующие три знака).
Для дополнительной классификации используют
буквы русского алфавита, от А до Я.
Цифра, написанная через дефис после седьмого элемента — обозначения модификаций бескорпусных транзисторов:
1 — с гибкими выводами без кристаллодержателя.
2 -с гибкими выводами на кристаллодержателе.
3 — с жесткими выводами без кристаллодержателя.
4 — с жесткими выводами на кристаллодержателе.
5 — с контактными площадками без кристаллодержателя и без выводов.
6 — с контактными площадками на кристаллодержателе, но без выводов.
Пример:КТ2115А-2 кремниевый биполярный транзистор для устройств широкого применения,
маломощный, высокочастотный, бескорпусный с гибкими выводами на кристаллодержателе.
В общем, — без хорошего каталога не разберешься.
Литература по электронике
Наука, которая изучает транзисторы и другие приборы, называется электроника. Целый ее раздел посвящён полупроводниковым приборам. Если вам интересно получить больше информации о работе транзисторов, можно почитать следующие книги по этой тематике:
- Цифровая схемотехника и архитектура компьютера — Дэвид М.
- Операционные системы. Разработка и реализация — Эндрю Т.
- Силовая электроника для любителей и профессионалов — Б. Ю. Семенов .
В этих книгах описываются различные средства программируемой электроники. Конечно же, в основе всех программируемых схем, лежат транзисторы. Благодаря этим книгам вы не только получите новые знания о транзисторах, но и навыки, которые, возможно, принесут вам доход.
Теперь вы знаете, как работают транзисторы, и где они применяются в жизни. Если вам интересна эта тема, продолжайте её изучать, ведь прогресс не стоит на месте, и все технические устройства постоянно совершенствуются
В этом деле очень важно идти в ногу со временем. Успехов вам!. Источники
Источники
- https://habr.com/ru/post/133136/
- https://principraboty.ru/princip-raboty-tranzistora/
- https://odinelectric.ru/knowledgebase/kak-rabotaet-tranzistor-i-gde-ispolzuetsya
- https://rusenergetics.ru/oborudovanie/skhema-tranzistora
- https://RadioStorage.net/1670-tranzistory-osnovnye-parametry-i-harakteristiki-markirovka-tranzistorov.html
- https://tokar.guru/hochu-vse-znat/tranzistor-vidy-primenenie-i-principy-raboty.html
- https://www.RusElectronic.com/chitaem-elektricheskie-skhemy-s-tranzistorami/
Соответствие: отечественный транзистор ⇒ импортный аналог
|
|
|
|
.
Биполярный транзистор 2N2369A — описание производителя. Основные параметры. Даташиты.
Наименование производителя: 2N2369A
Тип материала: Si
Полярность: NPN
Максимальная рассеиваемая мощность (Pc): 0.36
W
Макcимально допустимое напряжение коллектор-база (Ucb): 40
V
Макcимально допустимое напряжение коллектор-эмиттер (Uce): 15
V
Макcимально допустимое напряжение эмиттер-база (Ueb): 4
V
Макcимальный постоянный ток коллектора (Ic): 0.2
A
Предельная температура PN-перехода (Tj): 175
°C
Граничная частота коэффициента передачи тока (ft): 500
MHz
Ёмкость коллекторного перехода (Cc): 4
pf
Статический коэффициент передачи тока (hfe): 40

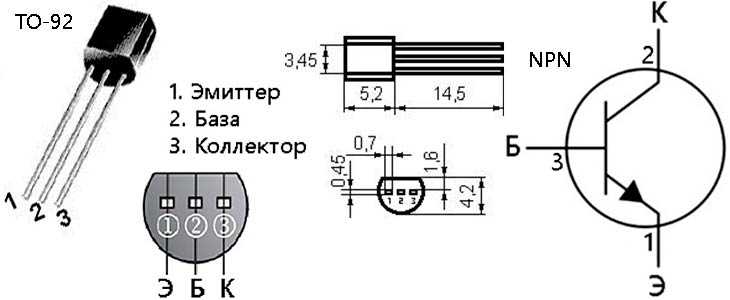

Корпус транзистора:
2N2369A
Datasheet (PDF)

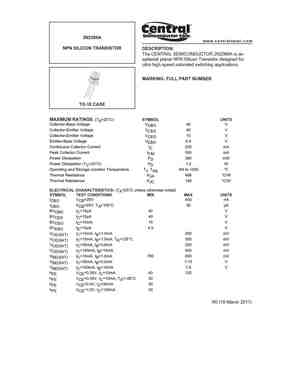

..1. Size:524K central 2n2369a.pdf
2N2369Awww.centralsemi.comNPN SILICON TRANSISTORDESCRIPTION:The CENTRAL SEMICONDUCTOR 2N2369A is an epitaxial planar NPN Silicon Transistor designed for ultra high speed saturated switching applications.MARKING: FULL PART NUMBERTO-18 CASEMAXIMUM RATINGS: (TA=25C) SYMBOL UNITSCollector-Base Voltage VCBO 40 VCollector-Emitter Voltage VCES 40 VCollector-Emitter Voltage VC
..2. Size:66K microsemi 2n4449 2n2369a.pdf
TECHNICAL DATA NPN SILICON SWITCHING TRANSISTOR Qualified per MIL-PRF-19500/317 Devices Qualified Level 2N2369A 2N4449 JAN 2N2369AU 2N4449U JANTX 2N2369AUA 2N4449UA JANTXV 2N2369AUB 2N4449UB MAXIMUM RATINGS Ratings Symbol All UB All others Unit Collector-Emitter Voltage 20 15 Vdc VCEO Emitter-Base Voltage 6.0 4.5 Vdc VEBO Collector-Base Voltage 40 Vdc VCBO

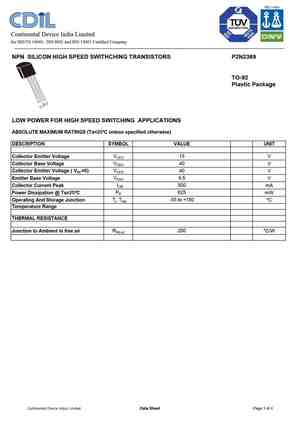

0.1. Size:250K cdil p2n2369a.pdf
Continental Device India LimitedAn ISO/TS 16949, ISO 9001 and ISO 14001 Certified Company P2N2369ANPN SILICON HIGH SPEED SWITHCHING TRANSISTOR TO — 92 Plastic PackageECBLOW POWER AND HIGH SPEED SWITCHING APPLICATIONSABSOLUTE MAXIMUM RATINGS (Ta=25C unless specified otherwise)DESCRIPTION SYMBOL VALUE UNITVCEOCollector Emitter Voltage 15 VVCBOCollector Base Voltage 4

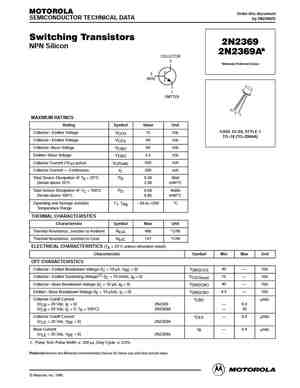

8.1. Size:291K motorola 2n2369 2n2369re.pdf
MOTOROLAOrder this documentSEMICONDUCTOR TECHNICAL DATAby 2N2369/DSwitching Transistors2N2369NPN Silicon*2N2369ACOLLECTOR3*Motorola Preferred Device2BASE1EMITTER32
8.2. Size:52K philips 2n2369.pdf
DISCRETE SEMICONDUCTORSDATA SHEETM3D1252N2369NPN switching transistor1997 Jun 20Product specificationSupersedes data of September 1994File under Discrete Semiconductors, SC04Philips Semiconductors Product specificationNPN switching transistor 2N2369FEATURES PINNING Low current (max. 200 mA)PIN DESCRIPTION Low voltage (max. 15 V).1 emitter2 baseAPPLICATIO

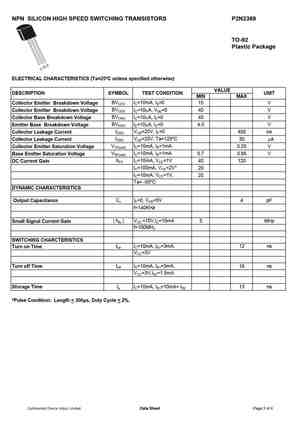

8.3. Size:248K cdil p2n2369.pdf
Continental Device India LimitedAn ISO/TS 16949, ISO 9001 and ISO 14001 Certified CompanyNPN SILICON HIGH SPEED SWITHCHING TRANSISTORS P2N2369TO-92Plastic PackageECBLOW POWER FOR HIGH SPEED SWITCHING APPLICATIONSABSOLUTE MAXIMUM RATINGS (Ta=25C unless specified otherwise)DESCRIPTION SYMBOL VALUE UNITVCEOCollector Emitter Voltage 15 VVCBOCollector Base Voltage 40 VC
8.4. Size:213K cdil 2n2369 a.pdf
Continental Device India LimitedAn ISO/TS 16949, ISO 9001 and ISO 14001 Certified CompanyNPN SILICON PLANAR EPITAXIAL TRANSISTORS 2N23692N2369ATO-18APPLICATIONS2N2369/A are NPN Silicon High Speed Saturated Switching, Transistors With Low Power & High Speed Switching Applications.ABSOLUTE MAXIMUM RATINGSDESCRIPTION SYMBOL VALUE UNITCollector -Emitter Voltage VCEO 15 VCollec
Другие транзисторы… 2N2368
, 2N2368-51
, 2N2368ACSM
, 2N2368AQF
, 2N2368S
, 2N2369
, 2N2369-46
, 2N2369-51
, TIP42
, 2N2369ACSM
, 2N2369ADCSM
, 2N2369AQF
, 2N2369AUB
, 2N2369CSM
, 2N236A
, 2N236B
, 2N237
.
Немного подробнее о модуле и принципе его работы
Это полупроводниковый диод, который имеет свойство выдавать определенное значение напряжения вне зависимости от подаваемого на него тока. Это утверждение не является до конца верным абсолютно для всех вариантов, потому что разные модели имеют разные характеристики. Если подать очень сильный ток на не рассчитанный для этого модуль SMD (или любой другой тип), он попросту сгорит. Поэтому подключение выполняется после установки токоограничивающего резистора в качестве предохранителя, значение выходного тока которого равняется максимально возможному значению входного тока на стабилизатор.
Он очень похож на обыкновенный полупроводниковый диод, но имеет отличительную черту – его подключение выполняется наоборот. То есть минус от источника питания подается на анод стабилитрона, а плюс – на катод. Таким образом, создается эффект обратной ветви, который и обеспечивает его свойства.
Похожим модулем является стабистор – он подключается напрямую, без предохранителя. Используется в тех случаях, когда параметры входного электричества точно известны и не колеблются, а на выходе получается тоже точное значение.
Что такое SMD
Прежде всего, что означает «SMD» и откуда такое странное название? Все очень просто: это аббревиатура от английского выражения Surface Mounted Device, означающего прибор, монтируемый на поверхность.
То есть, в отличие от обычной радиодетали, ножки которой вставляются в отверстия в печатной плате и припаиваются с другой ее стороны, smd прибор просто накладывается на контактные площадки, предусмотренные на плате, и с этой же стороны припаивается.
Технология поверхностного монтажа не только позволила уменьшить габариты элементов и плотность элементов на плате, но и существенно упростила сам монтаж, с которым сегодня легко справляются роботы. Автомат прикладывает электронный компонент к нужному месту платы, разогревает это место ИК светом или лазером до температуры плавления нанесенной на площадки паяльной пасты, и монтаж элемента выполнен.
Технология изготовления биполярных транзисторов.
Технология изготовления транзисторов ни чем не отличается от технологии изготовления диодов. Еще в начальный период развития транзисторной техники биполярные транзисторы делали только из германия методом вплавления примесей, и такие транзисторы называют сплавными.
Берется кристалл германия и в него вплавляются кусочки индия.Атомы индия диффузируют (проникают) в тело кристалла германия, образуя в нем две области p-типа – коллектор и эмиттер. Между этими областями остается очень тонкая (несколько микрон) прослойка полупроводника n-типа, которую именуют базой. А чтобы защитить кристалл от влияния света и механического воздействия его помещают в металлостеклянный, металлокерамический или пластмассовый корпус.

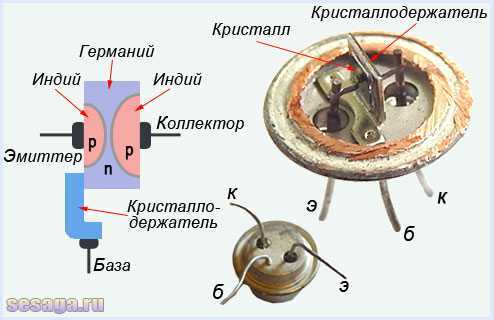

На картинке ниже показано схематическое устройство и конструкция сплавного транзистора, собранного на металлическом диске диаметром менее 10 мм. Сверху к этому диску приварен кристаллодержатель, являющийся внутренним выводом базы, а снизу диска – ее наружный проволочный вывод.
Внутренние выводы коллектора и эмиттера приварены к проводникам, которые впаяны в стеклянные изоляторы и служат внешними выводами этих электродов. Металлический колпак защищает прибор от влияния света и механических повреждений. Так устроены наиболее распространенные маломощные низкочастотные германиевые транзисторы из серии МП37 — МП42.
В обозначении буква «М» говорит, что корпус транзистора холодносварной, буква «П» — это первая буква слова «плоскостной», а цифры означают порядковый заводской номер транзистора. Как правило, после заводского номера ставят буквы А, Б, В, Г и т.д., указывающие на разновидность транзистора в данной серии, например, МП42Б.
С появлением новых технологий научились обрабатывать кристаллы кремния, и уже на его основе были созданы кремниевые транзисторы, получившие наиболее широкое применение в радиотехнике и на сегодняшний день практически полностью вытеснившие германиевые приборы.
Кремниевые транзисторы могут работать при более высоких температурах (до 125ºС), имеют меньшие обратные токи коллектора и эмиттера, а также более высокие пробивные напряжения.
Основным методом изготовления современных транзисторов является планарная технология, а транзисторы, выполненные по этой технологии, называют планарными. У таких транзисторов p-n переходы эмиттер-база и коллектор-база находятся в одной плоскости. Суть метода заключается в диффузии (вплавлении) в пластину исходного кремния примеси, которая может находиться в газообразной, жидкой или твердой фазе.
Как правило, коллектором транзистора, изготовленного по такой технологии, служит пластина исходного кремния, на поверхность которой вплавляют близко друг от друга два шарика примесных элементов. В процессе нагрева до строго определенной температуры происходит диффузия примесных элементов в пластину кремния.
При этом один шарик образует в пластине тонкую базовую область, а другой эмиттерную. В результате в пластине исходного кремния образуются два p-n перехода, образующие транзистор структуры p-n-p. По такой технологии изготавливают наиболее распространенные кремниевые транзисторы.
Также для изготовления транзисторных структур широко используются комбинированные методы: сплавление и диффузия или сочетание различных вариантов диффузии (двусторонняя, двойная односторонняя). Возможный пример такого транзистора: базовая область может быть диффузионная, а коллектор и эмиттер – сплавные.
Использование той или иной технологии при создании полупроводниковых приборов диктуется различными соображениями, связанными с техническими и экономическими показателями, а также их надежностью.
Как отличить стабилизационный диод от обычного полупроводника
Очень часто люди задаются вопросом, как можно отличить стабилитрон от стандартного полупроводника, ведь, как мы выяснили раньше, оба этих элемента имеют практически идентичное обозначение на электросхеме и могут выполнять схожие функции. Самым простым способом отличить стабилизационный полупроводник от обычного является использование схемы приставки к мультиметру. С его помощью можно не только отличить оба элемента друг от друга, но и выявить напряжение стабилизации, которое характерно для данного смд (если оно, конечно, не превышает 35В). Схема приставки мультиметра является DC-DC преобразователем, в которой между входом и выходом имеется гальваническая развязка. Эта схема имеет следующий вид:
Схема приставки мультиметра
В ней генератор с широтно-импульсной модуляцией выполняется на специальной микросхеме МС34063, а для создания гальванической развязки между измерительной частью схемы и источником питания контрольное напряжение следует снимать с первичной обмотки трансформатора. Для этой цели имеется выпрямитель на VD2. При этом величина для выходного напряжения или тока стабилизации устанавливается путем подбора резистора R3. На конденсаторе С4 происходит выделение напряжения примерно в 40В. При этом проверяемый смд VDX и стабилизатор для тока А2 будут формировать параметрический стабилизатор. Мультиметр, который подключили к выводам Х1 и Х2, будет измерять на данном стабилитроне напряжение. При подключении катода к «-«, а анода к «+» диода, а также к несимметричному смд мультиметра, последний покажет незначительное напряжение. Если подключать в обратной полярности (как на схеме), то в ситуации с обычным полупроводником прибор будет регистрировать напряжение около 40В.
Здесь трансформатор Т1 будет намотан на торообразном ферритовом сердечнике с внешним диаметром в 23 мм. Такая обмотка 1 будет содержать 20 витков, а вторая обмотка — 35 витков провода ПЭВ 0,43
При этом важно при намотке укладывать виток к витку. Следует помнить, что первичная обмотка идет на одной части кольца, а вторая – на другой. Проводя настройку прибора, подключите резистор вместо smd VDX
Этот резистор должен иметь номинал 10 кОм. А сопротивление R3 нужно подбирать для того, чтобы добиться напряжения в 40В на конденсаторе С4 Вот так можно выяснить, стабилитрон у вас или обычный диод
Проводя настройку прибора, подключите резистор вместо smd VDX. Этот резистор должен иметь номинал 10 кОм. А сопротивление R3 нужно подбирать для того, чтобы добиться напряжения в 40В на конденсаторе С4 Вот так можно выяснить, стабилитрон у вас или обычный диод.
Справка об аналогах биполярного низкочастотного npn транзистора MJE13009.
Эта страница содержит информацию об аналогах биполярного низкочастотного npn транзистора MJE13009 .
Перед заменой транзистора на аналогичный, !ОБЯЗАТЕЛЬНО! сравните параметры оригинального транзистора и предлагаемого на странице аналога. Решение о замене принимайте после сравнения характеристик, с учетом конкретной схемы применения и режима работы прибора.
Можно попробовать заменить транзистор MJE13009 транзистором 2SC2335;
транзистором 2SC3346; транзистором 2SC3306; транзистором 2SC2898; транзистором 2SC3257; транзистором BUL74A; транзистором BUW72; транзистором 2SC3346; транзистором 2SC3306; транзистором 2SC2898; транзистором 2SC3257;
