Еще более простой способ проверки оптрона PC817
Понятно что использование китайского тестера для проверки оптопары не самый простой , точнее простой но не самый дешевый метод. Такой прибор не во всех есть в хозяйстве.
Поэтому предлагаю вашему вниманию более простой , а главное дешевый тестер оптронов.
Он состоит из двух кнопок , двух резисторов , светодиода и панельки ( сокета ) под микросхему.
Если кому интересно , вот ссылка
Корпус достаточно компактный:

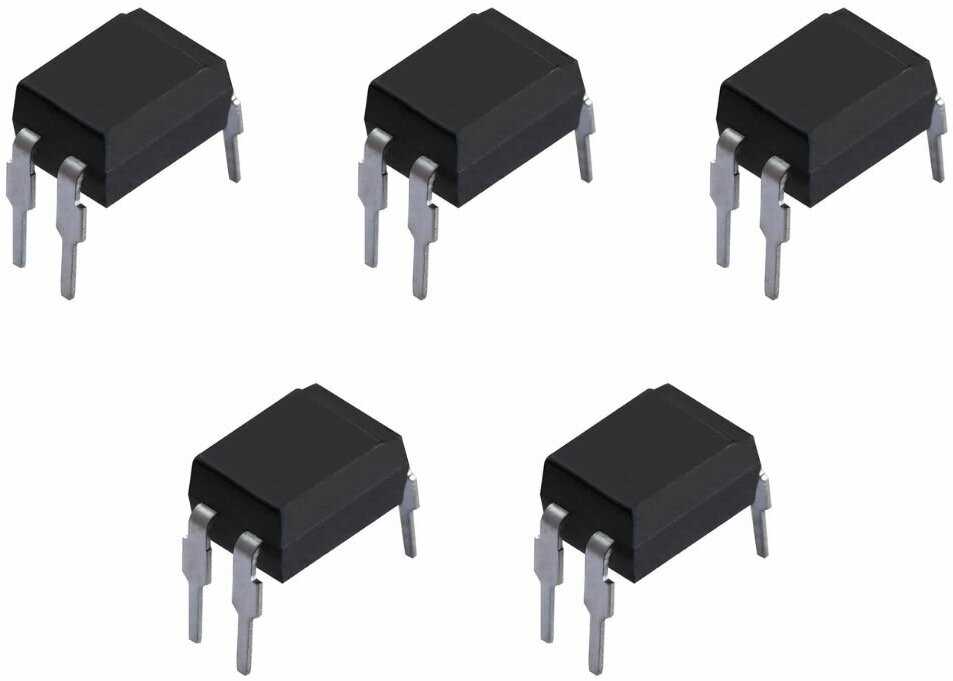

- шаг выводов – 2,54 мм;
- между рядами – 7,62 мм.
Производитель PC817 – Sharp, многие другие производители электронных компонентом выпускают аналоги. И при ремонте электронной аппаратуры можно наткнутся именно на аналог:
- Siemens – SFH618
- Toshiba – TLP521-1
- NEC – PC2501-1
- LITEON – LTV817
- Cosmo – KP1010
Кроме одинарного оптрона PC817 выпускаются его полные аналоги:
- PC827 — сдвоенный;
- PC837 – строенный;
- PC847 – счетверенный.
Функциональная схема и цоколевка транзистора КТ817
Цоколевка транзистора КТ817 состоит из трех выводов: коллектора (C), базы (B) и эмиттера (E).
Коллектор (C) – это вывод, через который осуществляется подключение коллекторной области транзистора к внешней схеме. Коллекторный ток течет через этот вывод.
База (B) – это вывод, через который осуществляется подключение базовой области транзистора к внешней схеме. Базовый ток управляет током коллектора.
Эмиттер (E) – это вывод, через который осуществляется подключение эмиттерной области транзистора к внешней схеме. Эмиттерный ток течет через этот вывод.
Знание функциональной схемы и цоколевки транзистора КТ817 позволяет эффективно использовать его в различных электронных устройствах.
Проверка мультиметром
С помощью мультиметра можно проверить кт315, да и собственно любой полупроводниковый триод в два этапа. На первом этапе надо посмотреть состояние p-n переходов между базой и другими выводами. Как известно, p-n переходы у транзистора представляют собой два диода. Для их проверки надо установить на мультиметре режим измерения для диодов.
Далее приложите положительный щуп «+» мультиметра к базе, а отрицательны «-» на любой из электродов. Если переходы рабочие, то падение напряжения на них должно быть в пределах 500-700 милливольт. При подключения тестера по другому, когда отрицательный щуп установлен на базе, на экране мультиметра должна отображается единица. Единица указывает на бесконечно большое сопротивление перехода. Если эти условия не выполняются, то транзистор не проходит первый этап проверки и считается не исправным.
На втором этапе проверяется проводимость между выводами коллектора и эммитера. Щупы прикладываются разными способами между этими электродами, при этом на мультиметре должна отображаться единица. Если это не так –полупроводниковый прибор не исправен.
Маркировка
По маркировке кт315 можно точно понять, что перед нами именно он, рассмотрим его в корпусе КТ13. Он имеет цифробуквенное обозначение и может отличается от своих собратьев цветом. Чаще всего встречается в оранжевом исполнении. В правом верхнем углу корпуса размещен знак завода-изготовителя, а в левом группа коэффициента усиления. Под условными обозначениями группы и предприятия-изготовителя указана дата выпуска. Вот их фотографии во всем цветовом разнообразии.
Устройства в таком исполнении до 1986 года имели золоченные контакты. После 1986 года количество содержания драгметаллов в них значительно снизилось. А в современных устройствах его практически нет. Усовершенствованный KT315 выпускается в корпусах для дырочного КТ-26 (TO-92) и поверхностного монтажа КТ-46А (SOT-23). На фотографии пример такого устройства — КТ315Г1 (TO-92).
Цифра «1», в конце указывает на современный КТ315(TO-92), а предпоследняя буква «Г» на группу, к которой относится транзистор из этой серии. На основе значений параметров в группе, можно определить его основное назначение. Например, КТ315Н1 использовался ранее в цветных телевизорах, а KT315P и КТ315Р1 применялись в видеомагнитофонах «Электроника ВМ».
