What is 1n4733a?

Маркировка стабилитронов

Стабилитроны маркируют по их основным характеристикам. Эта маркировка имеет следующий вид:

• UСТ. Эта маркировка означает номинальное напряжение для стабилизации;
• ΔUСТ. Означает отклонение показателя напряжения номинального напряжения стабилизации;
• IСТ. Обозначает ток, который протекает через диод при номинальном напряжении стабилизации;
• IСТ.МИН — минимальное значение тока, которые течет через стабилитрон. При этом значении такой smd диод будет иметь напряжение в диапазоне UСТ ± ΔUСТ;
• IСТ.МАКС. Означает максимально допустимую величину тока, которая может течь через стабилитрон.

Такая маркировка важна при выборе элемента под определенную электросхему.

Как отличить стабилизационный диод от обычного полупроводника

Очень часто люди задаются вопросом, как можно отличить стабилитрон от стандартного полупроводника, ведь, как мы выяснили раньше, оба этих элемента имеют практически идентичное обозначение на электросхеме и могут выполнять схожие функции. Самым простым способом отличить стабилизационный полупроводник от обычного является использование схемы приставки к мультиметру. С его помощью можно не только отличить оба элемента друг от друга, но и выявить напряжение стабилизации, которое характерно для данного смд (если оно, конечно, не превышает 35В). Схема приставки мультиметра является DC-DC преобразователем, в которой между входом и выходом имеется гальваническая развязка. Эта схема имеет следующий вид:

Схема приставки мультиметра

В ней генератор с широтно-импульсной модуляцией выполняется на специальной микросхеме МС34063, а для создания гальванической развязки между измерительной частью схемы и источником питания контрольное напряжение следует снимать с первичной обмотки трансформатора. Для этой цели имеется выпрямитель на VD2. При этом величина для выходного напряжения или тока стабилизации устанавливается путем подбора резистора R3. На конденсаторе С4 происходит выделение напряжения примерно в 40В. При этом проверяемый смд VDX и стабилизатор для тока А2 будут формировать параметрический стабилизатор. Мультиметр, который подключили к выводам Х1 и Х2, будет измерять на данном стабилитроне напряжение. При подключении катода к «-«, а анода к «+» диода, а также к несимметричному смд мультиметра, последний покажет незначительное напряжение. Если подключать в обратной полярности (как на схеме), то в ситуации с обычным полупроводником прибор будет регистрировать напряжение около 40В.

Здесь трансформатор Т1 будет намотан на торообразном ферритовом сердечнике с внешним диаметром в 23 мм. Такая обмотка 1 будет содержать 20 витков, а вторая обмотка — 35 витков провода ПЭВ 0,43

При этом важно при намотке укладывать виток к витку. Следует помнить, что первичная обмотка идет на одной части кольца, а вторая – на другой. Проводя настройку прибора, подключите резистор вместо smd VDX

Этот резистор должен иметь номинал 10 кОм. А сопротивление R3 нужно подбирать для того, чтобы добиться напряжения в 40В на конденсаторе С4 Вот так можно выяснить, стабилитрон у вас или обычный диод

Проводя настройку прибора, подключите резистор вместо smd VDX. Этот резистор должен иметь номинал 10 кОм. А сопротивление R3 нужно подбирать для того, чтобы добиться напряжения в 40В на конденсаторе С4 Вот так можно выяснить, стабилитрон у вас или обычный диод.

Похожие материалы:

Цветовая маркировка диодов в корпусах SOD-80

Корпус SOD-80, известный также как MELF, представляет из себя маленький стеклянный цилиндр с металлическими выводами.

Примеры маркировки диодов.

Маркировка 2Y4 к 75Y (E24 серия) BZV49 1W кремниевый стабилитрон (2.4 — 75V) Маркировка C2V4 к C75 (E24 серия) BZV55 500mW кремниевый стабилитрон (2.4 — 75V)

Катодный вывод помечен цветным кольцом.

Маркировка приборов цветными кольцами.

Некоторые SMD-диоды в цилиндрических корпусах MiniMELF (SOD80 / DO213AA / LL34) или MELF (DO213AB / LL41) часто маркируются цветными полосками (первая, ближняя к краю полоска расположена у катода) в соответствии с таблицей слева.

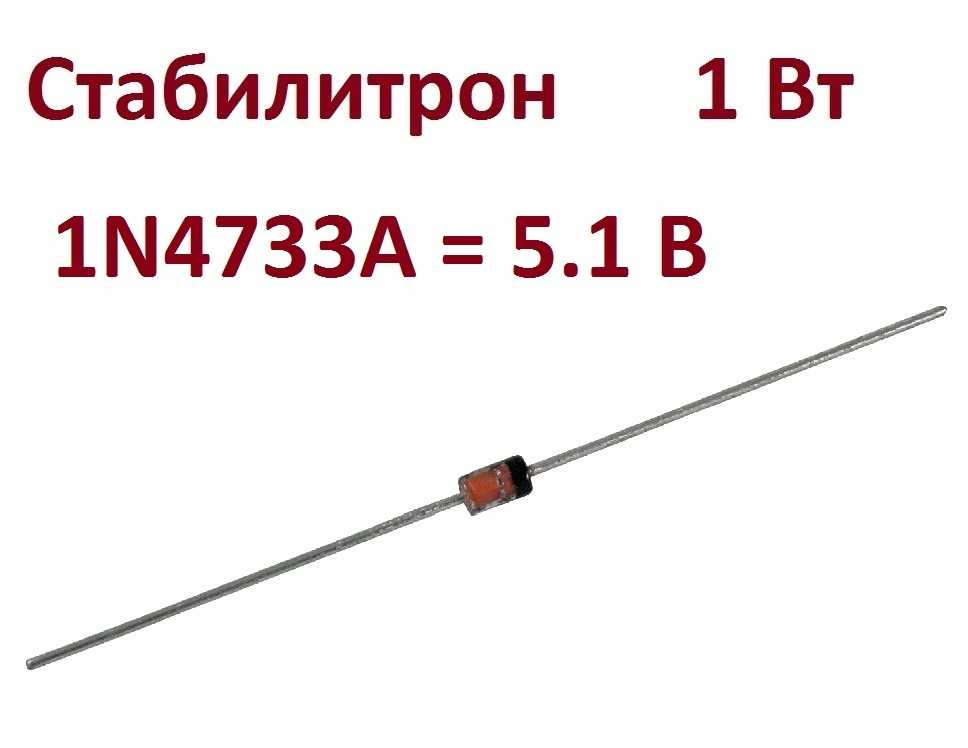

Описание стабилитрона 1N4733A

Основной принцип работы стабилитрона 1N4733A заключается в том, что он пропускает ток только в случае, когда напряжение на нем превышает его напряжение пробоя. При этом стабилитрон остается стабильным и обеспечивает постоянное напряжение на выходе. Если напряжение снижается ниже значения пробоя, стабилитрон перестает пропускать ток и тем самым стабилизирует напряжение в цепи.

Стабилитрон 1N4733A широко применяется в электронных устройствах для защиты от возможных перенапряжений. Он защищает схемы от повреждений, предотвращает перегрузку и обеспечивает стабильную работу. Также стабилитрон 1N4733A может использоваться для создания стабильного опорного напряжения, например, в автоматических регуляторах напряжения и источниках питания.

Устройство и принцип работы

Стабилитрон 1N4733A представляет собой полупроводниковое устройство, используемое для регулирования напряжения в электрических цепях. Он состоит из полупроводникового p-n перехода с одной стороны и резистивного материала с другой стороны.

Стабилитрон имеет следующие важные характеристики:

• Номинальное напряжение стабилизации, которое определяет значение постоянного напряжения, которое может быть пропущено через устройство;
• Максимальная мощность, которую может выдерживать стабилитрон;
• Точность стабилизации напряжения, которая определяет разброс между номинальным напряжением стабилизации и фактическим напряжением, при котором оно будет стабилизироваться;
• Максимальный обратный ток, который должен быть определен, чтобы избежать повреждения стабилизатора.

Устройство работает следующим образом:

1. При пропускании тока через полупроводниковый p-n переход в стабилитроне, достигается определенное напряжение, называемое напряжением пробоя. Это напряжение является номинальным напряжением стабилизации.
2. Стабилитрон может быть использован для стабилизации напряжения в различных электрических цепях, таких как источники питания, автомобильные зарядные устройства и другие.

Использование стабилитрона 1N4733A позволяет точно регулировать напряжение в электрических цепях и предотвращать повреждение устройств, работающих совместно с ним.

Преимущества и особенности

• Стабилитрон 1N4733A обеспечивает стабильное напряжение, что позволяет использовать его для снижения и стабилизации напряжения в электрических цепях.
• Он имеет высокую точность стабилизации напряжения, что делает его идеальным для использования в прецизионных электронных устройствах.
• Стабилитрон 1N4733A обладает высокой надежностью и долговечностью, что обеспечивает длительный срок службы устройств, в которых он используется.
• Этот стабилитрон имеет высокую стабильность работы при различных температурах и нагрузках, что делает его подходящим для использования в различных условиях эксплуатации.
• Стабилитрон 1N4733A обладает низкими энергетическими потерями, что позволяет экономить энергию и повышать эффективность работы устройств.
• Он имеет небольшие габариты и легкий вес, что делает его удобным для установки и использования в различных электрических устройствах.

Все эти преимущества и особенности делают стабилитрон 1N4733A незаменимым компонентом в различных электронных устройствах, где необходима стабилизация напряжения и высокая точность работы.

Принцип функционирования стабилизационных диодов

Несмотря на то, что смд похож на диод, он по сути является иным элементом электросхемы. Конечно, он может выполнять функцию выпрямителя, но обычно используется для стабилизации напряжения. Данный элемент способен поддерживать в цепи постоянного тока постоянное напряжение. Этот его принцип работы применяется в питании различного радиотехнического оборудования.

Стабилитрон и диод

Внешне смд очень похож на стандартный полупроводник. Схожесть сохраняется и в конструкционных особенностях. Но при обозначении такого радиотехнического элемента, в отличие от диода, на схеме ставится буква Г. Если не вникать в математические расчеты и физические явления, то принцип функционирования smd будет достаточно понятным.

Проходя через этот элемент, небольшое напряжение цепи провоцирует сильный ток. При увеличении обратного напряжения ток так же растет, только в этом случае его рост будет наблюдаться слабо. Доходя до отметки, она может быть любой. Все зависит от типа устройства. При достижении отметки происходит «пробой». После случившегося «пробоя» через smd начинает течь обратный ток большого значения. Именно в этот момент и начинается работа данного элемента до времени превышения его допустимого предела.

Подробно о цветовой маркировке стабилизирующего диода

Любой диод (стабилитрон и т.д.) на своем корпусе содержит специальную маркировку, которая отражает то, какой материал использовался для изготовления каждого конкретного полупроводника. Такая маркировка может иметь следующий вид:

• буква или цифра;
• буква.

Кроме этого маркировка отражает электрические свойства и назначение прибора. Обычно за это отвечает цифра. Буква, в свою очередь, отражает соответствующую разновидность устройства. Кроме этого маркировка содержит дату изготовления и условное обозначение изделия. Смд интегрального типа часто содержат полную маркировку. В такой ситуации на корпусе изделия имеется условный код, который обозначает тип микросхемы. Пример расшифровки нанесенной на корпус кодовой маркировки для микросхем приведен на рисунке:

Пример маркировки микросхем

Кроме этого имеется еще и цветовая маркировка. Она существует в нескольких вариантах, но наиболее часто используется японская маркировка (JIS-C-7012). Обозначения цветовой маркировки приведены в следующей таблице.
