Структура и особенности

Транзистор C1507 представляет собой полевой эффектный транзистор типа N-канал (nMOS). Он состоит из трех основных областей: источника (S), стока (D) и затвора (G).

Источник и сток представляют собой подложку с примесью, образующую p-n переход. Затвор состоит из p-области, отделенной от подложки с помощью тонкого слоя изолирующего материала, такого как диэлектрическая пленка.

Особенностью транзистора C1507 является его высокая чувствительность к внешнему напряжению на затворе. Это позволяет управлять током, протекающим через канал между источником и стоком, изменяя напряжение на затворе.

Канал, по которому протекает ток, образуется приложением положительного напряжения на затворе, что приводит к формированию n-области в подложке и созданию электрического поля. Затворный электрод служит для управления ширины и глубины канала, что влияет на его проводимость.

Другой особенностью транзистора C1507 является его низкое сопротивление в открытом состоянии. Это обеспечивает низкое падение напряжения между источником и стоком во время работы.

Обратите внимание, что для правильной работы транзистора C1507 необходимо учитывать его технические характеристики и подходящие условия эксплуатации

Монтажные требования для транзистора C1507

1. Ориентация контактов:

Перед монтажом транзистора C1507 необходимо убедиться в правильной ориентации его контактов. Контакты транзистора имеют различный номер и функцию, поэтому их правильное подключение к схеме является важным условием для его работы. Проверьте документацию или схему подключения для определения ориентации контактов.

2. Температурные условия:

Транзистор C1507 должен быть установлен в условиях, соответствующих указанным температурным диапазонам. Необходимо обеспечить достаточное охлаждение транзистора и предотвратить его перегрев. Установите транзистор на радиатор или используйте специальные охлаждающие системы при необходимости.

3. Монтажные процедуры:

При монтаже транзистора C1507 рекомендуется использовать технику, которая поможет избежать потенциальных повреждений компонента и платы

Обратите внимание на следующие моменты:. — Правильное выравнивание контактов: убедитесь, что контакты транзистора выровнены с отверстиями на плате перед его пайкой;

— Правильное выравнивание контактов: убедитесь, что контакты транзистора выровнены с отверстиями на плате перед его пайкой;

— Не применяйте слишком большие усилия при пайке и механическом монтаже, чтобы избежать повреждения транзистора и платы;

— Правильная температура пайки: при пайке транзистора C1507 используйте температуру, рекомендованную производителем, чтобы избежать повреждения компонента;

4. Электростатическая защита:

При монтаже транзистора C1507 рекомендуется использовать электростатический выпрямитель, чтобы предотвратить повреждение компонента статическим электричеством. Такие средства защиты могут включать в себя антистатические настольные коврики, наручные браслеты и другое оборудование.

Соблюдение указанных монтажных требований поможет обеспечить правильную и надежную работу транзистора C1507.

Советы по выбору и использованию

При выборе и использовании транзистора C1507 необходимо учитывать следующие рекомендации:

Совет 1: Ознакомьтесь с документацией производителя для получения полной информации о спецификациях и характеристиках транзистора C1507.
Совет 2: Убедитесь, что транзистор C1507 подходит для конкретного применения, для которого он предназначен.
Совет 3: Учитывайте технические параметры транзистора, такие как максимальное рабочее напряжение и текущую мощность.
Совет 4: При монтаже транзистора убедитесь, что контакты правильно подключены и прилегают плотно к печатной плате или другой поверхности.
Совет 5: При использовании транзистора следуйте рекомендациям по охлаждению, чтобы избежать перегрева и повреждения.
Совет 6: При монтаже или замене транзистора соблюдайте правила электробезопасности и не забывайте отключать питание перед началом работ.
Совет 7: При возникновении любых проблем или вопросов, обращайтесь к производителю транзистора или специалисту, чтобы получить квалифицированную помощь.

Соблюдение указанных советов поможет правильно выбрать и использовать транзистор C1507 и обеспечить его надежное функционирование в заданном приложении.

Преимущества использования транзистора C1507

1.
Высокая надежность и долговечность. Транзистор C1507 производится с использованием современных технологий, что обеспечивает его высокую надежность и долговечность. Устройство способно работать стабильно и без сбоев в течение длительного времени, что является важным фактором для применения в различных электронных системах.
2.
Малый размер и компактность. Транзистор C1507 имеет компактные размеры, что позволяет его устанавливать даже в самых ограниченных пространствах

Это особенно важно для современных мобильных устройств, где каждый квадратный миллиметр печатной платы ценен.
3.
Высокая производительность. Транзистор C1507 обладает высокой производительностью благодаря оптимизированной структуре и характеристикам материалов

Он способен эффективно переключаться между состояниями и обеспечивать высокую скорость работы системы.
4.
Широкий диапазон применения. Транзистор C1507 может использоваться в различных электронных системах и устройствах, начиная от мобильных телефонов и компьютеров до промышленной автоматизации и систем управления.
5.
Низкое энергопотребление. Транзистор C1507 отличается низким энергопотреблением, что позволяет устройствам, в которых он применяется, работать более эффективно и продолжительно от аккумуляторной батареи.

2SC1507 Datasheet (PDF)

 ..1. Size:123K  nec 2sc1505 2sc1506 2sc1507.pdf

 ..2. Size:115K  jmnic 2sc1507.pdf

Product Specification www.jmnic.com Silicon NPN Power Transistors 2SC1507 DESCRIPTION With TO-220 package High collector-emitter voltage : VCEO=300V High frequency:fT=40MHz(Min) APPLICATIONS For color TV chroma output applications PINNING PIN DESCRIPTION1 Base Collector;connected to 2 mounting base 3 EmitterAbsolute maximum ratings (Ta=25) SYMBOL PAR

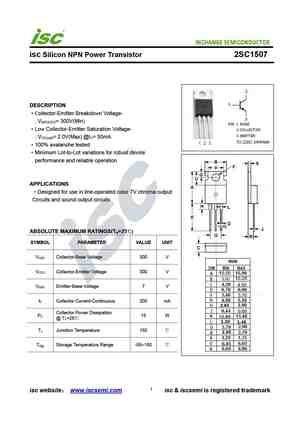

 ..3. Size:187K  inchange semiconductor 2sc1507.pdf

INCHANGE Semiconductorisc Silicon NPN Power Transistor 2SC1507DESCRIPTIONCollector-Emitter Breakdown Voltage-: V = 300V(Min)(BR)CEOLow Collector-Emitter Saturation Voltage-: V = 2.0V(Max) @I = 50mACE(sat) C100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for use in line-operated color T

 0.1. Size:191K  inchange semiconductor 2sc1507-to220f.pdf

SavantIC Semiconductor Product Specification Silicon NPN Power Transistors 2SC1507 DESCRIPTION With TO-220F package High collector-emitter voltage : VCEO=300V High frequency:fT=40MHz(Min) APPLICATIONS For use in line-operated color TV chroma output circuits and sound output circuits. PINNING PIN DESCRIPTION1 Base Collector;connected to 2mounting base Fig.

 8.1. Size:52K  nec 2sc1505.pdf

Silicon Power Transistor2SC1505NPN 2SC1505 (1.5 W)

 8.2. Size:47K  panasonic 2sc1509.pdf

Transistor2SC1509Silicon NPN epitaxial planer typeFor low-frequency driver amplificationUnit: mmComplementary to 2SA7775.9 0.2 4.9 0.2FeaturesHigh collector to emitter voltage VCEO.Optimum for the driver stage of a low-frequency and 25 to 30Woutput amplifier.0.7 0.12.54 0.15Absolute Maximum Ratings (Ta=25C)Parameter Symbol Ratings UnitCollector to base vo

 8.3. Size:50K  panasonic 2sc1509 e.pdf

Transistor2SC1509Silicon NPN epitaxial planer typeFor low-frequency driver amplificationUnit: mmComplementary to 2SA7775.9 0.2 4.9 0.2FeaturesHigh collector to emitter voltage VCEO.Optimum for the driver stage of a low-frequency and 25 to 30Woutput amplifier.0.7 0.12.54 0.15Absolute Maximum Ratings (Ta=25C)Parameter Symbol Ratings UnitCollector to base vo

 8.4. Size:59K  no 2sc1501.pdf

 8.5. Size:90K  savantic 2sc1505 1.pdf

SavantIC Semiconductor Product Specification Silicon NPN Power Transistors 2SC1505 DESCRIPTION With TO-220 package High collector-emitter voltage : VCEO=300V High frequency:fT=40MHz(Min) APPLICATIONS For use in line-operated color TV chroma output circuits and sound output circuits. PINNING PIN DESCRIPTION1 Base Collector;connected to 2mounting base Fig.1

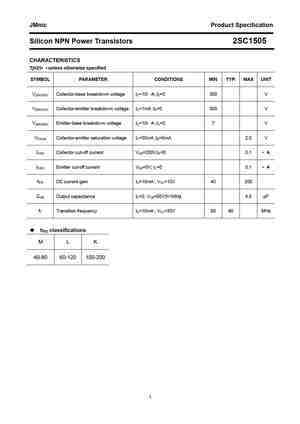

 8.6. Size:154K  jmnic 2sc1505.pdf

JMnic Product Specification Silicon NPN Power Transistors 2SC1505 DESCRIPTION With TO-220 package High collector-emitter voltage : VCEO=300V High frequency:fT=40MHz(Min) APPLICATIONS For use in line-operated color TV chroma output circuits and sound output circuits. PINNING PIN DESCRIPTION1 Base Collector;connected to 2 mounting base Fig.1 simplified outl

 8.7. Size:191K  inchange semiconductor 2sc1505.pdf

isc Silicon NPN Power Transistor 2SC1505DESCRIPTIONCollector-Emitter Breakdown Voltage-: V = 300V(Min)(BR)CEOLow Collector-Emitter Saturation Voltage-: V = 2.0V(Max) @I = 50mACE(sat) CMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for use in line-operated color TV chroma outputCircuits and sound output circui

 8.8. Size:179K  inchange semiconductor 2sc1504.pdf

INCHANGE Semiconductorisc Silicon NPN Power Transistor 2SC1504DESCRIPTIONWith TO-66 PackageLow collector saturation voltageMinimum Lot-to-Lot variations for robust device performanceand reliable operation.APPLICATIONSDesigned for switching and wide-band amplifierapplicationsABSOLUTE MAXIMUM RATINGS(T =25)aSYMBOL PARAMETER VALUE UNITV Collector-Base Voltage 4

 8.9. Size:120K  inchange semiconductor 2sc1501.pdf

Inchange Semiconductor Product Specification Silicon NPN Power Transistors 2SC1501 DESCRIPTION With TO-126 package High breakdown voltage Large power dissipation APPLICATIONS For medium power amplifier applications PINNING PIN DESCRIPTION1 Emitter 2 Collector3 BaseAbsolute maximum ratings (Ta=25) SYMBOL PARAMETER CONDITIONS VALUE UNITVCBO Collector-base

Маркировка транзистора C1507

Маркировка транзистора C1507 представляет собой уникальный код, который используется для идентификации конкретного транзистора в электрических схемах и производственных процессах.

Маркировка C1507 указывает на то, что транзистор относится к серии C и имеет специфический номер 1507. Каждый символ в маркировке имеет свое значение и определяет характеристики и параметры конкретного транзистора.

Чтение и интерпретация маркировки C1507 может быть сложной задачей без дополнительной информации и документации от производителя. Некоторые производители предоставляют таблицы соответствия маркировки и характеристик, которые помогают определить тип транзистора и его основные технические параметры.

Символ Значение
C Серия транзистора
1507 Уникальный номер транзистора

Зная маркировку транзистора C1507, можно найти соответствующую документацию и спецификации, которые помогут понять его особенности и применение.

транзистор%20c5027 спецификация и примечания по применению

ECAD Модель
Производитель
Описание
Загрузить техпаспорт

Купить часть

BD6047AGUL

РОМ Полупроводник

Тип защиты от отрицательного напряжения ИС защиты от заряда со встроенным полевым транзистором

БМ2П016-З

РОМ Полупроводник

ИС преобразователя постоянного тока в постоянный с ШИМ, включая переключающий полевой МОП-транзистор

БМ2П0361К-З

РОМ Полупроводник

ИС преобразователя постоянного тока в постоянный с ШИМ со встроенным переключающим полевым МОП-транзистором

BD9B305QUZ

РОМ Полупроводник

Входное напряжение от 2,7 В до 5,5 В, 3,0 А Встроенный полевой МОП-транзистор с одним синхронным понижающим преобразователем постоянного тока в постоянный

БД9Д300МУВ

РОМ Полупроводник

Вход от 4,0 В до 17 В, 3 А Встроенный полевой МОП-транзистор с одним синхронным понижающим преобразователем постоянного тока в постоянный

БМ2П104ЭФ

РОМ Полупроводник

Встроенный полевой МОП-транзистор 730 В, 100 кГц, ШИМ-преобразователь постоянного тока ИС

Что такое транзистор C1507 и какие у него особенности?

Одной из особенностей транзистора C1507 является его высокая надежность и стабильность работы. Это обеспечивает долговечность и стабильную работу устройств, в которых применяется данный транзистор.

Транзистор C1507 также отличается отличными электрическими характеристиками, такими как высокая мощность, низкое сопротивление и низкое напряжение пробоя. Это позволяет использовать его в широком спектре приложений, включая усилители, ключи и преобразователи энергии.

Другой важной особенностью транзистора C1507 является его высокая скорость коммутации. Это позволяет выполнять быстрые переключения и обеспечивает высокую производительность устройств, в которых он применяется

Также стоит отметить, что транзистор C1507 имеет компактный размер и низкое значение теплового сопротивления. Это делает его удобным для установки на печатные платы и обеспечивает эффективное охлаждение.

В заключение, транзистор C1507 является надежным и универсальным элементом, который обладает высокой мощностью, низким сопротивлением и высокой скоростью коммутации. Он нашел широкое применение во многих электронных устройствах, и его особенности делают его привлекательным для многих разработчиков и производителей.

Электрические параметры

Транзистор C1507 характеризуется следующими электрическими параметрами:

Ток коллектора (Ic): максимальное значение тока, который может протекать через коллектор транзистора при определенных условиях работы. Значение тока коллектора обычно указывается в даташите для определенного напряжения и сопротивления базы.

Ток эмиттера (Ie): максимальное значение тока, который может протекать через эмиттер транзистора при определенных условиях работы. Значение тока эмиттера обычно указывается в даташите для определенного напряжения и сопротивления базы.

Ток базы (Ib): ток, который необходимо подавать на базу транзистора для достижения определенного значения тока коллектора. Значение тока базы обычно указывается в даташите для определенного значения тока коллектора.

Коэффициент усиления по току (hfe): отношение изменения тока коллектора к изменению тока базы в определенных условиях работы транзистора. Значение коэффициента усиления по току обычно указывается в даташите для определенного значения тока коллектора и тока базы.

Мощность потерь на переход (Ptf): мощность, которая теряется на транзисторе в виде тепла при прохождении тока через переходы между эмиттером-базой и коллектором-базой. Значение мощности потерь на переход обычно указывается в даташите для определенных значений тока коллектора и напряжения коллектора.

Рабочее напряжение коллектора (Vce): максимальное значение напряжения, которое может быть подано на коллектор транзистора при определенных условиях работы. Значение рабочего напряжения коллектора обычно указывается в даташите.

Рабочее напряжение эмиттера (Vbe): напряжение, которое необходимо подавать на базу транзистора для достижения определенного значения тока коллектора. Значение рабочего напряжения эмиттера обычно указывается в даташите для определенного значения тока коллектора.

Сопротивление перехода (Rce): сопротивление между коллектором и эмиттером транзистора при прохождении тока через переход коллектор-эмиттер. Значение сопротивления перехода обычно указывается в даташите для определенного значения тока коллектора.

Применение транзистора C1507

  1. Усилительные схемы: транзистор C1507 широко используется в различных усилительных схемах, таких как усилители мощности и усилители низкой частоты. Благодаря его высокой усиливающей способности и низкому уровню шума, он может обеспечить высокое качество и четкое воспроизведение звука или сигнала.
  2. Источники питания: транзистор C1507 может использоваться в устройствах источников питания для регулирования и стабилизации напряжения. Он может эффективно контролировать ток и обеспечивать постоянное напряжение, что облегчает подключение и работу других электронных компонентов.
  3. Лампы накаливания: транзистор C1507 используется в схемах управления и регулирования яркости ламп накаливания. Он обеспечивает точную и мягкую регулировку яркости, что повышает долговечность и энергоэффективность ламп.
  4. Радиосвязь: транзистор C1507 может использоваться в радиопередатчиках и радиоприемниках для усиления и обработки сигнала. Он обладает высоким коэффициентом усиления и хорошей линейностью, что позволяет передавать и принимать сигналы на большие расстояния без искажений.
  5. Электроника автомобилей: транзистор C1507 применяется в автомобильной электронике для управления различными устройствами, такими как электроприводы и системы освещения. Он обладает высоким коэффициентом нагрузки и может выдерживать высокие температуры и напряжения, что позволяет ему работать в экстремальных условиях автомобильной среды.

Транзистор C1507 предоставляет широкий спектр возможностей применения в различных областях электроники. Его надежность, эффективность и высокая производительность делают его одним из основных компонентов во многих современных устройствах и схемах.

Описание транзистора C1507

Транзистор C1507 имеет следующие ключевые характеристики:

Высокая прочность: Транзистор C1507 способен выдерживать высокие напряжения, что позволяет использовать его в приложениях с повышенными требованиями к надежности.

Малое сопротивление: Сопротивление переключения транзистора C1507 мало, что обеспечивает более эффективную передачу энергии и снижает потери во время работы.

Широкий диапазон рабочих частот: Транзистор C1507 подходит для работы в широком диапазоне рабочих частот, что делает его универсальным и применимым в различных электронных устройствах.

Высокая надежность: Транзистор C1507 обладает высокой стабильностью и долговечностью, что особенно важно при использовании в условиях сильных нагрузок и экстремальных температур.

Благодаря своим характеристикам, транзистор C1507 является незаменимым элементом электронных систем и представляет собой надежную основу для построения различных устройств.

Электрические характеристики транзистора C1507

Ток коллектора (IC)

Максимальный ток коллектора (ICmax): 1 А

Номинальный ток коллектора (ICnom): 0.5 А

Ток эмиттера (IE)

Максимальный ток эмиттера (IEmax): 1 А

Номинальный ток эмиттера (IEnom): 0.5 А

Ток базы (IB)

Максимальный ток базы (IBmax): 0.2 А

Номинальный ток базы (IBnom): 0.1 А

Напряжение коллектор-эмиттер (VCE)

Максимальное напряжение коллектор-эмиттер (VCEmax): 50 В

Номинальное напряжение коллектор-эмиттер (VCEnom): 30 В

Тепловые характеристики

Максимальная допустимая мощность (Pmax): 0.8 Вт

Тепловое сопротивление корпуса (Rth): 100 °C/W

Транзистор C1507 имеет высокую электрическую надежность и может использоваться в широком диапазоне электронных устройств и систем, включая усилители, источники питания и другие.

Распространенные проблемы и способы решения при использовании транзистора C1507

Транзистор C1507 может столкнуться с некоторыми распространенными проблемами при его использовании. В этом разделе рассмотрим эти проблемы и поделимся способами их решения.

Проблема 1: Перегрев транзистора

Очень частой проблемой при использовании транзистора C1507 является его перегрев. Это может произойти из-за неправильной схемы подключения или недостаточного охлаждения.

Чтобы предотвратить перегрев, важно следовать рекомендациям по схеме подключения, предоставленным производителем. Также рекомендуется использовать радиаторы для дополнительного охлаждения транзистора

Если проблема сохраняется, стоит рассмотреть возможность замены на транзистор с более высокой мощностью.

Проблема 2: Перенапряжение

Другой распространенной проблемой при использовании транзистора C1507 может быть перенапряжение. Это может произойти, если источник питания превышает допустимые значения напряжения.

Для предотвращения перенапряжения необходимо проверить источник питания и убедиться, что он соответствует требуемым параметрам, указанным в документации на транзистор C1507. Если источник питания не подходит, рекомендуется заменить его на подходящий с такими же или более высокими характеристиками.

Проблема 3: Неправильная схема подключения

Неправильная схема подключения может также вызвать проблемы при использовании транзистора C1507. Неправильное подключение может привести к плохой работе транзистора или даже его повреждению.

Для правильного подключения транзистора C1507 необходимо внимательно изучить документацию и рекомендации производителя. Рекомендуется использовать предоставленные схемы подключения или обратиться к специалисту, чтобы гарантировать правильное подключение.

Проблема 4: Последствия несправности

В случае несправности транзистора C1507 могут возникнуть различные проблемы, такие как некорректная работа устройства или полный отказ в работе.

Если возникла неисправность транзистора C1507, рекомендуется заменить его на новый. Для этого необходимо обратиться к поставщику или производителю, чтобы убедиться, что заменяемый транзистор имеет те же характеристики и подходит для данного приложения.

Поэтому, осознавая эти распространенные проблемы, можно уверенно использовать транзистор C1507 и избегать проблем в его работе.

Тепловые характеристики транзистора C1507

Одной из основных тепловых характеристик является тепловое сопротивление (Rth), которое показывает, как транзистор C1507 справляется с выделением и отводом тепла. Чем ниже тепловое сопротивление, тем лучше транзистор охлаждается, что позволяет ему работать при более высоких температурах без перегрева.

Важно также обратить внимание на максимально допустимую температуру перехода (Tj max), которая указывает на предельное значение температуры, при которой транзистор C1507 может нормально работать без существенного снижения производительности или деградации. Для эффективного управления тепловыми характеристиками транзистора C1507, инженеры обычно применяют радиаторы или тепловые компаунды, которые помогают в отводе излишнего тепла от транзистора и предотвращают его перегрев

Для эффективного управления тепловыми характеристиками транзистора C1507, инженеры обычно применяют радиаторы или тепловые компаунды, которые помогают в отводе излишнего тепла от транзистора и предотвращают его перегрев.

Тепловая характеристика Значение
Тепловое сопротивление (Rth) XX град/Вт
Максимально допустимая температура перехода (Tj max) XXX °C

Учитывая тепловые характеристики транзистора C1507 при проектировании электронных схем, инженеры могут обеспечить стабильную и надежную работу устройств, а также защитить их от повреждений, связанных с перегревом.

Транзистор C5027-R: Характеристики, datasheet и цоколевка

В технических характеристиках на C5027-R указанно, что он имеет высокую скорость переключения и отличается хорошей надёжностью. Относится к мощным кремниевым n-p-n транзисторам. Обычно его используют в импульсных регуляторах и высоковольтных переключающих схемах.

Цоколевка

Изготавливают C5027-R в корпусе ТО-220, который западные производители обычно используют для транзисторов мощностью порядка 50 Вт, или немного ниже.

Технические характеристики

Рассмотрим максимально допустимые технические значения, так как именно их нужно учитывать в первую очередь при проектировании собственных устройств и подборе замены вышедшему из строя транзистору. Следует помнить что их превышение, даже на короткий промежуток времени может привести в выходу прибора из строя. Их измерение всегда производится при стандартной температуре +25°С.

Для C5027-R эти характеристики равны:

  • напряжение К — Б VCBO = 1100 В;
  • напряжение К – Э VCEO = 800 В;
  • напряжение Э — Б VEBO = 7 В;
  • ток коллектора постоянный IC = 3 А;
  • ток коллектора импульсный I = 10 А;
  • ток через базу IВ = 1,5 А;
  • максимальная мощность на коллекторе РС = 50 Вт;
  • т-ра кристалла Tj = 150ОС;
  • диапазон температур, при которых KSC5027-R может сберегаться Tstg = 55 … 150ОС.
Электрические характеристики транзистора C5027-R (при Т = +25 оC)
Параметры Режимы измерения Обозн. min typ max Ед. изм
Пробивное напряжение К — Б IC = 1 мA, IЕ = 0 V(BR)CВO 1100 В
Пробивное напряжение К — Э IC=5 мA, RВE= ∞ V(BR)CEО 800 В
Пробивное напряжение эмиттер-база IE= 1 мA, IC= 0 V(BR)EBO 7 В
Напряжение насыщения К — Э IC= 1,5 A; IB= 0. 3 A VCE(sat) 2 В
Напряжение насыщения Б — Э IC= 1,5 A; IB= 0.3 A VВE(sat) 1,5 В
Обратный ток коллектора VCВО= 800 В, IЕ = 0 ICВO 10 мА
Обратный ток эмиттера VЕВ= 5 В, IС = 0 IEBO 10 мА
Статический коэффициент передачи тока IC= 5 A; VCE= 0,2 В hFE1 10 40
IC= 5 A; VCE= 1 В hFE2 8
Граничная частота коэффициента передачи тока VCE=10В,IC=0,2 A, fT 15 МГц
Выходная емкость IE= 0 А, VCB=10 В, f=1 мГц Сob 60 пФ
Время включения IC=5A, IB1=1A; VCC=400В,RL=200Ом

IC= 5IB1= -2,5IB2= 2А

ton 0,5 мс
Время удержания tSTG 3 мс
Время выключения tf 0,3 мс

Транзисторы C5027-R также делятся на три группы, в зависимости от коэффициента передачи тока (измеряется при следующих значениях:  IC= 5 A; VCE= 0,2 В).

  • N не менее 10 и не более 20;
  • R не менее 15 и не более 30;
  • O не менее 20 и не более 40.

Аналоги

Среди аналогичных транзисторов, на которые можно заменить C5027-R, назовём следующие:

  • 2SC3752;
  • FJPF5027;
  • 2SC2979.

Близким по параметрам является BUL216. Подходящих отечественных аналогов нет. Перед заменой, нужно изучить технические характеристики обеих устройств и только после этого принимать решение.

Производители и Datasheet

Изготавливают транзистор C5027-R (datasheet по клику на названия) следующие зарубежные компании:

  • Fairchild Semiconductor;
  • Samsung;
  • Savantic;
  • Tiger Electronic;
  • New Jersey Semi-Conductor Products.

В отечественных магазинах можно купить устройства, выпущенные фирмами:

  • Foshan Blue Rocket Electronics;
  • Inchange Semiconductor;
  • Savantic.

Транзистор 2N3904 Техническое описание, аналог и схема выводов

2N3904 Транзистор

Эта статья познакомит вас с распиновкой, моделью, введением, функциями, техническими характеристиками, приложениями, эквивалентом и размерами 2N39.04 транзистор. Мы также предоставляем вам 2N3904 Datasheet в формате pdf.

2N3904 Модель

2N3904 Введение

Транзистор 2N3904 представляет собой биполярный отрицательно-положительно-отрицательный (NPN) транзистор, обычно подходящий для цепей отрицательного заземления. Его можно использовать для аудиосигналов и среднескоростных коммутационных приложений. Этот небольшой транзистор является аналогом транзистора 2N3906, положительно-отрицательно-положительного (PNP) транзистора.

Транзистор 2N3904 имеет три вывода: эмиттер, базу и коллектор. Эмиттер и коллектор являются основными выводами транзистора 2N3904. В зависимости от конфигурации схемы к эмиттеру или коллектору может быть подключена нагрузка или эквивалентная нагрузка.

Различные параметры транзистора 2N3904 называются β или коэффициентом усиления по току, который представляет собой отношение тока коллектора к току базы. Для коэффициента усиления по току, равного 100, изменение тока базы на 0,001 А (а) приводит к изменению тока на коллекторе на 0,1 А.

Это показывает, как транзистор 2N3904 является усилителем. Небольшое изменение тока базы приводит к стократному изменению тока коллектора, что может быть переведено в изменения напряжения или мощности.

Смещение — это ток холостого хода на клеммах транзистора.

Обычно для транзистора 2N3904 требуется положительное смещение от базы к эмиттеру, что означает положительный потенциал на подложке для эмиттера.

Следовательно, когда базовый контакт заземлен, коллектор и эмиттер остаются открытыми (обратное смещение) и закрываются (прямое смещение), когда на базовый контакт подается сигнал.

Коэффициент усиления 2N3904 равен 300; Это значение определяет способность транзистора к усилению. Максимальный ток, который может протекать через вывод коллектора, составляет 200 мА, поэтому мы не можем использовать этот транзистор для подключения нагрузки, потребляющей более 200 мА. Чтобы сместить транзистор, мы должны подать ток на вывод базы, который должен быть ограничен 5 мА.

Когда 2N3904 полностью смещен, он пропускает максимальный ток 200 мА через коллектор и эмиттер.

2N3904 Схема контактов транзистора

Конфигурация контактов

Number

Name Description
1 Emitter Current Drains out through emitter
2 Base

Controls смещение транзистора

3 Коллектор Ток протекает через коллектор

2N3904 Особенности транзистора

  • Низкий ток, низкое напряжение.

  • Биполярный отрицательно-положительный-отрицательный (NPN) транзистор

  • Коэффициент усиления по постоянному току (hFE): от 100 до 300

  • Непрерывный ток коллектора (IC) 200 мА.

  • Напряжение база-эмиттер (VBE) составляет 6 В.

  • Ток коллектора: 0,2 А.

  • Напряжение коллектор-эмиттер (VCE) составляет 40 В.

  • Напряжение коллектор-база (VCB) составляет 60 В.

  • Package(THT): TO-92

2N3904 Specifications

2N3904 Application

  • Commonly used in home appliances such as TVs

  • It can be используется для управления нагрузками до 40 В

  • Может использоваться для аудиосигналов и среднескоростного переключения

  • Модули драйверов, такие как драйверы реле, драйверы светодиодов и т.
