S9014 транзистор: характеристики и схема включения

Параметры транзистора  cs9014c. интернет-справочник основных параметров транзисторов.

Как выбрать аналоги транзистора S9014?

1. Тип транзистора: S9014 имеет тип NPN, поэтому при выборе аналога необходимо выбрать транзистор такого же типа.

2. Максимальные параметры: Прежде чем выбрать аналог, нужно убедиться, что его параметры соответствуют требуемым

Особое внимание следует обратить на максимальные значения напряжения и тока коллектора, а также на максимальную мощность

3. Коэффициент усиления тока (hfe): Коэффициент усиления тока определяет, во сколько раз коллекторный ток увеличивается при изменении базового тока. При выборе аналога следует учесть этот показатель и выбирать транзистор с сопоставимым значением.

4. Рабочая частота: Если в схеме используется транзистор S9014, работающий на высоких частотах, следует выбирать аналог с высокой рабочей частотой.

5

Производитель: При выборе аналога рекомендуется обратить внимание на производителя. У надежных производителей обычно высокое качество продукции

Некоторые аналоги транзистора S9014, которые могут быть использованы вместо него, включают в себя следующие модели: 2N3904, BC547, BC337 и BC547B. Однако, перед выбором аналога, всегда рекомендуется проверить его параметры и сравнить с требованиями вашей схемы.

В итоге, при выборе аналогов транзистора S9014, важно учитывать тип транзистора, максимальные параметры, коэффициент усиления тока, рабочую частоту и производителя

Также следует обратить внимание на параметры вашей схемы и убедиться, что выбранный аналог обладает необходимыми характеристиками

Применение транзистора S9014 C331: в каких устройствах может быть использован

  • Усилители. Благодаря высокой усиливающей способности, транзистор S9014 C331 может быть использован в усилителях звука и видеосигнала.
  • Радиоприемники. Транзистор S9014 C331 может осуществлять усиление радиосигналов, что делает его идеальным для использования в радиоприемниках и радиотрансляционных устройствах.
  • Сигнальные генераторы. Так как транзистор S9014 C331 обладает высокой частотной характеристикой и малыми размерами, он может использоваться в сигнальных генераторах для создания и усиления высокочастотных сигналов.
  • Блоки питания. Транзистор S9014 C331 может использоваться в блоках питания различных устройств для обеспечения стабильного и эффективного электропитания.
  • Источники сигналов. Благодаря надежности и стабильности работы, транзистор S9014 C331 может быть использован в источниках сигналов в различных электронных устройствах.

Все вышеперечисленные применения транзистора S9014 C331 лишь некоторые из многих возможностей его использования. Благодаря уникальным характеристикам и надежности, этот транзистор находит широкое применение в электронике и является важным компонентом множества устройств.

In Stock: 2639

United States

China

Canada

Japan

Russia

Germany

United Kingdom

Singapore

Italy

Hong Kong(China)

Taiwan(China)

France

Korea

Mexico

Netherlands

Malaysia

Austria

Spain

Switzerland

Poland

Thailand

Vietnam

India

United Arab Emirates

Afghanistan

Åland Islands

Albania

Algeria

American Samoa

Andorra

Angola

Anguilla

Antigua & Barbuda

Argentina

Armenia

Aruba

Australia

Azerbaijan

Bahamas

Bahrain

Bangladesh

Barbados

Belarus

Belgium

Belize

Benin

Bermuda

Bhutan

Bolivia

Bonaire, Sint Eustatius and Saba

Bosnia & Herzegovina

Botswana

Brazil

British Indian Ocean Territory

British Virgin Islands

Brunei

Bulgaria

Burkina Faso

Burundi

Cabo Verde

Cambodia

Cameroon

Cayman Islands

Central African Republic

Chad

Chile

Christmas Island

Cocos (Keeling) Islands

Colombia

Comoros

Congo

Congo (DRC)

Cook Islands

Costa Rica

Côte d’Ivoire

Croatia

Cuba

Curaçao

Cyprus

Czechia

Denmark

Djibouti

Dominica

Dominican Republic

Ecuador

Egypt

El Salvador

Equatorial Guinea

Eritrea

Estonia

Eswatini

Ethiopia

Falkland Islands

Faroe Islands

Fiji

Finland

French Guiana

French Polynesia

Gabon

Gambia

Georgia

Ghana

Gibraltar

Greece

Greenland

Grenada

Guadeloupe

Guam

Guatemala

Guernsey

Guinea

Guinea-Bissau

Guyana

Haiti

Honduras

Hungary

Iceland

Indonesia

Iran

Iraq

Ireland

Isle of Man

Israel

Jamaica

Jersey

Jordan

Kazakhstan

Kenya

Kiribati

Kosovo

Kuwait

Kyrgyzstan

Laos

Latvia

Lebanon

Lesotho

Liberia

Libya

Liechtenstein

Lithuania

Luxembourg

Macao(China)

Madagascar

Malawi

Maldives

Mali

Malta

Marshall Islands

Martinique

Mauritania

Mauritius

Mayotte

Micronesia

Moldova

Monaco

Mongolia

Montenegro

Montserrat

Morocco

Mozambique

Myanmar

Namibia

Nauru

Nepal

New Caledonia

New Zealand

Nicaragua

Niger

Nigeria

Niue

Norfolk Island

North Korea

North Macedonia

Northern Mariana Islands

Norway

Oman

Pakistan

Palau

Palestinian Authority

Panama

Papua New Guinea

Paraguay

Peru

Philippines

Pitcairn Islands

Portugal

Puerto Rico

Qatar

Réunion

Romania

Rwanda

Samoa

San Marino

São Tomé & Príncipe

Saudi Arabia

Senegal

Serbia

Seychelles

Sierra Leone

Sint Maarten

Slovakia

Slovenia

Solomon Islands

Somalia

South Africa

South Sudan

Sri Lanka

St Helena, Ascension, Tristan da Cunha

St. Barthélemy

St. Kitts & Nevis

St. Lucia

St. Martin

St. Pierre & Miquelon

St. Vincent & Grenadines

Sudan

Suriname

Svalbard & Jan Mayen

Sweden

Syria

Tajikistan

Tanzania

Timor-Leste

Togo

Tokelau

Tonga

Trinidad & Tobago

Tunisia

Turkey

Turkmenistan

Turks & Caicos Islands

Tuvalu

U.S. Outlying Islands

U.S. Virgin Islands

Uganda

Ukraine

Uruguay

Uzbekistan

Vanuatu

Vatican City

Venezuela

Wallis & Futuna

Yemen

Zambia

Zimbabwe

Quantity

Quick RFQ

Применение транзистора C9014

В аудиоусилителях транзистор C9014 может быть использован в качестве электронного ключа для усиления слабых звуковых сигналов. Он обладает высокой скоростью переключения и хорошим коэффициентом усиления, что делает его идеальным для работы с аудио сигналами.

Также транзистор C9014 может быть использован в устройствах для преобразования сигналов, таких как модуляция и демодуляция радиоволн. Благодаря своим характеристикам он обеспечивает стабильную работу и высокое качество сигнала.

В целом, транзистор C9014 является незаменимым компонентом во многих электронных устройствах, особенно в аудиоусилителях, радиоаппаратуре и других системах переключения и усиления сигналов

Его применение важно для обеспечения стабильной работы и высокого качества звука в различных электронных устройствах

Альтернативы транзистора S9014

  1. 2N3906: Это PNP транзистор общего назначения, который может использоваться в качестве замены для S9014. У него схожие характеристики, такие как максимальное напряжение коллектора и ток коллектора.
  2. MMBT3906: Это SMD версия транзистора 2N3906. Его можно использовать в замену S9014 для поверхностного монтажа или в случаях, когда требуется компактный размер и низкое энергопотребление.
  3. BC327: Это PNP транзистор с высоким коэффициентом усиления, который также может заменить S9014. Он имеет большую мощность и ток коллектора по сравнению с S9014.

При замене транзистора S9014 на альтернативу, следует обратить внимание на пин-конфигурацию транзистора и проверить, чтобы новый транзистор имел схожие или лучшие характеристики для данного приложения

Аналоги

В таблице 3 представлены основные параметры n-p-n транзисторов, пригодных для замены S9014.

Таблица 3. Транзисторы, подходящие для замены S9014 (все кремниевые, n-p-n)

Тип VCEO IC PC hFE fT Корпус Цоколевка*
S9014 45 100 450 60-1000 150 ТО-92 эбк
200 SOT-23 эбк
Импорт
BC547 45 100 625 110 – 800 150 ТО-92 кбэ
MPSW06 60 500 1000 от 80 50 ТО-92 эбк
BC550 45 100 500 420-800 300 ТО-92 кбэ
MPSA43 200 500 625 от 25 от 50 ТО-92 эбк
2SD1938 20 300 200 500 –2500 80 SOT-346 эбк
9014SLT1 45 100 300 300 300 SOT-23 эбк
2N7051 100 1500 625 от 1000 200 ТО-92 экб
Российское производство
КТ3102 20-50 100 250 100 – 1000 от 150 ТО-92 кбэ
КТ6111 45 100 450 60 – 1000 от 150 ТО-92 кбэ

*Цоколевка (ТО-92 – слева направо; SOT-23 – по часовой стрелке)

Примечания.

1. Значение VCEO КТ3102 определяется буквой, следующей за последней цифрой.

2. Корпус SOT-346 отличается от SOT-23 размерами (см. табл. 4).

3. Информация по параметрам аналогов заимствована из даташитов компаний-производителей.

Рис. 7. Корпуса  SOT-23 и SOT-346.

Таблица 4. Размеры SMD-корпусов

Корпус А (мм) B (мм) S (мм) H (мм)
SOT-23 2,9 1,3 2,4 0,95
SOT-346 2,9 1,6 2,8 1,1

Лучшие аналоги транзистора S9014

1. 2N3904: Этот NPN транзистор общего назначения имеет максимальное значение тока коллектора 200 мА и максимальное значение напряжения коллектора 40 В. Он часто используется в усилителях низкой частоты, переключателях и других подобных приложениях.

2. BC547: Этот NPN транзистор общего назначения также имеет максимальное значение тока коллектора 100 мА и максимальное значение напряжения коллектора 45 В. Он широко применяется в электронных схемах усилителей, генераторов и переключателей.

3. 2N2222: Этот NPN транзистор также обладает максимальным значением тока коллектора 800 мА и максимальным значением напряжения коллектора 40 В. Он может использоваться в широком спектре приложений, включая усилители, коммутацию и таймеры.

4. S8050: Этот NPN транзистор общего назначения имеет максимальное значение тока коллектора 700 мА и максимальное значение напряжения коллектора 40 В. Он может использоваться в усилителях мощности, генераторах сигналов и других подобных схемах.

Выбор аналога S9014 зависит от конкретных требований и характеристик вашей схемы

Рекомендуется обратить внимание на эти аналоги и сравнить их технические параметры перед заменой транзистора

Технические характеристики транзистора S9014 C331: максимальные параметры

  • Максимальное среднее коллекторное напряжение: 45 В
  • Максимальное обратное коллекторное напряжение: 45 В
  • Максимальное прямое коллекторное напряжение: 50 В
  • Максимальное коллекторное напряжение при импульсных нагрузках: 50 В
  • Максимальное базовое напряжение: 5 В
  • Максимальный допустимый ток коллектора: 100 мА
  • Максимальный допустимый ток коллектора при импульсных нагрузках: 200 мА
  • Максимальный допустимый ток базы: 50 мА
  • Максимальная мощность рассеяния на коллекторе: 400 мВт
  • Максимальная рабочая температура: +150 °C

Эти максимальные параметры указывают на предельные значения тока и напряжения, которые можно применять к транзистору, чтобы избежать его повреждения

Важно соблюдать эти ограничения при разработке схем и при использовании транзистора для обеспечения его надлежащего функционирования и надежной работы

Преимущества и особенности транзистора S9014 C331: почему его выбирают

Преимущества транзистора S9014 C331:

Высокая надежность: транзистор S9014 C331 обладает высокой степенью надежности и долговечности

Это особенно важно при использовании в критических областях, таких как медицинская техника или автомобильная промышленность.

Широкий диапазон рабочих температур: данный транзистор может работать при различных температурах, что позволяет его использование в различных климатических условиях.

Низкое потребление энергии: благодаря своей конструкции и особенностям работы, транзистор S9014 C331 потребляет мало энергии, что позволяет сделать его идеальным выбором для батарейных устройств и портативных устройств.

Широкий диапазон рабочих напряжений: транзистор S9014 C331 может работать с различными напряжениями, что делает его универсальным и применимым во многих схемах и устройствах.. Также стоит отметить, что транзистор S9014 C331 доступен по доступной цене и широко представлен на рынке

Это делает его привлекательным выбором для многих производителей и электронных инженеров

Также стоит отметить, что транзистор S9014 C331 доступен по доступной цене и широко представлен на рынке. Это делает его привлекательным выбором для многих производителей и электронных инженеров.

В целом, преимущества и особенности транзистора S9014 C331 делают его одним из самых популярных и практичных элементов электроники. Он обладает всем необходимым функционалом и характеристиками, чтобы успешно выполнять свою работу в различных устройствах и системах.

Описание транзистора S9014

Основные характеристики транзистора S9014:

Параметр Значение
Максимальное постоянное напряжение коллектор-эмиттер (Vce) 45 В
Максимальный коллекторный ток постоянный (Ic) 100 мА
Максимальная мощность потери на тепло (Pd) 625 мВт
Максимальная рабочая температура (Tj) 150°C

Транзистор S9014 обладает низким порогом напряжения переключения и высоким коэффициентом усиления. Он может использоваться в различных схемах включения, таких как усилители, стабилизаторы, генераторы и др. Кроме того, у него низкие токи утечки и отличная линейность передачи сигнала.

Схема включения транзистора S9014 обычно включает защитные элементы, такие как резисторы и конденсаторы, для обеспечения стабильной работы и защиты транзистора от перегрузок и перенапряжений.

Транзистор S9014 представляет собой надежный и универсальный элемент, который широко применяется в различных электронных устройствах благодаря своим характеристикам и низкой стоимости.

На что обратить внимание при выборе аналога и замене транзистора MPSA06?

При выборе аналога и замене транзистора MPSA06 важно обратить внимание на несколько ключевых параметров, которые определяют его работу и совместимость с другими компонентами. Вот несколько факторов, которые следует учесть:

1

Тип транзистора: MPSA06 является NPN транзистором, поэтому при замене следует выбирать аналогичные NPN транзисторы

1. Тип транзистора: MPSA06 является NPN транзистором, поэтому при замене следует выбирать аналогичные NPN транзисторы.

2. Максимальное значение тока коллектора (IC): MPCA06 имеет максимальное значение тока коллектора в 500 мА. При выборе аналога необходимо убедиться, что он обладает таким же или более высоким значением тока.

3. Максимальное значение напряжения коллектор-эмиттер (VCE): MPCA06 имеет максимальное значение напряжения коллектор-эмиттер в 80 В. При замене транзистора следует убедиться, что выбранный аналог обладает таким же или большим значением напряжения.

4. Параметры усиления транзистора: MPSA06 имеет определенные значения коэффициента усиления по току (hFE)

При выборе замены нужно обратить внимание на то, что аналогичные параметры усиления могут обеспечить правильную работу цепи

5. Расположение выводов: Проверьте, что аналогичный транзистор имеет те же самые расположение и назначение выводов для удобства подключения.

При выборе аналога и замене транзистора MPSA06 рекомендуется обратиться к схеме и спецификациям устройства, в котором он используется, а также проконсультироваться с профессионалами или поставщиками электронных компонентов для получения точного рекомендации исходя из требуемых характеристик и условий использования.

Изучаем характеристики транзистора S9014 C331: подробное описание и особенности

Особенности транзистора S9014 C331:

Транзистор имеет малый коэффициент усиления тока, что позволяет использовать его в приложениях с низкими требованиями к усилительной мощности.
S9014 C331 обладает низким значением обратного тока утечки, что способствует эффективному использованию энергии и снижает потери мощности.
У транзистора низкое значение насыщения, что важно для уменьшения искажений в схемах усиления.
Транзистор обладает высокой надежностью и долговечностью, что делает его привлекательным для использования в промышленных и потребительских устройствах.
Он имеет низкое значение перекрестного выходного сопротивления, что облегчает его включение в цепи с малым входным сопротивлением.

Характеристики транзистора S9014 C331:

Преимущества использования транзистора C9014

1.
Низкое напряжение насыщения:
Транзистор C9014 имеет малую потерю напряжения при работе в насыщенном режиме, что позволяет снизить энергопотребление и повысить эффективность устройства.
2.
Высокая скорость переключения:
Благодаря своей конструкции и характеристикам, транзистор C9014 обладает высокой скоростью переключения, что делает его идеальным для использования в быстродействующих электронных устройствах, таких как трансиверы и усилители.
3.
Низкий уровень шума:
Транзистор C9014 обеспечивает низкий уровень шума при работе, что особенно важно для чувствительных приложений, например, в приёмниках радиосигналов.
4.
Надежность и долговечность:
Транзистор C9014 обладает высокой надежностью и долговечностью, что позволяет использовать его в различных условиях эксплуатации. Это особенно важно в промышленных и автомобильных приложениях, где требуется стабильная работа в тяжелых условиях.
5.
Доступность и низкая стоимость:
Транзистор C9014 является широко распространенным элементом, что обеспечивает его высокую доступность на рынке

Кроме того, данный транзистор имеет низкую стоимость, что делает его экономически выгодным для использования в различных проектах.

Все эти преимущества делают транзистор C9014 привлекательным выбором для множества электронных приложений, от усилителей и переключателей до источников питания и радиоприемников.

Замена транзистора S9014: как правильно подобрать аналог

Когда подбирается аналог транзистора S9014, важно обращать внимание на следующие параметры:

1. Тип транзистора: S9014 относится к типу NPN. При выборе аналога, также необходимо выбрать транзистор с тем же типом (NPN).

2

Максимальные рабочие напряжение и ток: При подборе аналога, необходимо обратить внимание на максимальные рабочие напряжение (Vceo) и ток коллектора (Ic) транзистора S9014. Они должны быть не меньше, чем у заменяемого транзистора или соответствовать заданным требованиям схемы

3. Коэффициент усиления тока: Транзистор S9014 обладает сравнительно высоким коэффициентом усиления тока (hFE). При выборе аналога, желательно выбрать транзистор с аналогичным или более высоким значением параметра hFE.

Необходимо учитывать, что замена транзистора S9014 может потребовать некоторые изменения в схеме или подстройку других элементов, таких как резисторы и конденсаторы. В случае сложных схем или проектов, рекомендуется обратиться к специалистам, которые смогут произвести более точную замену и оценить совместимость аналога с существующей схемой.

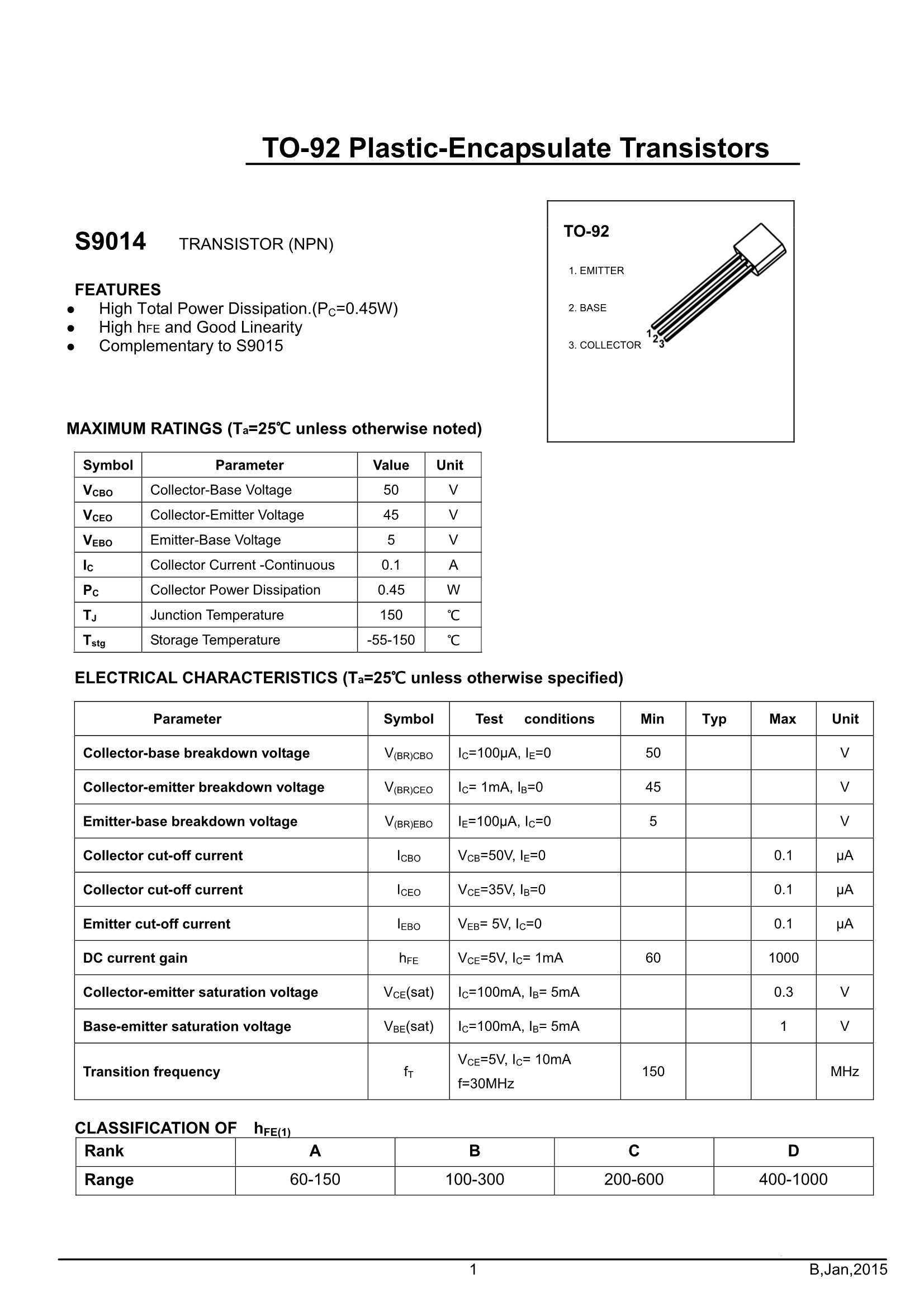

Транзистор S9014 datasheet на русском языке

Технические характеристики:

Транзистор S9014 является NPN биполярным транзистором средней мощности, применяемым в различных электронных устройствах. Он имеет следующие технические характеристики:

  • Напряжение коллектора-эмиттера (Vceo): 45 В
  • Максимальный коллекторный ток (Ic): 100 мА
  • Кратковременный пиковый ток коллектора (Icp): 200 мА
  • Мощность диссипации (Pd): 625 мВт
  • Коэффициент усиления тока (hFE): 40-400
  • Максимальная рабочая температура: 150°C

Схема подключения:

S9014 имеет три вывода: эмиттер (E), коллектор (C) и базу (B). Схема подключения транзистора S9014 происходит следующим образом:

  • Коллектор (C) подключается к положительному полюсу источника питания.
  • Эмиттер (E) подключается к нагрузке.
  • База (B) подключается через резистор к управляющему сигналу.

Аналоги:

Транзистор S9014 имеет аналоги, такие как 2N3904, BC547, BC557 и другие. Эти транзисторы имеют схожие технические характеристики и могут использоваться вместо S9014 в различных электронных схемах.

Особенности и характеристики транзистора S9014

Основные характеристики транзистора S9014:

  1. Максимальное напряжение коллектора-эмиттера: 45 В
  2. Максимальный постоянный коллекторный ток: 100 мА
  3. Максимальная мощность потерь: 625 мВт
  4. Коэффициент усиления по току (hFE): 400 -1000

Такие характеристики делают транзистор S9014 подходящим для использования в различных приложениях, например, в усилителях мощности для динамиков, в сигнальных устройствах, в стабилизаторах напряжения и в других подобных схемах.

Несмотря на то, что транзистор S9014 имеет некоторые применения и уникальные характеристики, существует множество аналогов, которые могут заменить его в схеме

При подборе аналога следует обратить внимание на основные параметры транзистора, такие как максимальное напряжение, максимальный ток, коэффициент усиления и мощность потерь

Назначение и применение транзистора S9014

Транзистор S9014 часто применяется в схемах усилителей мощности, источниках тока и других электронных устройствах, где требуется усиление сигнала или его переключение. Благодаря высокой надежности и стабильности работы, транзистор S9014 используется как замена для других аналоговых транзисторов в электронных устройствах.

Важной характеристикой транзистора S9014 является его низкое напряжение насыщения и малая потеря мощности, что позволяет использовать его в энергосберегающих устройствах. Кроме того, транзистор S9014 имеет малую величину габаритов и может быть довольно легко установлен на печатную плату или в малогабаритных устройствах

Транзистор S9014 может быть заменен на аналоговые транзисторы, такие как 2N3906 или BC557

Тем не менее, перед подбором аналога необходимо обратить внимание на следующие параметры: ток коллектора, ток эмиттера, максимальное рабочее напряжение и коэффициент усиления. Правильный подбор аналоговых транзисторов позволяет сохранить работоспособность исходного устройства

Корпус и цоколевка

Существует два варианта корпусов S9014:

1. SOT-23 – используется при поверхностном монтаже. Это параллелепипед размером 3 х 1,3 х 1 мм с двумя ножками по краям одной из длинных сторон и одной посередине другой. Если смотреть на корпус со стороны надписи (S9014 имеет следующую маркировку: J6), при этом внизу находится сторона с двумя выводами, то, начиная с правой нижней ножки, выводы идут в следующем порядке (по часовой стрелке) – эмиттер, база, коллектор.

2. ТО-92 – усеченный с одной стороны пластмассовый цилиндр. Через торец цилиндра выходят три ножки, находящиеся в одной плоскости. Если смотреть со стороны сечения, то последовательность следующая (слева направо) – эмиттер, база, коллектор. Корпус предназначен для навесного монтажа.

Понравилась статья? Поделиться с друзьями:
Пафос клуб
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
