Какие бывают стандарты маркировки
Маркировка, которая наносится на корпус SMD-элементов, как правило, отличается от их фирменных названий. Причина банальная – нехватка места из-за миниатюрности корпуса. Проблема особенно актуальна для ЭРЭ, которые размещаются в корпусах с шестью и менее выводами.
Это миниатюрные диоды, транзисторы, стабилизаторы напряжения, усилители и т.д. Для разгадки “что есть что” требуется проводить настоящую экспертизу, ведь по одному маркировочному коду без дополнительной информации очень трудно идентифицировать тип ЭРЭ. С момента появления первых SMD-приборов прошло более 20 лет.
Несмотря на все попытки стандартизации, фирмы-изготовители до сих пор упорно изобретают все новые разновидности SMD-корпусов и бессистемно присваивают своим элементам маркировочные коды.
Полбеды, что наносимые символы даже близко не напоминают наименование ЭРЭ, – хуже всего, что имеются случаи “плагиата”, когда одинаковые коды присваивают функционально разным приборам разных фирм.
| Тип | Наименование ЭРЭ | Зарубежное название |
| A1 | Полевой N-канальный транзистор | Feld-Effect Transistor (FET), N-Channel |
| A2 | Двухзатворный N-канальный полевой транзистор | Tetrode, Dual-Gate |
| A3 | Набор N-канальных полевых транзисторов | Double MOSFET Transistor Array |
| B1 | Полевой Р-канальный транзистор | MOS, GaAs FET, P-Channel |
| D1 | Один диод широкого применения | General Purpose, Switching, PIN-Diode |
| D2 | Два диода широкого применения | Dual Diodes |
| D3 | Три диода широкого применения | Triple Diodes |
| D4 | Четыре диода широкого применения | Bridge, Quad Diodes |
| E1 | Один импульсный диод | Rectifier Diode |
| E2 | Два импульсных диода | Dual |
| E3 | Три импульсных диода | Triple |
| E4 | Четыре импульсных диода | Quad |
| F1 | Один диод Шоттки | AF-, RF-Schottky Diode, Schottky Detector Diode |
| F2 | Два диода Шоттки | Dual |
| F3 | Три диода Шоттки | Tripple |
| F4 | Четыре диода Шоттки | Quad |
| K1 | “Цифровой” транзистор NPN | Digital Transistor NPN |
| K2 | Набор “цифровых” транзисторов NPN | Double Digital NPN Transistor Array |
| L1 | “Цифровой” транзистор PNP | Digital Transistor PNP |
| L2 | Набор “цифровых” транзисторов PNP | Double Digital PNP Transistor Array |
| L3 | Набор “цифровых” транзисторов | PNP, NPN | Double Digital PNP-NPN Transistor Array |
| N1 | Биполярный НЧ транзистор NPN (f < 400 МГц) | AF-Transistor NPN |
| N2 | Биполярный ВЧ транзистор NPN (f > 400 МГц) | RF-Transistor NPN |
| N3 | Высоковольтный транзистор NPN (U > 150 В) | High-Voltage Transistor NPN |
| N4 | “Супербета” транзистор NPN (г“21э > 1000) | Darlington Transistor NPN |
| N5 | Набор транзисторов NPN | Double Transistor Array NPN |
| N6 | Малошумящий транзистор NPN | Low-Noise Transistor NPN |
| 01 | Операционный усилитель | Single Operational Amplifier |
| 02 | Компаратор | Single Differential Comparator |
| P1 | Биполярный НЧ транзистор PNP (f < 400 МГц) | AF-Transistor PNP |
| P2 | Биполярный ВЧ транзистор PNP (f > 400 МГц) | RF-Transistor PNP |
| P3 | Высоковольтный транзистор PNP (U > 150 В) | High-Voltage Transisnor PNP |
| P4 | “Супербета” транзистор PNP (п21э > 1000) | Darlington Transistor PNP |
| P5 | Набор транзисторов PNP | Double Transistor Array PNP |
| P6 | Набор транзисторов PNP, NPN | Double Transistor Array PNP-NPN |
| S1 | Один сапрессор | Transient Voltage Suppressor (TVS) |
| S2 | Два сапрессора | Dual |
| T1 | Источник опорного напряжения | “Bandgap”, 3-Terminal Voltage Reference |
| T2 | Стабилизатор напряжения | Voltage Regulator |
| T3 | Детектор напряжения | Voltage Detector |
| U1 | Усилитель на полевых транзисторах | GaAs Microwave Monolithic Integrated Circuit (MMIC) |
| U2 | Усилитель биполярный NPN | Si-MMIC NPN, Amplifier |
| U3 | Усилитель биполярный PNP | Si-MMIC PNP, Amplifier |
| V1 | Один варикап (варактор) | Tuning Diode, Varactor |
| V2 | Два варикапа (варактора) | Dual |
| Z1 | Один стабилитрон | Zener Diode |
Зачем нужна маркировка
Современному радиолюбителю сейчас доступны не только обычные компоненты с выводами, но и такие маленькие, темненькие, на которых не понять что написано, детали. Они называются “SMD”. По-русски это значит “компоненты поверхностного монтажа”. Их главное преимущество в том, что они позволяют промышленности собирать платы с помощью роботов, которые с огромной скоростью расставляют SMD-компоненты по своим местам на печатных платах, а затем массово “запекают” и на выходе получают смонтированные печатные платы. На долю человека остаются те операции, которые робот не может выполнить. Пока не может.
Маркировка на практике
Применение чип-компонентов в радиолюбительской практике тоже возможно, даже нужно, так как позволяет уменьшить вес, размер и стоимость готового изделия. Да ещё и сверлить практически не придётся
Другое важное качество компонентов поверхностного монтажа заключается в том, что благодаря своим малым размерам они вносят меньше паразитных явлений
Дело в том, что любой электронный компонент, даже простой резистор, обладает не только активным сопротивлением, но также паразитными ёмкостью и индуктивностью, которые могут проявится в виде паразитных сигналов или неправильной работы схемы. SMD-компоненты обладают малыми размерами, что помогает снизить паразитную емкость и индуктивность компонента, поэтому улучшается работа схемы с малыми сигналами или на высоких частотах.
Разнообразные корпуса транзисторов.
Маркировка SMD компонентов
SMD компоненты все чаще используются в промышленных и бытовых устройствах. Поверхностный монтаж улучшил производительность по сравнению с обычным монтажом, так как уменьшились размеры компонентов, а следовательно и размеры дорожек. Все эти факторы снизили паразитические индуктивности и емкости в электрических цепях.
| Код | Сопротивление |
| 101 | 100 Ом |
| 471 | 470 Ом |
| 102 | 1 кОм |
| 122 | 1.2 кОм |
| 103 | 10 кОм |
| 123 | 12 кОм |
| 104 | 100 кОм |
| 124 | 120 кОм |
| 474 | 470 кОм |
Маркировка импортных SMD
Маркировка импортных SMD транзисторов происходит в основном по нескольким принятым системам. Одна из них – это система маркировки полупроводниковых приборов JEDEC.Согласно ей первый элемент – это число п-н переходов, второй элемент – тип номинал, третий – серийный номер, при наличие четвертого – модификации.
Вторая распространенная система маркировка – европейская. Согласно ей обозначение SMD транзисторов происходит по следующей схеме: первый элемент – тип исходного материала, второй – подкласс прибора, третий элемент – определение применение данного элемента, четвертый и пятый – основную спецификацию элемента.
Третьей популярной системой маркировки является японская. Эта система скомбинировала в себе две предыдущие. Согласно ей первый элемент – класс прибора, второй – буква S, ставится на всех полупроводниках, третий – тип прибора по исполнению, четвертый – регистрационный номер, пятый – индекс модификации, шестой – (необязательный) отношение к специальным стандартам.
Что бы к Вам ни попало в руки, для полной идентификации данного элемента следует применять маркировочные таблицы и по ним определить все характеристики данного элемента. По оценкам специалистов соотношение между производством ЭРЭ в обычном и SMD-исполнении должно приблизиться к 30:70. Многие радиолюбители уже начинают с успехом осваивать применение SMD в своих конструкциях.
Характеристики основных аналогов
Наименование производителя: 2N5551
- Тип материала: Si
- Полярность: NPN
- Максимальная рассеиваемая мощность (Pc): 0.31 W
- Макcимально допустимое напряжение коллектор-база (Ucb): 180 V
- Макcимально допустимое напряжение коллектор-эмиттер (Uce): 160 V
- Макcимально допустимое напряжение эмиттер-база (Ueb): 6 V
- Макcимальный постоянный ток коллектора (Ic): 0.6 A
- Предельная температура PN-перехода (Tj): 135 °C
- Граничная частота коэффициента передачи тока (ft): 100 MHz
- Ёмкость коллекторного перехода (Cc): 6 pf
- Статический коэффициент передачи тока (hfe): 80
- Корпус транзистора: TO92
Наименование производителя: 2N5551C
- Тип материала: Si
- Полярность: NPN
- Максимальная рассеиваемая мощность (Pc): 0.625 W
- Макcимально допустимое напряжение коллектор-база (Ucb): 180 V
- Макcимально допустимое напряжение коллектор-эмиттер (Uce): 160 V
- Макcимально допустимое напряжение эмиттер-база (Ueb): 6 V
- Макcимальный постоянный ток коллектора (Ic): 0.6 A
- Предельная температура PN-перехода (Tj): 150 °C
- Граничная частота коэффициента передачи тока (ft): 300 MHz
- Ёмкость коллекторного перехода (Cc): 6 pf
- Статический коэффициент передачи тока (hfe): 80
- Корпус транзистора: TO92
Наименование производителя: 2N5551CN
- Тип материала: Si
- Полярность: NPN
- Максимальная рассеиваемая мощность (Pc): 0.4 W
- Макcимально допустимое напряжение коллектор-база (Ucb): 180 V
- Макcимально допустимое напряжение коллектор-эмиттер (Uce): 160 V
- Макcимально допустимое напряжение эмиттер-база (Ueb): 6 V
- Макcимальный постоянный ток коллектора (Ic): 0.6 A
- Предельная температура PN-перехода (Tj): 150 °C
- Граничная частота коэффициента передачи тока (ft): 150 MHz
- Ёмкость коллекторного перехода (Cc): 3 pf
- Статический коэффициент передачи тока (hfe): 80
- Корпус транзистора: TO-92N
Наименование производителя: 2N5551G
- Тип материала: Si
- Полярность: NPN
- Максимальная рассеиваемая мощность (Pc): 0.625 W
- Макcимально допустимое напряжение коллектор-база (Ucb): 180 V
- Макcимально допустимое напряжение коллектор-эмиттер (Uce): 160 V
- Макcимально допустимое напряжение эмиттер-база (Ueb): 6 V
- Макcимальный постоянный ток коллектора (Ic): 0.6 A
- Предельная температура PN-перехода (Tj): 150 °C
- Граничная частота коэффициента передачи тока (ft): 100 MHz
- Ёмкость коллекторного перехода (Cc): 6 pf
- Статический коэффициент передачи тока (hfe): 80
- Корпус транзистора: TO-92_SOT-89
Биполярный транзистор 2SB595 — описание производителя. Основные параметры. Даташиты.
Наименование производителя: 2SB595
Тип материала: Si
Полярность: PNP
Максимальная рассеиваемая мощность (Pc): 40
W
Макcимально допустимое напряжение коллектор-база (Ucb): 100
V
Макcимально допустимое напряжение коллектор-эмиттер (Uce): 100
V
Макcимально допустимое напряжение эмиттер-база (Ueb): 5
V
Макcимальный постоянный ток коллектора (Ic): 5
A
Предельная температура PN-перехода (Tj): 150
°C
Граничная частота коэффициента передачи тока (ft): 5
MHz
Ёмкость коллекторного перехода (Cc): 270
pf
Статический коэффициент передачи тока (hfe): 40
Корпус транзистора:
2SB595

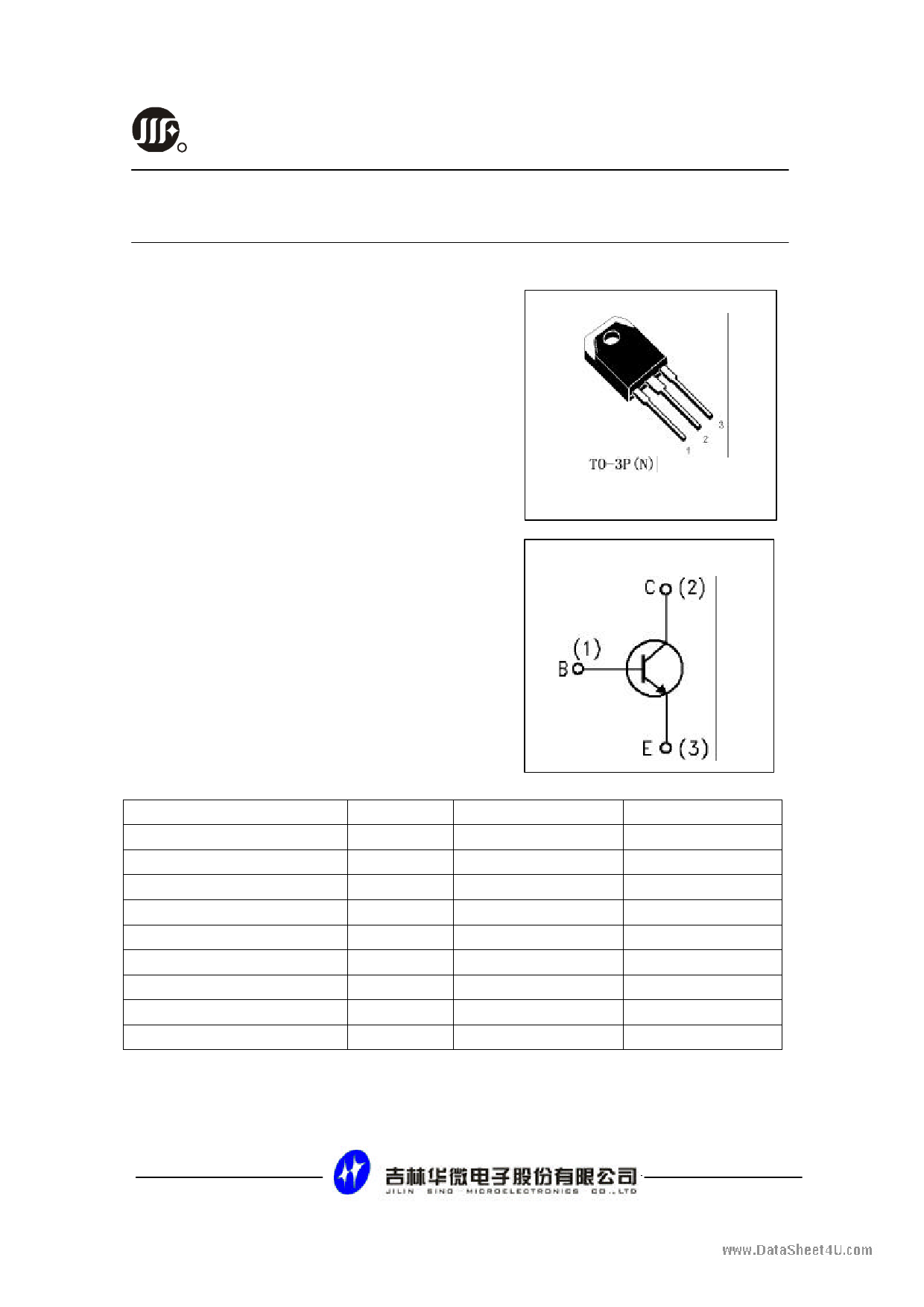

Datasheet (PDF)
..1. Size:69K wingshing 2sb595.pdf

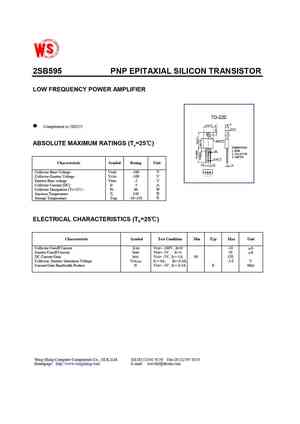

2SB595 PNP EPITAXIAL SILICON TRANSISTORLOW FREQUENCY POWER AMPLIFIER TO-220 Complement to 2SD525ABSOLUTE MAXIMUM RATINGS (T =25)ACharacteristic Symbol Rating Unit Collector-Base Voltage VCBO -100 V Collector-Emitter Voltage VCEO -100 V Emitter-Base voltage VEBO -5 V Collector Current (DC) IC -5 A Collector Dissipation (Tc=25 PC 40 W Ju
..2. Size:216K jmnic 2sb595.pdf
JMnic Product Specification Silicon PNP Power Transistors 2SB595 DESCRIPTION With TO-220C package Complement to type 2SD525 High breakdown voltage :VCEO=-100V Low collector saturation volage : VCE(sat)=-2.0V(Max) APPLICATIONS Power amplifier applications Recommend for 30W high fidelity audio frequency amplifier output stage PINNING PIN DESCRIPTION1 Emi
..3. Size:218K inchange semiconductor 2sb595.pdf

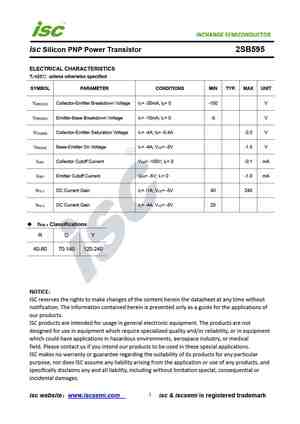

isc Silicon PNP Power Transistor 2SB595DESCRIPTIONLow Collector Saturation Voltage:V = -2.0(V)(Max)@I = -4ACE(sat) CCollector-Emitter Breakdown Voltage-: V = -100V(Min)(BR)CEOComplement to Type 2SD525Minimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSPower amplifier applications.Recommended for 30W high-fidelity aud
