Аналоги

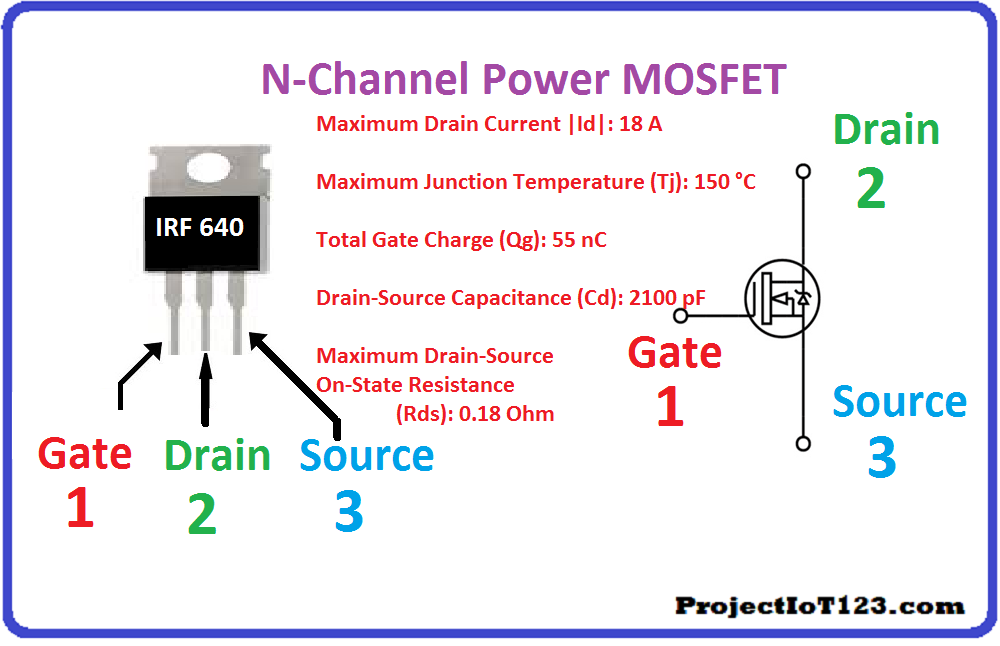

| Тип | Pd | Uds | Ugs | Ugs(th) | Id | Tj | Qg | Tr | Cd | Rds | Корпус |
|---|---|---|---|---|---|---|---|---|---|---|---|
| IRF630 | 100 W | 200 V | 20 V | 4 V | 10 A | 150 °C | 40 nC | 1500 pf | 0,4 Ohm | TO220 | |
| STP30NF20 | 125 W | 200 V | 20 V | 4 V | 30 A | 150 °C | 38 nC | 15,7 ns | 320 pf | 0,075 Ohm | TO220 |
| STP19NM50N | 110 W | 500 V | 25 V | 4 V | 14 A | 150 °C | 34 nC | 16 ns | 72 pf | 0,25 Ohm | TO220 |
| STP13N60M2 | 110 W | 600 V | 25 V | 4 V | 11 A | 150 °C | 17 nC | 10 ns | 32 pf | 0,38 Ohm | TO‑220 |
| NCE65T130 | 260 W | 650 V | 30 V | 4 V | 28 A | 150 °C | 37,5 nC | 12 ns | 120 pf | 0,13 Ohm | TO220 |
| IRFP640 | 125 W | 200 V | 20 V | 4 V | 18 A | 150 °C | 51 ns | 430 pf | 0,18 Ohm | TO220 | |
| IRFB5620 | 144 W | 200 V | 20 V | 25 A | 25 nC | 0,0725 Ohm | TO220AB | ||||
| IRFB4620 | 144 W | 200 V | 20 V | 25 A | 25 nC | 0,0725 Ohm | TO220AB | ||||
| IRFB4020 | 100 W | 200 V | 20 V | 18 A | 18 nC | 0,1 Ohm | TO220AB | ||||
| IRF644A | 139 W | 250 V | 14 A | 150 °C | 1230 pf | 0,28 Ohm | TO220 | ||||
| IRF640A | 139 W | 200 V | 18 A | 150 °C | 1160 pf | 0,18 Ohm | TO220 | ||||
| IPP60R199CP | 139 W | 600 V | 20 V | 3,5 V | 16 A | 150 °C | 32 nC | 5 ns | 72 pf | 0,199 Ohm | TO220 |
| IPP600N25N3G | 136 W | 250 V | 20 V | 4 V | 25 A | 175 °C | 22 nC | 10 ns | 112 pf | 0,06 Ohm | TO220 |
| IPP50R190CE | 127 W | 500 V | 20 V | 3,5 V | 18,5 A | 150 °C | 8,5 ns | 68 pf | 0,19 Ohm | TO‑220 | |
| IPP410N30N | 300 W | 300 V | 20 V | 4 V | 44 A | 175 °C | 9 ns | 374 pf | 0,041 Ohm | TO‑220 | |
| IPP320N20N3 | 136 W | 200 V | 20 V | 4 V | 34 A | 175 °C | 22 nC | 9 ns | 135 pf | 0,032 Ohm | TO‑220 |
| IPP220N25NFD | 300 W | 250 V | 20 V | 4 V | 61 A | 175 °C | 10 ns | 398 pf | 0,022 Ohm | TO‑220 | |
| IPA50R199CP | 139 W | 500 V | 20 V | 3,5 V | 17 A | 150 °C | 34 nC | 14 ns | 80 pf | 0,199 Ohm | TO220FP |
| FCP13N60N | 116 W | 600 V | 30 V | 4 V | 13 A | 150 °C | 30,4 nC | 0,258 Ohm | TO220 | ||
| BUZ61 | 150 W | 400 V | 20 V | 12,5 A | 150 °C | 0,4 Ohm | TO‑220AB | ||||
| BUZ30A | 125 W | 200 V | 20 V | 4 V | 21 A | 150 °C | 70 ns | 280 pf | 0,13 Ohm | TO‑220 | |
| AOT42S60L | 417 W | 600 V | 30 V | 3,8 V | 39 A | 150 °C | 53 ns | 135 pf | 0,099 Ohm | TO220 | |
| AOT11S60 | 178 W | 600 V | 30 V | 11 A | 150 °C | 20 ns | 37,3 pf | 0,399 Ohm | TO‑220 | ||
| 18N20 | 110 W | 200 V | 30 V | 18 A | 150 °C | 21,1 ns | 81,2 pf | 0,16 Ohm | TO251 TO252 TO220 | ||
| 18N40 | 360 W | 400 V | 30 V | 18 A | 150 °C | 22 ns | 280 pf | 0,18 Ohm | TO‑247 TO‑220 TO‑220F1 | ||
| 18N50 | 277 W | 500 V | 30 V | 18 A | 150 °C | 165 ns | 330 pf | 0,24 Ohm | TO‑3P TO‑263 TO‑220 TO‑230 TO‑220F1 TO‑220F2 | ||
| 15N40 | 170 W | 400 V | 30 V | 15 A | 150 °C | 55 ns | 210 pf | 0,26 Ohm | TO‑220 TO‑220F1 | ||
| 15N50 | 170 W | 500 V | 30 V | 15 A | 150 °C | 150 ns | 250 pf | 0,26 Ohm | TO‑220F2 | ||
| 12N40 | 192 W | 400 V | 30 V | 12 A | 150 °C | 105 ns | 900 pf | 0,34 Ohm | TO‑220 TO‑220F1 |
В качестве отечественных аналогов могут подойти полевые транзисторы КП630 и КП737А.
Примечание: данные в таблицах взяты из даташип компаний-производителей.
Важные технические характеристики
Транзистор IRF610 имеет ряд важных технических характеристик, которые определяют его возможности и области применения. Ниже приведены некоторые из наиболее значимых характеристик данного транзистора:
Напряжение стока-истока (Vds): IRF610 может выдерживать напряжение стока-истока до 200 вольт. Это означает, что он подходит для работы в схемах с высоким напряжением.
Ток стока (Id): Максимальный ток стока для IRF610 составляет 3.3 ампера. Это позволяет использовать транзистор в схемах с высоким током, например, в силовых усилителях или источниках питания.
Сопротивление канала (Rds(on)): У IRF610 сопротивление канала составляет приблизительно 40 миллиом. Это означает, что он обладает низким сопротивлением и может быть использован для эффективного управления током.
Мощность (Pd): IRF610 располагает мощностью потерь до 75 ватт. Это определяет способность транзистора справляться с большими мощностными нагрузками.
Скорость переключения (Ciss, Coss, Crss): IRF610 имеет низкую емкость входа (Ciss), выхода (Coss) и обратной связи (Crss), что позволяет достичь высокой скорости переключения транзистора.
Температурный диапазон: IRF610 способен работать в температурном диапазоне от -55 до +175 градусов по Цельсию. Это делает его подходящим для применения в разных условиях эксплуатации.
Это лишь некоторые из важных технических характеристик транзистора IRF610. Знание этих характеристик поможет вам определить, подходит ли данный транзистор для вашей конкретной задачи.
Маркировка IRF3205
В маркировке данного транзистора первые две буквы (IR) означают первого производителя — International Rectifier. Сейчас этот транзистор выпускается многими компаниями, но именно с этой началась история этого компонента.
Помимо оригинальной версии, на данный момент существует еще и бессвинцовая версия, которая помечается постфиксом “Z” — (IRF3205Z), но раньше обозначение выглядело по-другому, а именно — “PbF”, что расшифровывается как Plumbum Free.
А также существуют версии в других корпусах: IRF3205ZL — TO262 (припаивание стока-радиатора к плате для охлаждения) и IRF3205ZS — D2Pak (для поверхностного монтажа).
TO262 и D2Pak, который иначе называется TO263, отличаются тем, что первый предназначен для монтажа в отверстия на плате, после чего загибается и припаивается радиатором к ней же. TO263, в свою очередь, не требует отверстий и обладает короткими выводами, что позволяет использовать его при поверхностном монтаже на небольших платах.

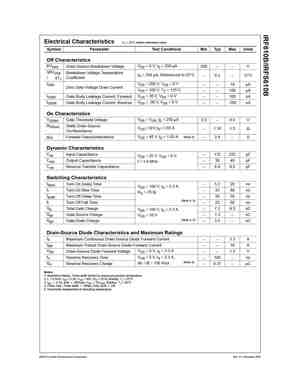

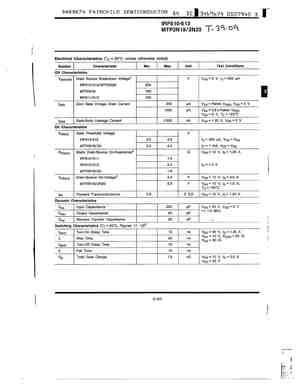

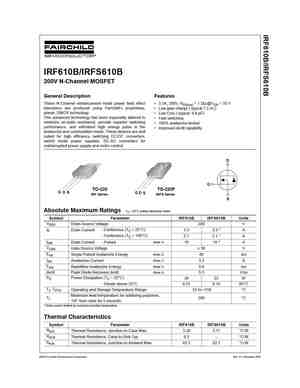

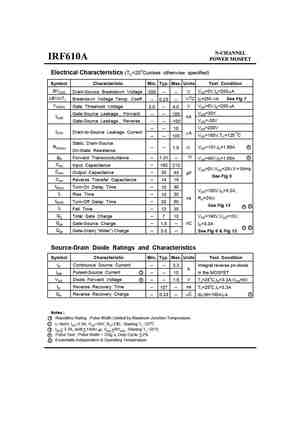

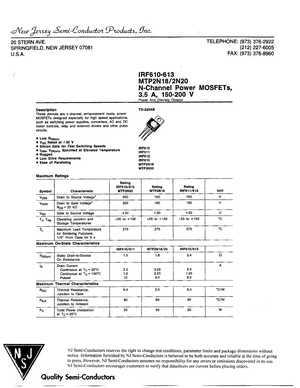

Характеристики транзистора IRF610
Транзистор IRF610 относится к группе полевых транзисторов с эффектом поля. Он может быть использован в различных электронных устройствах, например, в усилителях мощности, схемах питания и коммутационных устройствах. Вот основные характеристики IRF610:
- Тип: N-канальный
- Максимальное напряжение стока-истока (VDS): 200 В
- Максимальное напряжение сток-исток в открытом состоянии (VGS): ± 20 В
- Максимальная непрерывная сила тока стока (ID): 3,3 А
- Максимальная мощность в режиме охлаждения свободным воздухом (PD): 40 Вт
- Сопротивление стока-истока в закрытом состоянии (RDS(on)): 0,55 Ом
- Температурный диапазон эксплуатации (TJ): от -55°C до +175°C
- Корпус: TO-220
Транзистор IRF610 обладает высокими электрическими характеристиками, что делает его идеальным для использования в приложениях, требующих надежной и эффективной коммутации мощности.
DIY Class-A Headphone Amplifier
Not thrilled with how a computer soundcard drove my 32 ohm Grado SR80 headphones, I decided to build myself a desktop headphone amplifier for the office. In this instance I had plenty of voltage gain, but the sound card just runs out of gas with good headphones. This amplifier will only be suitable in setups where the input signal does not require voltage amplification (such as the output of a preamplifier, mp3 player or computer). This amplifier will delivery plenty of current to drive more demainding headphone types.
This is a simple do-it-yourself (DIY) headphone amplifier project that is fashioned primarily after the Class-A MOSFET Headphone Driver project by Greg Szekeres and to some extent Mark’s DIY Class-A 2SK1058 MOSFET Amplifier Project. The amplifier concept is simple and follows a typical single-ended class-A circuit utilizing an active constant current source (CCS) in place of a passive resistor. A CCS doubles the efficiency of the circuit over that where a passive load resistor is used, bringing it to a maximum of 25%.
Figure 1: Basic Class-A Amplifier Schematic
There are a couple of items to note. A FET follower circuit will be able to supply high current, but the voltage gain will be less than one. This amplifier will only be suitable in applications where the input signal does not require voltage amplification (such as the output of an mp3 player or computer). Also, a simple single-ended circuit like this will have no power supply ripple rejection and thus any noise in the power supply is going to go right through amplifier. For that reason, you will need to use a regulated power supply. Suitable inexpensive regulated (wall wart) power supplies can be purchased from Radio Shack. 10-20VDC and 750mA should be fine.
The schematic for this headphone amplifier project is shown below in Figure 2. An IRF610 MOSFET is used in this example, but a wide variety of FET devices can be used in its place. I’ve had success with IRF510, IRF610, IRF611, IRF612 and IRF710, all of which worked well. You will want to stay away from IRF530 or IRF540 types (commonly found in power supplies) as there will be terrible roll-off of the highs. Using a simple application of a common LM317 voltage regulator it is configured as a very accurate CCS set to draw 250mA.
