Транзистор s9012 (ss9012, c9012, 2sс9012)

Производители

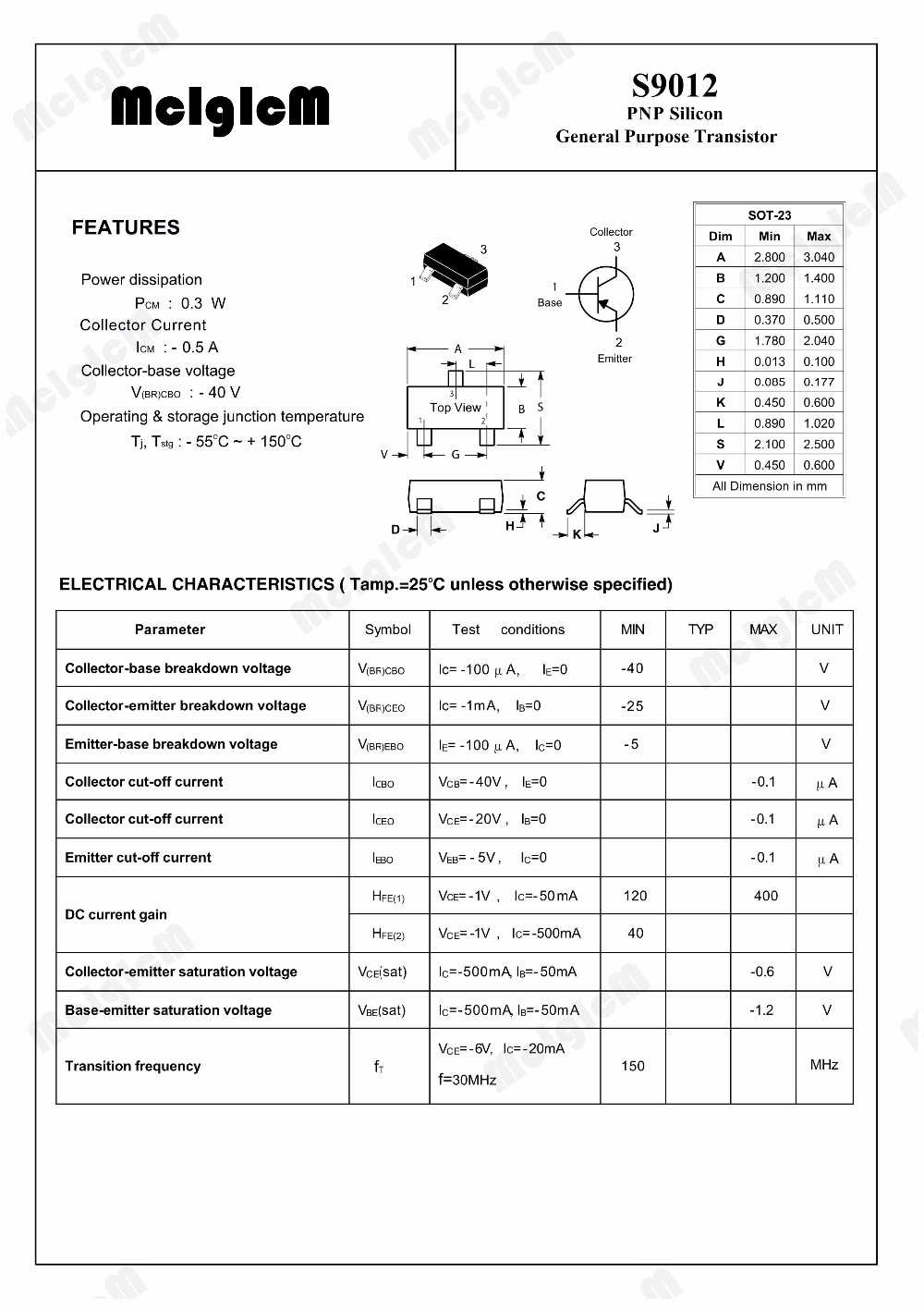

DataSheet от транзистора S9012 можно скачать от фирм которые занимаются их производством: SeCoS Halbleitertechnologie, Galaxy Semi-Conductor Holdings, Jiangsu Changjiang Electronics Technology, Jiangsu High diode Semiconductor, KEC Semiconductor, Weitron Technology, Nanjing International Group, Tiger Electronic, SHENZHEN SLS TECHNOLOGY, Diode Semiconductor Korea, Daya Electric Group, SHIKE Electronics, SHENZHEN KOO CHIN ELECTRONICS, GUANGDONG HOTTECH INDUSTRIAL, DONGGUAN YOU FENG WEI ELECTRONICS, Shenzhen Jin Yu Semiconductor.

На отечественном рынке данные изделия представлены несколькими компаниями: Weitron Technology, KEC Semiconductor.

Как работает регулятор мощности на симисторе: самая простая схема из пяти доступных деталей и поясняющее видео

Сразу замечу, что новичка может ввести в заблуждение общепринятое слово «регулятор». Технически правильнее назвать сие изделие «ограничитель».

Симисторные и тиристорные модули работают за счет уменьшения величины номинальной мощности. Они не способны ее повышать, ибо банально срезают часть синусоиды.

Схем, работающих на этом принципе, разработано очень много. Они используются, как в промышленности, так и при самостоятельном изготовлении. Дальше предлагаю ознакомиться с одной из простейших.

Такую конструкцию можно собрать своими руками новичку для получения практических навыков, поместить ее в небольшую коробочку. Она при размещении на теплоотводящем радиаторе позволяет управлять нагрузкой до 5 киловатт.

В работе схемы участвует всего 5 деталей:

1. Симистор BTA-41600B (продается в Китае).
2. Динистор DB3 можно найти в энергосберегающих лампах или в интернет магазине.
3. Резистор 500 Ом с мощностью рассеивания тепла от 1 ватта.
4. Конденсатор 0,1 микрофарада с допустимым напряжением от 250 вольт.
5. Переменный резистор с сопротивлением от 200 до 500 килоом.

Конструктивно регулятор можно выполнить простым навесным монтажом или разместить на монтажной плате. Это не принципиально, деталей мало.

Эта конструкция позволяет регулировать:

• температуру паяльника, нагревателей резистивного типа;
• обороты вращения коллекторных электродвигателей (пылесосы, стиральные машины, дрели, болгарки, перфораторы, шлифовальные машинки, электролобзики;
• свет от лампочек накаливания;
• ток зарядки автомобильных аккумуляторов;
• силу тока на первичной стороне трансформатора, но при этом создается искаженный сигнал, который несколько ухудшит процесс трансформации — электромагнитных преобразований.

В принципе это обычный диммер. Подобные изделия продаются в магазинах для ламп накаливания. Только он отличается небольшими доработками, упрощениями, не подходит к светодиодным и энергосберегающим источникам. Возможно их мерцание.

Схема не обеспечивает сохранение мощности на валу двигателя: при увеличении нагрузки, например, усиленном вдавливании резца в обрабатываемую деталь, обороты ротора падают.

Она вполне рабочая, но упрощена до минимума деталей. В ней даже трудно выделить все 4 основных узла, присущих подобным регуляторам. А это:

1. частотно задающая RC цепочка;
2. формирователь импульсов для отпирания симметричного управляющего диода;
3. силовой элемент — сам симистор;
4. демпферная RC цепочка (защищает триак от помех, возникающих на индуктивной нагрузке — электродвигателе).

Справочная таблица по SMD транзисторам

Если вдруг в таблице не оказалось нужных Вам данных, то у нас на сайте есть программа по SMD элементам, скачать которую можно совершенно на этой странице. Вообще у нас все программы бесплатные, без регистраций, без файлообменников и без СМС!Вы также можете задать любой интересующий вопрос и на нашем ФОРУМЕ!

Технические характеристики

При проектировании нового электронного устройства в первую очередь следует обратить внимание на предельно допустимые характеристики используемых транзисторов. Если один или несколько значений превысят их, то прибор выйдет из строя

Поэтому надо чтобы рабочие значения параметров при эксплуатации были на 20 % меньше максимальных. Для S9012, согласно технической документации от разных производителей, они имеют такие величины:

• наибольшее возможное напряжение между коллектором и базой V_CBO (U_{кб max}) = -40 В;
• предельно допустимое напряжение между коллектором и эмиттером V_CEO (U_{кэ max}) = -25 В;
• максимально возможное напряжение между эмиттером и базой V_EBO (U_{эб max}) = -5 В;
• предельно возможный постоянный ток коллектора I_C (I_{к max}) = -500 мА;
• максимально допустимая мощность, рассеиваемая на коллекторе Р_С (Р_{к max}) = 625 мВт;
• наибольшая возможная температура на кристалле T_С до +150ОС;
• диапазон рабочих температур T_stg = -55 … 150ОС;

Выше приведены данные для изделий, выполненных в корпусе ТО-92. Устройства в SOT-23 имеют меньшую допустимую мощность рассеивания 300 мВт. Некоторые фирмы-производители в своей документации пишут разные значения для максимального напряжения коллектор-эмиттер V_CEO (U_{кэ max}). Например у компании Nanjing International Group оно равно 30 В, а у фирмы Tiger Electronic – 20 В.

Электрические параметры

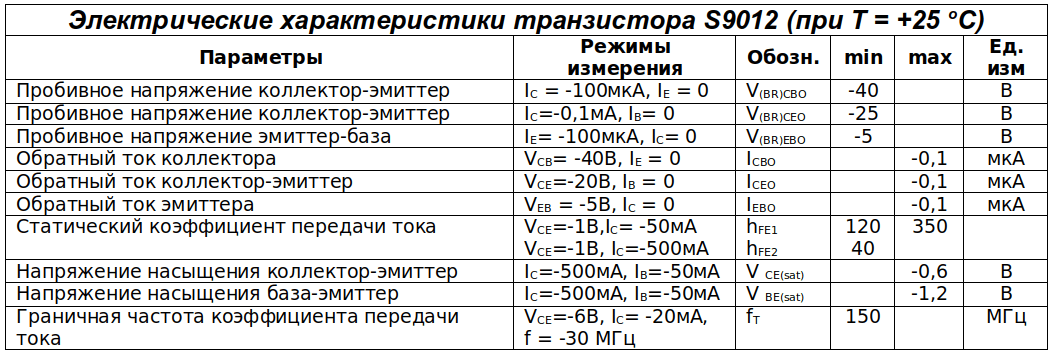

Рассмотрим электрические параметры S9012. Они не менее важны для инженера, занимающегося разработкой устройств на данном транзисторе. Их значения также тестировались в лаборатории при температуре +25ОС:

Классификация по h_fe

Транзистор S9012 делится на несколько классов, в зависимости от коэффициента передачи тока h_fe1 измеренного, при V_CE (U_кэ) = 1В и I_C (I_к) =50 мА. Большинство компаний подразделяют свои изделия на три класса: L с коэффициентом передачи тока от 120 до 200, H от 200 до 350 и J от 300 до 400. Однако некоторые, например Jiangsu High diode Semiconductor (для своей продукции в корпусе ТО-92) и Weitron Technology делят свои изделия на шесть категорий:

Комплементарная пара

У рассматриваемого устройства существует комплементарная пара, рекомендуемая всеми фирмами-производителями — S9013.
