Как заменить транзистор 13007

Характеристики транзисторов 13007 и 13009

Основные технические характеристики MJE13007

Одной из основных характеристик MJE13007 является его напряжение сток-эмиттер (VCEO), которое составляет 400 В. Это означает, что транзистор может работать с напряжением до 400 В на стоке относительно эмиттера. Данная характеристика делает MJE13007 подходящим для применения в схемах, которые требуют работы с высокими напряжениями.

Другой важной характеристикой MJE13007 является его максимальный коллекторный ток (IC), который составляет 8 А. Это означает, что транзистор способен переносить ток до 8 А на своем коллекторе

Эта характеристика делает MJE13007 полезным для работы с высокими токами, такими как управление электродвигателями или регулирование потока энергии в электрических цепях.

Кроме того, MJE13007 обладает высокой скоростью переключения и низкими временными задержками. Это позволяет использовать транзистор в высокочастотных приложениях, где требуется быстрое и точное управление сигналами.

Также стоит отметить, что MJE13007 имеет тепловое сопротивление (θjc) 1.25 °C/W, что делает его способным передавать и отводить большое количество тепла, обеспечивая надежную работу в рабочих условиях.

В целом, MJE13007 представляет собой мощный и надежный транзистор с высокими техническими характеристиками, которые позволяют ему работать с высокими напряжениями и токами, а также обладать высокой скоростью переключения. Это делает его идеальным компонентом для использования в различных электронных схемах и устройствах.

Транзисторы MJE13001 и 13001

Т ранзисторы кремниевые структуры n-p-n, высоковольтные усилительные. Производство транзисторов 13001 локализовано в странах Юго-восточной Азии и в Индии. Применяются в маломощных импульсных блоках питания, зарядных устройствах для различных мобильных телефонов, планшетов и т

п.Внимание!

При близких(почти идеинтичных) общих параметрах уразных производителей транзисторы 13001 могутотличаться по расположению выводов .

Выпускаются в пластмассовых корпусах TO-92, с гибкими выводами и TO-126 с жесткими. Тип прибора указывается на корпусе. На рисунке ниже — цоколевка MJE13001 и 13001 разных производителей, с разными корпусами.

Альтернативные транзисторы для замены 13007

Однако, если вам не удается найти транзистор 13007, или вы просто хотите рассмотреть альтернативные варианты, ниже представлены несколько вариантов транзисторов, которые могут быть использованы вместо 13007:

  1. 2N3055 — это NPN транзистор, который обладает высокими характеристиками мощности. Он может использоваться в различных приложениях, включая усилители мощности и источники питания.
  2. BD679 — NPN транзистор, который может использоваться для управления высокими токами. Он также может быть использован в различных приложениях, требующих высокой мощности.
  3. TIP31 — NPN транзистор, который также обладает высокой мощностью. Он может использоваться в приложениях, требующих управления высокими токами, например, при управлении моторами или светодиодами.
  4. 2SC5200 — это PNP транзистор, который может использоваться в качестве альтернативы для 13007. Он обладает высокой мощностью и может быть использован в приложениях, требующих высоких токов.
  5. 2SA1943 — это PNP транзистор, который также может быть использован вместо 13007. Он обладает высоким значением максимального тока коллектора и может быть использован в усилителях мощности и других приложениях.

Перед заменой транзистора 13007 на альтернативный вариант, рекомендуется проверить совместимость параметров транзисторов и убедиться в правильности подключения.

Основные параметры J13007 2 транзистора

Ниже приведены основные параметры J13007 2 транзистора:

  • Тип корпуса: TO-220
  • Максимальное напряжение коллектор-эмиттер (Vceo): 400 В
  • Максимальный ток коллектора (Ic): 8 А
  • Кратковременный пиковый ток коллектора (Icp): 16 А
  • Максимальная мощность потери коллектора (Pc): 80 Вт
  • Температурный диапазон: от -55°C до +150°C

Эти параметры определяют границы работы транзистора и помогают разработчикам выбирать подходящие компоненты для конкретных приложений

Важно соблюдать указанные предельные значения, чтобы избежать повреждения транзистора и обеспечить его надежное функционирование

J13007 2 транзистор широко используется в схемах усилителей мощности, стабилизаторах напряжения, импульсных источниках питания и других электронных устройствах, где требуется управление большими токами и высокими напряжениями.

Применение J13007 2 транзистора

Применение J13007 2 транзистора включает следующие области:

Область применения Описание
Источники питания Транзистор J13007 2 может использоваться для регулирования тока или усиления сигнала в источниках питания. Он обеспечивает стабильную работу устройства за счет высокой надежности и эффективной защиты от перегрева.
Аудиоусилители В аудиоусилителях J13007 2 транзистор может использоваться в качестве выходного каскада для усиления звукового сигнала. Благодаря высокому току коллектора и высокому напряжению коллектор-эмиттер он способен обеспечить высокую мощность и качество звука.
Лампы и светодиоды J13007 2 транзистор может использоваться для управления светодиодами и лампами. Он способен выдерживать высокие значения тока и напряжения, что позволяет эффективно контролировать источники света в различных устройствах.
Инверторы В инверторах, используемых в солнечных батареях и других источниках альтернативной энергии, J13007 2 транзистор может использоваться для передачи энергии от источника постоянного тока к нагрузке.
Блоки питания светодиодных ламп В блоках питания светодиодных ламп J13007 2 транзистор может использоваться для преобразования переменного тока в постоянный и управления яркостью светодиодов.

Таким образом, транзистор J13007 2 широко применяется в различных электронных устройствах, требующих высокого напряжения и высоких токов. Его высокая надежность и эффективность делают его популярным среди конструкторов и разработчиков.

Как выбрать

Прежде чем отправиться за покупкой мягкой мебели, определитесь со своими потребностями. Если вы планируете покупку дивана для гостей, остановитесь на бюджетной, но современной модели

Важно, чтобы обивка служила долго и не истиралась

Если же планируется покупка мебели для ежедневного сна, основное внимание нужно уделить прочности каркаса и качеству наполнителя. Они обеспечивают правильное положение человека во время сна, сохраняют здоровье позвоночника и обеспечивают качественный сон

В anderssen доступны разные модели диванов, которые обеспечивают наиболее удобную эксплуатацию

В первую очередь необходимо замерить помещение, в которое планируется покупать мебель

В anderssen доступны разные модели диванов, которые обеспечивают наиболее удобную эксплуатацию. В первую очередь необходимо замерить помещение, в которое планируется покупать мебель

Важно, чтобы диван поместился на место установки. Затем посмотрите на подходящие модели

Если в одних случаях подойдет большой угловой диван, в других можно установить только небольшой диван или кресло

Среди самых популярных вариантов трансформации выделяют следующие:

Если в одних случаях подойдет большой угловой диван, в других можно установить только небольшой диван или кресло. Среди самых популярных вариантов трансформации выделяют следующие:

  • Аккордеон;
  • Клик-кляк;
  • Еврокнижку.

На видео: диван аккордеон от андерссен.

Подробное описание J13007 2 транзистора

Этот транзистор имеет следующие особенности и характеристики:

  • Максимальное напряжение коллектор-эмиттер: 400 В
  • Максимальный ток коллектора: 8 А
  • Максимальная мощность: 80 Вт
  • Частота переключения: до 2 МГц
  • Импульсный ток базы: 10 А
  • Ток коллектора насыщения: 4 А

Описание J13007 2 транзистора включает в себя его внутреннюю структуру, состоящую из трех слоев полупроводниковых материалов, а именно эмиттера, базы и коллектора. Он имеет три вывода: эмиттер, коллектор и базу.

В работе J13007 2 транзистора электрический ток протекает через базу, что позволяет контролировать больший ток, который протекает между коллектором и эмиттером. Такой мощный транзистор позволяет управлять электрическими нагрузками больших мощностей и обеспечивает эффективную работу системы.

J13007 2 транзистор широко используется в схемах усилителей мощности, включая источники питания, аудиоусилители, электродвигатели и другие устройства, где требуется управление большими токами и высокими мощностями.

Транзистор J13007 2 характеризуется надежностью и стабильной работой в широком диапазоне рабочих условий. Его электрические параметры и низкая цена делают его популярным выбором для многих инженеров и электротехников.

Цоколевка транзистора MJE13007

Цоколевка транзистора MJE13007 представлена в таблице ниже:

Пин Описание
1 Коллектор
2 База
3 Эмиттер

Коллекторный вывод (пин 1) предназначен для подключения к выходу устройства или источнику питания. Базовый вывод (пин 2) предназначен для управления током коллектора. Эмиттерный вывод (пин 3) подключается к общему заземленному потенциалу или катоду.

Ориентируйтесь на цоколевку при подключении транзистора MJE13007 для установки его в схему или печатную плату. Неправильное подключение может привести к нестабильной работе или перегреву транзистора, поэтому помните о необходимости внимательности.

Многофункциональный прибор

Ещё недавно высокой популярностью пользовался универсальный модуль XL4015. По своим характеристикам он подходит для подключения светодиодов с высокой мощностью (до 100 Ватт). Стандартный вариант его корпуса припаян к плате, выполняющей функции радиатора. Чтобы улучшить охлаждение XL4015, схема должна быть доработана с установкой радиатора на коробку устройства.

Многие пользователи просто ставят его сверху, однако, эффективность такой установки довольно низкая. Систему охлаждения желательно располагать внизу платы, напротив пайки микросхемы. Для оптимального качества её можно отпаять и установить на полноценный радиатор, используя термопасту. Провода потребуется удлинить. Дополнительное охлаждение можно монтировать и для диодов, что значительно повысит эффективность работы всей схемы.

Среди драйверов наиболее универсальным считается регулируемый. Обязательно устанавливается переменный резистор, который задаёт количество ампер. Эти характеристики обычно указываются в следующих документах:

  • В сопроводительной документации к микросхеме.
  • В datasheet.
  • В стандартной схеме включения.

Без добавочного охлаждения микросхемы такие устройства выдерживают 1—3 А (в соответствии с моделью контроллера широтно-импульсной модуляции). Главный недостаток этих драйверов — чрезмерный нагрев диода и дросселя. Выше 3 А потребуется охлаждение мощного диода и контроллера. Дроссель заменяют более подходящим либо перематывают толстым проводом.

Наиболее важные параметры.

Коэффициент передачи тока — от 8 до 40, в зависимости от буквы У MJE13003A — от 8 до 12. У MJE13003B — от 12 до 18. У MJE13003C — от 18 до 27. У MJE13003D — от 27 до 40.

Максимально допустимое напряжение коллектор-эмиттер — 400 В.

Максимальный ток коллектора — постоянный 1,5 А, пульсирующий — 3 А.

Напряжение насыщения коллектор-эмиттер при токе коллектора 1 А, базы 0,25 А — 1в.

Напряжение насыщения база-эмиттерпри токе коллектора 1 А, базы 0,25 А — — не выше 1,2в.

Рассеиваемая мощность коллектора: В корпусе TO-126 — 1.4 ватт, TO-220 — 50 ватт(с радиатором), TO-252 и TO-251 — 25 ватт(с радиатором), TO-92 и TO-92L — 1,1 ватт.

Граничная частота передачи тока — 4 МГц.

Схема «зарядки» для телефона.

R1 — 1 Ом, 1Ватт. R2 — 20 кОм. R3 — 680 кОм. R4 — 100 кОм. R5 — 43 Ом. R6 — 5,1 Ом. R7 — 33 Ом. R8 — 1 кОм. R9 — 1,5 кОм. C1 — 22 мФ,25в(оксидный). C2 — 1 нФ, 400в. C3 — 3,3 нФ, 1000в. C4 — 2,2 мФ,400в(оксидный). C5 — 100 мФ,25в(оксидный). VD1 — стабилитрон 5,6в. VD2,VD3 — диод 1N407. VD4 — диод 1N4937. VD5 — индикаторный светодиод. Транзистор — MJE13001(13001), MJE13003(13003), самый надежный вариант — MJE13005(13005).

Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

13001 – кремниевый, эпитаксильно-планарный биполярный транзистор n-p-n проводимости. Используется в маломощных импульсных блоках питания бытовых приборов, зарядках, энергосберегающих, светодиодных лампах и других высоковольтных устройствах. Так же его можно встретить в схемах низкочастотных усилителей в качестве усилителя звукового сигнала.

Технические характеристики

Максимальные рабочие параметры:

  • Коллектор-эмиттерное напряжение (VCEO): 400 В;
  • Коллектор-базовое напряжение (VCBO): 600 В;
  • Коллекторный ток (IC): 8 А;
  • Базовый ток (IB): 4 А;
  • Коллекторная мощность (PC): 80 Вт;
  • Температура перехода (Tj): от -65 °C до +150 °C;
  • Температура хранения (Tstg): от -65 °C до +150 °C.

Электрические характеристики:

  • Ток утечки коллектора (ICEO): не более 10 мкА;
  • Ток усиления тока (hFE): от 25 до 125;
  • Напряжение насыщения коллектор-эмиттер (VCEsat): не более 1.6 В при IC = 4 А, IB = 0.4 А;
  • Время переключения состояний (tON / tOFF): не более 1 мкс;
  • Емкость коллектор-база (Ccb): 70 пФ;
  • Емкость коллектор-эмиттер (Cce): 400 пФ.

Механические характеристики:

  • Тип корпуса: TO-220;
  • Масса: 2 г;
  • Распиновка (цоколевка):
    • Коллектор (Collector) – вывод 1;
    • Эмиттер (Emitter) – вывод 2;
    • База (Base) – вывод 3.

Обратите внимание, что указанные выше характеристики могут незначительно варьироваться в зависимости от производителя транзистора MJE13007. Рекомендуется ознакомиться с документацией и даташитом производителя для получения точной информации

Introduction to MJE13007

  • MJE13007 is an NPN bipolar junction transistor mainly used for high voltage high-speed switching applications.
  • Three layers are used for the construction of this device. One is a p-doped layer that stands between two n-doped layers.
  • MJE13007 includes three terminals named base, collector, and emitter. The small input current at the base side is used to generate a large output current across the emitter and collector terminals.
  • The emitter-base voltage is 9V which means this device requires 9V to initiate the transistor action.
  • Bipolar junction transistors come in two types i.e. NPN transistors and PNP transistors. This device MJE13007 falls under the category of NPN transistors where electrons are the major carriers while in the case of PNP transistors holes are the major carriers.
  • It is important to note that in bipolar junction transistors both electrons and holes are involved in the conductivity inside the transistors but holes are majority carriers in PNP transistors while electrons are major carriers in NPN transistors.
  • The mobility of holes is less efficient than the mobility of electrons, making NPN transistors a better choice for the range of applications.
  • Moreover, the current flows from emitter to collector in PNP transistors while it flows from collector to emitter in NPN transistors.
  • Transistors are mainly divided into two main types’ i.e. bipolar junction transistors and MOSFETs. The bipolar junction transistor are the current-controlled device while MOSFETs are the voltage-controlled devices that include terminals known as a drain, source, and gate.

Преимущества J13007 2 транзистора

1. Высокая мощность и эффективность: J13007 2 транзистор характеризуется высокой мощностью и эффективностью работы. Он способен выдерживать высокие токи и напряжения, что позволяет использовать его в устройствах с большой мощностью. Благодаря этому транзистору можно обеспечить эффективную работу электронных устройств, повышая их производительность и надежность.

2. Надежность и долговечность: J13007 2 транзистор отличается высокой надежностью и долговечностью. Он способен работать в широком диапазоне температур, от -55 до +150 градусов Цельсия, что делает его устойчивым к экстремальным условиям. Также он обладает высокой стойкостью к перегрузкам и импульсным нагрузкам, что позволяет ему долго и надежно функционировать.

3. Широкий спектр применения: J13007 2 транзистор используется во множестве различных электронных устройств и систем. Он нашел применение в силовой электронике, источниках бесперебойного питания, электромагнитных реле, ключевых буферах и других устройствах. Его высокая мощность и эффективность позволяют применять его во многих сферах, где необходимо управление большими токами и напряжениями.

Преимущества J13007 2 транзистора делают его одним из востребованных компонентов на рынке электроники. Он обладает высокой мощностью, эффективностью, надежностью и долговечностью, что позволяет использовать его в широком спектре приложений. Этот транзистор является незаменимым компонентом для разработки и производства различных электронных устройств и систем.

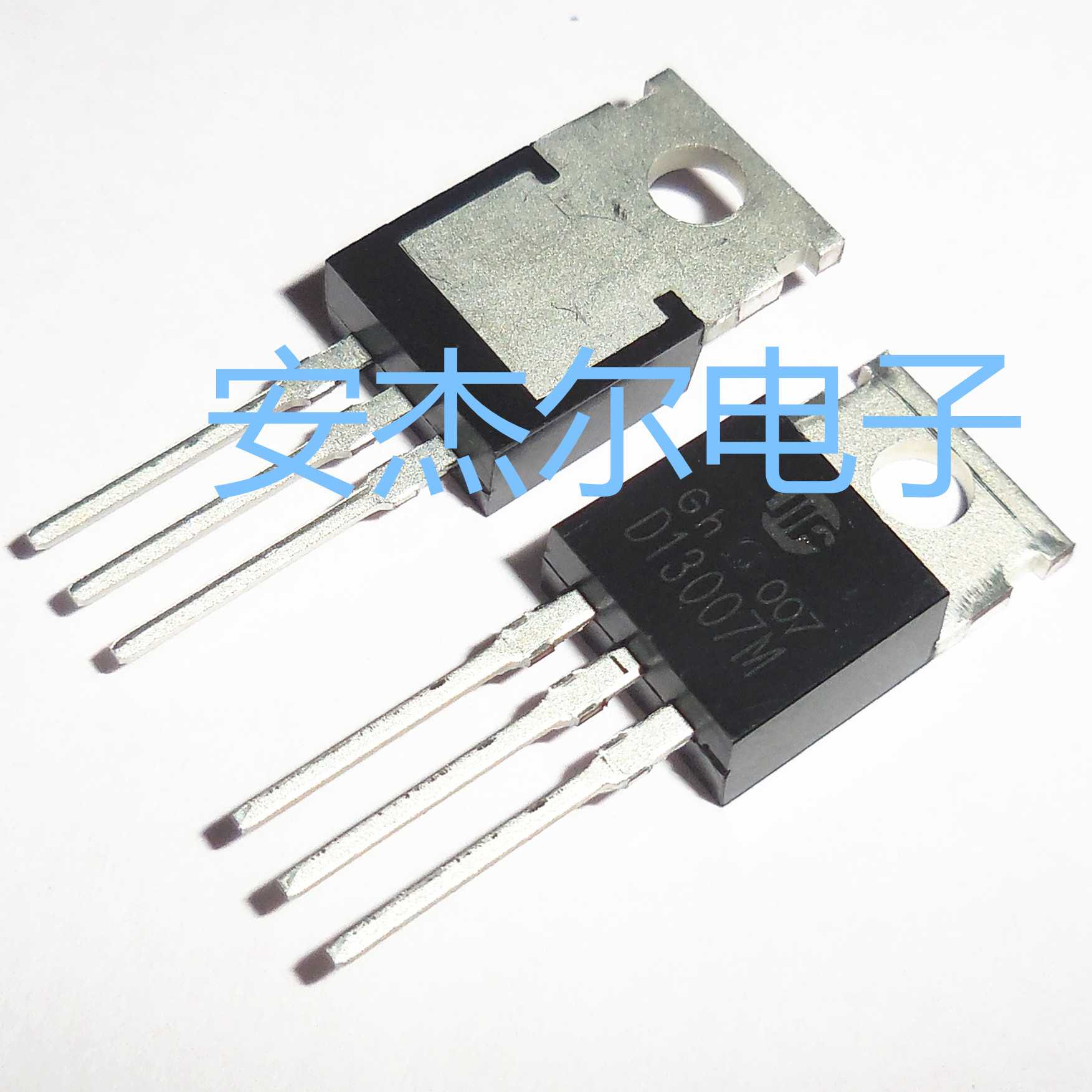

Транзистор MJE13007

Цоколевка транзистора MJE13007 соответствует стандарту TO-220, который позволяет легко установить его на радиатор для охлаждения. Он имеет три вывода: базу (B), эмиттер (E) и коллектор (C), которые правильно подключаются к схеме согласно документации.

Основные параметры транзистора MJE13007:

  • Максимальное значение коллектор-эмиттерного напряжения составляет 400 В, что позволяет использовать его в высоковольтных схемах.
  • Максимальное значение коллекторного тока составляет 8 А, что позволяет использовать его в силовых усилителях или стабилизаторах напряжения.
  • Максимальная мощность составляет 80 Вт, что позволяет использовать его в устройствах с большим расчетным тепловыделением.
  • Сопротивление включения (база-эмиттер) составляет около 1.5 Ом, что обеспечивает низкое потребление мощности.
  • Параметры переключения (скорость переключения, время нарастания тока и другие) также обеспечивают высокую производительность в силовых схемах.

Таким образом, транзистор MJE13007 является незаменимым компонентом в электронике при разработке силовых устройств. Его высокая мощность и низкое сопротивление включения делают его оптимальным выбором для работы с большими токами и высокими частотами.

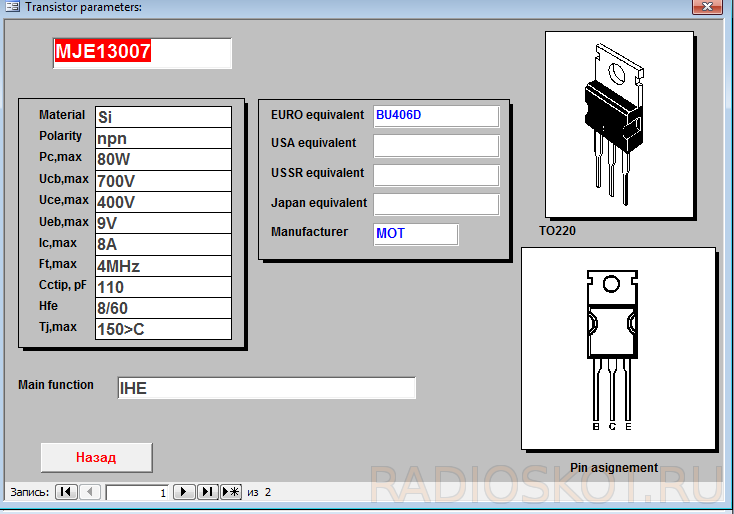

Основные параметры транзистора MJE13007 биполярного низкочастотного npn.

Эта страница показывает существующую справочную информацию о параметрах биполярного низкочастотного npn транзистора MJE13007 . Дана подробная информация о параметрах, схеме и цоколевке, характеристиках, местах продажи и производителях. Аналоги этого транзистора можно посмотреть на отдельной странице.

Исходный полупроводниковый материал, на основе которого изготовлен транзистор: кремний (Si)Структура полупроводникового перехода: npn

Pc max Ucb max Uce max Ueb max Ic max Tj max, °C Ft max Cc tip Hfe
80W 700V 400V 9V 8A 150°C 4MHz 110 8/60

Производитель: MOTOROLAСфера применения: Power, Switching, High VoltageУсловные обозначения описаны на странице «Теория».

Применение транзистора MJE13007 в электронике

Одним из основных применений транзистора MJE13007 является его использование в источниках питания. Благодаря высокой мощности коммутации, он позволяет эффективно управлять высокими токами и напряжениями, что делает его идеальным выбором для стабилизации и регулирования напряжения в источниках питания различных устройств.

Транзистор MJE13007 также можно использовать в схемах инверторов и преобразователей постоянного тока. Благодаря его высокой мощности коммутации и хорошей тепловой стабильности, он способен эффективно работать с большими нагрузками и обеспечивать стабильное преобразование сигнала.

Другим важным применением транзистора MJE13007 является его использование в схемах усилителей. Благодаря высокой мощности и хорошей линейности, он может обеспечивать усиление сигнала с минимальными искажениями. Такая комбинация характеристик делает его идеальным выбором для усиления аудио- и видеосигналов.

В заключение, транзистор MJE13007 – это универсальное электронное устройство, которое находит широкое применение в различных областях электроники. Благодаря его характеристикам, он может быть использован для управления высокими напряжениями и токами, а также для усиления и преобразования сигналов.
