Техническое описание
Транзистор выпускается с гибкими выводами в пластмассовом корпусе КТ-26 (ТО-92), либо в металлостеклянном корпусе КТ-17. Цоколевка выводов кт3102 следующая: 1 – эмиттер, 2 – база, 3 –коллектор.
Характеристики
Все нижеуказанные характеристики для транзисторов в пластиковом корпусе КТ3102 (А-Л) идентичны соответствующим параметрам в металлостекленном (АМ- ЛМ).
- принцип действия – биполярный;
- корпус: пластик для КТ26 (ТО-92); металлостеклянный у КТ-17;
- материал – кремний (Si);
- npn-проводимость (обратная);
предельно допустимые электрические эксплуатационные данные (при температуре окружающей среды от +25 °C):
основные электрические параметры:
- IКБО (ICBO) не более 50 нА (nA), при UКБ макс. (VCB max) = 50 В (V) и IЭ (IE)=0;
- IЭБО (IEBO) не более 10 мкА (µA), при UEБ макс. (VEB max ) = 5 В (V);
- fгр норм.(ftTYP) от 100 до 300 МГц (MHz), при UКб (VCB) = 5 В (V), IЭ (IE)= 10 мА (mA);
- емкость коллекторного перехода СК (СС) 6 пФ (pF) при UКБ (VCB) = 5 В (V), f= 10 МГц (MHz);
- коэффициент шума КШ (Noise Figure) NF от 4 до 10 Дб (dB), при UКЭ(VCE) =5 В (V), IK (Ic) = 0.2 мА (mA);
- cтатический коэффициент усиления по току h21E находится в диапазоне от 100 до 1000, при UКЭ(VCE) =5 В (V), IK (Ic) = 2 мА (mA), f=50 Гц(Hz).
- тепловое сопротивление переход- среда 0,4 °C/мВт (°C/mW);
- Токр от -40 до +85 °C.
При выборе транзистора обратите внимание на дату выпуска и его предельно допустимые напряжения и токи, определите возможность его использования в схеме. Более новые модели имеют преимущества перед старыми, так как производители непрерывно работают над улучшением характеристик в своих продуктах. Не стоит забывать, что у некоторых из них (например КТ3102Г, КТ3102Е) предельные значения по напряжению не превышают 20 В
Ниже приведена классификация КТ3102
Не стоит забывать, что у некоторых из них (например КТ3102Г, КТ3102Е) предельные значения по напряжению не превышают 20 В. Ниже приведена классификация КТ3102.
По мнению радиолюбителей, несмотря на идентичность характеристик заявленных производителем, транзистор в пластиковом корпусе немного уступает металлостеклянному. Так, при работе на предельно допустимых параметрах, пластик расширяется и сжимается, что нередко приводит к отрыву выводов от кристалла. Это основная причина, из за которой стоит подумать о применении устройства в пластиковом корпусе. Кроме того пластик иногда становится не герметичен и вдоль выводов к кристаллу может проникать влага. Считают, что в металлопластиковом корпусе кристалл рассеивает большую мощность. Так же у него будет меньшее тепловое сопротивление, а следовательно устройство будет меньше греться и в свою очередь схема будет работать более стабильней.
Зарубежными аналогами, с похожими техническими характеристиками считаются: BC 174, 2S A2785, BC 182, BC 546, BC 547, BC 548, BC 549. Прототипами для разработки некоторых серий КТ3102 были: BC 307A, BC 308A BC 308B, BC 309B, BC 307B, BC 308C, BC 309C. Из российских аналогов КТ-3102, в качестве замены может подойти КТ 611 или популярный КТ315 с группой Б, Г, Е.
Маркировка
Транзисторы маркируются на боковой стороне корпуса. КТ3102 разных годов выпуска могут встречается с различной маркировкой. До 1995 года производители использовали цветовую и кодовую (буквенно-цифровая и символьно-цветовая) маркировку. Советские транзисторы КТ3102 до 1986 года, изготовленные в корпусе КТ-26, можно узнать по темно-зеленой точке на передней части корпуса. По цвету точки, нанесенной на корпусе сверху, определить принадлежность транзистора конкретной к группе. Дата выпуска при цветовой обозначении могла не указываться.
Маркировать транзистор кт3102 с использованием стандартного метода начали с 1986 года. Согласно кодовой метки он узнаваем по белой фигуре прямоугольного треугольника, размещенного на передней части корпуса (слева сверху), обозначающему его тип (модель). Правее указывается групповая принадлежность, а в нижней части год и месяц даты выпуска. В стандартной кодовой маркировке так же указывался год и месяц выпуска транзистора.
Иногда встречается нестандартные цветовые и кодовые маркировки. Как правило, в них не хватает информации о дате выпуска или групповой принадлежности. Современные производители, уже не используют фигуры в обозначении, а указывают на корпусе полное название типа и группы транзистора. Кроме этого на корпусе можно увидеть знак, указывающий на производителя устройства.
Как уже писалось ранее, транзистор встречается в пластиковом и металлическом корпусе. Устройства с пластиковым корпусом КТ-26 содержат в конце символ “М”. Например КТ3102ВМ это транзистор в пластиковом корпусе КТ-26, а КТ3102В в металлическом КТ-17.
Маркировка биполярный SMD транзисторов
Обозначение на корпусе | Тип транзистора | Условный аналог |
15 | MMBT3960 | 2N3960 |
1A | BC846A | BC546A |
1B | BC846B | BC546B |
1C | MMBTA20 | MPSA20 |
1D | BC846 | — |
1E | BC847A | BC547A |
1F | BC847B | BC547B |
1G | BC847C | BC547C |
1H | BC847 | — |
1J | BC848A | BC548A |
1K | BC848B | BC548B |
1L | BC848C | BC548C |
1M | BC848 | — |
1P | FMMT2222A | 2N2222A |
1T | MMBT3960A | 2N3960A |
1X | MMBT930 | — |
1Y | MMBT3903 | 2N3903 |
2A | FMMT3906 | 2N3906 |
2B | BC849B | BC549B |
2C | BC849C | BC549C / BC109C / MMBTA70 |
2E | FMMTA93 | — |
2F | BC850B | BC550B |
2G | BC850C | BC550C |
2J | MMBT3640 | 2N3640 |
2K | MMBT8598 | — |
2M | MMBT404 | — |
2N | MMBT404A | — |
2T | MMBT4403 | 2N4403 |
2W | MMBT8599 | — |
2X | MMBT4401 | 2N4401 |
3A | BC856A | BC556A |
3B | BC856B | BC556B |
3D | BC856 | — |
3E | BC857A | BC557A |
3F | BC857B | BC557B |
3G | BC857C | BC557C |
3J | BC858A | BC558A |
3K | BC858B | BC558B |
3L | BC858C | BC558C |
3S | MMBT5551 | — |
4A | BC859A | BC559A |
4B | BC859B | BC559B |
4C | BC859C | BC559C |
4E | BC860A | BC560A |
4F | BC860B | BC560B |
4G | BC860C | BC560C |
4J | FMMT38A | — |
449 | FMMT449 | — |
489 | FMMT489 | — |
491 | FMMT491 | — |
493 | FMMT493 | — |
5A | BC807-16 | BC327-16 |
5B | BC807-25 | BC327-25 |
5C | BC807-40 | BC327-40 |
5E | BC808-16 | BC328-16 |
5F | BC808-25 | BC328-25 |
5G | BC808-40 | BC328-40 |
549 | FMMT549 | — |
589 | FMMT589 | — |
591 | FMMT591 | — |
593 | FMMT593 | — |
6A | BC817-16 | BC337-16 |
6B | BC817-25 | BC337-25 |
6C | BC817-40 | BC337-40 |
6E | BC818-16 | BC338-16 |
6F | BC818-25 | BC338-25 |
6G | BC818-40 | BC338-40 |
9 | BC849BLT1 | — |
AA | BCW60A | BC636 / BCW60A |
AB | BCW60B | — |
AC | BCW60C | BC548B |
AD | BCW60D | — |
AE | BCX52 | — |
AG | BCX70G | — |
AH | BCX70H | — |
AJ | BCX70J | — |
AK | BCX70K | — |
AL | MMBTA55 | — |
AM | BSS64 | 2N3638 |
AS1 | BST50 | BSR50 |
B2 | BSV52 | 2N2369A |
BA | BCW61A | BC635 |
BB | BCW61B | — |
BC | BCW61C | — |
BD | BCW61D | — |
BE | BCX55 | — |
BG | BCX71G | — |
BH | BCX71H | BC639 |
BJ | BCX71J | — |
BK | BCX71K | — |
BN | MMBT3638A | 2N3638A |
BR2 | BSR31 | 2N4031 |
C1 | BCW29 | — |
C2 | BCW30 | BC178B / BC558B |
C5 | MMBA811C5 | — |
C6 | MMBA811C6 | — |
C7 | BCF29 | — |
C8 | BCF30 | — |
CE | BSS79B | — |
CEC | BC869 | BC369 |
CF | BSS79C | — |
CH | BSS82B / BSS80B | — |
CJ | BSS80C | — |
CM | BSS82C | — |
D1 | BCW31 | BC108A / BC548A |
D2 | BCW32 | BC108A / BC548A |
D3 | BCW33 | BC108C / BC548C |
D6 | MMBC1622D6 | — |
D7 | BCF32 | — |
D8 | BCF33 | BC549C / BCY58 / MMBC1622D8 |
DA | BCW67A | — |
DB | BCW67B | — |
DC | BCW67C | — |
DE | BFN18 | — |
DF | BCW68F | — |
DG | BCW68G | — |
DH | BCW68H | — |
E1 | BFS17 | BFY90 / BFW92 |
EA | BCW65A | — |
EB | BCW65B | — |
EC | BCW65C | — |
ED | BCW65C | — |
EF | BCW66F | — |
EG | BCW66G | — |
EH | BCW66H | — |
F1 | MMBC1009F1 | — |
F3 | MMBC1009F3 | — |
FA | BFQ17 | BFW16A |
FD | BCV26 | MPSA64 |
FE | BCV46 | MPSA77 |
FF | BCV27 | MPSA14 |
FG | BCV47 | MPSA27 |
GF | BFR92P | — |
H1 | BCW69 | — |
H2 | BCW70 | BC557B |
H3 | BCW89 | — |
H7 | BCF70 | — |
K1 | BCW71 | BC547A |
K2 | BCW72 | BC547B |
K3 | BCW81 | — |
K4 | BCW71R | — |
K7 | BCV71 | — |
K8 | BCV72 | — |
K9 | BCF81 | — |
L1 | BSS65 | — |
L2 | BSS70 | — |
L3 | MMBC1323L3 | — |
L4 | MMBC1623L4 | — |
L5 | MMBC1623L5 | — |
L6 | MMBC1623L6 | — |
L7 | MMBC1623L7 | — |
M3 | MMBA812M3 | — |
M4 | MMBA812M4 | — |
M5 | MMBA812M5 | — |
M6 | BSR58 / MMBA812M6 | 2N4858 |
M7 | MMBA812M7 | — |
O2 | BST82 | — |
P1 | BFR92 | BFR90 |
P2 | BFR92A | BFR90 |
P5 | FMMT2369A | 2N2369A |
Q3 | MMBC1321Q3 | — |
Q4 | MMBC1321Q4 | — |
Q5 | MMBC1321Q5 | — |
R1 | BFR93 | BFR91 |
R2 | BFR93A | BFR91 |
S1A | SMBT3904 | — |
S1D | SMBTA42 | — |
S2 | MMBA813S2 | — |
S2A | SMBT3906 | — |
S2D | SMBTA92 | — |
S2F | SMBT2907A | — |
S3 | MMBA813S3 | — |
S4 | MMBA813S4 | — |
T1 | BCX17 | BC327 |
T2 | BCX18 | — |
T7 | BSR15 | 2N2907A |
T8 | BSR16 | 2N2907A |
U1 | BCX19 | BC337 |
U2 | BCX20 | — |
U7 | BSR13 | 2N2222A |
U8 | BSR14 | 2N2222A |
U9 | BSR17 | — |
U92 | BSR17A | 2N3904 |
Z2V | FMMTA64 | — |
ZD | MMBT4125 | 2N4125 |
BC817 Transistor SMD Pinout, Datasheet, Equivalent, Circuit & Specs
1 сентября 2021 — 0 комментариев

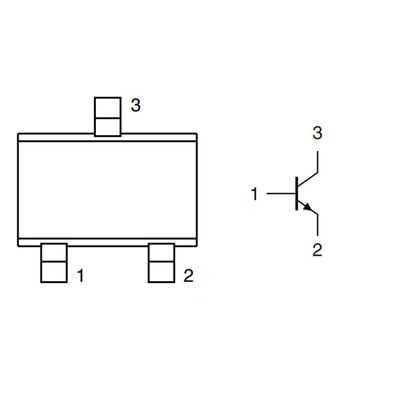

Конфигурация выводов BC817
Номер контакта |
Имя контакта |
Описание |
1 |
Базовый |
Управляет смещением транзистора |
2 |
Излучатель |
Электроны, вылетевшие из эмиттера в первый PN-переход |
3 |
Коллектор |
Электроны, испускаемые эмиттером, собираются коллектором |
Характеристики и характеристики
- Биполярный транзистор NPN
- Непрерывный ток коллектора (IC) составляет 500 мА
- Базовое напряжение эмиттера (VBE) составляет 5 В
- Базовый ток (IB) составляет максимум 50 мА
- Доступен в упаковке SOT-323/SC70
- Максимальное напряжение коллектор-база |Vcb|: 50 В
- Рассеиваемая мощность: 0,46 Вт
- Частота перехода: 100 МГц
- Коэффициент шума – 2 дБ
- Диапазон температур перехода при эксплуатации и хранении от -65 до +175 °C
- Емкость коллектора 5 пФ
- Коэффициент усиления по постоянному току (hFE) равен максимум 600
BC817 Эквивалент
BC547, BC548, BC549, 2n3904, BC107, 2N2222, 2N3053, 2N2907, BC177B 9 0003
Примечание: Дополнительные технические характеристики транзистора BC817 можно найти в техническом описании BC817 .
Основные принципы работы транзистора
Транзистор BC817 представляет собой N-P-N транзистор общего назначения ; Переходной транзистор представляет собой просто конструкцию, зажатую между двумя слоями материала N-типа или материала P-типа. В зависимости от конструкции транзисторы делятся на две категории транзисторов NPN и транзисторов PNP, которые показаны ниже, транзисторы состоят из кремния или германия, в зависимости от выбранного применения.
Общее описание транзистора BC817
BC817 — это универсальное полупроводниковое устройство, которое можно использовать для усиления или переключения сигнала или мощности. BC817 — это Транзистор NPN , поэтому нам необходимо подать небольшое количество положительного напряжения на базу транзистора через токоограничивающий резистор, обычно называемый RB (базовый резистор), когда требуемое количество тока протекает через базу транзистора, транзистор включится.
Когда этот транзистор находится в смещенном состоянии, он может пропускать максимальный ток 500 мА с максимальной мощностью 0,46 Вт через переход CE (коллектор-эмиттер). Это состояние транзистора называется состоянием насыщения и нагрузка, потребляющая ток более 500 мА, может повредить устройство в этом состоянии.
Как использовать транзистор BC817
В отличие от MOSFET-транзисторов, это устройства с управлением по току, что означает, что они могут включаться или выключаться путем подачи требуемого тока базы, для транзистора BC817 это 100 мА для 500 мА тока коллектора, как показано на графике ниже. именно это.
BC817 — это NPN-транзистор, что означает, что он останется открытым, когда на его базу не подается ток, но когда мы применяем базовое напряжение с токоограничивающим резистором, небольшое количество базового тока будет протекать через базу транзистора. транзистор и он включится. Смоделированная схема ниже показывает, как ведет себя этот транзистор, когда на базу подается ток базы и когда на базу ток не подается.
Когда мы включаем транзистор, подавая требуемый ток на базу транзистора, он остается открытым до тех пор, пока напряжение на базе транзистора не достигнет нуля. База транзистора не может оставаться плавающей, иначе может произойти ложное срабатывание транзистора, что может привести к проблемам в цепи. Чтобы решить эту проблему, нам нужно добавить подтягивающие резисторы. Например, резистор 10К используется для подтягивания базы транзистора.
Области применения
BC817 Транзистор является очень универсальным устройством, его широкий диапазон частот и широкая полоса пропускания делают его подходящим для многих различных применений.
- Светодиодные диммеры или мигалки
- Переключение приложений
- Предусилитель для усилителя мощности
- Высокочастотное переключение
- Модулятор и демодулятор для радиочастоты
2D-модель и размеры
Если вы разрабатываете какие-либо проекты, требующие измерения компонента, обратите внимание на размеры устройства
Аналоги
К большому счастью радиолюбителя аналогов у транзистора КТ3107 на современном рынке полно. Из самых популярных, который вам предложат в любом радиомагазине, следует выделить Российскую замену КТ361. Если предпочитаете импортное производство, тогда подойдёт SS9015. Приведённые модели являются функциональными аналогами по параметрам и характеристикам. Они подойдут при отсутствии возможности установки оригинала
Если случилось так, что в доступе нет ни одного из вариантов, тогда следует обратить внимание на:
- 2SA1175.
- Серию BC, например 446 или 557.
- 2N5086.
- BF423S.
- 2Т3129Г.
Перед тем, как установить аналогичный элемент в разработанную схему и приступить к тестированию, рекомендуем тщательно сравнить все характеристики. Особенно это касается предельных параметров. Ведь всего одно отклонение по какому-либо параметру может привести к неправильной работе или поломке устройства.
BC107 vs BC547 vs 2N2222
In this table, we try to list the electrical specifications of BC107, BC547, and 2N2222 transistors, this is helpful for the replacement process.
Characteristics | BC107 | BC547 | 2N2222 |
---|---|---|---|
Collector to base voltage (VCB) | 50V | 50V | 60V |
Collector to emitter voltage (VCE) | 45V | 45V | 30V |
Emitter to base voltage (VEB) | 6V | 6V | 5V |
Collector to emitter saturation voltage (VCE (SAT)) | 70 to 600mV | 90 to 250mV | 400mV to 1.6V |
Collector current (IC) | 100mA | 100mA | 800mA |
Power dissipation | 0.3W | 500mW | 500mW |
Junction temperature (TJ) | -55 to +175°C | -65 to +150°C | -65 to +150°C |
Transition frequency (FT) | 150MHZ | 300MHZ | 250MHz |
Gain (hFE) | 110 to 450hFE | 110 to 800hFE | 30 to 300hFE |
Noise figure | 4dB | 2 to 10dB | 4dB |
Package | TO-18 | TO-92 | TO-18 |
Электрические параметры
В следующей таблице приведены основные параметры, используемые при расчете электрических схем.
Обратный ток коллектора – обратный ток коллекторногоперехода при свободном (не подключенном никуда) эмиттере. Его наличие приводит к нагреву транзистора. С увеличением температуры быстро растет.
Коэффициент усиления по току – отношение величин коллекторного и базового токов при активном режиме. Его величина определяет способность транзистора к усилению сигналов.
Напряжения насыщения – величина напряжений на p-n переходах транзистора, который находится в состоянии насыщения, то есть оба перехода смещены в прямом направлении (открыты). Такое состояние прибора используется в ключевых схемах.
Граничная частота – частота сигнала, при которой hFE транзистора падает до 1. Обычно приемлемой для работы считается частота 0,1 fT.
Выходная и входная емкости – эквивалентные емкости, являющиеся суммой емкостей Скб и Сбэ. Их величина существенна при работе с сигналами высокой частоты и в переключателях.
Коэффициент шума – отношение полной мощности шумов на выходе к ее части, вызываемой тепловыми шумами генератора шума. Параметр играет роль в случае необходимости усиления слабых сигналов. RG – выходное сопротивление источника сигнала.
Обозначение | Параметр | Условия измерений | Значение | |||
---|---|---|---|---|---|---|
Мин. | Тип. | Макс. | ||||
ICBO | Обратный ток коллектора, nA | VCB =30В, IE =0 | 15 | |||
hFE (h21) | Коэффициент усиления | VCE =5В, IC =2мА | 110 | 800 | ||
VCE(sat) (UBEsat) | Напряжение насыщения к-э, мВ | IC=10 мA, IB =0,5мA | 90 | 250 | ||
IC=100 мA, IB =5мA | 200 | 600 | ||||
VBE(sat) (UBEsat) | Напряжение насыщения б-э, мВ | IC =10 мA, IB =0,5мA | 700 | |||
IC =100 мA, IB =5мA | 900 | |||||
VBE (UBE) | Напряжение б-э (прямое), В | VCE =5 В, IC =2 мA | 580 | 660 | 700 | |
VCE =5 В, IC =10 мA | 720 | |||||
fT | Граничная частота, МГц | VCE =5В, IC =10мA, f=100 MГц | 300 | |||
Cob | Выходная емкость, пФ | VCB =10В, IE =0, f= 1MГц | 3,5 | 6 | ||
Cib | Входная емкость, пФ | VEB =0,5В, IС =0, f= 1MГц | 9 | |||
NF (F) | Коэффициент шума, дБ | ВС546-548 | VCE =5В, IC =0,2мA, RG=2кОм, f= 1кГц, Δf=200Гц | 2 | 10 | |
ВС549, 550 | 1,2 | 4 | ||||
ВС549 | VCE =5В, IC =0,2мA, RG=2кОм, f= 30-15000 Гц | 1,4 | 4 | |||
ВС550 | 1,4 | 3 |
Примечания:
- Измерение параметров проводилось при температуре окружающей среды 25° С. Предельно допустимые значения указаны для тех же условий.
- В первом столбце обеих таблиц в скобках указаны обозначения, принятые в соответствии с ГОСТ 15172-70.
