Зачем нужна маркировка
Современному радиолюбителю сейчас доступны не только обычные компоненты с выводами, но и такие маленькие, темненькие, на которых не понять что написано, детали. Они называются “SMD”. По-русски это значит “компоненты поверхностного монтажа”. Их главное преимущество в том, что они позволяют промышленности собирать платы с помощью роботов, которые с огромной скоростью расставляют SMD-компоненты по своим местам на печатных платах, а затем массово “запекают” и на выходе получают смонтированные печатные платы. На долю человека остаются те операции, которые робот не может выполнить. Пока не может.
Маркировка на практике
Применение чип-компонентов в радиолюбительской практике тоже возможно, даже нужно, так как позволяет уменьшить вес, размер и стоимость готового изделия. Да ещё и сверлить практически не придётся
Другое важное качество компонентов поверхностного монтажа заключается в том, что благодаря своим малым размерам они вносят меньше паразитных явлений
Дело в том, что любой электронный компонент, даже простой резистор, обладает не только активным сопротивлением, но также паразитными ёмкостью и индуктивностью, которые могут проявится в виде паразитных сигналов или неправильной работы схемы. SMD-компоненты обладают малыми размерами, что помогает снизить паразитную емкость и индуктивность компонента, поэтому улучшается работа схемы с малыми сигналами или на высоких частотах.
Маркировка SMD компонентов
SMD компоненты все чаще используются в промышленных и бытовых устройствах. Поверхностный монтаж улучшил производительность по сравнению с обычным монтажом, так как уменьшились размеры компонентов, а следовательно и размеры дорожек. Все эти факторы снизили паразитические индуктивности и емкости в электрических цепях.
| Код | Сопротивление |
| 101 | 100 Ом |
| 471 | 470 Ом |
| 102 | 1 кОм |
| 122 | 1.2 кОм |
| 103 | 10 кОм |
| 123 | 12 кОм |
| 104 | 100 кОм |
| 124 | 120 кОм |
| 474 | 470 кОм |
Маркировка импортных SMD
Маркировка импортных SMD транзисторов происходит в основном по нескольким принятым системам. Одна из них – это система маркировки полупроводниковых приборов JEDEC.Согласно ей первый элемент – это число п-н переходов, второй элемент – тип номинал, третий – серийный номер, при наличие четвертого – модификации.
Вторая распространенная система маркировка – европейская. Согласно ей обозначение SMD транзисторов происходит по следующей схеме: первый элемент – тип исходного материала, второй – подкласс прибора, третий элемент – определение применение данного элемента, четвертый и пятый – основную спецификацию элемента.
Третьей популярной системой маркировки является японская. Эта система скомбинировала в себе две предыдущие. Согласно ей первый элемент – класс прибора, второй – буква S, ставится на всех полупроводниках, третий – тип прибора по исполнению, четвертый – регистрационный номер, пятый – индекс модификации, шестой – (необязательный) отношение к специальным стандартам.
Что бы к Вам ни попало в руки, для полной идентификации данного элемента следует применять маркировочные таблицы и по ним определить все характеристики данного элемента. По оценкам специалистов соотношение между производством ЭРЭ в обычном и SMD-исполнении должно приблизиться к 30:70. Многие радиолюбители уже начинают с успехом осваивать применение SMD в своих конструкциях.
Зарубежные прототипы
- КТ815Б — BD135
- КТ815В — BD137
- КТ815Г — BD139
14 thoughts on “ КТ815 параметры ”
Мощным данный транзистор назвать нельзя, не смотря на 8-ку в маркировке. Он ближе к средней мощности, а в мощных схемах используется как предварительный для 819-х и выше
Как основной недостаток, я бы выделил разброс коэффициента усиления, а в некоторых схемах это важно. Почему то не приведена граничная частота, а она тоже не очень высокая. Одним словом — обычный, среднепараметризованный транзистор для бытового использования
Да, еще там начальная нелинейность подзатянута, не для всех классов усиления хороши
Одним словом — обычный, среднепараметризованный транзистор для бытового использования. Да, еще там начальная нелинейность подзатянута, не для всех классов усиления хороши.
Граничная частота КТ815 для схемы с общим эмиттером составляет 3 МГц. p. s. Как и всех отечественных «чисто гражданских» транзисторов разброс параметров КТ815 очень большой.
Предполагаю, что гражданскими транзисторами «КТ» являлась отбраковка военных транзисторов «2Т». Протестировали кристаллы, те что получше — в металл, похуже в пластик. Именно из-за такого разброса на заводах была даже такая профессия «регулировщик».
На алиэкспрессе можно и на перемаркированные детали попасть. Я покупаю только если есть положительные отзывы. Думаю цены на BD139 и BD140 такие потому что раритет. Если в схеме нужны биполярные на небольшую мощность, я ставлю что-то из серии BCP51 — BCP56. И в Китае делают хорошую продукцию, но только под контролем американских, европейский, японских или южнокорейских фирм
Контролировать работу необходимо, причем не только китайских, но и всех узко… вы понимаете. А делать это сейчас очень и очень несложно, не выходя из, скажем AMD-шного офиса, находящегося в Германии почему-то. Все линии автоматизированы, все данные поступают на сервер и могут контролироваться в реальном режиме времени из любой точки мира. К нему-же и видео наблюдение подстегнуто. Смотришь, пошел курить опий, берешь микрофон и, на доступном японамамском, вежливо просишь вернуться назад. Загранкомандировки технологам оплачивать не нужно.
Возможно, что и перемаркировка. Но, когда только сделал характериограф, из любопытства тыкал в него все что под руку попадалось, в том числе и транзисторы с распая корейской аудио-видео аппаратуры. Транзисторы из одного раскуроченного музыкального центра LG имеют близкие параметры, а те же транзисторы из другого МЦ сделанного годом-двумя раньше отличаются от них как небо и земля. Транзисторы из одной партии похожи друг на друга, а вот когда они из разных партий, тут уже возможны варианты…
Старый, добрый КТ815, именно на нём делал свои первые самоделки, они встречались практически во всей советской аппаратуре. Даже сейчас, если порыться в хламе, штук 10-15 выпаять можно.
Транзистор удобен в практике. Их много почти у каждого в загашнике. Относительно не большой, и мощный, не дорогой. Разной проводимости КТ814 (p-n-p) и КТ815 (n-p-n).
По характеристикам указана предельная температура 150 °C, но на практике сталкивался с выходом из строя в блоках питания КТ815 уже при температуре близкой к 100 °C, возникала холостая проводимость между К-Э. При перегревах выходных каскадов на КТ815 и КТ814 в УМЗЧ иногда происходили необратимые изменения ВАХ, но усилитель продолжал дальше работать с незначительными искажениями. Часто использовал такие транзисторы в схемах стабилизации частоты вращения моторчиков на старых магнитолах, и в коммутации к радиоуправляемым моделям.
Зарубежная маркировка SMD
В таблице ниже обобщена информация о маркировочных кодах полупроводниковых приборов ведущих зарубежных фирм. Для компактности в настоящий справочный материал не включены приборы-двойники, имеющие одинаковую маркировку и одинаковое название, но производимые разными изготовителями. Например, транзистор BFR93A выпускается не только фирмой Siemens, но и Philips Semiconductors, и Temic Telefunken.
Таблица маркировочных кодах полупроводниковых приборов ведущих зарубежных фирм.
Среди 18 представленных типов корпусов наиболее часто встречается SOT-23 – Small Outline Transistor. Он имеет почтенный возраст и пережил несколько попыток стандартизации.
Выше были приведены нормы конструктивных допусков, которыми руководствуются разные фирмы. Несмотря на рекомендации МЭК, JEDEC, EIAJ, двух абсолютно одинаковых типоразмеров в табл.1 найти невозможно.
Приводимые сведения будут подспорьем специалистам, ремонтирующим импортную радиоаппаратуру. Зная маркировочный код и размеры ЭРЭ, можно определить тип элемента и фирму-изготовитель, а затем по каталогам найти электрические параметры и подобрать возможную замену.
Кроме того, многие фирмы используют свои собственные названия корпуса. Следует отметить, что отечественные типы корпусов, такие как КТ-46 – это аналог SOT-23, KT-47 – это аналог SOT-89, КТ-48 – это аналог SOT-143, были гостированы еще в 1988 году.
Выпущенные за это время несколько десятков разновидностей отечественных SMD-элементов маркируют, как правило, только на упаковочной таре, транзисторы КТ3130А9 – еще и разноцветными метками на корпусе. Самые “свежие” типы корпусов – это SOT-23/5 (или, по-другому, SOT-23-5) и SOT-89/5 (SOT-89-5), где цифра “5” указывает на количество выводов.
Назвать такие обозначения удачными – трудно, поскольку их легко можно перепутать с трехвыводными SOT-23 и SOT-89. В продолжение темы заметим, что появились сообщения о сверхминиатюрном 5-выводном корпусе SOT-323-5 (JEDEC specification), в котором фирма Texas Instruments планирует выпускать логические элементы PicoGate Logic серии ACH1G и ACHT1G.
Из всех корпусов “случайным” можно назвать относительно крупногабаритный SOT-223. Обычно на нем помещаются если не все, то большинство цифр и букв названия ЭРЭ, по которым однозначно определяется его тип. Несмотря на миниатюрность SMD-элементов, их параметры, включая рассеиваемую мощность, мало чем отличаются от корпусных аналогов.
Для сведения, в справочных данных на транзисторы в корпусе SOT-23 указывается максимально допустимая мощность 0,25-0,4 Вт, в корпусе SOT-89 – 0,5-0,8 Вт, в корпусе SOT-223 – 1-2 Вт.
Маркировочный код элементов может быть цифровым, буквенным или буквенно-цифровым. Количество символов кода от 1 до 4, при этом полное наименование ЭРЭ содержит 5-14 знаков.
Самые длинные названия применяют:
- американская фирма Motorola,
- японская Seiko Instruments
- тайваньская Pan Jit.
| Код | Тип | ЭРЭ | Фирма | Рис. | Код | Тип | ЭРЭ | Фирма | Рис. |
| 7E | MUN5215DW1T1 | K2 | MO | 2Q | |||||
| 11 | MUN5311DW1T1 | L3 | MO | 2Q | 7F | MUN5216DW1T1 | K2 | MO | 2Q |
| 12 | MUN5312DW1T1 | L3 | MO | 2Q | 7G | MUN5230DW1T1 | K2 | MO | 2Q |
| 12 | INA-12063 | U2 | HP | 2Q | 7H | MUN5231DW1T1 | K2 | MO | 2Q |
| 13 | MUN5313DW1T1 | L3 | MO | 2Q | 7J | MUN5232DW1T1 | K2 | MO | 2Q |
| 14 | MUN5314DW1T1 | L3 | MO | 2Q | 7K | MUN5233DW1T1 | K2 | MO | 2Q |
| 15 | MUN5315DW1T1 | L3 | MO | 2Q | 7L | MUN5234DW1T1 | K2 | MO | 2Q |
| 16 | MUN5316DW1T1 | L3 | MO | 2Q | 7M | MUN5235DW1T1 | K2 | MO | 2Q |
| 1С | BC847S | N5 | SI | 2Q | 81 | MGA-81563 | U1 | HP | 2Q |
| 1P | BC847PN | P6 | SI | 2Q | 82 | INA-82563 | U1 | HP | 2Q |
| 31 | MUN5331DW1T1 | L3 | MO | 2Q | 86 | INA-86563 | U1 | HP | 2Q |
| 32 | MUN5332DW1T1 | L3 | MO | 2Q | 87 | INA-87563 | U1 | HP | 2Q |
| 33 | MUN5333DW1T1 | L3 | MO | 2Q | 91 | IAM-91563 | U1 | HP | 2Q |
| 34 | MUN5334DW1T1 | L3 | MO | 2Q | A2 | MBT3906DW1T1 | P5 | MO | 2Q |
| 35 | MUN5335DW1T1 | L3 | MO | 2Q | A3 | MBT3906DW9T1 | P5 | MO | 2Q |
| 36 | ATF-36163 | A1 | HP | 2Q | A4 | BAV70S | E4 | SI | 2Q |
| 3C | BC857S | P5 | SI | 2Q | E6 | MDC5001T1 | U3 | MO | 2Q |
| 3X | MUN5330DW1T1 | L3 | MO | 2Q | H5 | MBD770DWT1 | F2 | MO | 2Q |
| 46 | MBT3946DW1T1 | P6 | MO | 2Q | II | AT-32063 | N2 | HP | 2Q |
| 51 | INA-51063 | U2 | HP | 2Q | M1 | CMY200 | U1 | SI | 2R |
| 52 | INA-52063 | U2 | HP | 2Q | M4 | MBD110DWT1 | F2 | MO | Q |
| 54 | INA-54063 | U2 | HP | 2Q | M6 | MBF4416DW1T1 | A3 | MO | 2Q |
| 6A | MUN5111DW1T1 | L2 | MO | 2Q | MA | MBT3904DW1T1 | N5 | MO | 2Q |
| 6B | MUN5112DW1T1 | L2 | MO | 2Q | MB | MBT3904DW9T1 | N5 | MO | 2Q |
| 6C | MUN5113DW1T1 | L2 | MO | 2Q | MC | BFS17S | N5 | SI | 2Q |
| 6D | MBF5457DW1T1 | A3 | MO | 2Q | RE | BFS480 | N5 | SI | 2Q |
| 6D | MUN5114DW1T1 | L2 | MO | 2Q | RF | BFS481 | N5 | SI | 2Q |
| 6E | MUN5115DW1T1 | L2 | MO | 2Q | RG | BFS482 | N5 | SI | 2Q |
| 6F | MUN5116DW1T1 | L2 | MO | 2Q | RH | BFS483 | N5 | SI | 2Q |
| 6G | MUN5130DW1T1 | L2 | MO | 2Q | T4 | MBD330DWT1 | F2 | MO | 2Q |
| 6H | MUN5131DW1T1 | L2 | MO | 2Q | W1 | BCR10PN | L3 | SI | 2Q |
| 6J | MUN5132DW1T1 | L2 | MO | 2Q | WC | BCR133S | K2 | SI | 2Q |
| 6K | MUN5133DW1T1 | L2 | MO | 2Q | WF | BCR08PN | L3 | SI | 2Q |
| 6L | MUN5134DW1T1 | L2 | MO | 2Q | WK | BCR119S | K2 | SI | 2Q |
| 6M | MUN5135DW1T1 | L2 | MO | 2Q | WM | BCR183S | K2 | SI | 2Q |
| 7A | MUN5211DW1T1 | K2 | MO | 2Q | WP | BCR22PN | L3 | SI | 2Q |
| 7B | MUN5212DW1T1 | K2 | MO | 2Q | Y2 | CLY2 | A1 | SI | 2R |
| 7C | MUN5213DW1T1 | K2 | MO | 2Q | 6s | CGY60 | U1 | SI | 2R |
| 7D | MUN5214DW1T1 | K2 | MO | 2Q | Y7s | CGY62 | U1 | SI | 2R |
Электрические параметры транзистора КТ825
Он имеет следующие основные электрические параметры:
1. Максимальное среднеквадратичное напряжение коллектор – эмиттер: 60 В
2. Максимальный ток коллектора: 4 А
3. Максимальная мощность диссипации: 600 мВт
4. Минимальное значение коэффициента усиления по току: 16
5. Максимальное значение коэффициента усиления по току: 60
6. Максимальное значение теплового сопротивления между кристаллом и корпусом: 74 °C/Вт
Транзистор КТ825 обеспечивает низкую скорость переключения, что делает его идеальным для работы во множестве схем, включая усилители, стабилизаторы, источники питания и другие.
Технические характеристики
Как уже писалось ранее, неплохие технические характеристики КТ827А обеспечиваются его составной структурой. Как известно коэффициент усиления по току (h21Э) в такой схеме очень высокий. Фактически он представляет собой произведение h21Э двух транзисторов находящихся в ней. В нашем случае h21Э находится в диапазоне от 750 до 18000, а его типовое значение для большинства подобных устройств составляет около 5000.
Рассмотрим подробнее предельно допустимые режимы эксплуатации КТ827А:
- напряжение между выводами: К-Э постоянное до 100 В (при RЭБ = 1 кОм); К-Э импульсное до 100 В (при tФ=2 мкс); Э-Б до 5 В;
- ток коллектора (IК): постоянный до 20 А; импульсный до 40 А;
- ток базы до 500 мА;
- мощность рассеиваемая на коллекторе (PК макс) до 125 Вт (при TК от -60 до +25 оС);
- температура p-n-перехода (ТК) до +200 оС;
- тепловое сопротивление кристалл-корпус (RТ П-К) до 4 °С/Вт (при UКЭ= 10 В, IК = 12.5 А);
- диапазон рабочих температур вокруг корпуса (TОКР.) от -60 до +100 °C.
Превышение предельных значений или длительная эксплуатация в максимальных режимах приводит к выходу устройства из строя. Для расчета предельно возможной PК макс, при превышении TК более 25 оС, используют следующую формулу PК макс = (200-ТК)/1.4 Вт.
Электрические

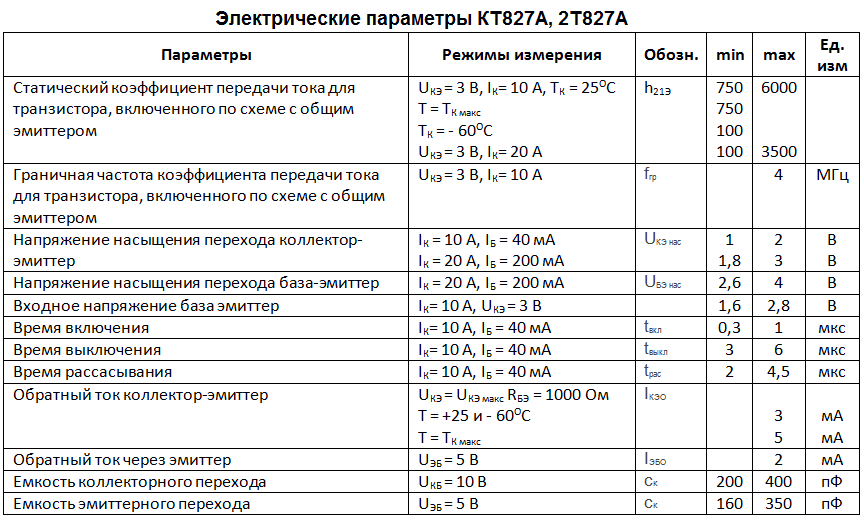

Теперь приведем таблицу электрических параметров КТ827А. В ней указаны минимальные и максимальных значения характеристик для этого транзистора с учетом различных режимов измерений, при выпуске устройства производителем. Температура ТК, при этом составляет не более 25 оС.
Аналоги
Для КТ827А очень сложно найти аналог как среди отечественных, так и импортных компонентов. Полностью идентичных транзисторов с соответствующими физическими и электрическими свойствами не существует. На многих интернет-форумах возможной заменой указывают TIP142 (STMicroelectronics). Он похож по своей мощности (до 125 Вт) и типу корпуса, однако имеет меньший максимальный коллекторный ток 10 А и напряжение насыщения К-Э -3 В
Из российских аналогов рекомендуем обратить внимание на КТ8105А, но его найти в продаже проблематично
В связи с трудностями в поисках достойной замены, многие радиолюбители прибегают к использованию вместо КТ827А его эквивалентной схемы. Состав её радиоэлектронных компонентов небольшой. Пару Дарлингтона составляют два биполярных транзистора из серии КТ815 и КТ819. Маломощный диод Д223А можно заменить на импульсные КД521 или КД522.
Рекомендуем Вам просмотреть информацию о содержании драгоценных металлов в КТ827, так как отдельные экземпляры представляют ценность даже в нерабочем состоянии, особенно устаревшие модели.
Цоколевка транзистора КТ 825
Цоколевка транзистора КТ 825 определяет расположение его выводов, и используется для подключения транзистора в электрическую цепь. Транзистор КТ 825 имеет три вывода, обозначаемых как К (коллектор), Б (база) и Э (эмиттер).
| Вывод | Обозначение | Назначение |
|---|---|---|
| 1 | К | Коллектор |
| 2 | Б | База |
| 3 | Э | Эмиттер |
Наиболее распространенная схема включения транзистора КТ 825 — это схема включения «эмиттерный повторитель». В такой схеме, коллектор транзистора подключается к нагрузке, база — к управляющему сигналу, а эмиттер — к общему проводу.
Цоколевка транзистора КТ 825 может различаться в зависимости от производителя, поэтому перед использованием транзистора следует обратиться к документации или уточнить информацию у производителя.
Особенности транзисторов КТ825
Транзисторы типа КТ825 отличаются рядом особенностей, которые делают их востребованными в различных сферах электроники:
1. Надежность и долговечность: Благодаря качественным материалам и сборке транзисторов КТ825 обеспечивается высокая надежность и долгий срок службы
Это особенно важно в промышленных приложениях, где требуется постоянная и стабильная работа устройств
2. Высокая мощность и эффективность: Транзисторы КТ825 способны выдерживать высокие токи и напряжения, что делает их идеальным выбором для мощных электронных устройств. Благодаря малому внутреннему сопротивлению, они также обеспечивают высокую эффективность и минимальные потери энергии.
3. Широкий диапазон приложений: Транзисторы КТ825 могут использоваться в различных схемах и устройствах, включая усилители мощности, источники питания, силовые ключи и преобразователи. Это делает их универсальным и гибким решением для разных электронных проектов.
4. Устойчивость к высоким температурам: Транзисторы КТ825 обладают высокой температурной стабильностью и могут работать при повышенных температурах без потери характеристик и производительности
Это особенно важно в условиях, когда устройство подвергается высоким тепловым нагрузкам
5. Простота и удобство в монтаже: Благодаря стандартной компактной форме и ножкам для пайки, транзисторы КТ825 легко и удобно монтируются на печатные платы или другие поверхности. Это упрощает процесс сборки и установки электронных устройств.
Все эти особенности делают транзисторы КТ825 популярным выбором среди разработчиков и электронщиков, и они могут использоваться в самых разных проектах.
