KSP92 Datasheet (PDF)
..1. Size:63K fairchild semi ksp92 ksp93.pdf
KSP92/93High Voltage TransistorTO-9211. Emitter 2. Base 3. CollectorPNP Epitaxial Silicon TransistorAbsolute Maximum Ratings Ta=25C unless otherwise noted Symbol Parameter Value UnitsVCBO Collector-Base Voltage : KSP92 -300 V: KSP93 -200 VVCEO Collector-Emitter Voltage : KSP92 -300 V: KSP93 -200 VVEBO Emitter-Base Voltage -5 VIC Collector Current -500 mAPC Col

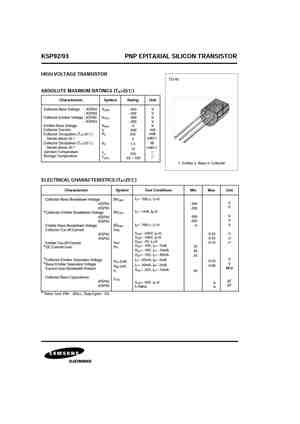

..2. Size:58K samsung ksp92.pdf
KSP92/93 PNP EPITAXIAL SILICON TRANSISTORHIGH VOLTAGE TRANSISTORTO-92ABSOLUTE MAXIMUM RATINGS (T =25 )A Characteristic Symbol Rating UnitCollector-Base Voltage : KSP92 VCBO -300 V: KSP93 -200 VCollector-Emitter Voltage : KSP92 VCEO -300 V: KSP93 -200 VEmitter-Base Voltage VEBO -5 VCollector Current IC -500 mACollector Dissipation (TA=25 ) PC 625 mWmW/ Derate above 2
..3. Size:180K onsemi ksp92 ksp93.pdf
Is Now Part ofTo learn more about ON Semiconductor, please visit our website at www.onsemi.comPlease note: As part of the Fairchild Semiconductor integration, some of the Fairchild orderable part numbers will need to change in order to meet ON Semiconductors system requirements. Since the ON Semiconductor product management systems do not have the ability to manage part nomenclatur

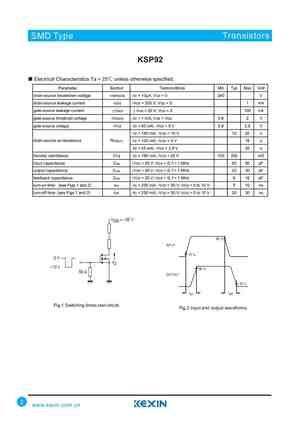

..4. Size:48K kexin ksp92.pdf
SMD Type ICSMD Type TransistorsP-channel enhancement modevertical D-MOS transistorKSP92SOT-223Unit: mm3.50+0.26.50+0.2 -0.2-0.2FeaturesLow threshold voltage VGS(th)+0.20.90-0.23.00+0.1-0.1Direct interface to C-MOS, TTL,etc.7.00+0.3-0.3High-speed switching 4No secondary breakdown.1 gate1 2 30.70+0.1-0.12,4 drain2.94.63 sourceAbsolute Maxi

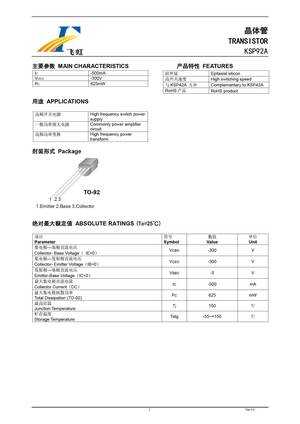

0.1. Size:288K feihonltd ksp92a.pdf
TRANSISTOR KSP92A MAIN CHARACTERISTICS FEATURES IC -500mA Epitaxial silicon VCEO -300V High switching speed PC 625mW KSP42A Complementary to KSP42A RoHS RoHS product APPLICATIONS High frequency switch power supply Commonly power amplifier
Предельно допустимые значения
При превышении любого из параметров, приведенных в таблице, не гарантируется не только соблюдение заявленных значений остальных (таблица 2) и типовых характеристик (приведены далее), но также и целостность самой детали. Знак «–» перед значением параметра символизирует о том, что токи в p-n-p транзисторах направлены в сторону, противоположную той, которую можно ожидать, исходя из названия.
Таблица 1. Предельные значения параметров S9015.
Обозначение | Параметр | Значение | |
---|---|---|---|
VCBO (UCB max) | Напряжение коллектор-база, В | -50 | |
VCEO(UCE max) | Напряжение коллектор-эмиттер, В | -45 | |
VEBO (UEB max) | Напряжение эмиттер-база (обратное), В | -5 | |
IC (ICmax) | Ток коллектора, мА | -100 | |
PC (PC max) | Рассеиваемая мощность, Вт | SOT-23 | 0,2 |
TO-92 | 0,4 | ||
Tj (tjmax) | Температура кристалла, °С | 150 | |
Tstg | Температура хранения, °С | -55…+150 |
Электрические характеристики
В следующей таблице приведены основные параметры, используемые при расчете электрических схем.
Таблица 2. Электрические параметры S9015.
Обозначение | Параметр | Условия измерений | Значение | |
---|---|---|---|---|
Мин. | Макс. | |||
V(BR)CBO | Напряжение пробоя к-б, В | IC=100 µA, IE=0 | -50 | |
V(BR)CEO | Напряжение пробоя к-э, В | IC=100 µA, IB=0 | -45 | |
V(BR)EBO | Напряжение пробоя э-б, В | IE=100 µA, IC=0 | -5 | |
ICBO | Обратный ток коллектора, µA | VCB =50 В, IE=0 | -0,05 | |
IEBO | Обратный ток эмиттера, µA | VEB =5 В, IC=0 | -0,05 | |
hFE (h21) | Коэффициент усиления | VCE =-5В, IC =-1мА | 60 | 1000 |
VCE(sat) (UCEsat) | Напряжение насыщения к-э, мВ | IC=-100 мA, IB =-10мA | -0,3 | |
VBE(sat) (UBEsat) | Напряжение насыщения б-э, мВ | IC=-100 мA, IB =-10мA | -1 | |
fT | Граничная частота, МГц | VCE =-5В, IC =-10мA, f=30 MГц | 150 |
Примечание.
- Измерение параметров проводилось при температуре окружающей среды 25 °С. Предельно допустимые значения (таблица 1) указаны для тех же условий.
- В первом столбце обеих таблиц в скобках указаны обозначения, принятые в соответствии с ГОСТ 15172-70.
Производители
DataSheet от транзистора S9012 можно скачать от фирм которые занимаются их производством: SeCoS Halbleitertechnologie, Galaxy Semi-Conductor Holdings, Jiangsu Changjiang Electronics Technology, Jiangsu High diode Semiconductor, KEC Semiconductor, Weitron Technology, Nanjing International Group, Tiger Electronic, SHENZHEN SLS TECHNOLOGY, Diode Semiconductor Korea, Daya Electric Group, SHIKE Electronics, SHENZHEN KOO CHIN ELECTRONICS, GUANGDONG HOTTECH INDUSTRIAL, DONGGUAN YOU FENG WEI ELECTRONICS, Shenzhen Jin Yu Semiconductor.
На отечественном рынке данные изделия представлены несколькими компаниями: Weitron Technology, KEC Semiconductor.
Корпус и цоколевка
Транзистор выпускается в корпусах двух вариантов:
- SOT-23 – предназначен для поверхностного монтажа и представляет собой параллелепипед размером 3,0 х 1,4 х 1,0 мм, на одну из длинных сторон которого выведены две ножки, на другую – одна. Если смотреть на корпус со стороны надписи, при этом внизу находится сторона с двумя выводами, то, начиная с правой нижней ножки, выводы по часовой стрелке пойдут в таком порядке – эмиттер, база, коллектор.
- ТО-92 – пластмассовый цилиндр, усеченный с одной стороны, на торце которого закреплены три вывода, находящиеся в одной плоскости. Если смотреть со стороны среза, то последовательность следующая (слева направо) – эмиттер, база, коллектор. Вариант предназначен для монтажа на плату навесным способом.
По электрическим параметрам исполнения в различных корпусах отличаются лишь величиной допустимой мощности рассеяния.
Технические характеристики
При проектировании нового электронного устройства в первую очередь следует обратить внимание на предельно допустимые характеристики используемых транзисторов. Если один или несколько значений превысят их, то прибор выйдет из строя
Поэтому надо чтобы рабочие значения параметров при эксплуатации были на 20 % меньше максимальных. Для S9012, согласно технической документации от разных производителей, они имеют такие величины:
- наибольшее возможное напряжение между коллектором и базой VCBO (Uкб max) = -40 В;
- предельно допустимое напряжение между коллектором и эмиттером VCEO (Uкэ max) = -25 В;
- максимально возможное напряжение между эмиттером и базой VEBO (Uэб max) = -5 В;
- предельно возможный постоянный ток коллектора IC (Iк max) = -500 мА;
- максимально допустимая мощность, рассеиваемая на коллекторе РС (Рк max) = 625 мВт;
- наибольшая возможная температура на кристалле TС до +150ОС;
- диапазон рабочих температур Tstg = -55 … 150ОС;
Выше приведены данные для изделий, выполненных в корпусе ТО-92. Устройства в SOT-23 имеют меньшую допустимую мощность рассеивания 300 мВт. Некоторые фирмы-производители в своей документации пишут разные значения для максимального напряжения коллектор-эмиттер VCEO (Uкэ max). Например у компании Nanjing International Group оно равно 30 В, а у фирмы Tiger Electronic – 20 В.
Электрические параметры
Рассмотрим электрические параметры S9012. Они не менее важны для инженера, занимающегося разработкой устройств на данном транзисторе. Их значения также тестировались в лаборатории при температуре +25ОС:
Классификация по hfe
Транзистор S9012 делится на несколько классов, в зависимости от коэффициента передачи тока hfe1 измеренного, при VCE (Uкэ) = 1В и IC (Iк) =50 мА. Большинство компаний подразделяют свои изделия на три класса: L с коэффициентом передачи тока от 120 до 200, H от 200 до 350 и J от 300 до 400. Однако некоторые, например Jiangsu High diode Semiconductor (для своей продукции в корпусе ТО-92) и Weitron Technology делят свои изделия на шесть категорий:
Категория | D | E | F | G | H | I |
---|---|---|---|---|---|---|
hfe1 | 64-91 | 78-112 | 96-135 | 112-166 | 144-202 | 190-300 |
Комплементарная пара
У рассматриваемого устройства существует комплементарная пара, рекомендуемая всеми фирмами-производителями — S9013.
Транзисторы BC556, BC557, BC558, BC559, BC560 с буквами A, B, C.
Т ранзисторы BC556 – BC560 – кремниевые, высокочастотные усилительные общего назначения, структуры – p-n-p. Корпус пластиковый TO-92B. Маркировка буквенно – цифровая.
Наиболее важные параметры.
Постоянная рассеиваемая мощность(Рк т max ) – 500 мВт.
Предельная частота коэффициента передачи тока ( fh21э )транзистора для схем с общим эмиттером – 300 МГц;
Максимальное напряжение коллектор – эмиттер – У транзисторов BC556 65в. У транзисторов BC557, BC560 45в. У транзисторов BC558, BC549 30в.
Максимальное напряжение коллектор – база – У транзисторов BC556 80в. У транзисторов BC557, BC560 50в. У транзисторов BC558, BC559 30в.
Максимальное напряжение эмиттер – база – 5в.
Коэффициент передачи тока: У транзисторов BC556A, BC557A, BC558A, BC559A, BC560A – от 110 до 220. У транзисторов BC556B, BC557B, BC558B, BC559B, BC560B – от 200 до 450. У транзисторов BC556C, BC557C, BC558C, BC559C, BC560C – от 420 до 800.
Максимальный постоянный ток коллектора – 100 мА.
Напряжение насыщения коллектор-эмиттер при токе коллектора100мА, базы 5мА – не выше 0,6в.
Напряжение насыщения база-эмиттер при токе коллектора 100мА, базы 5мА – 0,9в.
Транзисторы комплиментарные BC556, BC557, BC558, BC559, BC560 – BC546, BC547, BC548, BC549, BC550.
BC556, BC557, BC558, BC559, BC560 встречаются в самых различных схемах. Эти транзисторы успешно используют, как для усиления сигналов звуковой частоты, так и в радиочастотных каскадах. Пример – популярная схема переговорного устройства(уоки – токи) на 27мГц.
Схема состоит из двух компонентов – LC генератора(емкостная трехточка) на частоту 27мГц и усилителя звуковой частоты с двухтактным выходным каскадом. Режимы прием – передача переключаются с помощью переключателя В1. В режиме передачи миниатюрный громкоговоритель переключается с выхода УЗЧ на вход и используется как динамический микрофон. Усиленный сигнал поступает на генератор 27мГц, производя модуляцию основной частоты.
В режиме приема схема работает как сверхрегнератор с очень большим усилением радиосигнала и прямым преобразованием его модуляции в сигнал звуковой частоты, после усиления в УЗЧ поступающий на громкоговоритель. В LC генераторе применен BC547(VT1), в усилителе звуковой частоты два BC547(VT2 – VT5) и два комплементарных BC557(VT3 – VT4). Все транзисторы лучше брать с буквой C(коэфф. усиления от 450). Резисторы можно взять любого типа с мощностью от 0,1 ватта, за исключением R3 – его мощность должна быть не менее 0,25 ватт.
Конденсаторы C1 – C11 слюдяные, C12 – C13 – оксидные(электролитические), любого типа. Катушка генератора L1 – 4 витка провода ПЭЛ -0,25 с отводом от одного витка, намотанная на каркасе диаметром 0,4 см, с подстроечным стержнем из феррита(от малогаб. импортного приемника). Катушка L2 – 1,5 витка на том же каркасе, тем же проводом. Антенной служит безкаркасная катушка – пружина диаметром 0,5 см содержащая 160 – 170 плотно намотанных витков провода ПЭВ 0,5 (виток, к витку). Длина такой антенны получается от 8 до 10см.
Использование каких – либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».
12 шт. из магазина г.Ижевск2328 шт. со склада г.Москва,срок 3-4 рабочих дня
− +
В корзину
PNP транзистор общего применения
ХарактеристикиТехнические ∙ Корпус TO-92 ∙ Распиновка CBE
Электрические ∙ Мощность 0.5Вт ∙ Ток коллектора -0.1А ∙ Обратный ток коллектор-база -0.015uA ∙ Напряжение эмиттер-база -5В ∙ Напряжение коллектор-эмиттер 45В ∙ Напряжение коллектор-база -50В ∙ Hfe min 420 ∙ Hfe max 800
Общие ∙ Производитель Semtech
Аналоги
В таблице приведены пригодные для замены S9015 p-n-p транзисторы и их основные параметры.
Тип | VCEO, В | IC, мA | PC, мВт | hFE | fT, МГц | Корпус | Цоколевка (слева направо) |
---|---|---|---|---|---|---|---|
S9015 | -45 | -100 | 450 (200) | 200-1000 | 150 | ТО-92, SOT-23 | эбк |
Российское производство | |||||||
КТ3107 | 20-45 | 100 | 300 | 70 – 800 | 250 | ТО-92 | кбэ |
КТ6112 | 45 | 100 | 450 | 60 – 600 | 100 | ТО-92 | кбэ |
Импорт | |||||||
2N5401C | -150 | -600 | 625 | 50 – 240 | 100 – 300 | ТО-92 | экб |
BC320 | -45 | -150 | 310 | 70 – 800 | 180 | ТО-92 | эбк |
HS733 | -50 | -150 | 250 | 70 –700 | 180 | ТО-92 | эбк |
KTC9015 | -50 | -150 | 625 | 60 – 600 | 100 | ТО-92 | эбк |
2SA1020 | -50 | -2000 | 900 | 70 – 240 | 100 | TO-92MOD | экб |
2SA1318 | -50 | -200 | 500 | 100 – 560 | 200 | ТО-92 | экб |
KSP56 | -80 | 500 | 625 | от 50 | 50 | ТО-92 | эбк |
KSA733 | -50 | -150 | 250 | 40 – 700 | 180 | ТО-92 | эбк |
Примечание.
- Значение VCEO КТ3107 определяется буквой, следующей за последней цифрой.
- Корпус TO-92MOD отличается от ТО-92 высотой (8 мм вместо 4 мм) и наличием на ножках расширений – в 2 мм от поверхности корпуса.
- Источником данных для таблицы послужили даташиты компаний-производителей.
KSP92 MOSFET — описание производителя. Даташиты. Основные параметры и характеристики. Поиск аналога. Справочник
Наименование прибора: KSP92
Тип транзистора: MOSFET
Полярность: P
Максимальная рассеиваемая мощность (Pd): 1.5
W
Предельно допустимое напряжение сток-исток |Uds|: 240
V
Предельно допустимое напряжение затвор-исток |Ugs|: 20
V
Пороговое напряжение включения |Ugs(th)|: 2
V
Максимально допустимый постоянный ток стока |Id|: 0.18
A
Максимальная температура канала (Tj): 150
°C
Выходная емкость (Cd): 20
pf
Сопротивление сток-исток открытого транзистора (Rds): 18
Ohm
Тип корпуса:
KSP92
Datasheet (PDF)
..1. Size:63K fairchild semi ksp92 ksp93.pdf
KSP92/93High Voltage TransistorTO-9211. Emitter 2. Base 3. CollectorPNP Epitaxial Silicon TransistorAbsolute Maximum Ratings Ta=25C unless otherwise noted Symbol Parameter Value UnitsVCBO Collector-Base Voltage : KSP92 -300 V: KSP93 -200 VVCEO Collector-Emitter Voltage : KSP92 -300 V: KSP93 -200 VVEBO Emitter-Base Voltage -5 VIC Collector Current -500 mAPC Col
..2. Size:58K samsung ksp92.pdf
KSP92/93 PNP EPITAXIAL SILICON TRANSISTORHIGH VOLTAGE TRANSISTORTO-92ABSOLUTE MAXIMUM RATINGS (T =25 )A Characteristic Symbol Rating UnitCollector-Base Voltage : KSP92 VCBO -300 V: KSP93 -200 VCollector-Emitter Voltage : KSP92 VCEO -300 V: KSP93 -200 VEmitter-Base Voltage VEBO -5 VCollector Current IC -500 mACollector Dissipation (TA=25 ) PC 625 mWmW/ Derate above 2
..3. Size:180K onsemi ksp92 ksp93.pdf
Is Now Part ofTo learn more about ON Semiconductor, please visit our website at www.onsemi.comPlease note: As part of the Fairchild Semiconductor integration, some of the Fairchild orderable part numbers will need to change in order to meet ON Semiconductors system requirements. Since the ON Semiconductor product management systems do not have the ability to manage part nomenclatur
..4. Size:48K kexin ksp92.pdf
SMD Type ICSMD Type TransistorsP-channel enhancement modevertical D-MOS transistorKSP92SOT-223Unit: mm3.50+0.26.50+0.2 -0.2-0.2FeaturesLow threshold voltage VGS(th)+0.20.90-0.23.00+0.1-0.1Direct interface to C-MOS, TTL,etc.7.00+0.3-0.3High-speed switching 4No secondary breakdown.1 gate1 2 30.70+0.1-0.12,4 drain2.94.63 sourceAbsolute Maxi
0.1. Size:288K feihonltd ksp92a.pdf
TRANSISTOR KSP92A MAIN CHARACTERISTICS FEATURES IC -500mA Epitaxial silicon VCEO -300V High switching speed PC 625mW KSP42A Complementary to KSP42A RoHS RoHS product APPLICATIONS High frequency switch power supply Commonly power amplifier
