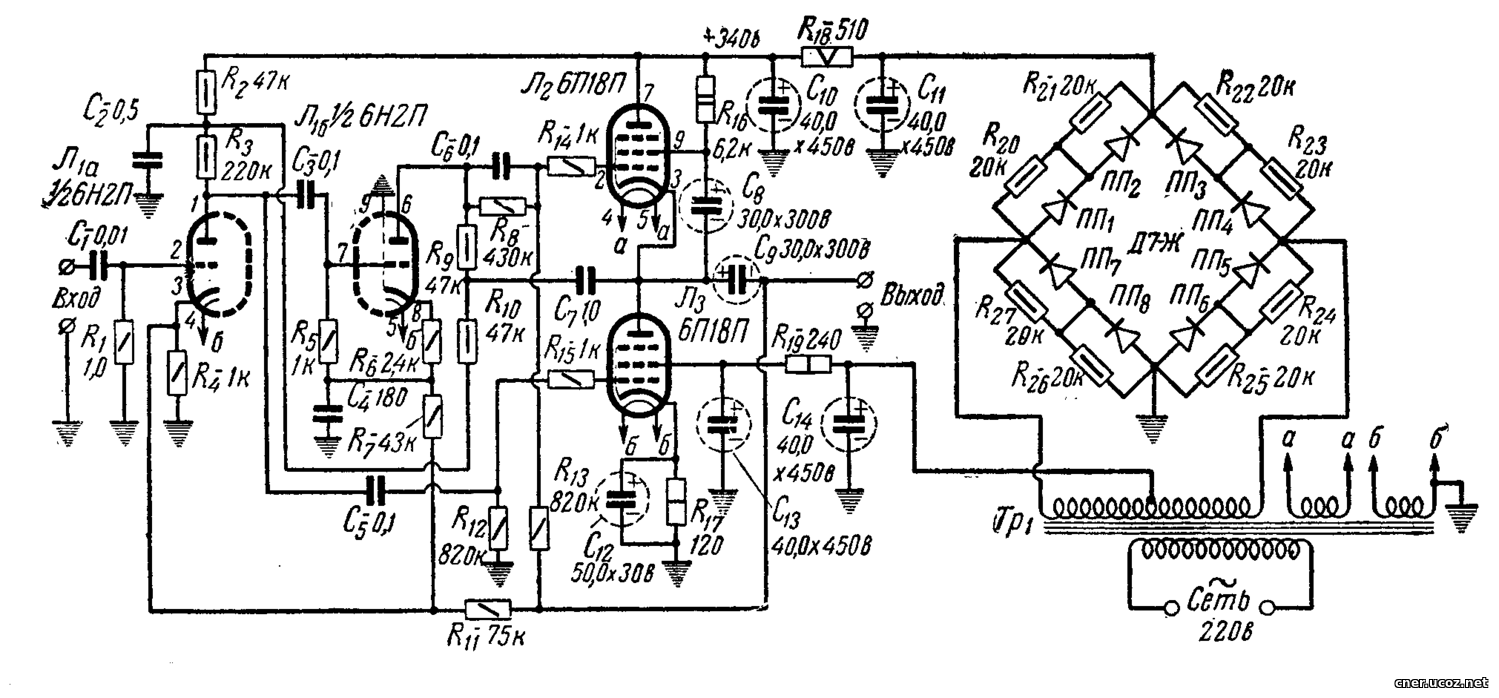

6н16б усилитель схема без выходного трансформатора

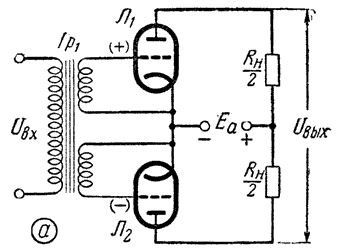

Двухтактные ламповые усилители PPPP — сокращенное от Push-Pull («тяни-толкай»).

2.5Вт. Триодный усилитель класса В на лампах 6Н6П, 6Н2П.
3.5Вт. Ламповый усилитель на 6Н6П, 6Ф1П.
7.5Вт. Двухтактный усилитель на
лампе 6Н9С.
6Вт. Простой двухтактный ламповый усилитель на
6П14П.
6Вт. Двухтактный усилитель класса А на лампах 6П6С.
10Вт. Двухтактный усилитель на 6Ф3П.

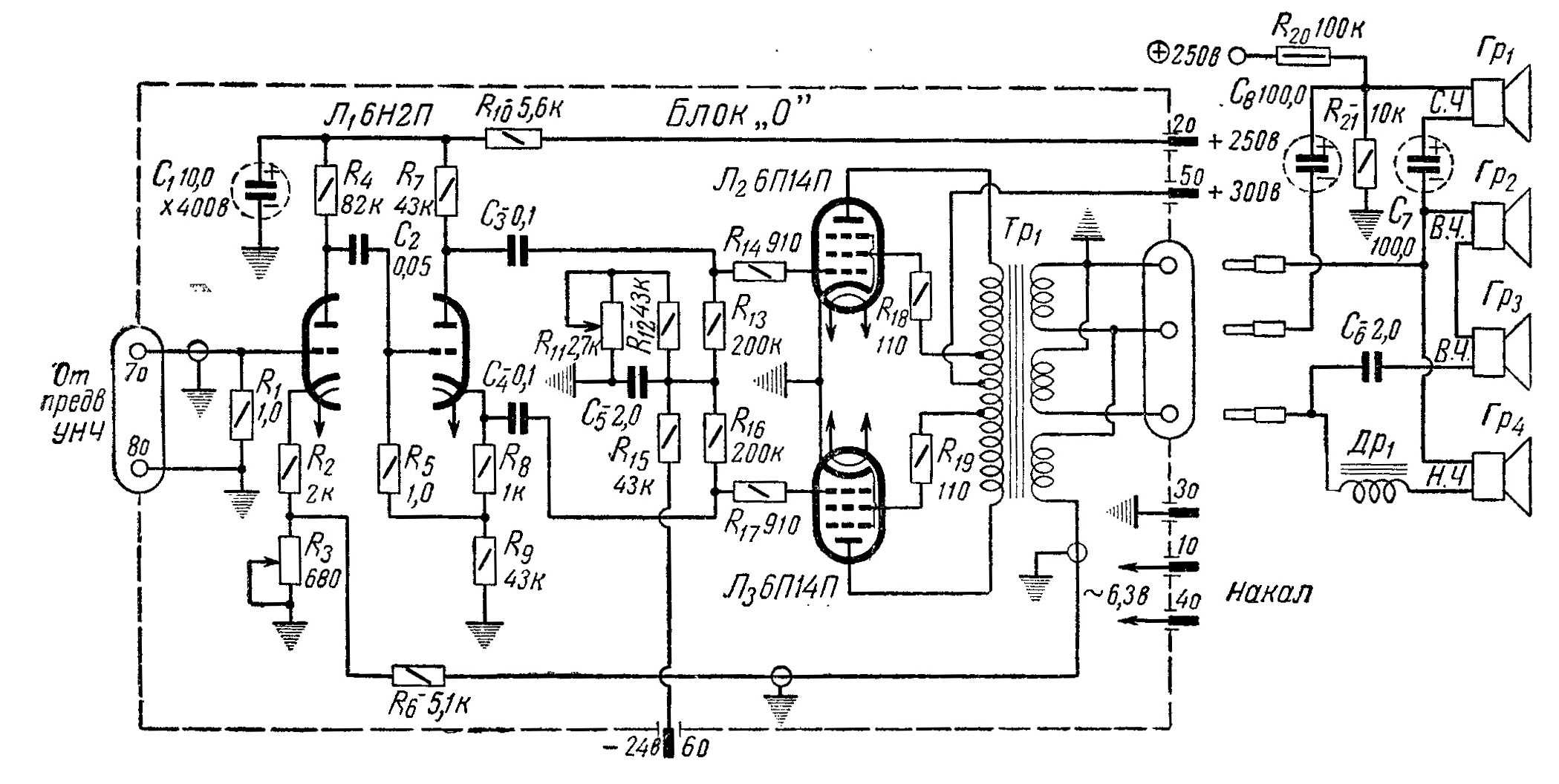

12Вт. Ламповый УНЧ с ультралинейным оконечным каскадом на
6П14П.
12Вт. Ультралинейный ламповый усилитель на 6П14П, 6Н2П.
15Вт.
Двухтактный УНЧ на 6П3С, EL34.
16Вт. Миниатюрный УНЧ на 6П36С.
20Вт. Двухтактный ламповый усилитель на 6П36С.
20Вт. Двухтактный усилитель на лампах 6П36С и 6Н1П.
22Вт. Ультралинейный двухтактный усилитель на лампах 6П3С и 6Н8П.
25Вт. Двухтактный ламповый усилитель на ГУ-50
80Вт. Ультралинейный двухтактный УНЧ на четырех лампах 6П3С и 6Н8П.
200…400Вт. Мощный двухтактный усилитель на
лампах 6Р3С или 6П45С.
Двухтактный усилитель на 6С4С.
Двухтактный ламповый усилитель начального уровня на 6П18П, 6П43П
Двухтактный УНЧ канала на лампах 6П45С
Ультралинейный усилитель на
6П14П, 6Н1П с микрофонным входом.

DIY: Ламповый усилитель на 100Вт

Как оказалось, сделать не сложно. Уже довольно давно я задумывался на тему сборки лампового усилителя. Несмотря на то, что познаний в области ламповой схемотехники у меня практически никаких нет, покупать готовый не хотелось. И не являясь фанатичным любителем теплого лампового звука, для меня был интересен сам процесс сборки. Самым сложным оказалось — найти выходные трансформаторы. Себе купил уже готовые от усилителя ТУ-100М. Схему почти полностью повторил как на ТУ-100М с небольшими изменениями. Вся теория очень хорошо расписана тут и тут.

Сборку корпуса начал с каркаса, который сделал из алюминиевого профиля. C запасом по прочности немного переборщил.

Верхнюю часть корпуса сделал из 3мм. стали Отверстия для трансформаторов и ламп были вырезаны лазером.

Дно вырезано из 2мм. стали с вентиляционными отверстиями.

Переднею панель сделал из вот такого куска алюминия.

После шлифовки:

Вырезанная и готовая.

Электрическая схема. Оконечный усилитель собран по двухтактной схеме на двух лампах Г-807(широко распространена).

Предварительный усилитель содержит два каскада усиления, собранных на двойном триоде 6Н9С(зарубежный аналог 6SL7, особенно ценятся лампы Московского Электролампового завода выпуска 50-х годов).

Достоинства 6Н9С: 1)Лампа изначально разработана для звукового применения. 2)Два триода в баллоне. 3)Высокая линейность. 4)Широкое распространение, невысокая цена. Недостатки: 1)Высокое внутреннее сопротивление.

Предоконечный усилитель (промежуточное звено между однотактным и двухтактным усилителями) собран по фазоинверсной схеме на двойном триоде 6Н9С, основное назначение –формирование из входного сигнала двух взаимно противофазных, равных по амплитуде сигналов. В схеме ТУ-100М лампа усиливает входной сигнал и усиленное ею напряжение поступает на сетку лампы первого плеча двухтактного усилителя. Часть выходного напряжения первой лампы фазоинверсного усилителя подается на вход второй лампы этого усилителя. Напряжение, усиленное второй лампой фазоинверсного усилителя, поступает на сетку лампы второго плеча двухтактного усилителя. Т.о. для первого плеча двухтактного усилителя сигнал проходит через одну лампу, а для второго через две.

Необходимо чтобы напряжение, подаваемое на вход первого плеча, было бы равно напряжению на вход второго плеча. Попробовал немного другую схему, с измененным фазоинверсным каскадом. Нарисовал в painte) Преимущества: 1) Пониженные требования к фильтрации напряжения питания. 2) Крайне низкий уровень шумов. 3) Равные выходные напряжения плеч.

Панельки для ламп 6Н9С.

В корпусе усилителя собран ЦАП с возможностью подключения к компьютеру по USB.

Первый, наладочный вариант.

Экраны трансформаторов были вырезаны из 2мм стал.

После подгонки напильником.

После шлифовки.

Покраска корпуса лаком.

Готовый блок.

еще немного фотографий Оранжевое свечение накалов и создаёт приятную атмосферу при прослушивании, которая присуща усилителям на лампах.

Стоимость. Трансформаторы, радиолампы Г807, панельки под лампы – 5000руб. (avito.ru) Радиолампы 6Н9С (4шт.) – 560руб. (Радиомагазин ) Алюминиевый профиль для каркаса — 1500руб. брал с запасом (Леруа Мерлен) 3мм стальной лист с лазерной резкой отверстий для трансформатора – 700руб. Дно с вырезанными вентиляционными отверстиями – 700руб. Экраны для трансформаторов – 3300руб. Конденсаторы и разная мелочь – 3000руб. Расходные материалы -1000руб. Итого: 15760руб. в общем, потратил примерно 3 свои стипендии.

В завершение хочу сказать, что высокие напряжения слишком коварны. В ламповых конструкциях используются опасные для жизни напряжения. При работе со схемами будьте предельно внимательны и осторожны! Опасность представляет даже устройство, отключенное от электрической сети — конденсаторы могут хранить заряд долгое время, сам несколько раз убеждался в этом). Ставил каждый раз галочку, когда конденсаторы разряжались на меня. Бодрит!

Лампы 6-вольтовой серии

Также это изделие может называться: tube of 6-volt series.

Лампа 6-вольтовой серии предназначены для усиления токов, напряжений, мощности, а также для детектирования токов высокой частоты.

Лампы имеют следующие доступные к заказу модификации:

Маркировка	Количество	Маркировка	Количество
Частотно-преобразовательные лампы	Двойные тетроды и пентоды
6А2П	400 шт.	6Р2П	269 шт.
6А7	120 шт.	6Р3С-1	72 шт.
6А8	79 шт.	6Р4П	321 шт.
Диод-пентоды	Триод-пентоды
6Б8	122 шт.	6Ф1П	950 шт.
Лампы с вторичной эмиссией	6Ф3П	50 шт.
6В1П	71 шт.	6Ф4П	600 шт.
6В2П	55 шт.	6Ф5П	400 шт.
6В3С	11 шт.	6Ф6С	10 шт.
Диод-триоды	6Ф12П	518 шт.
6Г2	156 шт.	Двойные диоды
6Г7	16 шт.	6Х2П	1407 шт.
Триод-гептоды	6Х2П-ЕВ	2113 шт.
6И1П	400 шт.	6Х6С	869 шт.
6И1П-ЕВ	200 шт.	6Х7Б	18 шт.
Пентоды с удлиненной характеристикой	6Х7Б-В	11 шт.
6К3	386 шт.	6Х7Б-ВР	12 шт.
6К4	17 шт.	Тетроды
6К4П	70 шт.	6Э5П	123 шт.
6К4П-ЕВ	1704 шт.	6Э5П-И	153 шт.
6К4П-ЕР	593 шт.	6Э6П-ДР	144 шт.
6К6А-В	10 шт.	6Э6П-Е	180 шт.
6К7	89 шт.	6Э12Н-В	110 шт.
6К13П	1100 шт.	6Э15П	174 шт.
Лампы с поперечным отклонением луча
6Л7	18 шт.

Условные обозначения

Лампа 6-вольтовой серии 6А(Б, В, Г, И, К, Л, Р, Ф, Х, Э)1А(Б, Г, Д, К, Л, Н, П, С)-В(Д, Е, И, Р), где:

6 — число, определяющее напряжение накала лампы в вольтах (округленно).

Тип лампы:

— А — частотно-преобразовательная лампа (6А2П, 6А7, 6А8);

— Б — диод-пентод (6Б8);

— В — лампа со вторичной эмиссией (6В1П, 6В2П, 6В3С);

— Г — диод-триод (6Г2, 6Г7);

— И — триод-гептод (6И1П, 6И1П-ЕВ);

— К — пентод с удлиненной характеристикой (6К3, 6К4, 6К4П, 6К4П-ЕВ, 6К4П-ЕР, 6К6А-В, 6К7, 6К13П);

— Л — лампа с поперечным отклонением луча (6Л7);

— Р — двойной тетрод и двойной пентод (6Р2П, 6Р3С-1, 6Р4П);

— Ф — триод-пентод (6Ф1П, 6Ф3П, 6Ф4П, 6Ф5П, 6Ф12П, 6Ф6С);

— X — двойной диод (6Х2П, 6Х2П-ЕВ, 6Х6С, 6Х7Б, 6Х7Б-В, 6Х7Б-ВР);

— Э — тетроды (6Э12Н-В, 6Э5П, 6Э5П-И, 6Э6П-ДР, 6Э6П-Е, 6Э15П).

1 — число порядкового номера триода (все возможные варианты приведены в таблице с модификациями).

Конструктивное оформление лампы:

— А — стеклянная оболочка сверхминиатюрных ламп (диаметр баллона — от 4 мм до 8 мм);

— Б — стеклянная оболочка сверхминиатюрных ламп (диаметр баллона — от 8 мм до 10,5 мм);

— Г — стеклянная оболочка сверхминиатюрных ламп (диаметр баллона — не менее 10,5 мм);

— Д — металлостеклянная оболочка с дисковыми впаями;

— К — керамическая оболочка;

— Л — замковый цоколь, устраняющий выпадание лампы из гнезда;

— Н — металлокерамическая оболочка миниатюрных и сверхминиатюрных ламп;

— П — стеклянная оболочка миниатюрных (пальчиковых) ламп (диаметр баллона 19 мм и 22,5 мм);

— С — стеклянная оболочка с цоколем или без цоколя (диаметр баллона — не менее 24 мм).

Лампы, отличающиеся от основных типов дополнительными свойствами:

— В — лампы повышенной надежности и механической прочности;

— Д — лампы особо долговечные (долговечность — не менее 10 000 ч);

— Е — лампы повышенной долговечности (долговечность — от 3000 ч до 10 000 ч);

— И — лампы, предназначенные для работы в импульсном режиме;

— Р — лампы повышенной надежности.

Приемно-усилительные лампы представляют собой электровакуумные приборы, состоящие из нескольких электродов-анода, катода и сетки, заключенных в газонепроницаемую оболочку (баллон), внутри которой создан вакуум.

Варианты исполнения ламп 6-вольтовой серии в зависимости от вида приёмки:

— отдел технического контроля — ОТК;

— особо стойкие — ОС;

— приемка заказчика — ПЗ;

— военная приемка — ВП.

Список литературы, которая не помешает.

В.Ф.Власов. Электровакуумные приборы. Связьиздат. Москва.
1949г.

Г.С.Цыкин. Трансформаторы низкой частоты. Расчет и
конструирование. Связьиздат. Москва. 1937г.

С.Н.Кризе. Усилители низкой частоты. Связьиздат. Москва.
1948 г.

Р.Лэнди, Д.Дэвис и А.Альбрехт.Справочник радиоинженера.
Госэнергоиздат. М-Л. 1961 г. Трансформаторы усилительной и измерительной
аппаратуры. В.К.Кузнецов, Б.Г.Оркин, Ю.С.Русин. Энергия. Ленинград. 1969г.

А.М.Бройде, Ф.И.Тарасов. Справочник по электровакуумным и
полупроводниковым приборам. Госэнергоиздат, серия МРБ. Ростовское книжное
издательство. 1962 г. А.М.Бонч-Бруевич. Применение электронных ламп в
экспериментальной физике.Изд. 3-е. Госиздат технико-теоретической литературы.
Москва. 1965 г.

Приемно-усилительные лампы повышенной надежности.
Справочник.»Советское Радио». Москва. 1962 г.

Электровакуумные приборы.Справочник. Госэнергоиздат. М-Л. 1956
г.

Ю.А.Кацман. Электронные лампы. «Высшая школа». Москва.
1979 г.

Б.Б.Гурфинкель. Приемно-усилительные электронные лампы.
Госэнергоиздат. М-Л. 1949 г.

Г.С.Векслер. Электропитание спецаппаратуры (звуковой).
«Вищашкола». Киев. 1975 г.

Цыкин Г.С. Усилительные устройства. — Москва, «Связь»,
1971 г.

Каталог электронных ламп.Брудна. Й.Поустка. Госиздат тех.
лит. Прага. 1957 г.

Кроме указанных здесь источников, естественно, и те, что
приведены в статьях NN 1 и 2 «Вестника». В серии МРБ издательства «Энергия»
только что, в 1997 году вышла книжка Г.С.Гендина — «Высококачественные ламповые
усилители звуковой частоты». Рекомендуем!

А. Белканов, Вестник А.Р.А. №3

Подборка простых УНЧ на ИМС серии TDA

УМЗЧ на ИМС TDA7053

Ниже приведена принципиальная схема усилителя с выходной мощностью до 1 Вт на канал, собранного на одной интегральной микросхеме TDA7053 производства фирмы Philips в корпусе DIP-16, а также двух переменных резисторов, двух керамических и одного оксидного конденсаторов. Особенностью усилителя является наличие в каждом канале не одной, а двух динамических головок сопротивлением по 8 Ом. Здесь возможно использование самых распространенных головок 1ГД-40 старого производства или подобных по конструкции головок с эллиптическим диффузором, например 2ГДШ-2-8. Другой особенностью усилителя является то, что его выходы нигде не соединены с общим проводом питания. Это характерно для мостовых усилителей мощности с бесконденсаторным выходом.

С регулятором громкости:

Без регулятора громкости:

Интегральная микросхема рассчитана на работу при напряжении питания 3-15 В и токе покоя около 5 мА. Минимальное сопротивление нагрузки — 8 Ом.

эскизы Печатных плат:

УМЗЧ на ИМС К174УН14 (TDA2003) Ниже дана принципиальная схема самого простого, надежного, экономичного и широко распространенного в промышленной аппаратуре усилителя мощности звуковой частоты на отечественной интегральной микросхеме К174УН14, имеющей десятки аналогов за рубежом, среди которых самым популярным является ТДА2003. Микросхема предназначена для работы при напряжении источника питания 8-18 В и сопротивлении нагрузки не менее 2 Ом. При этом достигается равномерное усиление сигнала в полосе частот 30 Гц — 20 кГц, а ток покоя составляет 40-60 мА. Чувствительность усилителя — около 50 мВ. Микросхема снабжена собственным теплоотводом, допускающим работу с выходной мощностью не более 2 Вт. Для получения большей мощности обязательно требуется установка дополнительного пластинчатого либо ребристого или игольчатого теплоотвода.

УМЗЧ на ИМС К174УН20 (TDA2004)

Стереофонический усилитель на основе микросхемы К174УН20 (TDA2004). Он обеспечивает выходную мощность 4 Вт по каждому каналу при напряжении питания 12 В и сопротивлении нагрузки 4 Ом. При увеличении сопротивления нагрузки до 8 Ом в каждом канале выходная мощность уменьшается до 2,2 Вт на канал при том же напряжении питания.

УМЗЧ на ИМС TDA7370

Двухканальный усилитель мощности звуковой частоты на одной интегральной микросхеме фирмы Philips TDA7370. При наличии дополнительного теплоотвода и достаточно мощном источнике напряжения постоянного тока 12 В он способен развивать номинальную выходную мощность по каждому каналу 10 Вт при коэффициенте нелинейных искажений 1%. И приятная особенность — почти не требует обвеса.

УМЗЧ на ИМС TDA7240A

Главное отличие его от предыдущего в том, что имеется только один канал усиления на 20 Вт. Такой усилитель потребляет большой ток (до 3,5 А), поэтому его можно питать или от достаточно мощного выпрямителя, или от автомобильного аккумулятора напряжением 13,6 В.
