Преимущества использования транзистора Mje13009
1. Высокая мощность и эффективность: Транзистор Mje13009 способен обеспечивать высокую мощность при работе с высокими напряжениями, что делает его идеальным для использования в устройствах с высокой нагрузкой. Он также обладает высокой эффективностью, что позволяет сократить потери энергии и повысить энергетическую эффективность системы.
2. Надежность и долговечность: Транзистор Mje13009 имеет высокую надежность и долговечность, что обеспечивает стабильную и долгосрочную работу устройств, в которых он используется. Он может выдерживать высокие температуры и имеет малую вероятность отказа при правильной эксплуатации.
3. Широкий диапазон работы: Транзистор Mje13009 может работать в широком диапазоне напряжений и токов, что позволяет его использовать в различных типах схем и приложений. Он также обладает низкими потерями мощности, что предотвращает перегрев и повышает эффективность работы системы.
4. Простота в использовании: Транзистор Mje13009 легко устанавливается и подключается к другим компонентам системы. Он имеет стандартные размеры и пин-конфигурацию, что упрощает его интеграцию в различные устройства и печатные платы.
5. Широкое применение: Транзистор Mje13009 находит применение во многих областях, включая источники питания, усилители звука, инверторы, сварочные аппараты и другие электронные устройства. Его высокие характеристики делают его предпочтительным выбором для различных проектов и приложений.
Справка об аналогах биполярного низкочастотного npn транзистора MJE13009.
Эта страница содержит информацию об аналогах биполярного низкочастотного npn транзистора MJE13009 .
Перед заменой транзистора на аналогичный, !ОБЯЗАТЕЛЬНО! сравните параметры оригинального транзистора и предлагаемого на странице аналога. Решение о замене принимайте после сравнения характеристик, с учетом конкретной схемы применения и режима работы прибора.
Можно попробовать заменить транзистор MJE13009 транзистором 2SC2335;
транзистором 2SC3346; транзистором 2SC3306; транзистором 2SC2898; транзистором 2SC3257; транзистором BUL74A; транзистором BUW72; транзистором 2SC3346; транзистором 2SC3306; транзистором 2SC2898; транзистором 2SC3257;
Характеристики транзисторов 13007 13009
Вот основные характеристики и особенности этих транзисторов:
-
Тип: оба транзистора относятся к типу NPN (негативно-позитивно-негативный) транзисторов.
-
Максимальное напряжение коллектора: для транзистора 13007 это 400 В, для транзистора 13009 — 600 В. Это значит, что транзистор 13009 может выдерживать большее напряжение на коллекторе по сравнению с 13007.
-
Максимальный коллекторный ток: для транзистора 13007 это 8 А, для транзистора 13009 — 12 А. Транзистор 13009 может выдерживать больший ток на коллекторе по сравнению с 13007.
-
Максимальная мощность рассеяния: для обоих транзисторов это 50 Вт. Это значит, что мощность, которую можно рассеять на транзисторе без перегрева, не должна превышать это значение.
-
Корпус: оба транзистора доступны в корпусе TO-220, который обеспечивает хорошую теплопроводность и удобство монтажа.
Помимо этих основных характеристик, транзисторы 13007 и 13009 также имеют множество других параметров, которые могут быть важны в конкретных приложениях. При выборе транзистора необходимо учитывать требования схемы и задачи, для которых он будет использоваться.
Технические характеристики транзистора Mje13009
Ниже приведены основные технические характеристики транзистора Mje13009:
| Параметр | Значение |
|---|---|
| Тип | NPN |
| Максимальное напряжение коллектор-эмиттер (Vceo) | 400 В |
| Максимальный ток коллектора (Ic) | 12 А |
| Максимальная мощность коллектора (Pc) | 100 Вт |
| Максимальная рабочая частота (fT) | ≥ 3 МГц |
| Коэффициент усиления тока (hfe) | ≥ 10 |
Транзистор Mje13009 обычно применяют в преобразователях, стабилизаторах, инверторах, силовых блоках и других устройствах, где требуется коммутация больших токов и высокая мощность. Он обеспечивает надежную работу и стабильную производительность в широком диапазоне рабочих условий.
Аналоги для замены транзистора mje13009
Транзистор mje13009 обеспечивает высокую мощность и надежность в различных электронных устройствах. Однако, в некоторых случаях может потребоваться замена этого транзистора на аналог отечественного производства. Для замены можно использовать следующие аналоги:
- KT819: КТ819 — это высокочастотный кремниевый PNP транзистор общего назначения. Он имеет аналогичные электрические параметры и может использоваться вместо mje13009. Однако, перед заменой необходимо убедиться в совместимости питающих напряжений и токов.
- КТ829: КТ829 — это кремниевый PNP транзистор, который также может быть использован вместо mje13009. Он имеет сопоставимые электрические характеристики и обеспечивает стабильную работу устройства.
- КТ819Г: КТ819Г — это улучшенная версия КТ819, которая также может заменить mje13009. Этот транзистор имеет улучшенные параметры и обеспечивает более стабильную работу устройства.
Перед заменой транзистора необходимо убедиться в совместимости его параметров с требованиями вашего устройства. Некорректная замена транзистора может привести к нестабильной работе или поломке устройства.
Электрические параметры
Максимальное постоянное коллекторное напряжение (VCEO): 400 В.
Максимальное постоянное эмиттерное напряжение (VEBO): 9 В.
Максимальный ток коллектора (IC): 12 А.
Максимальный ток эмиттера (IE): 12 А.
Максимальная мощность потерь: 80 Вт.
Коэффициент передачи тока (hFE): 25 (минимальное значение) — 1000 (максимальное значение).
Частота переключения: 4 МГц.
Температурный диапазон: от -55 °C до +150 °C.
Стабильность тока базы (hFE): ± 0,12.
Внутреняя емкость перехода: 3,8 пФ.
Примечание: Значения указаны для условий тестирования транзистора MJE13009 и могут варьироваться в зависимости от рабочих условий.
Отечественные аналоги для транзистора mje13009
| Модель | Максимальный коллекторный ток, IC | Максимальное напряжение коллектор-эмиттер, UCEO | Максимальный коэффициент усиления по току, hFE | Область применения |
|---|---|---|---|---|
| KТ817А | 4 А | 700 В | 60-300 | Широко применяется в схемах импульсных источников питания, усилителях мощности и других устройствах |
| KТ708А | 8 А | 400 В | 25-100 | Используется в схемах импульсных источников питания и устройствах средней мощности |
| КТ805Г | 7 А | 200 В | 40-250 | Подходит для применения в импульсных источниках питания и других устройствах |
Вышеперечисленные отечественные аналоги обладают сопоставимыми характеристиками и могут успешно заменить транзистор mje13009. Однако, всегда рекомендуется проверять схему и учитывать требуемые параметры транзистора перед его заменой. При необходимости также рекомендуется проводить тестирование работы устройства после замены транзистора.
Применение транзисторов 13007 и 13009
Транзисторы 13007 и 13009 широко используются в различных электронных устройствах и схемах благодаря своим особенностям и характеристикам.
Одно из основных применений транзисторов 13007 и 13009 — это использование в схемах усиления сигнала. При подаче малого входного сигнала на базу транзистора, он усиливает его до большего значения на выходе. Это позволяет использовать транзисторы для усиления аудио-сигнала в радиоприемниках, усилителях звука и других устройствах.
Также транзисторы 13007 и 13009 могут использоваться в схемах переключения и управления. Благодаря возможности управления током и напряжением на базе, они могут служить для переключения других элементов схемы, таких как реле, светодиоды, моторы и прочие устройства.
Другим применением транзисторов 13007 и 13009 является использование их в импульсных источниках питания. Благодаря их высокой мощности и низкому сопротивлению, они могут обеспечивать стабильное и эффективное питание для различных схем и устройств.
Также транзисторы 13007 и 13009 могут использоваться в схемах светоизлучающих диодов (СИД) и источников света
Они способны управлять яркостью и цветом световых элементов, что позволяет использовать их в светодиодных лентах, светильниках, мониторах и других устройствах, где важно точное и эффективное управление светом
- Усиление сигнала в радиоприемниках и усилителях звука
- Схемы переключения и управления
- Импульсные источники питания
- Схемы светоизлучающих диодов и источников света
Таким образом, транзисторы 13007 и 13009 представляют собой универсальные электронные компоненты, которые находят широкое применение в различных сферах электроники и техники.
Замена транзистора mje13009 на отечественный аналог
- KT829A – силовой NPN транзистор, который также подходит для высоковольтных и высокомощных приложений. Он обладает обратным напряжением до 900 В.
- КТ829Б – аналог KT829A с незначительными различиями в характеристиках. Он также имеет обратное напряжение до 900 В.
- КТ602A – силовой транзистор, который может быть использован в качестве замены для mje13009, если его характеристики соответствуют вашим требованиям. Он имеет обратное напряжение до 700 В.
Перед заменой транзистора, рекомендуется тщательно изучить технические характеристики выбранного отечественного аналога и убедиться, что он соответствует вашим потребностям и требованиям.
Также важно отметить, что при подборе заменителя необходимо обратить внимание на другие параметры транзистора, такие как ток коллектора, коэффициент усиления, максимальная мощность и температурный диапазон. Рекомендуется обратиться к техническим документациям и спецификациям для более детальной информации

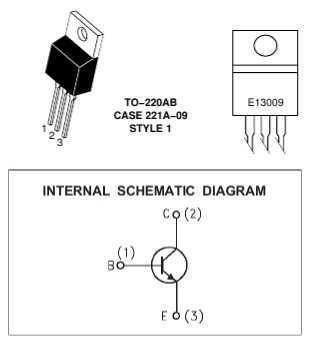

Транзистор MJE13009
Основные характеристики транзистора MJE13009:
- Максимальное напряжение коллектора – 400 В
- Максимальный ток коллектора – 12 А
- Максимальная мощность – 150 Вт
- Переходная частота – 2 МГц
- Корпус – TO-220
Транзистор MJE13009 обладает высокой надежностью и стабильностью работы, что позволяет использовать его в различных сферах. Он часто применяется в источниках питания, усилителях, ключевых элементах инверторов и других устройствах, требующих высокой мощности. Также он широко использовался в импульсных источниках питания благодаря своему низкому сопротивлению и быстрому коммутационному времени.
Одна из особенностей транзистора MJE13009 – его большой коэффициент усиления, что позволяет увеличить уровень выходного сигнала по сравнению с входным. Благодаря этому транзистор применяется в усилительных схемах, где важна точность воспроизведения сигнала.
Корпус TO-220 обеспечивает надежное и удобное монтажное решение. Транзистор MJE13009 легко устанавливается на радиатор, что позволяет распределять и отводить тепло эффективно.
Спецификации Mje13009
— Тип: PNP
— Максимальное рабочее напряжение коллектор-эмиттер (VCEO): 400 В
— Максимальный коллекторный ток (IC): 12 А
— Максимальная мощность разжигания (PD): 80 Вт
— Максимальное рабочее напряжение база-эмиттер (VBEO): 5 В
— Максимальное рабочее напряжение эмиттер-коллектор (VEBO): 4 В
— Максимальная рабочая температура (Tj): 150 °C
— Корпус: TO-220
Транзистор Mje13009 обладает хорошей линейностью усиления и низким уровнем шума, что делает его идеальным для работы в усилителях мощности. Он может использоваться для усиления аналоговых и цифровых сигналов, а также для коммутации больших токов и высоких напряжений.
Выбор заменителя для транзистора mje13009
Отечественная альтернатива для транзистора mje13009 может быть найдена среди российских и украинских производителей электронных компонентов. Наиболее часто в качестве заменителя используются транзисторы, имеющие сходные параметры:
| Модель | Производитель | Максимальный ток коллектора (Ic) | Максимальное напряжение пробоя (Vceo) | Максимальная мощность (Pd) |
|---|---|---|---|---|
| KT817G | КТ-Электроника | 12 А | 120 В | 30 Вт |
| КТ819Г | КТ-Электроника | 12 А | 120 В | 30 Вт |
| MJE13007 | СЕРВИСТУБОЙ | 8 А | 700 В | 80 Вт |
| MJE13005 | СЕРВИСТУБОЙ | 4 А | 600 В | 50 Вт |
Эти транзисторы имеют схожие характеристики и могут быть использованы вместо mje13009 без изменений в схеме или дизайне устройства.
Подбор аналога транзистора mje13009
При подборе аналога транзистора необходимо учитывать следующие параметры:
1. Тип и конфигурация — при замене транзистора mje13009 на отечественный аналог требуется выбрать транзистор с аналогичным типом (npn) и конфигурацией (мощный биполярный).
2. Максимальное рабочее напряжение (Vceo) — транзистор-аналог должен иметь максимальное рабочее напряжение, не ниже указанного в спецификациях транзистора mje13009. Это позволит заменить транзистор без изменения схемы.
3. Максимальный коллекторный ток (Ic) — аналогично, транзистор-аналог должен иметь максимальный коллекторный ток, не ниже указанного в спецификациях транзистора mje13009.
4
Коэффициент усиления тока (hfe) — также следует обратить внимание на коэффициент усиления тока транзистора-аналога, чтобы он соответствовал требуемым значениям системы
Исходя из этих параметров, возможными аналогами транзистора mje13009 могут быть отечественные транзисторы, такие как КТ829Б, КТ829В, КТ829Г и другие. Однако точный выбор аналога лучше всего осуществлять с помощью документации производителя или консультаций с опытными специалистами.
При замене транзистора необходимо также учесть разницу в параметрах, обратить внимание на тепловой режим и провести соответствующие испытания, чтобы убедиться в правильности подбора аналога
Маркировка
Транзистор, чаще всего, обозначен на корпусе только цифрами. Цифры “13009” обозначают серийный номер в американской системе JEDEC. Считается, что впервые данный транзистор произвела американская компания Motorola. Символы mje, в начале маркировки транзистора указывали на брэнд именно этой компании. После 1999 года, когда компания Motorola была реструктуризирована, с символов «MJE» начинается маркировка данного транзистора у других производителей, не связанных с этой компанией. В то же время ON Semiconductor, дочерняя компания Motorola, так же продолжает выпускать эти транзисторы с указанием mje13009 на корпусе.
Более именитые из производители, вместо MJE, указывают в начале маркировки первые буквы из названия своих компаний: ST13009 (ST Microelectronics), J13009,FJP13009 (Fairchild), PHE13009 (WeEn Semiconductors).
Характеристики
- Максимальное напряжение коллектор-эмиттер: 700 В
- Максимальный ток коллектора: 12 А
- Максимальная мощность потери: 150 Вт
- Максимальная рабочая частота: 4 МГц
- Коэффициент усиления тока: 20-70
- Максимальное сопротивление насыщения коллектор-эмиттер: 1 Ом
- Температурный диапазон: от -65° до +150°C
Эти характеристики делают транзистор MJE13009 надежным и эффективным элементом для различных приложений. Он может быть использован в силовых и высокочастотных усилителях, блоках питания, импульсных источниках, светодиодных преобразователях и многих других электронных устройствах.
Электрические характеристики транзистора MJE13009
Один из ключевых параметров MJE13009 — это его коэффициент усиления по току, известный как β (бета). Для транзистора MJE13009, β может достигать значения 25 — 40 при коллекторном токе в 4 А. Это позволяет использовать транзистор MJE13009 в различных усилительных схемах.
Также стоит отметить, что MJE13009 обладает низким значением насыщения коллекторного напряжения (обычно менее 2 В), что делает его хорошим выбором для работы в коммутационных приложениях.
Однако, следует обратить внимание на требования к охлаждению транзистора MJE13009, так как он может нагреваться при больших токах или продолжительной работе. Во избежание перегрева и повреждения, необходимо обеспечить должное охлаждение и применять радиаторы
Тепловые характеристики транзистора MJE13009
Тепловые характеристики транзистора MJE13009 играют важную роль в его надежной работе и обеспечивают стабильность работы устройства в различных условиях эксплуатации. Вот основные тепловые характеристики данного транзистора:
- Температура перехода: Транзистор MJE13009 обладает высокими температурными характеристиками, обычно указывается значение до +150°C.
- Температура хранения: Для MJE13009 рекомендуется хранить его в диапазоне температур от -55°C до +150°C.
- Температура пайки: Транзистор MJE13009 можно паять при температуре до +260°C.
- Тепловое сопротивление: У этого транзистора имеется низкое тепловое сопротивление, что позволяет ему эффективно отводить тепло и предотвращать его перегрев.
Благодаря своим тепловым характеристикам, MJE13009 может работать в различных условиях и обеспечивать стабильную и надежную работу в высоковольтных и высокомощных приложениях.
Аналоги
Для замены могут подойти кремниевые, со структурой NPN, эпитаксиально-планарные, мощные, переключательные, высоковольтные транзисторы предназначенные для работы в импульсных источниках питания, пускорегулирующих устройствах, переключающих устройствах, преобразователях постоянного напряжения и других схемах аппаратуры общего назначения.
Отечественное производство
| Тип | PC Ta=25°C//Tc=25°C | UCB | UCE | UEB | IC/ICM | TJ | hFE | fT | Cob | UCE(sat) | ton / ts / tf | Корпус | Примечания |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 13009 | 2/100 | 700 | 400 | 9 | 12/- | 150 | 8…40 | ≥ 4 | — | ≤ 0,8 | 0,4/7,0/0,4 | TO220 | |
| КТ840А | 60 | 900 | 400 | 5 | 6/8 | 150 | 10…60 | ≥ 8 | — | ≤ 0,6 | 0,2/3,5/0,6 | КТ-9 | (ТО3) |
| КТ840Б | 750 | 350 | ≥ 10 | — | |||||||||
| КТ840В | 800 | 375 | 10…100 | ||||||||||
| КТ841А, В | 50 | 600 | 350 | 5 | 10/15 | 150 | ≥ 20 | ≥ 10 | 300 | ≤ 1,6 | 0,08/1,0/0,5 | — | — |
| КТ854А | 60 | 600 | 500 | 5 | 10/15 | 150 | ≥ 20 | ≥ 10 | 102 | ≤ 2,0 | — | КТ-28-2 | (ТО220АВ) |
| КТ856А | 50 | 800 | 800 | 5 | 10/12 | 150 | 10…60 | ≥ 10 | ≤ 100 | ≤ 1,5 | — | КТ-9 | (ТО3) |
| КТ856Б | 600 | 600 | — | ||||||||||
| 2Т856А | 125 | 950 | 950 | 5 | 10/12 | — | ≤ 60 | — | — | ≤ 1,5 | -/-/0,5 | КТ-9 | (ТО3) |
| 2Т856Б | 750 | 750 | — | — | — | ||||||||
| 2Т856В | 550 | 550 | — | — | — | ||||||||
| 2Т856Г | 850 | 850 | — | — | — | ||||||||
| КТ868А | 70 | 900 | 400 | 5 | 6/8 | 150 | 10…60 | ≥ 8 | ≤100 | ≤ 1,5 | — | КТ-9 | (ТО3) |
| КТ868Б | 750 | 375 | 10…100 | — | |||||||||
| КТ8107А | 100 | 1500 | — | 5 | 8/15 | — | ≥ 2,25 | ≥ 7 | — | ≤ 1,0 | -/3,5/0,5 | КТ-9 | (ТО3) |
| КТ8107Б | 125 | 1500 | — | 5 | 5/7,5 | — | ≥ 2,25 | — | ≤ 3,0 | ||||
| КТ8107В | 50 | 1500 | — | 5 | 5/8 | — | 8…12 | — | ≤ 1,0 | ||||
| КТ8107Г | 100 | 1500 | — | 6 | 10 | — | — | — | ≤ 3,0 | ||||
| КТ8107Д | 100 | 1200 | — | 6 | 10 | — | — | — | ≤ 1,0 | ||||
| КТ8107Е | 100 | 1000 | — | 6 | 10 | — | — | — | ≤ 1,0 | ||||
| КТ8118А | 50 | 900 | 800 | — | 3/10 | — | 10…40 | ≥ 15 | — | ≤ 2,0 | — | КТ-28 | (ТО220) |
| КТ8121А | 75 | 700 | 400 | — | 4/8 | — | 8…60 | ≥ 4 | — | ≤ 1,0 | — | КТ-28 | (ТО220) |
| КТ8121Б | 600 | 300 | — | — | — | — | |||||||
| КТ8126А1 | 80 | 700 | 400 | 9 | 8/16 | — | 5…40 | — | 120 | ≤ 3,0 | 1,6/3,0/0,7 | КТ-28 | (ТО220) |
| КТ8126Б1 | 600 | 300 | — | — | |||||||||
| КТ8145В | 100 | 500 | 500 | 8 | 15/- | 150 | ≥ 10 | 10 | — | — | — | КТ-27 | (SOT32) |
| КТ8164А | 75 | 700 | 400 | 9 | 4/8 | 150 | 10…60 | ≥ 4 | ≤110 | ≤ 1,0 | 0,8/4,0/0,9 | КТ-28 | (ТО220) |
| КТ8164Б | 600 | 300 | 8…40 | — |
Зарубежное производство
| Тип | PC Ta=25°C/Tc=25°C | UCB | UCE | UEB | IC/ICM | TJ | hFE | fT | Cob | UCE(sat) | ton / ts / tf | Корпус |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 13009 | 2/100 | 700 | 400 | 9 | 12/- | 150 | 8…40 | ≥ 4 | — | ≤ 0,8 | 0,4/7,0/0,4 | TO220 |
| 2SC2335 | 1,5/40 | 500 | 400 | 7 | 7/15 | 150 | 10…80 | — | — | ≤ 1,0 | 1,0/2,5/1,0 | TO220AB |
| 2SC2898 | -/50 | 500 | 400 | 7 | 8/16 | 150 | ≥ 7 | — | — | ≤ 1,0 | 0,8/2,0/0,8 | TO220C |
| 2SC5057 | -/100 | 900 | — | — | 20/- | 150 | 38 | — | — | — | — | TO3PL |
| 2SD2625Z9 | 2/120 | 700 | 400 | 9 | 12/- | 150 | 10…40 | ≥ 5 | — | ≤ 1,2 | -/12,0/0,5 | TO3P |
| 3DD209L | -/120 | 700 | 400 | 9 | 12/24 | 150 | 5…40 | ≥ 4 | — | ≤ 1,8 | -/3,0/0,7 | TO3PN(B) |
| 3DD3320AN | 3/120 | 700 | 400 | 9 | 15/30 | 150 | 15…30 | ≥ 4 | — | ≤ 1,0 | 0,6/3,0/0,35 | TO3P(N) |
| 3DD13012A8 | 2/100 | 750 | 400 | 9 | 15/30 | 150 | 20…35 | ≥ 5 | — | ≤ 1,0 | 1,0/5,0/0,5 | TO220AB |
| BUL743 | -/100 | 1200 | 500 | — | 12/24 | 150 | 24…80 | — | — | ≤ 1,5 | -/3,8/0,5 | TO220 |
| BU941 | -/150 | 500 | 400 | 5 | 15/30 | 175 | ≥ 300 | — | — | ≤ 1,8 | -/15,0/0,5 | TO220AB |
| D4515 | -/120 | 700 | 400 | 9 | 15-/ | 150 | 8…50 | ≥ 4 | — | ≤ 1,5 | -/3,0/0,7 | TO3PN |
| ECG379 | -/100 | 700 | 400 | — | 12/- | 175 | 20 | ≥ 4 | — | — | — | TO220 |
| MJE13007/A | -/80 | 700 | 400 | 9 | 8/- | 150 | 5…45 | — | — | ≤ 3,0 | — | TO220 |
| MJE340 | -/20,8 | 300 | 300 | 3 | 0,5/- | 150 | 50…240 | — | — | — | — | SOT32* |
| P1488 | 3/150 | 750 | 450 | 9 | 15/- | 150 | 8…40 | ≥ 5 | — | ≤ 0,8 | 0,6/5,0/0,4 | TO3PB |
* — (TO126)
Примечание: данные в таблицах взяты и даташип компаний-производителей.
Установка и подключение транзистора Mje13009
Для успешной установки и подключения транзистора Mje13009 необходимо следовать определенным инструкциям. В этом разделе представлены основные шаги по установке и подключению транзистора Mje13009.
Шаг 1: Подготовка к установке
Перед установкой транзистора Mje13009 необходимо провести следующие шаги:
| 1 | Проверьте целостность транзистора Mje13009. Убедитесь, что нет видимых повреждений или трещин. |
| 2 | Удалите любые остатки пайки или других материалов с контактов транзистора Mje13009. |
| 3 | Проверьте положительный и отрицательный полюса транзистора Mje13009. |
Шаг 2: Установка транзистора Mje13009
Следуйте этим шагам для установки транзистора Mje13009:
1
Определите место установки транзистора Mje13009
Обратите внимание на расположение других компонентов и избегайте перекрытия или соприкосновения с ними.
2
Подходящими инструментами аккуратно установите транзистор Mje13009 на предназначенное место.
3
Убедитесь, что транзистор Mje13009 надежно закреплен и не имеет свободного движения.. Шаг 3: Подключение транзистора Mje13009
Шаг 3: Подключение транзистора Mje13009
Процесс подключения транзистора Mje13009 очень важен для его правильной работы. Следуйте этим шагам для подключения:
| 1 | Определите положительный и отрицательный полюса входного и выходного сигналов. |
| 2 | Аккуратно подсоедините входной и выходной сигналы к соответствующим контактам транзистора Mje13009. |
| 3 | Обязательно использовать подходящие разъемы и провода для подключения транзистора Mje13009. |
После завершения установки и подключения транзистора Mje13009, рекомендуется провести проверку его работоспособности и производительности
Также важно соблюдать указания производителя и предоставленные спецификации транзистора Mje13009
Чем заменить транзистор mje13009
Транзистор mje13009 часто используется в электронных устройствах, таких как схемы телевизоров, БП, импульсные источники питания, осветительные установки и прочие электронные устройства. Однако возможна ситуация, когда требуется заменить этот компонент на отечественный аналог.
Вместо транзистора mje13009 можно использовать следующие отечественные аналоги:
- транзистор КТ805А — это популярный отечественный аналог, который имеет аналогичные электрические параметры и может использоваться вместо mje13009;
- транзистор КТ805Г — аналогично предыдущему варианту, имеет схожие характеристики и может быть использован вместо mje13009.
Перед заменой транзистора важно убедиться, что аналог имеет необходимые технические характеристики и подходит для конкретной схемы. Можно обратиться к документации на электронное устройство или обратиться к производителю для получения рекомендаций по замене
Описание
Особенностью MJE13009 является его высокая мощность и низкое внутреннее сопротивление, что делает его идеальным для применения в высокоэффективных усилителях или схемах коммутации.
Данный транзистор обладает следующими характеристиками:
- Максимальная коллектор-эмиттерная напряжение: 600 В
- Максимальный коллекторный ток: 12 А
- Максимальная мощность: 80 Вт
- Максимальная рабочая частота переключения: 4 МГц
Транзистор MJE13009 обладает высокой надежностью и долговечностью, что позволяет его использовать в различных приложениях, включая схемы усилителей, стабилизаторы напряжения, источники питания и другие.
Функциональное назначение транзистора MJE13009
Транзистор MJE13009 характеризуется высоким значением напряжения коллектора — эмиттера, что позволяет ему преодолевать большие напряжения и обеспечивать надежное функционирование в условиях высокого напряжения. Кроме того, он обладает низким сопротивлением насыщения коллектора, что обеспечивает его эффективную работу в режиме насыщения и позволяет использовать транзистор в приложениях, требующих большой мощности.
Также стоит отметить, что транзистор MJE13009 обеспечивает высокую тепловую стабильность, благодаря чему может работать при повышенных температурах без риска повреждения. Это делает его подходящим выбором для применений, требующих работы в условиях повышенной тепловой нагрузки.
Таким образом, функциональное назначение транзистора MJE13009 заключается в обеспечении высокой мощности, надежности и тепловой стабильности в широком спектре приложений, связанных с усилением и коммутацией сигнала, а также с созданием стабильных и эффективных источников питания.
Конструкция и типовые параметры транзистора MJE13009
Конструкция транзистора MJE13009 включает трехслойную структуру из полупроводниковых материалов, образующих два pn-перехода. Обычно корпус транзистора имеет пластмассовую оболочку для защиты внутренних компонентов от повреждений и внешних воздействий.
Типовые параметры транзистора MJE13009 такие:
- Максимальное напряжение коллектор-эмиттер (Vceo): это максимальное напряжение, которое может выдержать транзистор при закрытом переходе между коллектором и эмиттером. Для MJE13009 оно составляет 400 вольт.
- Максимальный ток коллектора (Ic): это максимальный ток, который может протекать через коллектор транзистора. Для MJE13009 он составляет 12 ампер.
- Максимальная мощность коллектора (Pc): это максимальная мощность, которую можно передавать через коллектор транзистора без его повреждения. Для MJE13009 она составляет 80 ватт.
Транзистор MJE13009 широко используется в различных электронных устройствах, таких как источники питания, блоки питания для электроники, усилители мощности и т. д. Благодаря своим высоким параметрам и надежности, он стал одним из популярных компонентов в электронной индустрии.
Возможности применения транзистора MJE13009
Транзистор MJE13009 обладает широкими возможностями применения в различных электронных устройствах и схемах блоков питания. Его высокая надежность, стабильность и эффективность делают его привлекательным для использования в широком спектре приложений.
Одним из основных преимуществ транзистора MJE13009 является его высокая коммутационная способность, что позволяет использовать его в схемах с высокими пиковыми токами. Его низкое сопротивление включения и выключения обеспечивает эффективное и быстрое переключение.
Транзистор MJE13009 также может использоваться для управления большими мощностями, что делает его полезным компонентом в схемах управления электродвигателями и электроприводами. Благодаря своим характеристикам, он способен обеспечить высокую эффективность работы и надежность в таких приложениях.
Можно также применять транзистор MJE13009 в схемах стабилизаторов напряжения, источниках постоянного тока и других устройствах, требующих эффективного управления и коммутации высоких токов.
Introduction to MJE13009
- MJE13009 is an NPN transistor mainly used for amplification and switching purposes.
- This is a semiconductor device made of silicon material and comes in a TO-220 package.
- MJE13009 is a three-layer device where two n-doped layers surround the one p-doped layer.
- This integrated chip contains three terminals named emitter, base, and collector.
- The small input current at the base pin is used to control the large output current at the remaining two terminals.
- MJE13009 is a type of bipolar junction transistor that belongs to the NPN transistor family where electrons are the major charge carriers.
- In a bipolar junction transistor, both electrons and holes play a key role in the conductivity inside the transistor. However, in the case of NPN transistors, electrons are major charge carriers while in the case of PNP transistor conductivity is carried out by the holes as major charge carriers.
- In NPN transistors current flows from the collector to emitter terminal while in the case of PNP transistor current flows from emitter to collector terminal.
- The NPN devices are preferred over PNP devices for a range of switching applications because the mobility of electrons is better than the mobility of holes.
- The bipolar junction transistors are current-controlled devices in contrast to MOSFETs that are voltage controlled devices and contain terminals drain, source, and gate. The gate terminal plays the same role in MOSFET what the base terminal plays a role in bipolar junction transistors.
- The collector-emitter voltage of this device is 400V and the collector-base voltage is 700V while the emitter-base voltage is 9V which is the amount of voltage that can bias the device and start transistor action.
- MJE13009 is mainly developed for high-power high-speed switching applications. And the collector current of this device is 12A which means it can support load up to 12A.
Биполярный транзистор FJP13009H2TU — описание производителя. Основные параметры. Даташиты.
Наименование производителя: FJP13009H2TU
Маркировка: J130092
Тип материала: Si
Полярность: NPN
Максимальная рассеиваемая мощность (Pc): 100
W
Макcимально допустимое напряжение коллектор-база (Ucb): 700
V
Макcимально допустимое напряжение коллектор-эмиттер (Uce): 400
V
Макcимально допустимое напряжение эмиттер-база (Ueb): 9
V
Макcимальный постоянный ток коллектора (Ic): 12
A
Предельная температура PN-перехода (Tj): 150
°C
Граничная частота коэффициента передачи тока (ft): 4
MHz
Ёмкость коллекторного перехода (Cc): 180
pf
Статический коэффициент передачи тока (hfe): 15
Корпус транзистора:
FJP13009H2TU
Datasheet (PDF)
..1. Size:283K onsemi fjp13009tu fjp13009h2tu.pdf
Is Now Part ofTo learn more about ON Semiconductor, please visit our website at www.onsemi.comPlease note: As part of the Fairchild Semiconductor integration, some of the Fairchild orderable part numbers will need to change in order to meet ON Semiconductors system requirements. Since the ON Semiconductor product management systems do not have the ability to manage part nomenclatur
6.1. Size:181K fairchild semi fjp13009.pdf
March 2007FJP13009High Voltage Fast-Switching NPN Power Transistor High Voltage Capability High Switching Speed Suitable for Electronic Ballast and Switching Mode Power SupplyTO-22011.Base 2.Collector 3.EmitterAbsolute Maximum Ratings* TC = 25C unless otherwise noted (notes_1)Symbol Parameter Value UnitsVCBO Collector-Base Voltage 700 VVCEO Collector-Emitter
6.2. Size:232K inchange semiconductor fjp13009.pdf
isc Silicon NPN Power Transistor FJP13009DESCRIPTIONCollectorEmitter Sustaining Voltage: V = 400V(Min.)CEO(SUS)Collector Saturation Voltage: V = 1.5 (Max) @ I = 8.0ACE(sat) CMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for use in high-voltage, high-speed, power swit-ching in inductive circuit, they are p
7.1. Size:540K fairchild semi fjp13007.pdf
July 2008FJP13007High Voltage Fast-Switching NPN Power TransistorHigh Voltage High Speed Power Switch Application High Voltage Capability High Switching Speed Suitable for Electronic Ballast and Switching Mode Power SupplyTO-22011.Base 2.Collector 3.EmitterAbsolute Maximum Ratings TC = 25C unless otherwise notedSymbol Parameter Value UnitsVCBO Collector-Base
7.2. Size:246K onsemi fjp13007tu fjp13007h1tu fjp13007h1tu-f080 fjp13007h2tu fjp13007h2tu-f080.pdf
ON SemiconductorIs NowTo learn more about onsemi, please visit our website at www.onsemi.comonsemi and and other names, marks, and brands are registered and/or common law trademarks of Semiconductor Components Industries, LLC dba onsemi or its affiliates and/or subsidiaries in the United States and/or other countries. onsemi owns the rights to a number of patents, trademarks,
Другие транзисторы… DMMT3904
, DMR935E1
, DMS935E1
, DMS935E2
, DTA114WCA
, EMF23
, EMF24
, EMF5
, 2N2222
, FJP1943
, FJP2145
, FJP2160D
, FJP5200
, FJPF2145
, FJX992
, FML10
, FML9
.
