Технические характеристики транзистора КТ361
Транзисторы КТ361 распределяются по техническим характеристикам групп усиления и отличаются в основном последующими основными характеристиками: максимальное постоянное напряжение между выводами К-Э, К-Б (при РБЭ = 10 к Ом) от 20 до 50 В; статический коэффициент передачи тока (H21E) от 20 до 350. При этом разброс возможного H21E даже в устройствах одинаковых марок может существенно различаться. Они также имеют разные напряжения между К-Э от 10 до 60 В, при обратном токе К-Э не более 1 мА. Остальные технические характеристики схожи и типичны для всего семейства.
Предельно допустимые
Рассмотрим максимально допустимые параметры, характерные для серии транзисторов КТ361:
- напряжение между выводами Б-Э до 4В;
- ток коллектора до 50мА;
- рассеиваемая мощность: 150 мВт при T>+100°C до 30 мВт;
- температура кристалла до 120°С; температура окружающей среды — 60…+100°С;
- статический потенциал до 200 В.
При нагреве устройства выше +100 °С некоторые характеристики ухудшаются. Особенно это влияет на рассеиваемую мощность.
Типовые электрические характеристики КТ361
Типовые электрические характеристики для транзистора КТ361 включают в себя:
- граничная частота по Н21Э (при УКЭ=10 В и IE=5 мА) более 250 МГц;
- обратные токи: между К-Э (при РБЭ = 10 кОм и максимальном УКЭ) до 1 мкА; коллектора (при UKB=10В) — до 1 мкА;
- возможная емкость перехода на коллекторе — 7..9 пФ;
- статическое усиление H21E — от 20 до 350.

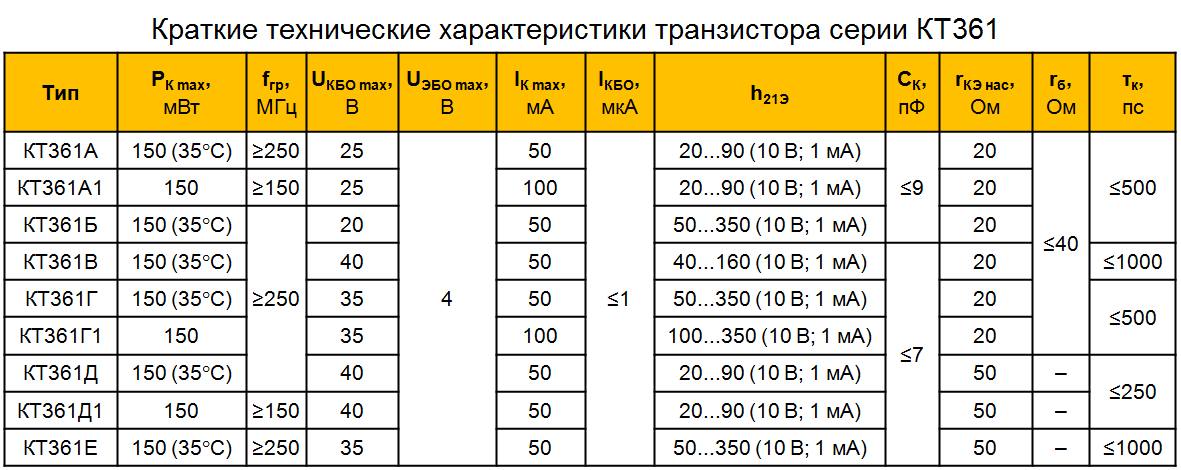

Исходя из вышеизложенного, транзистор КТ361 можно отнести к маломощным высокочастотным полупроводниковым триодам p-n-p структуры. В таблице приведены основные значения его наиболее распространенных групп.
Особенности работы транзистора КТ361
Из-за специфической эпитаксиально-планарной технологии изготовления транзистор КТ361 оказался не так хорош, как его «старший брат» КТ315. К его основным недостаткам относятся:
- большой разброс величин H21Э;
- сокращенный вдвое максимально допустимый ток коллектора;
- внезапно появляющиеся шумы.
В совокупности эти транзисторы выгоднее всего использовать при ИК в районе 20…30 мА, в этот момент у них самый высокий Н21Э. Но при одинаковых условиях и режимах работы транзистор КТ361 быстрее выходит из строя. В результате приходится чаще искать альтернативу. Но многое зависит от схемы и ее назначения.
Маркировка
Первоначальный кодовый знак на пластиковой упаковке КТ-13 являлся из одного символа, расположенного прямо по центру. Многих радиолюбителей это могло сбить с толку, так как в начальный период производства (с 1967 года) уже существовали аналогичные изделия в аналогичной конструкции, но с другими техническими характеристиками.
Поэтому с 1971 года обозначение группы коэффициента усиления по току для транзистора КТ361, состоящее из одной буквы, стало применяться в середине корпуса. Ниже указывается дата выпуска. Этот транзистор легко отличить от КТ315, групповая принадлежность которого указана в левом верхнем углу пластика. Поэтому производители продолжают это делать и сейчас.
Транзисторы в корпусе КТ-26 имеют полную буквенно-цифровую маркировку, и их идентификация обычно не вызывает затруднений.
Классификация транзисторов
Помимо основных технических характеристик, в техническом описании можно найти распределение устройств по группам. Классификационная таблица дает представление о параметрах всей серии КТ315. С ее помощью можно выбрать подходящее устройство, сравнив основные характеристики всей серии.
Комплементарная пара
КТ315 имеет комплементарную пару: КТ361. Эти устройства часто использовались вместе, особенно в бестрансформаторных двухтактных схемах. Совместное использование этой пары безусловно вошло в историю отечественной электроники.
Транзисторы КТ817А, КТ817Б, КТ817В, КТ817Г.
Транзисторы КТ817, – кремниевые, универсальные, мощные низкочастотные, структуры – n-p-n. Предназначены для применения в усилителях низкой частоты, преобразователях и импульсных схемах. Корпус пластмассовый, с гибкими выводами. Масса – около 0,7 г. Маркировка буквенно – цифровая, на боковой поверхности корпуса, может быть двух типов.
Кодированая четырехзначная маркировка в одну строчку и некодированная – в две. Первый знак в кодированной маркировке КТ817 цифра 7, второй знак – буква, означающая класс. Два следующих знака, означают месяц и год выпуска. В некодированной маркировке месяц и год указаны в верхней строчке. На рисунке ниже – цоколевка и маркировка КТ817.
Наиболее важные параметры.
Коэффициент передачи тока у транзисторов КТ817А, КТ817Б, КТ817В – 20. У транзистора КТ817Г – 15.
Граничная частота коэффициента передачи тока – 3 МГц.
Максимальное напряжение коллектор – эмиттер. У транзистора КТ817А – 25в. У транзисторовКТ817Б – 45в. У транзистора КТ817В – 60в. У транзистора КТ817Г – 80в.
Максимальный ток коллектора. – 3А. Рассеиваемая мощность коллектора – 1 Вт, без теплоотвода, 25 Вт – с теплоотводом.
Напряжение насыщения база-эмиттер при токе коллектора 3А, а базы 0,3А – не более 1,5в.
Напряжение насыщения коллектор-эмиттер при токе коллектора 3А, а базы 0,3А – не более 0,6в.
Обратный ток коллектора у транзисторов КТ817А при напряжении коллектор-база 25в, транзисторов КТ817Б при напряжении коллектор-база 45в, транзисторов КТ817В при напряжении коллектор-база 60в, транзисторов КТ817Г при напряжении коллектор-база 100 в – 100мкА.
Емкость коллекторного перехода при напряжении коллектор-база 10 в, на частоте 1МГц – не более – 60 пФ.
Емкость эмиттерного перехода при напряжении эмиттер-база 0,5 в – 115 пФ.
Комплиментарный (аналогичный по параметрам, но противоположной проводимости)транзистор – КТ816.
