Как заменить транзистор mpsa13: рекомендации и аналоги

Mpsa13 транзистор: подбираем замену

Одной из основных характеристик транзистора является его тип. Mpsa13 является NPN транзистором, что означает, что он имеет два p-типа слоя и один n-тип слой

При выборе замены необходимо обратить внимание на тип транзистора, чтобы он был совместим с вашей схемой

Также стоит обратить внимание на его максимальные рабочие параметры, такие как максимальное значение напряжения и тока, при которых транзистор может безопасно работать. При выборе замены необходимо выбрать транзистор с такими же или более высокими значениями параметров, чтобы избежать проблем с перегрузкой и повреждением транзистора

Также стоит обратить внимание на его коэффициент усиления тока, так как это важный параметр для работы транзистора в усилительных схемах. При выборе замены стоит выбирать транзистор с близкими значениями коэффициента усиления тока, чтобы обеспечить правильную работу схемы

Для выбора замены транзистора Mpsa13 можно использовать каталоги производителей электронных компонентов, где указаны его аналоги с подробным описанием и характеристиками. Также можно обратиться к профессионалам в области электроники или задать вопросы на специализированных форумах.

Необходимо помнить, что подбор замены транзистора может быть сложной задачей, и в некоторых случаях может потребоваться проектирование специальной схемы. Поэтому рекомендуется обратиться к специалистам, чтобы получить квалифицированную помощь при выборе замены транзистора Mpsa13.

mpsa13 datasheet (90)

Part ECAD Model Manufacturer Description Type PDF
MPSA13

Fairchild Semiconductor

NPN Darlington Transistor Original

PDF

MPSA13

Fairchild Semiconductor

NPN Darlington Transistor Original

PDF

MPSA13

Fairchild Semiconductor

NPN Darlington Transistor; Package: TO-92; No of Pins: 3; Container: Bulk Original

PDF

MPSA13

Fairchild Semiconductor

NPN Darlington Transistor Original

PDF

MPSA13

General Semiconductor

Darlington Bipolar Transistor, NPN, 30V at Tc=25C, TO-92, 3-Pin Original

PDF

MPSA13

Korea Electronics

TRANS DARLINGTON NPN 30V 0.5A 3TO-92 Original

PDF

MPSA13

Micro Commercial Components

TRANS DARLINGTON BJT NPN 30V 0.5A 3TO-92 Original

PDF

MPSA13

Micro Commercial Components

NPN Silicon Darlington Transistor Original

PDF

MPSA13

Motorola

DARLINGTON TRANSISTORS Original

PDF

MPSA13

On Semiconductor

Small Signal Darlington NPN; Package: TO-92 (TO-226) 5.33mm Body Height; No of Pins: 3; Container: Bulk; Qty per Container: 5000 Original

PDF

MPSA13

On Semiconductor

Darlington Transistors NPN Original

PDF

MPSA13

Philips Semiconductors

TRANS DARLINGTON NPN 30V 0.5A 3TO-92 Original

PDF

MPSA13

Philips Semiconductors

Small-signal Transistors Original

PDF

MPSA13

ROHM

TRANS DARLINGTON NPN 30 MINV 0.5A 3TO-92 Original

PDF

MPSA13

Siemens

Cross Reference Guide 1998 Original

PDF

MPSA13

Sinyork

Mini size of Discrete semiconductor elements Original

PDF

MPSA13

Vishay Telefunken

TRANS DARLINGTON NPN 30V 0.5A 3TO-92 Original

PDF

MPSA13

Weitron

Plastic-Encapsulate Transistros NPN Darlington Transistor Original

PDF

MPS-A13

Central Semiconductor

SMALL SIGNAL DARLINGTON TRANSISTORS (EPOXY) Scan

PDF

MPSA13

Continental Device India

Semiconductor Device Data Book 1996 Scan

PDF

MPSA13 vs 2N3904 vs MPSA18

In the table below, we try to list the electrical specifications of MPSA13, 2N3904, and MPSA18 transistors.

This electrical specification listing will be helpful in the replacement process of the MPSA13 transistor.

Characteristics MPSA13 2N3904 MPSA18
Collector to base voltage (VCB)      30V 60V 45V
Collector to emitter voltage (VCE) 30V 40V 45V
Emitter to base voltage (VEB) 10V 6V 6.5V
Collector to emitter saturation voltage (VCE (SAT)) 1.5V 0.2 to 0.3V
Collector current (IC) 500mA 200mA 200mA
Power dissipation 625mW 625mW 625mW
Junction temperature (TJ) -55 to +150°C -55 to +150°C -55 to +150°C
Thermal resistance 200℃/W 200℃/W 200℃/W
Transition frequency (FT) 125MHz 300MHZ 100 to 160MHz
Noise figure 5dB 1.5dB
Gain (hFE) 5000 to 10000hFE 30 to 300hFE 100 to 160hFE
Package TO-92 TO-92 TO-92

MPSA13 Datasheet PDF — ON Semiconductor

Part Number MPSA13
Description (MPSA13 / MPSA14) Darlington Transistors NPN Silicon
Manufacturers ON Semiconductor
Logo

There is a preview and MPSA13 download ( pdf file ) link at the bottom of this page.

Total 6 Pages

Preview 1 page

No Preview Available !

www.DataSheet4U.com

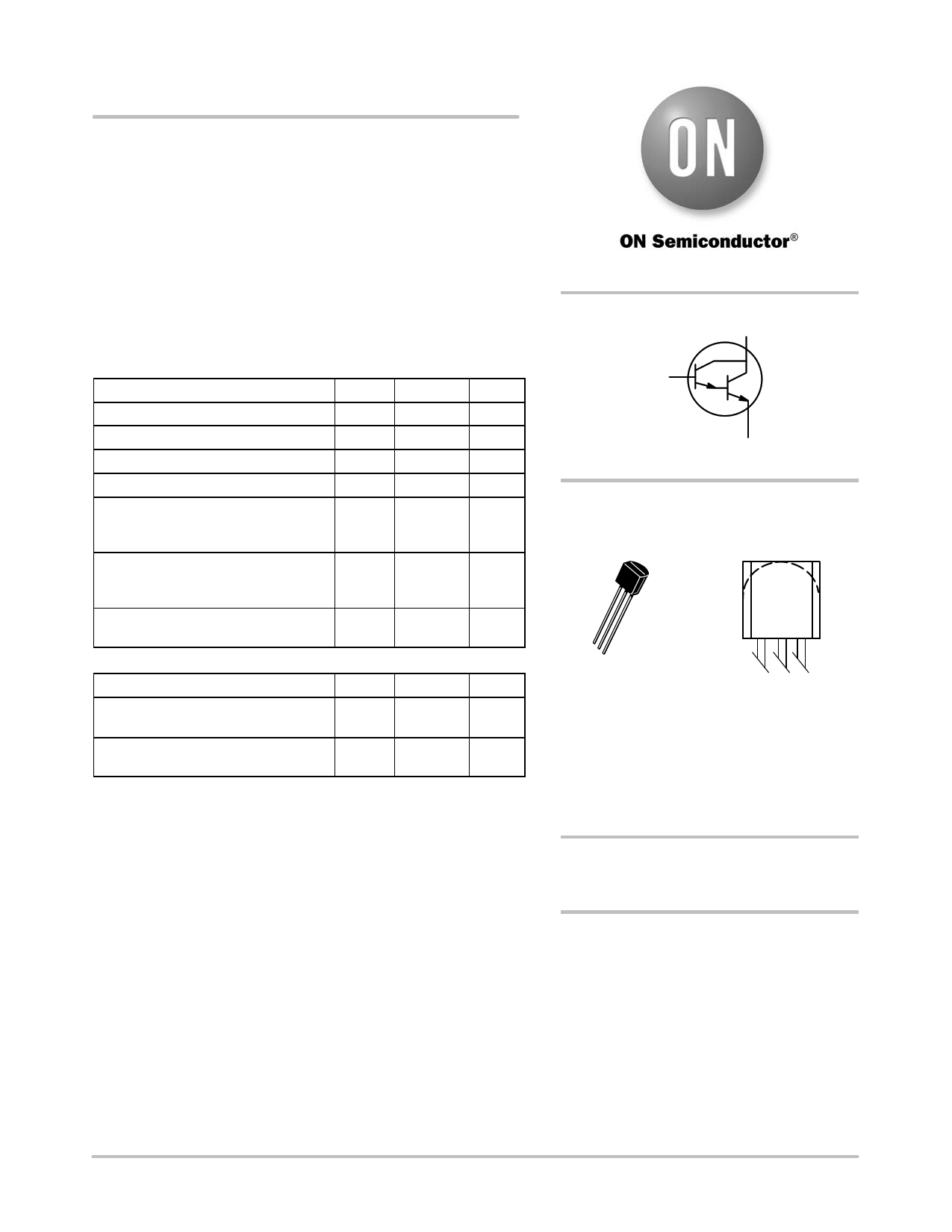

MPSA13, MPSA14
MPSA14 is a Preferred Device
Darlington Transistors
NPN Silicon
Features

• Pb−Free Packages are Available*

MAXIMUM RATINGS
Rating
Symbol Value
Unit
Collector −Emitter Voltage
Collector −Base Voltage
Emitter −Base Voltage
Collector Current − Continuous
Total Device Dissipation

@ TA = 25°C

Derate above 25°C

VCES

VCBO

VEBO

IC

PD

30 Vdc
30 Vdc
10 Vdc
500 mAdc
625 mW

5.0 mW/°C

Total Device Dissipation

@ TC = 25°C

Derate above 25°C

Operating and Storage Junction
Temperature Range

PD

TJ, Tstg

1.5
12
−55 to
+150
W

mW/°C

°C

THERMAL CHARACTERISTICS
Characteristic
Thermal Resistance,
Junction−to−Ambient
Symbol

RqJA

Max
200
Unit

°C/mW

Thermal Resistance,
Junction−to−Case

RqJC

83.3 °C/mW

Maximum ratings are those values beyond which device damage can occur.
Maximum ratings applied to the device are individual stress limit values (not
normal operating conditions) and are not valid simultaneously. If these limits are
exceeded, device functional operation is not implied, damage may occur and
reliability may be affected.
http://onsemi.com
COLLECTOR 3
BASE
2
EMITTER 1
MARKING DIAGRAM
1
23
TO−92
(TO−226AA)
CASE 29−11
STYLE 1
MPS
A1x

AYWWG

G
x = 3 or 4
A = Assembly Location
Y = Year
WW = Work Week

G = Pb−Free Package

(Note: Microdot may be in either location)
ORDERING INFORMATION
See detailed ordering and shipping information in the package
dimensions section on page 2 of this data sheet.

Preferred devices are recommended choices for future use

and best overall value.
*For additional information on our Pb−Free strategy and soldering details, please
download the ON Semiconductor Soldering and Mounting Techniques
Reference Manual, SOLDERRM/D.

Semiconductor Components Industries, LLC, 2005

June, 2005 − Rev. 3
1
Publication Order Number:
MPSA13/D

MPSA13, MPSA14
1.0
0.7

0.5 D = 0.5

0.2
0.3
0.2
0.1
0.1
0.07
0.05
0.03
0.02
0.01
0.1
0.2
0.05
0.5
SINGLE PULSE
SINGLE PULSE

ZqJC(t) = r(t) • RqJC TJ(pk) − TC = P(pk) ZqJC(t)

ZqJA(t) = r(t) • RqJA TJ(pk) − TA = P(pk) ZqJA(t)

1.0 2.0
5.0 10
20 50
t, TIME (ms)
100 200

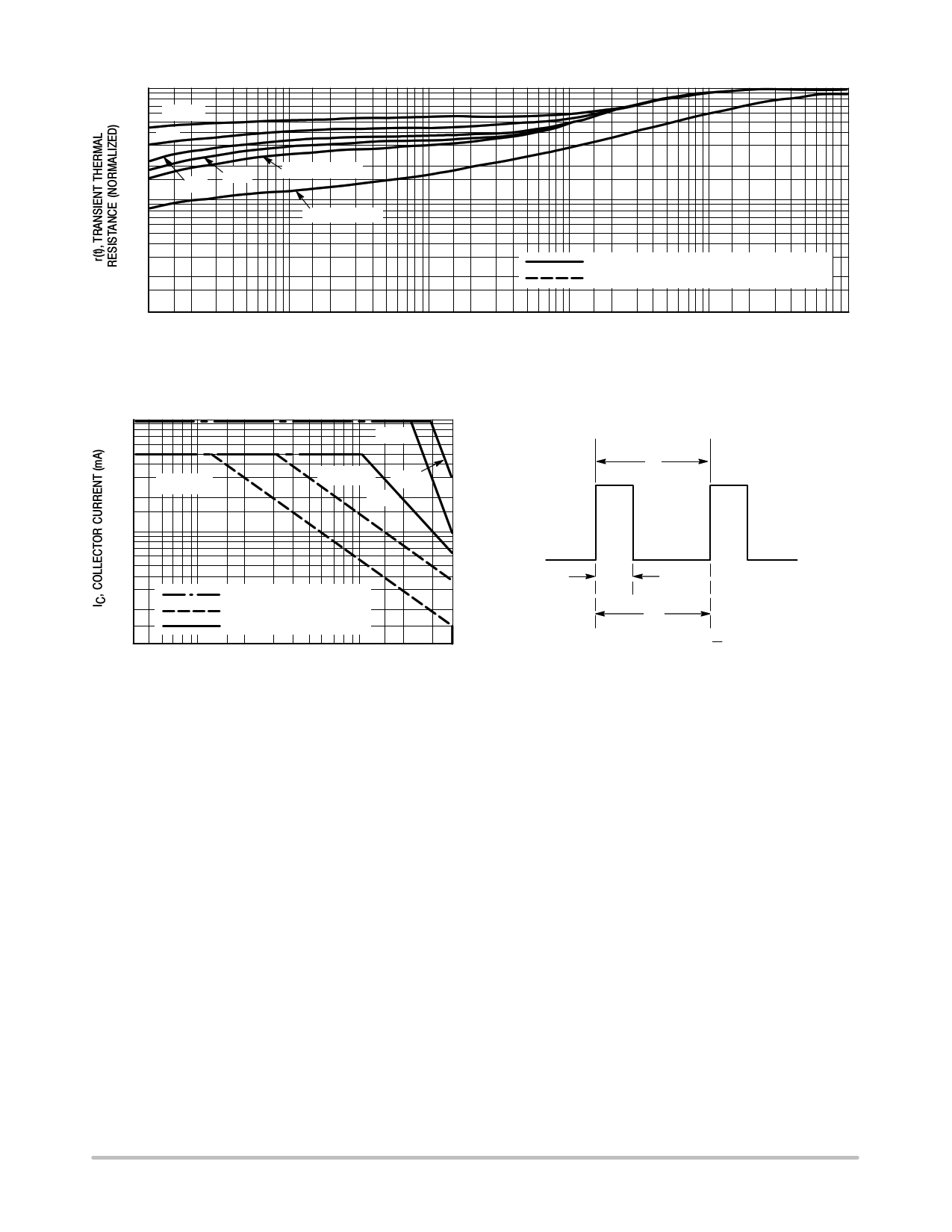

Figure 12. Thermal Response
500 1.0 k 2.0 k
5.0 k 10 k
1.0 k
700
500

300 TA = 25°C

200
1.0 ms

TC = 25°C 100 ms

1.0 s
FIGURE A

tP

PP

PP

100
70
50
30
20
10
0.4
CURRENT LIMIT
THERMAL LIMIT
SECOND BREAKDOWN LIMIT
0.6 1.0 2.0
4.0 6.0 10
20

VCE, COLLECTOR−EMITTER VOLTAGE (VOLTS)

40
Figure 13. Active Region Safe Operating Area

t1

1/f
DUTY
CYCLE
+
t1
f
+
t1
tP

PEAK PULSE POWER = PP

Design Note: Use of Transient Thermal Resistance Data
http://onsemi.com
5


Preview 5 Page

On this page, you can learn information such as the schematic, equivalent, pinout, replacement, circuit, and manual for MPSA13 electronic component.

Information Total 6 Pages
Link URL
Download

Share Link :

Electronic Components Distributor

An electronic components distributor is a company that sources, stocks, and sells electronic components to manufacturers, engineers, and hobbyists.

SparkFun Electronics Allied Electronics DigiKey Electronics Arrow Electronics
Mouser Electronics Adafruit Newark Chip One Stop

MPSA13 transistor electrical specification description

In this section, we try to describe the electrical specifications of the MPSA13 transistor device.

This electrical specs explanation is really helpful for a better understanding of this transistor and it will help us with the replacement process.

Voltage specs

The terminal voltage specs of MPSA13 transistor are collector to emitter and collector to base voltage is 30V and emitter to base voltage is 10V, this shows it is low power Darlington transistor device.

The collector to emitter saturation voltage is 1.5V, and the saturation voltage is region switching of the transistor.

Overall voltage specifications of the MPSA13 transistor show that it is a low voltage device that has more applications.

Current specs

The collector current value of the MPSA13 transistor is 500mA, it is the current load capacity of the transistor device.

The MPSA13 transistor has low current specs, so this will very useful for display driving and sensor applications.

Dissipation specs

The power dissipation at the MPSA13 transistor is 625mW, the device dissipation mainly depends on the transistor package and overall capacity.

Current gain specs

The current gain value of MPSA13 is 5000 to 10000hFE, the DC current value shows that it is capable of amplifier and driver applications.

The DC current gain value of MPSA13 is higher, this is why MPSA13 transistors are been used in POWER amplifier applications with low voltage and currents.

Преимущества и недостатки аналогов KSP13

Аналоги и замены для транзистора KSP13 имеют свои преимущества и недостатки по сравнению с оригинальным компонентом. Рассмотрим их подробнее:

Преимущества аналогов KSP13:

  • Широкий выбор аналогов позволяет найти подходящий компонент для конкретных требований и задач.
  • Некоторые аналоги могут иметь лучшие характеристики, такие как более высокая мощность или нижние частоты переключения.
  • Некоторые аналоги могут быть более доступными и дешевыми по сравнению с оригинальным транзистором KSP13.
  • Возможность выбора аналогов позволяет легче заменить компонент в случае его отсутствия или прекращения производства.

Недостатки аналогов KSP13:

  • Некоторые аналоги могут иметь несовместимые размеры или разъемы, что может потребовать дополнительных манипуляций при замене компонента.
  • Некоторые аналоги могут иметь низкую надежность или качество, что может привести к более высокой вероятности отказа или снижению производительности устройства.
  • Некоторые аналоги могут иметь отличия в параметрах и характеристиках, что может потребовать дополнительной настройки или адаптации схемы.
  • Выбор аналогов может быть ограничен наличием на рынке или прекращением производства некоторых компонентов.

При выборе аналогов и замен для транзистора KSP13 необходимо учитывать конкретные требования и особенности проекта, а также возможные преимущества и недостатки каждого аналога

Важно также обратить внимание на совместимость компонентов и необходимость дополнительных настроек или манипуляций при замене

MPSA13 transistor characteristics curves

DC current gain characteristics of the MPSA13 transistor

The figure shows the DC current gain characteristics of the MPSA13 transistor, the graph is plotted with DC current gain vs collector current.

At the fixed collector to emitter voltage, the DC current gain value increases with respect to collector current.

As when the junction temperature increases, the DC current gain increases and drops at the end.

collector saturation region characteristics of the MPSA13

The figure shows the collector saturation region characteristics of the MPSA13 transistor, the graph is plotted with the collector to emitter voltage vs base current.

Характеристики транзистора Mpsa13 и почему нужно выбрать замену

У Mpsa13 есть ряд важных характеристик, которые необходимо учитывать при выборе замены:

  • Максимальное значение коллекторного тока (Ic max): для Mpsa13 это значение составляет 500 мА. Это означает, что транзистор может выдерживать текущую нагрузку до 500 мА.
  • Максимальное значение напряжения коллектора (Vcbo max): для Mpsa13 это значение составляет 30 В. Это означает, что транзистор способен выдерживать напряжение до 30 В между коллектором и базой.
  • Максимальное значение напряжения эмиттер-коллектор (Vceo max): для Mpsa13 это значение составляет 30 В. Это означает, что транзистор способен выдерживать напряжение до 30 В между эмиттером и коллектором.
  • Максимальное значение тока коллектора (Ic): для Mpsa13 это значение составляет 100 мА. Это означает, что транзистор может обеспечивать ток коллектора до 100 мА.
  • Коэффициент усиления тока (hfe): для Mpsa13 этот коэффициент обычно находится в диапазоне от 100 до 400. Он показывает, насколько ток коллектора больше тока базы.

При выборе замены транзистора Mpsa13 важно учитывать эти характеристики, чтобы найти аналог схожих или лучших параметров. Возможная замена должна иметь аналогичные или более высокие значения максимальных токов и напряжений, а также иметь схожий или более высокий коэффициент усиления тока

Выбрав замену с лучшими характеристиками, можно быть уверенным в надежности работы схемы и лучшей производительности устройства

При выборе замены также можно обратить внимание на цену, доступность на рынке и репутацию производителя
