What is fmmt2907a?

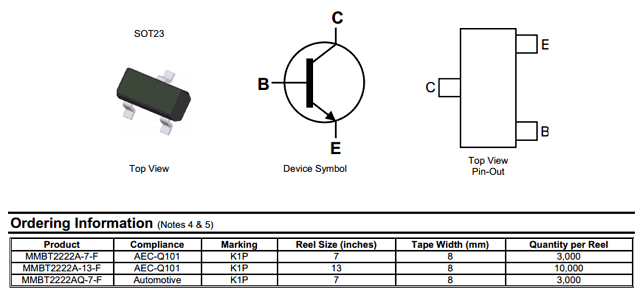

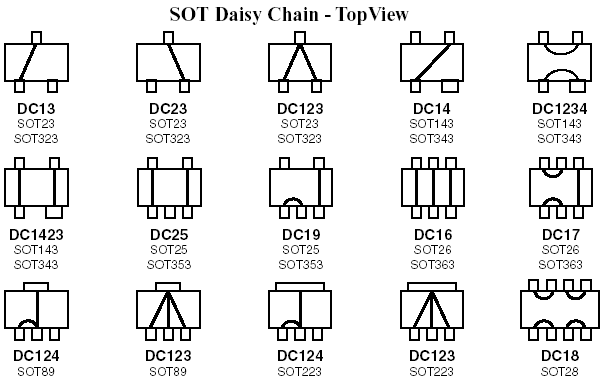

Маркировка компонентов в корпусе sot-23

Биполярный транзистор FMMT2907A — описание производителя. Основные параметры. Даташиты.

Наименование производителя: FMMT2907A

Маркировка: 2F

Тип материала: Si

Полярность: PNP

Максимальная рассеиваемая мощность (Pc): 0.4
W

Макcимально допустимое напряжение коллектор-база (Ucb): 60
V

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 60
V

Макcимально допустимое напряжение эмиттер-база (Ueb): 5
V

Макcимальный постоянный ток коллектора (Ic): 0.8
A

Предельная температура PN-перехода (Tj): 150
°C

Граничная частота коэффициента передачи тока (ft): 200
MHz

Ёмкость коллекторного перехода (Cc): 8
pf

Статический коэффициент передачи тока (hfe): 100

Корпус транзистора:

FMMT2907A
Datasheet (PDF)

 6.1. Size:40K  diodes fmmt2907.pdf

SOT23 PNP SILICON PLANARFMMT2907SWITCHING TRANSISTORFMMT2907AISSUE 3 FEBRUARY 1996 . T i i I T T T T EC T T V T I D T I T B T T SOT23 T i i ABSOLUTE MAXIMUM RATINGS. T T T IT i i II V I V V II i V I V V i V I V V i II I Di i i T i T T T ELECTRICAL CHARACTERISTICS (at Tamb = 25C unless otherwise stated). T T T IT DITI I

 9.1. Size:27K  diodes fmmt2484.pdf

SOT23 NPN SILICON PLANAR FMMT2484SMALL SIGNAL TRANSISTORISSUE 2 MARCH 94 T V I V EC T I D T I BSOT23ABSOLUTE MAXIMUM RATINGS. T V IT II V I V V II i V I V V i V I V V I I i II I Di i i T i T T T ELECTRICAL CHARACTERISTICS (at Tamb = 25C unless otherwise stated). T I IT DITI II V V I I V I II i V V I I V I i V V I I

 9.2. Size:34K  diodes fmmt2369.pdf

SOT23 NPN SILICON PLANAR FMMT2369HIGH SPEED SWITCHING TRANSISTORSFMMT2369AISSUE 3 AUGUST 1995 I TI T i i I i i I i i Ii i EC T I D T I T B T T T SOT23ABSOLUTE MAXIMUM RATINGS. T V IT II V I V V II i V I V V II i V I V V i V I V V i II I Di i i T i T T T ELECTRICAL CHARACTERISTICS (at Tamb = 25C unless otherwise stated). T T T

Другие транзисторы… FMMT2904
, FMMT2904A
, FMMT2905A
, FMMT2906
, FMMT2906A
, FMMT2906AR
, FMMT2906R
, FMMT2907
, BC546
, FMMT2907AR
, FMMT2907R
, FMMT3053
, FMMT3053A
, FMMT3250
, FMMT3250A
, FMMT3251
, FMMT3251A
.

Модификации и маркировка транзистора S8050

Модель PC UCB UCE UBE IC TJ fT Cob hFE Корпус Маркировка
S8050A 0,625 40 25 6 0,8 150 100 9 85 TO-92
GS8050T 0,625 40 25 6 0,8 150 100 9 45 TO-92
GSTSS8050 1 40 25 5 1,5 150 100 85 TO-92
MPS8050 0,625 40 25 6 1,5 150 190 9 85 TO-92
S8050A/B/C/D/G 0,625 40 25 6 0,8/0,5 150 100/150 9 85…300 TO-92
S8050T 0,625 40 25 6 0,5 150 150 85 TO-92
SPS8050 0,625 15 12 6,5 1,5 150 260 5 200 TO-92
SS8050/C/D/G 1 40 25 5 1,5 150 100 85…400 TO-92
SS8050T 1 40 25 5 1,5 150 100 85 TO-92
STS8050 0,625 30 25 6 0,8 150 120 19 85 TO-92

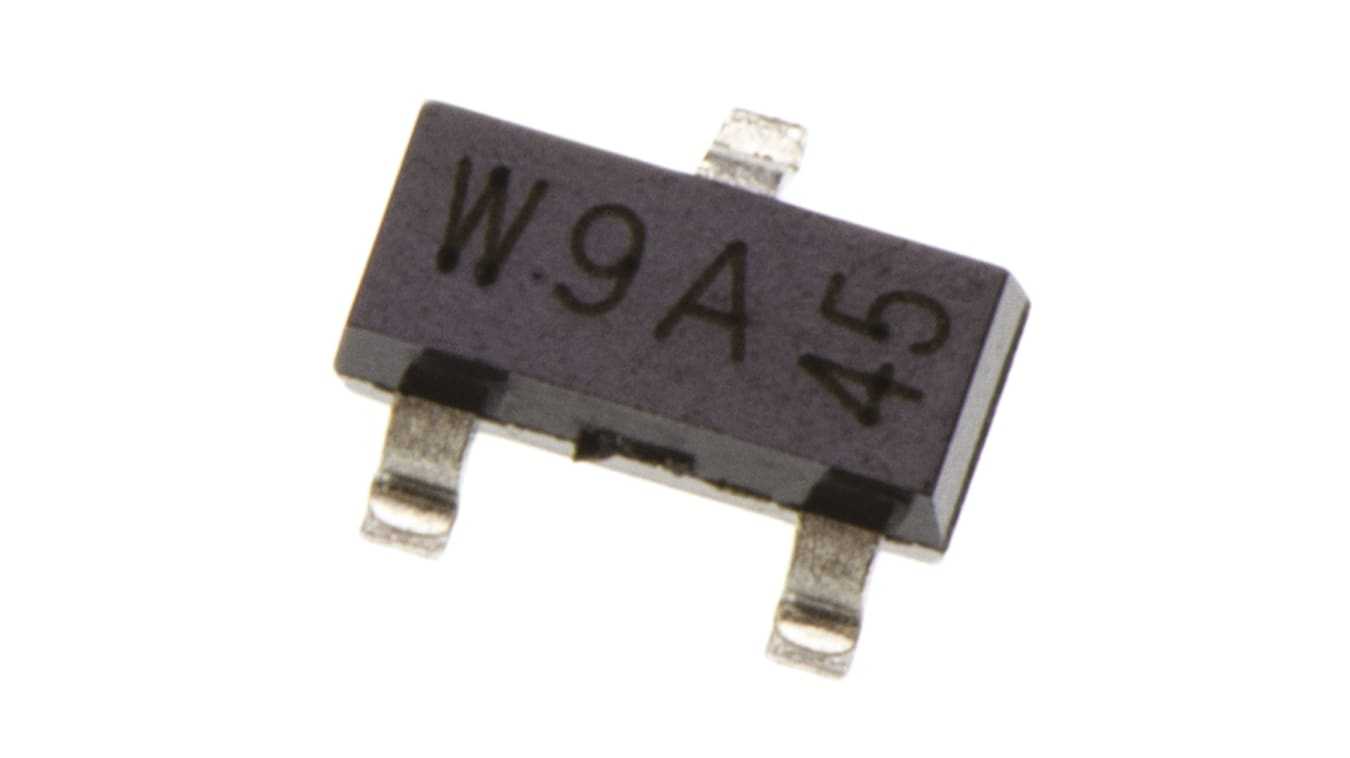

Транзисторы исполнения SMD и их маркировка
MMSS8050W-H/J/L 0,2 40 25 5 1,5 150 100 15 120…400 SOT-323 Y1
S8050W 0,25 40 25 6 0,8 150 100 9 85 SOT-323 Y1
SS8050W 0,2 40 25 5 1,5 150 100 120 SOT-323 Y1
GSTSS8050LT1 0,225 40 25 5 1,5 150 100 100 SOT-23 1HA
MMSS8050-L/H 0,3 40 25 5 0,5 150 150 120…350 SOT-23 Y1
MPS8050S 0,35 40 25 6 1,5 150 190 85 SOT-23
MPS8050SC 0,35 40 25 5 1,2 150 150 85…300 SOT-23
MS8050-H/L 0,2 40 25 6 0,8 150 150 80…300 SOT-23 Y11
S8050 0,3 40 25 5 0,5 150 150 120 SOT-23
S8050M-/B/C/D 0,45 40 25 6 0,8 150 100 9 85…300 SOT-23 HY3B/C/D
SS8050LT1 0,225 40 25 5 1,5 150 150 120 SOT-23 KEY
KST8050D 0,25 50 50 6 1,2 150 100 100…320 SOT-23 Y1C, Y1D
KST8050M 0,3 40 25 6 0,8 150 150 40…400 SOT-23 Y11
KST8050X 0,3 40 20 5 1,5 150 100 20 40…350 SOT-23 Y1+
KST9013 0,3 40 25 5 0,5 150 150 200…400 SOT-23 J3
KST9013C 0,3 40 25 5 0,5 150 150 40…200 SOT-23 J3Y
S8050LT1 0,3 40 25 5 0,5 150 150 120 SOT-23 J3Y
MMS8050-L/H 0,3 40 25 5 0,5 150 150 50…350 SOT-23 J3Y
DMBT8050 0,3 40 25 5 0,8 150 100 120 SOT-23 J3Y
KST8050S 0,3 40 25 5 0,5 150 150 50…400 SOT-23 J3Y
KTD1304S 0,2 25 20 12 0,3 150 50 10 20…800 SOT-23 J3Y
KTD1304 0,2 25 20 12 0,3 150 60 20…1000 SOT-23 J3Y или MAX

Миниатюрные размеры SMD-корпусов (SOT-23, SOT-323) не позволяют производителю использовать традиционные способы маркировки продукции. Поэтому обычно применяется 2-4 символьный буквенно-цифровой код, наносимый на лицевую поверхность корпуса. Какая-либо единая система среди производителей отсутствует. Кроме того, некоторые предприятия используют одинаковые обозначения, не позволяющие однозначно идентифицировать производителя. Во многих случаях отличающиеся одним символом коды используются и для обозначения групп одного и того же изделия в разных диапазонах значений параметра hFE.

Наиболее часто встречающийся маркировочный код “J3Y” соответствует транзисторам S8050 компаний-производителей: «DC COMPONENTS», «KEXIN», «SECOS», «Jin Yu Semiconductor», «LGE», «WEITRON», «MCC», «GLOBALTECH Semiconductor», «Shenzhen Tuofeng Semiconductor Technologies».

↑ Печатная плата

Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года. Уже более 10 лет наш журнал существует только на мои средства.

— Спасибо за внимание! Игорь Котов, главный редактор журнала «Датагор»

Купил китайскую плату усилителя в комплекте при слали транзисторы toshiba TTA1943 TTC5200 включил начал проверять два из 28 сгорело… посмотрел темы с похожими проблемами однозначного ответа нет. слышал что подобные транзисторы частенько поделывают. а можно ли подобрать аналогичные и где в каком магазине не нарваться на фуфло?

еще продавцы при покупке данной платы предлагают выбор между-toshiba TTA1943 TTC5200, toshiba 2SA1943 2sc5200 и NJW0281 NJW0302…

В подобном готовом усилителе видел такие — NJW21194/NJW21193, но опять же не факт что будет оригинал (( https://ru.aliexpress.com/item/SASION-PH-2030-450W-2-4ohm-Professional-Power-Amplifier-AMP-Disco-DJ-Stage-KTV-Amplifier-Best/32631918738.html?spm=2114.30010708.3.105.8D1Qpq&ws_ab_test=searchweb201556_8,searchweb201602_1_10034_10033_507_508_10020_10017_10005_10006_10021_10022_10009_10008_10018_10019,searchweb201603_2&bts >

20кГц) Суммарный коэффициент гармонических искажений: 200 Перекрестные помехи между каналами: 1 кГц: -76 дБ / 20кГц: -58dB Входной импеданс: 20 кОм (симметричный) / 10 кОм (несимметричный) Чувствительность входа: 25 В / 4 Ω Номинальная мощность slurcocks размер и плата усилителя размер: 143 * 78мм; 305 * 78мм

FMMT2907A Datasheet PDF — ETC

Part Number FMMT2907A
Description SOT23 PNP SILICON PLANAR SWITCHING TRANSISTOR
Manufacturers ETC
Logo

There is a preview and FMMT2907A download ( pdf file ) link at the bottom of this page.

Total 2 Pages

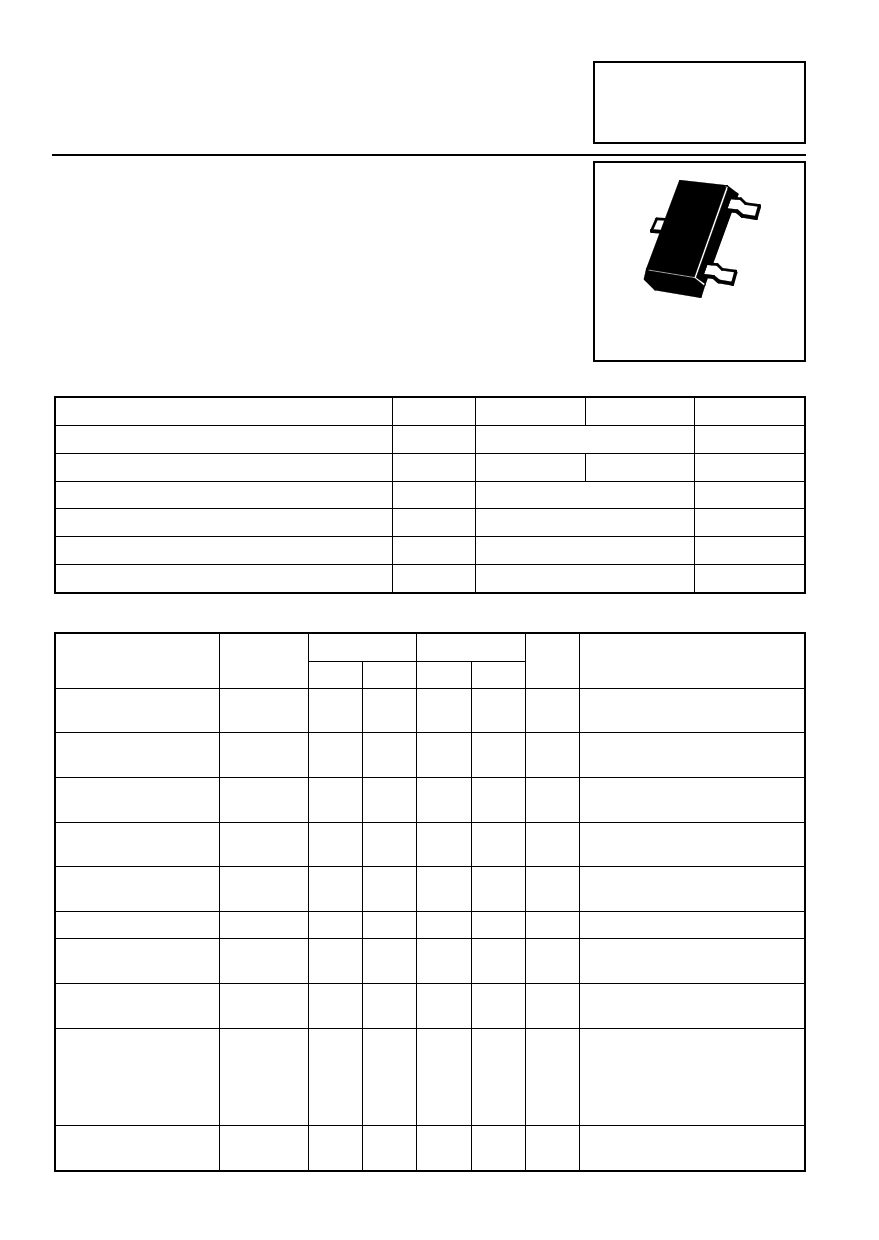

Preview 1 page

No Preview Available !

SOT23 PNP SILICON PLANAR
SWITCHING TRANSISTOR

ISSUE 3 FEBRUARY 1996 7

FEATURES
* Fast switching
COMPLIMENTARY TYPES — FMMT2907
— FMMT2907A
FMMT2222
FMMT2222A
FMMT2907
FMMT2907A
E
C
PARTMARKING DETAIL —
FMMT2907 2BZ
FMMT2907A 2F
FMMT2907R 4P
FMMT2907AR 5P
ABSOLUTE MAXIMUM RATINGS.
PARAMETER
SYMBOL
Collector-Base Voltage
Collector-Emitter Voltage
Emitter-Base Voltage
Continuous Collector Current

Power Dissipation at Tamb=25°C

Operating and Storage Temperature Range

VCBO

VCEO

VEBO

IC

Ptot

Tj:Tstg

B
SOT23
FMMT2907 FMMT2907A
-60
-40 -60
-5
-600
330
-55 to +150
UNIT
V
V
V
mA
mW
°C

ELECTRICAL CHARACTERISTICS (at Tamb = 25°C unless otherwise stated).

PARAMETER
SYMBOL FMMT2907 FMMT2907A UNIT CONDITIONS.
MIN. MAX. MIN. MAX.
Collector-Base

V(BR)CBO -40

Breakdown Voltage
-60

V IC=-10µA, IE=0

Collector-Emitter

V(BR)CEO -60

-60

V IC=-10mA, IB=0*

Breakdown Voltage
Emitter-Base

V(BR)EBO

Breakdown Voltage
-5
-5

V IE=-10µA, IC=0

Collector-Emitter
Cut-Off Current

ICEX

-50 -50 nA VCE=-30V, VBE=-0.5V

Collector Cut-Off
Current

ICBO

Base Cut-Off Current IB

Collector-Emitter

VCE(sat)

Saturation Voltage
Base-Emitter

VBE(sat)

Saturation Voltage
Static Forward
Current Transfer
Ratio

hFE

Transition
Frequency

fT

-20 -10 nA VCB=-50V, IE=0

-20 -10 µA VCB=-50V, IE=0, Tamb=150°C

-50 -50 nA VCE=-30V, VBE=-0.5V

-0.4
-0.4 V

IC=-150mA, IB=-15mA*

-1.6
-1.6 V

IC=-500mA, IB=-50mA*

-1.3
-1.3 V

IC=-150mA, IB=-15mA*

-2.6
-2.6 V

IC=-500mA, IB=-50mA*

35 75
50 100
75 100
100 300 100 300
30 50

IC=-0.1mA, VCE=-10V

IC=-1mA, VCE=-10V

IC=-10mA, VCE=-10V

IC=-150mA, VCE=-10V*

IC=-500mA, VCE=-10V*

200 200 MHz IC=-50mA, VCE=-20V

f=100MHz

*Measured under pulsed conditions. Pulse width=300µs. Duty cycle ≤ 2%

PAGE NUMBER

On this page, you can learn information such as the schematic, equivalent, pinout, replacement, circuit, and manual for FMMT2907A electronic component.

Information Total 2 Pages
Link URL
Download

Share Link :

Electronic Components Distributor

An electronic components distributor is a company that sources, stocks, and sells electronic components to manufacturers, engineers, and hobbyists.

SparkFun Electronics Allied Electronics DigiKey Electronics Arrow Electronics
Mouser Electronics Adafruit Newark Chip One Stop

Биполярный транзистор 2N5087 — описание производителя. Основные параметры. Даташиты.

Наименование производителя: 2N5087

Тип материала: Si

Полярность: PNP

Максимальная рассеиваемая мощность (Pc): 0.31
W

Макcимально допустимое напряжение коллектор-база (Ucb): 50
V

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 50
V

Макcимально допустимое напряжение эмиттер-база (Ueb): 3
V

Макcимальный постоянный ток коллектора (Ic): 0.05
A

Предельная температура PN-перехода (Tj): 135
°C

Граничная частота коэффициента передачи тока (ft): 40
MHz

Ёмкость коллекторного перехода (Cc): 4
pf

Статический коэффициент передачи тока (hfe): 250

Корпус транзистора:

2N5087
Datasheet (PDF)

 ..1. Size:434K  motorola 2n5086 2n5087.pdf

MOTOROLAOrder this documentSEMICONDUCTOR TECHNICAL DATAby 2N5086/DAmplifier Transistors2N5086PNP Silicon*2N5087*Motorola Preferred DeviceCOLLECTOR32BASE1EMITTER 123

 ..2. Size:49K  philips 2n5087 cnv 2.pdf

DISCRETE SEMICONDUCTORSDATA SHEETbook, halfpageM3D1862N5087PNP general purpose transistorProduct specification 1997 Jul 02Supersedes data of September 1994File under Discrete Semiconductors, SC04Philips Semiconductors Product specificationPNP general purpose transistor 2N5087FEATURES PINNING Low current (max. 100 mA)PIN DESCRIPTION Low voltage (max. 50 V).1

 ..3. Size:100K  fairchild semi 2n5086 2n5087 mmbt5087.pdf

2N5086/2N5087/MMBT5087PNP General Purpose Amplifier3 This device is designed for low level, high gain, low noise general purpose amplifier applications at collector currents to 50mA.2SOT-23TO-92 1Mark: 2Q11. Emitter 2. Base 3. Collector 1. Base 2. Emitter 3. Collector Absolute Maximum Ratings* Ta=25C unless otherwise notedSymbol Parameter Value UnitsVCEO Collect

 ..4. Size:60K  central 2n5086 2n5087.pdf

145 Adams Avenue, Hauppauge, NY 11788 USATel: (631) 435-1110 Fax: (631) 435-1824

 ..5. Size:1285K  sprague 2n4265 2n4400 2n4401 2n4402 2n4403 2n4409 2n4410 2n4424 2n4425 2n4951 2n4952 2n4953 2n4954 2n5087 2n5088 2n5089.pdf

 0.1. Size:300K  motorola 2n5087rev0.pdf

MOTOROLAOrder this documentSEMICONDUCTOR TECHNICAL DATAby 2N5087/DAmplifier TransistorPNP Silicon2N5087COLLECTOR3Motorola Preferred Device2BASE1EMITTER123MAXIMUM RAT

 0.2. Size:155K  onsemi 2n5087-d.pdf

2N5087Preferred Device Amplifier TransistorPNP SiliconFeatures Pb-Free Packages are Available*http://onsemi.com3 COLLECTORMAXIMUM RATINGS2BASERating Symbol Value UnitCollector-Emitter Voltage VCEO 50 Vdc1 EMITTERCollector-Base Voltage VCBO 50 VdcEmitter-Base Voltage VEBO 3.0 VdcCollector Current — Continuous IC 50 mAdcTO-92Total Device Dissipation @ TA = 2

 0.3. Size:156K  onsemi 2n5087g.pdf

2N5087Preferred Device Amplifier TransistorPNP SiliconFeatures Pb-Free Packages are Available*http://onsemi.com3 COLLECTORMAXIMUM RATINGS2BASERating Symbol Value UnitCollector-Emitter Voltage VCEO 50 Vdc1 EMITTERCollector-Base Voltage VCBO 50 VdcEmitter-Base Voltage VEBO 3.0 VdcCollector Current — Continuous IC 50 mAdcTO-92Total Device Dissipation @ TA = 2

 0.4. Size:156K  onsemi 2n5087rlrag.pdf

2N5087Preferred Device Amplifier TransistorPNP SiliconFeatures Pb-Free Packages are Available*http://onsemi.com3 COLLECTORMAXIMUM RATINGS2BASERating Symbol Value UnitCollector-Emitter Voltage VCEO 50 Vdc1 EMITTERCollector-Base Voltage VCBO 50 VdcEmitter-Base Voltage VEBO 3.0 VdcCollector Current — Continuous IC 50 mAdcTO-92Total Device Dissipation @ TA = 2

 0.5. Size:49K  hsmc h2n5087.pdf

Spec. No. : HE6210HI-SINCERITYIssued Date : 1998.02.01Revised Date : 2005.01.20MICROELECTRONICS CORP.Page No. : 1/5H2N5087PNP EPITAXIAL PLANAR TRANSISTORDescriptionThis device was designed for low noise,high gain,general purpose amplifierapplications for 1uA to 25mA collector current.TO-92Absolute Maximum Ratings Maximum TemperaturesStorage Temperature ………..

Другие транзисторы… 2N508
, 2N5080
, 2N5081
, 2N5082
, 2N5083
, 2N5084
, 2N5085
, 2N5086
, 2N3773
, 2N5088
, 2N5089
, 2N508A
, 2N509
, 2N5090
, 2N5091
, 2N5092
, 2N5093
.

Справочник радиолюбителя

Краткая справочная таблица по маркировкам наиболее распространенных SMD транзисторов- название и примерные аналоги.

Внимание: таблица крайне усеченная, если Вас интересует более подробная информация (параметры, даташиты), то заходите НА ЭТУ СТРАНИЦУ

Обозначение на корпусе Тип транзистора Примерный аналог
15 MMBT3960 2N3960
1A BC846A BC546A
1B BC846B BC546B
1C MMBTA20 MPSA20
1D BC846
1E BC847A BC547A
1F BC847B BC547B
1G BC847C BC547C
1H BC847
1J BC848A BC548A
1K BC848B BC548B
1L BC848C BC548C
1M BC848
1P FMMT2222A 2N2222A
1T MMBT3960A 2N3960A
1X MMBT930
1Y MMBT3903 2N3903
2A FMMT3906 2N3906
2B BC849B BC549B
2C BC849C BC549C / BC109C / MMBTA70
2E FMMTA93
2F BC850B BC550B
2G BC850C BC550C
2J MMBT3640 2N3640
2K MMBT8598
2M MMBT404
2N MMBT404A
2T MMBT4403 2N4403
2W MMBT8599
2X MMBT4401 2N4401
3A BC856A BC556A
3B BC856B BC556B
3D BC856
3E BC857A BC557A
3F BC857B BC557B
3G BC857C BC557C
3J BC858A BC558A
3K BC858B BC558B
3L BC858C BC558C
3S MMBT5551
4A BC859A BC559A
4B BC859B BC559B
4C BC859C BC559C
4E BC860A BC560A
4F BC860B BC560B
4G BC860C BC560C
4J FMMT38A
449 FMMT449
489 FMMT489
491 FMMT491
493 FMMT493
5A BC807-16 BC327-16
5B BC807-25 BC327-25
5C BC807-40 BC327-40
5E BC808-16 BC328-16
5F BC808-25 BC328-25
5G BC808-40 BC328-40
549 FMMT549
589 FMMT589
591 FMMT591
593 FMMT593
6A BC817-16 BC337-16
6B BC817-25 BC337-25
6C BC817-40 BC337-40
6E BC818-16 BC338-16
6F BC818-25 BC338-25
6G BC818-40 BC338-40
9 BC849BLT1
AA BCW60A BC636 / BCW60A
AB BCW60B
AC BCW60C BC548B
AD BCW60D
AE BCX52
AG BCX70G
AH BCX70H
AJ BCX70J
AK BCX70K
AL MMBTA55
AM BSS64 2N3638
AS1 BST50 BSR50
B2 BSV52 2N2369A
BA BCW61A BC635
BB BCW61B
BC BCW61C
BD BCW61D
BE BCX55
BG BCX71G
BH BCX71H BC639
BJ BCX71J
BK BCX71K
BN MMBT3638A 2N3638A
BR2 BSR31 2N4031
C1 BCW29
C2 BCW30 BC178B / BC558B
C5 MMBA811C5
C6 MMBA811C6
C7 BCF29
C8 BCF30
CE BSS79B
CEC BC869 BC369
CF BSS79C
CH BSS82B / BSS80B
CJ BSS80C
CM BSS82C
D1 BCW31 BC108A / BC548A
D2 BCW32 BC108A / BC548A
D3 BCW33 BC108C / BC548C
D6 MMBC1622D6
D7 BCF32
D8 BCF33 BC549C / BCY58 / MMBC1622D8
DA BCW67A
DB BCW67B
DC BCW67C
DE BFN18
DF BCW68F
DG BCW68G
DH BCW68H
E1 BFS17 BFY90 / BFW92
EA BCW65A
EB BCW65B
EC BCW65C
ED BCW65C
EF BCW66F
EG BCW66G
EH BCW66H
F1 MMBC1009F1
F3 MMBC1009F3
FA BFQ17 BFW16A
FD BCV26 MPSA64
FE BCV46 MPSA77
FF BCV27 MPSA14
FG BCV47 MPSA27
GF BFR92P
H1 BCW69
H2 BCW70 BC557B
H3 BCW89
H7 BCF70
K1 BCW71 BC547A
K2 BCW72 BC547B
K3 BCW81
K4 BCW71R
K7 BCV71
K8 BCV72
K9 BCF81
L1 BSS65
L2 BSS70
L3 MMBC1323L3
L4 MMBC1623L4
L5 MMBC1623L5
L6 MMBC1623L6
L7 MMBC1623L7
M3 MMBA812M3
M4 MMBA812M4
M5 MMBA812M5
M6 BSR58 / MMBA812M6 2N4858
M7 MMBA812M7
O2 BST82
P1 BFR92 BFR90
P2 BFR92A BFR90
P5 FMMT2369A 2N2369A
Q3 MMBC1321Q3
Q4 MMBC1321Q4
Q5 MMBC1321Q5
R1 BFR93 BFR91
R2 BFR93A BFR91
S1A SMBT3904
S1D SMBTA42
S2 MMBA813S2
S2A SMBT3906
S2D SMBTA92
S2F SMBT2907A
S3 MMBA813S3
S4 MMBA813S4
T1 BCX17 BC327
T2 BCX18
T7 BSR15 2N2907A
T8 BSR16 2N2907A
U1 BCX19 BC337
U2 BCX20
U7 BSR13 2N2222A
U8 BSR14 2N2222A
U9 BSR17
U92 BSR17A 2N3904
Z2V FMMTA64
ZD MMBT4125 2N4125

Как подключить транзистор к Ардуино

Для этого занятия нам потребуется:

  • плата Arduino Uno / Arduino Nano / Arduino Mega;
  • макетная плата;
  • 1 биполярный транзистор;
  • 1 мотор постоянного тока;
  • 2 резистора от 1 до 10 кОм;
  • провода «папа-папа» и «папа-мама».

Подключить мотор постоянного тока напрямую к цифровым или аналоговым портам Arduino не получится. Это обусловлено тем, что пины на плате Ардуино не способны выдавать ток более 40 мА. При этом мотору постоянного тока, в зависимости от нагрузки, необходимо сотни миллиампер. Потому и возникает потребность управления электрической цепью высокого напряжения транзистором или Motor Shield L293D.

Схема подключения мотора постоянного тока к Ардуино

Соберите электрическую цепь, как на рисунке выше. Если присмотреться к сборке на макетной плате, то вы заметите, что транзистор играет роль кнопки. Если кнопка замыкает электрическую цепь при нажатии на толкатель, то транзистор начинает пропускать ток при подаче напряжения на базу. Таким образом, мы можем сделать автоматическое или полуавтоматическое управление мотором на Ардуино.

Скетч. Управление мотором через транзистор

void setup() { pinMode(11, OUTPUT); // объявляем пин 13 как выход } void loop() { digitalWrite(11, HIGH); // зажигаем светодиод delay(2000); // ждем 2 секунды digitalWrite(11, LOW); // выключаем светодиод delay(2000); // ждем 2 секунды } Если вы заметили, то это скетч из занятия — Включение светодиода на Ардуино

С точки зрения микропроцессора абсолютно не важно, что подключено к Pin13 — светодиод, транзистор или драйвер светодиодов для Светового меча на Ардуино

Обратите внимание на то, что резистор R1 подтягивает базу транзистора к земле, а резистор R2 служит для защиты порта микроконтроллера от перегрузки

Скетч. Управление мотором от датчика

Скетч управления двигателем постоянного тока на Ардуино можно написать по-другому. Добавим в схему фоторезистор и сделаем автоматическое включение мотора при снижении уровня освещенности в комнате. Можно также использовать датчик уровня жидкости или любой другой датчик. В скетче мы используем операторы if и else для управлением (включением/выключением) мотора постоянного тока.

Управление двигателем постоянного тока на Arduino UNO // Присваиваем имя для аналогового входа A0 #define sensor A0 // Присваиваем имя для значений аналогового входа A0 // unsigned int принимает только положительные числа unsigned int value = 0; void setup() { // Пин 11 с транзистором будет выходом (англ. «output») pinMode(11, OUTPUT); } void loop() { // Считываем значение с фоторезистора на аналоговом входе A0 value = analogRead(sensor); // Если значение value меньше 500, включаем транзистор if (value<500) digitalWrite(9,HIGH); // В противном случае (если value>500), выключаем транзистор if (value>500) digitalWrite(9, LOW); }

Полевые транзисторы

Так же очень распространенные на сегодняшний день компоненты. Их применяют даже чаще, чем биполярные. К примеру, инверторы теперь в основном только с полевыми, то есть биполярные приборы они уже стеснили. И если у вас возникает вопрос, можно ли заменить полевой транзистор биполярным, то ответ будет положительным. Однако в полевом плюсов намного больше, чем в биполярном.

Полевые усилители поглощают энергии намного меньше, чем биполярные, так как полевые управление фокусируют на напряжении и электрическим полем заряда, в то время когда биполярные же держатся на токе базы. Поэтому их предпочитают больше. Полевые транзисторы даже переключаются в разы быстрее, чем биполярные. К тому же они имеют хорошую термоустойчивость. И для того, чтобы переключить направления электрического тока, полевые транзисторы вправе соединяться параллельно и без резисторов, просто нужен драйвер, подходящий для этого.

Если же говорить о замене полевых триодов, то и здесь есть способ поиска их аналогов. В принципе в поиске с биполярными не сильно отличается, можно сказать даже, что будет практически таким же. Но разница небольшая есть: нет той проблемы с передачей тока, как у биполярного транзистора. Нельзя забывать о сток-исток, нужно помнить о запасе.

К тому же у полевого есть такой параметр, как сопротивление открытого канала. Вот от него легко определить, что будет с мощностью, и как она будет рассеиваться

Ну и, конечно же, очень важно рассчитывать это сопротивление открытого канала, так как можно потерять много энергии и напряжении при переходе не будет слишком высоким

Чем можно заменить полевые транзисторы?

Крутизна S также очень важна при поиске аналога. Данный параметр будет показывать состояние тока стока при напряжении затвора. Это позволит определить, сколько понадобится напряжения для коммутации.

Помните, что выбирать важно и исходя от порогового напряжения затвора, если напряжение будет в разы меньше порогового, то нормального функционирования от вашего аналога ждать не придется. Цепь при получении напряжения не получит нужного и вся мощность, точнее ее рассеивание останется на приборе, а для него этого нежелательно, ведь может случиться перегрев. В даташите еще говорится, что мощность рассеяния обоих приборов одинакова: и зависит это от корпуса

Если корпус большой, то получение тепловой мощности будет безопаснее рассеиваться

В даташите еще говорится, что мощность рассеяния обоих приборов одинакова: и зависит это от корпуса. Если корпус большой, то получение тепловой мощности будет безопаснее рассеиваться.

Емкость затвора так же очень важна в случае данного предмета

Очень важно, чтобы затвор не был крайне тяжелым, и необходимо помнить об этом при выборе. Будет очень хорошо, если он будет меньше в разы, так как это принесет удобство и легкость в использовании данного механизма. Однако если вам нет необходимости перепаивать, то спокойно можно выбрать размер, который идеально подойдет, схожий с оригиналом

Однако если вам нет необходимости перепаивать, то спокойно можно выбрать размер, который идеально подойдет, схожий с оригиналом.

К примеру, сейчас довольно часто меняют IRFP460 на более новую и современную 20N50, так как у него затвор крайне легкий. Опять-таки даташит скажет то же самое, указав на массу схожести, несмотря на преимущество второго.

Зарождение элемента

Германий был обнаружен Клеменсом и Винклером в немецком городе Фрайберг в 1886 году. Существование этого элемента предсказывал Менделеев, установив заранее его атомный вес, равный 71, и плотность 5,5 г/см3.

Вам будет интересно:Как выбирать ЖК-телевизор: описание, характеристики

В начале осени 1885 года шахтер, работавший на серебряном руднике Химмельсфюрст близ Фрайберга, наткнулся на необычную руду. Она была передана Альбину Вейсбаху из близлежащей Горной академии, который подтвердил, что это новый минерал. Он в свою очередь попросил своего коллегу Винклера проанализировать добычу. Винклер обнаружил, что в составе найденного химического элемента находится 75 % серебра, 18 % серы, состав остального 7 %-ного объема находки ученый определить не смог.

Вам будет интересно:Схемы электродвигателя звезда и треугольник: виды подключения, особенности и отличия

К февралю 1886 года он понял, что это новый металлоподобный элемент. Когда были протестированы его свойства, стало ясно, что это недостающий элемент в таблице Менделеева, который располагается ниже кремния. Минерал, из которого он произошел, известен как аргиродит – Ag 8 GeS 6. Спустя несколько десятилетий этот элемент будет выступать основой германиевых транзисторов для звука.

Зарождение нового мира

В то время как Бардин бросил Bell Labs, чтобы стать академиком (он продолжил изучение германиевых транзисторов и сверхпроводников в Иллинойском университете), Браттэйн поработал еще некоторое время, а после ушел в педагогику. Шокли основал свою собственную компанию по производству транзисторов и создал уникальное место — Силиконовую долину. Это процветающий район в Калифорнии вокруг Пало-Альто, где находятся крупные корпорации электроники. Двое из его сотрудников, Роберт Нойс и Гордон Мур, основали компанию Intel — крупнейшего в мире производителя микросхем.

Бардин, Браттэйн и Шокли ненадолго воссоединились в 1956 году: за свое открытие они получили высшую в мире научную награду — Нобелевскую премию по физике.

FMMT2907A Datasheet (PDF)

 6.1. Size:40K  diodes fmmt2907.pdf

SOT23 PNP SILICON PLANARFMMT2907SWITCHING TRANSISTORFMMT2907AISSUE 3 FEBRUARY 1996 . T i i I T T T T EC T T V T I D T I T B T T SOT23 T i i ABSOLUTE MAXIMUM RATINGS. T T T IT i i II V I V V II i V I V V i V I V V i II I Di i i T i T T T ELECTRICAL CHARACTERISTICS (at Tamb = 25C unless otherwise stated). T T T IT DITI I

 9.1. Size:27K  diodes fmmt2484.pdf

SOT23 NPN SILICON PLANAR FMMT2484SMALL SIGNAL TRANSISTORISSUE 2 MARCH 94 T V I V EC T I D T I BSOT23ABSOLUTE MAXIMUM RATINGS. T V IT II V I V V II i V I V V i V I V V I I i II I Di i i T i T T T ELECTRICAL CHARACTERISTICS (at Tamb = 25C unless otherwise stated). T I IT DITI II V V I I V I II i V V I I V I i V V I I

 9.2. Size:34K  diodes fmmt2369.pdf

SOT23 NPN SILICON PLANAR FMMT2369HIGH SPEED SWITCHING TRANSISTORSFMMT2369AISSUE 3 AUGUST 1995 I TI T i i I i i I i i Ii i EC T I D T I T B T T T SOT23ABSOLUTE MAXIMUM RATINGS. T V IT II V I V V II i V I V V II i V I V V i V I V V i II I Di i i T i T T T ELECTRICAL CHARACTERISTICS (at Tamb = 25C unless otherwise stated). T T T

Понравилась статья? Поделиться с друзьями:
Пафос клуб
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
