Bd139 транзистор: характеристики и его российские аналоги

Примеры использования

Вариантов применения транзистора TIP122 и его схем включения достаточно много, их просто невозможно уместить в одну статью. Поэтому рассмотрим только некоторые схемы с его участием. Первая — усилитель звуковой частоты на 12 Вт, вторая — автоматический регулятор скорости вращения вентилятора.

Усилитель низкой частоты

Данный усилитель сделан на микросхеме операционном усилителе TL081 и двух выходных транзисторах TIP122 и TIP127. При нагрузке 8 Ом рассматриваемый усилитель способен обеспечить выходную мощность 12 Вт. Напряжение питания данного прибора должно находиться в пределах от 12 до 18 вольт.

Автоматический регулятор скорости вращения вентилятора

Рассматриваемый регулятор скорости вращения вентилятора можно использовать для предотвращения перегрева различной бытовой аппаратуры, например, компьютера. Его устанавливают в корпус охлаждаемого им устройства. Данная схема позволяет автоматически регулировать скорость вращения вентилятора, в зависимости от температуры воздуха.

Температурный датчик LM335 ориентирован на работу при -40 до +1000 градусов цельсия. Напряжение на нем будет увеличиваться на 10 мВ вместе с ростом вокруг окружающей температуры. Напряжение с него подается на неинвертирующий вход операционного усилителя LM741. Со стабилитрона 1N4733 на инвертирующий вход микросхемы, через потенциометр, подается опорное напряжение 5.1 В.

В данной схеме потенциометр предназначен для регулирования порога срабатывания вентилятора. Транзистор находится в выходном каскаде усилителя и предназначен для непосредственного управления вентилятором.

Маркировка SOT-23

Взгляните на таблицы, приведенные ниже. Там присутствует расшифровка кодов для нескольких корпусов.

Корпуса бывают:

1. sot23-3.
2. sot23-5.
3. sot23-6.

Во время ремонта электронных устройств инженерам часто бывает трудно определить вид микросхемы в каждом из корпусов. Дело в том, что на заводах из-за маленьких размеров корпусов их специально кодируют. В таблицах есть разные виды микросхем, в частности:

1. DC/DC.
2. AC/DC.
3. ШИМ(pwm).

Сборка транзисторов тоже отличается, а вот корпуса — похожи. Взгляните на рисунок — здесь видно, как располагаются выводы 3 видов корпусов.

Маркировочные коды ставят на корпусах. Один из элементов кода может быть отмечен знаком “.” Таким символом может быть заменено любое цифровое или буквенное обозначение. Оно может иметь отношение к номеру производственной серии, дате выпуска, так что периодически меняется.

Есть несколько аналогов, идентичных по распиновке. Они могут заменить оригинал, при этом дорабатывать схему или не нужно, или нужно по-минимуму. Однако ее сравнение с datasheet будет не лишним. Замену может осуществлять только инженер.

О транзисторе

Давайте вспомним о том, что вне зависимости от того, проверяем мы транзистор с прямой или обратной проводимостью, они имеют два p-n перехода. Любой из этих переходов можно сопоставить с диодом. Исходя из этого, можно с уверенностью заявить, что транзистор представляют собой пару диодов, соединённых параллельно, а место их соединения, является базой.

Таким образом получается, что у одного из диодов выводы будут представлять собой базу и коллектор, а у второго диода выводы будут представлять базу и эмиттер, или наоборот. В таблице ниже представлена цветовая и кодовая маркировки маломощных среднечастотных и высокочастотных транзисторов.

Таблица маркировки маломощных среднечастотных и высокочастотных транзисторов.

Исходя из выше написанного, наша задача сводится к проверке напряжения падения на полупроводниковом приборе, или проверки его сопротивления.

Если диоды работоспособны, значит и проверяемый элемент рабочий.Для начала рассмотрим транзистор с обратной проводимостью, то есть имеющим структуру проводимости N-P-N.

На электрических схемах, разных устройств, структуру транзистора определяют с помощью стрелки, которая указывает эмиттерный переход.

Так если стрелка указывает на базу, значит, мы имеем дело c с транзистором прямой проводимости, имеющим структуру p-n-p, а если наоборот, значит это транзистор с обратной проводимостью, имеющий структуру n-p-n.

Для этого существуют специальные пробники, и даже в самом мультиметре имеется гнездо для проверки транзисторов, но, на мой взгляд, все они не совсем практичны. Вот чтобы подобрать пару транзисторов с одинаковым коэффициентом усиления (h21э) пробники вещь даже очень нужная. А для определения исправности достаточно будет и обыкновенного мультика.

Для открытия транзистора с прямой проводимостью, нужно дать отрицательное напряжение на базу. Для этого берём мультиметр, включаем его, и после этого выбираем режим измерения прозвонки, обычно он обозначается символическим изображением диода. В этом режиме прибор показывает падение напряжения в мВ. Благодаря этому мы можем определить кремниевый или германиевый диод или транзистор. Если падение напряжения лежит в пределах 200-400 мВ, то перед нами германиевый полупроводник, а если 500-700 кремниевый.

Современный многофункциональный мультиметр.

Проверка работоспособности транзистора

Подключаем на базу полевого транзистора плюсовой щуп (красный цвет), другим щупом (черный- минус) подключаем к выводу коллектора и делаем измерение. Затем минусовым щупом подключаем к выводу эмиттера и измеряем. Если переходы транзистора не пробиты, то падение напряжения на коллекторном и эмиттерном переходе должно быть на границе от 200 до 700 мВ.

Будет интересно Варианты схем подключения проходных выключателей

Для этого берем, подключаем черный щуп к базе, а красный по очереди подключаем к эмиттеру и коллектору, производя измерения.

Теперь произведём обратное измерение коллекторного и эмиттерного перехода.

Во время измерения, на экране прибора высветится цифра «1», что в свою очередь означает, что при выбранном нами режиме измерения, падение напряжения отсутствует.

Точно также, можно проверить элемент, который находиться на электронной плате, от какого-либо устройства.

При этом во многих случаях можно обойтись и без выпаивания его из платы.

Бывают случаи, когда на впаянные элементы в схеме, оказывают большое влияние резисторы с малым сопротивлением.

Но такие схематические решения, встречаются очень редко. В таких случаях при измерении обратного коллекторного и эмиттерного перехода, значения на приборе будут низкие, и тогда нужно выпаивать элемент из печатной платы. Способ проверки работоспособности элемента с обратной проводимостью (P-N-P переход), точно такой же, только на базу элемента подключается минусовой щуп измерительного прибора.

Корпус и распиновка

Цоколевка bc337 выглядит следующим образом. Большинство производителей выпускают его в пластмассовой упаковке ТО-92 с гибкими выводами, или её аналогах: SOT54, TO-226. Маркировка цифробуквенная, наносится на лицевой части корпуса по европейской системе Pro Electron. Если смотреть на неё, то первая ножка слева это — коллектор, второй — база, третий — эмиттер.

Несмотря на это, некоторые китайские компании выпускают устройство в тех же корпусах, что указаны выше, но с другой распиновкой. Например, у Foshan Blue Rocket Electronics сначала идет эмиттер, потом база и последним коллектор.

Модификации (версии) транзистора

Тип	PC	UCB	UCE	UEB	IC	TJ	hFE	fT	Cob	NF	UCE(sat)	Корпус	Примечание
C1815	0,625	60	50	5	0,15	125	25…700	≥ 80	≤ 3	—	≤ 0,25	TO-92	Группы по hFE: O/Y/GR/BL
2SC1815	0,2	60	50	5	0,15	150	130…400	≥ 80	—	—	≤ 0,25	SOT-23	Группы по hFE: L/HМаркировка: HF
2SC1815	0,2	60	50	5	0,15	125	130…400	≥ 80	—	—	≤ 0,25	SOT-23	Группа L по hFE: маркировка: HFL.Группа H маркировка: HF
2SC1815	0,4	60	50	5	0,15	125	25…700	≥ 80	≤ 3,5	1…10	≤ 0,25	TO-92	Группы по hFE: O/Y/GR/BL
2SC1815(L)	0,4	60	50	5	0,15	125	25…700	≥ 80	≤ 3,5	≤ 6	≤ 0,25	TO-92	Группы по hFE: O/Y/GR/BL
2SC1815LT1	0,225	60	50	5	0,15	150	70…700	—	—	—	≤ 0,3	SOT-23	Маркировка: L6
2SC1815M (BR3DG1815M)	0,3	60	50	5	0,15	150	25…700	≥ 80	≤ 3,5	1…10	≤ 0,25	SOT-23	Группы по hFE: O/Y/GR/BL Маркировка: HHFO, HHFY, HHFG, HHFB
2SC1815 M	0,3	45	40	5	0,1	125	70…700	≥ 80	≤ 3,5	—	≤ 0,4	TO-92B	Группы по hFE: O/Y/GR/BL
C1815	0,2	60	50	5	0,15	150	130…400	≥ 80	—	—	≤ 0,25	SOT-23	Группы по hFE: L/HМаркировка: HF
C1815T	0,4	60	50	5	0,15	125	70…700	≥ 80	≤ 3,5	≤ 10	≤ 0,25	TO-92	Группы по hFE: O/Y/GR
CSC1815	0,625	60	50	5	0,15	125	25…700	≥ 80	≤ 3	≤ 10	≤ 0,25	TO-92	Группы по hFE: O/Y/GR/BL
FTC1815	0,4	60	50	5	0,15	125	70…700	≥ 80	≤ 3,5	≤ 10	≤ 0,25	TO-92	Группы по hFE: O/Y/GR/BL
KSC1815	0,4	60	50	5	0,15	125	25…700	≥ 80	≤ 3	1	≤ 0,25	TO-92	Группы по hFE: O/Y/GR/L
KTC1815	0,625	60	50	5	0,15	150	25…700	≥ 80	≤ 3,5	≤ 10	≤ 0,25	TO-92	Группы по hFE: Y/GR

Транзистор КТ6116 — DataSheet

Перейти к содержимому

Параметры транзисторов КТ6116

Параметр	Обозначение	Маркировка	Условия	Значение	Ед. изм.
Аналог		КТ6116А		ВС450 *2, 2SA794 *3, 2SA794P *3, SK3114A *2, 2SA984K *2, 2SA984KD *2, 2SA777NС *2, FMMTA56 *3
КТ6116Б		SО5400 *1, FMMT5400 *1, A5T5400, MPSL51 *2, MPSD53 *2, PN4356 *2, 2N4356 *3
Структура

 —
p-n-p

Максимально допустимая постоянная рассеиваемая мощность коллектора
P_K max,P*_{K, τ max},P**_{K, и max}
КТ6116А
50 °C
625
мВт

КТ6116Б
50 °C
625

Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
f_гр, f*_h31б, f**_h31э, f***_max
КТ6116А

—
≥100
МГц
КТ6116Б
—
≥100

Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера
U_{КБО проб. ,} U*_{КЭR проб.,} U**_{КЭО проб.}
КТ6116А
—
160
В

КТ6116Б
—
130

Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора

U_{ЭБО проб.,}
КТ6116А
—
5
В
КТ6116Б
—
5

Максимально допустимый постоянный ток коллектора
I_{K max,} I*_{К , и max}
КТ6116А
—
600
мА

КТ6116Б
—
600

Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера

I_КБО, I*_КЭR, I**_КЭO
КТ6116А
—
≤0. 05
мкА
КТ6116Б
—
≤0.01

Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером
h_21э,  h*_21Э
КТ6116А

—
60…240

КТ6116Б
—
40…180

Емкость коллекторного перехода
c_к,  с*_12э
КТ6116А
—
—
пФ

КТ6116Б
—
—

Сопротивление насыщения между коллектором и эмиттером
 r_{КЭ нас},  r*_{БЭ нас, К}**_у.р.
КТ6116А
—
—
Ом, дБ

КТ6116Б
—
—

Коэффициент шума транзистора
К_ш, r*_b, P**_вых
КТ6116А
—
≤8
Дб, Ом, Вт

КТ6116Б
—
—

Постоянная времени цепи обратной связи на высокой частоте
τ_к, t*_рас,  t**_выкл,  t***_пк(нс)
КТ6116А
—
—
пс

КТ6116Б
—
—

Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.

*1 — аналог по электрическим параметрам, тип корпуса отличается.

*2 — функциональная замена, тип корпуса аналогичен.

*3 — функциональная замена, тип корпуса отличается.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Hoja de datos ( техническое описание в формате PDF ) электронных компонентов

Номер пьезы

Описание
Фабрикантес
ПДФ

АОД468
N-канальный МОП-транзистор 11,5 А
Альфа и Омега Полупроводники
ПДФ

АОИ468
N-канальный МОП-транзистор 11,5 А
Альфа и Омега Полупроводники
ПДФ

АОЛ1206
N-канальный МОП-транзистор 30 В
Альфа и Омега Полупроводники
ПДФ

АОН6206
N-канальный МОП-транзистор 30 В
Альфа и Омега Полупроводники
ПДФ

АОН6514
N-канальный AlphaMOS Альфа и Омега Полупроводники

ПДФ
АОН6534
30 В N-канальный AlphaMOS
Альфа и Омега Полупроводники
ПДФ

АОН6542
N-канальный AlphaMOS Альфа и Омега Полупроводники
ПДФ

АОН6702
N-канальный МОП-транзистор 30 В

Альфа и Омега Полупроводники
PDF
АОН6702Л
N-канальный МОП-транзистор 30 В
Альфа и Омега Полупроводники
ПДФ

АОН7788
N-канальный МОП-транзистор 30 В
Альфа и Омега Полупроводники
ПДФ

БМС3003

P-канальный силовой МОП-транзистор
ПО Полупроводник
ПДФ
БМС3004
Мощный МОП-транзистор с каналом P
ПО Полупроводник
ПДФ

КПК3701
N-канальный вертикальный DMOS FET
IXYS
ПДФ

КПК3710
N-канальный полевой транзистор с режимом обеднения, 250 В
IXYS
ПДФ

Una ficha técnica, hoja técnica u hoja de datos (datasheet на английском языке), también ficha de características u hoja de características, es un documento que резюме el funcionamiento y otras caracteristicas de un componente (por ejemplo, un componente electronico) o subsistema por ejemplo, una fuente de alimentación) con el suficiente detalle para ser utilizado por un ingeniero de diseño y diseñar el componente en un sistema.

DataSheet.es является веб-страницей, которая функционирует как репозиторий руководств или hoja de datos de muchos de los productos más Populares,
allowiéndote verlos en linea o descargarlos en PDF.

Характеристики

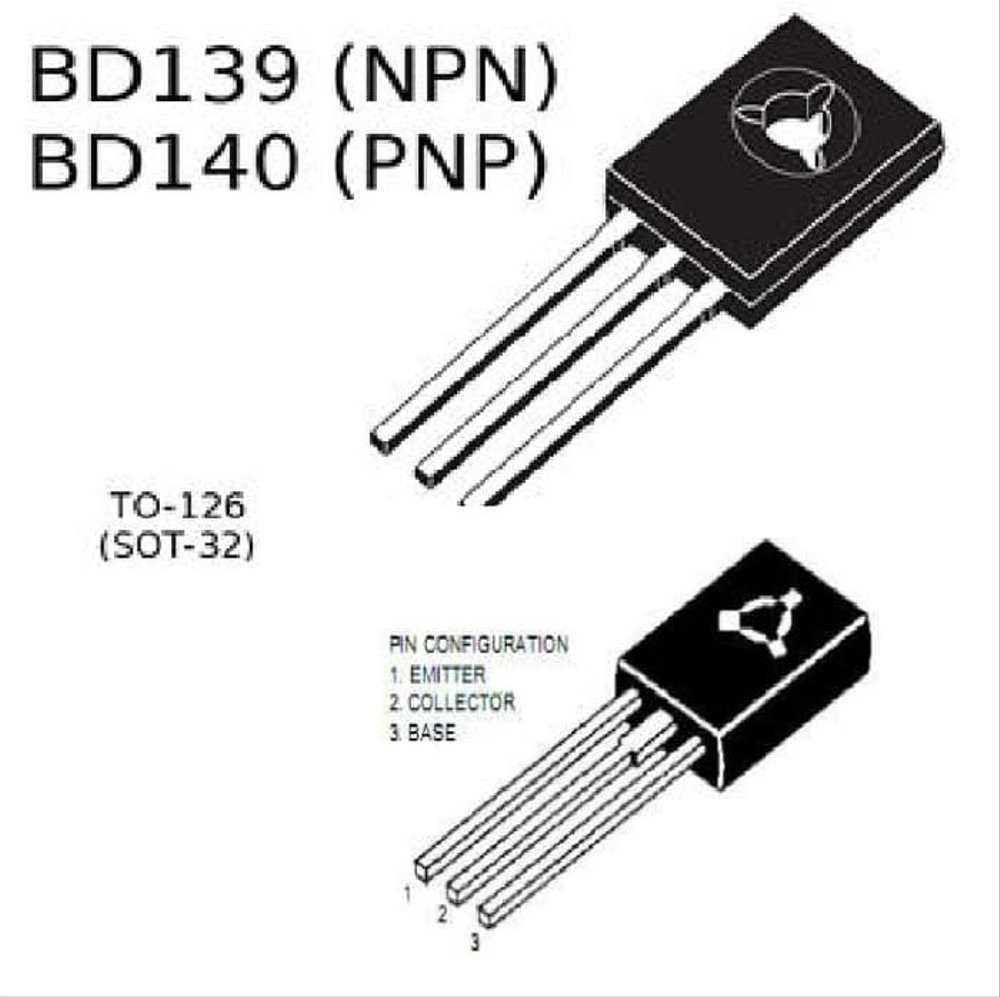

Выпускается транзистор различными производителями, как правило, в пластиковом корпусе. В системе JEDEC есть корпус обновлённого типа ТО-225АА. Вы можете скачать datasheet на транзистор BD139.
