2n6517 pdf даташит

Аналоги

Для замены подойдут транзисторы кремниевые, со структурой NPN, общего назначения и для переключающих схем.

Российское производство.

Модель	PC	fT	UCBO	UEBO	IC	hFE	Корпус
2N3904	0,625	300	60	6	0,2	От 30 до 300	ТО-92
КТ375 А/Б	0,2	≥ 250	60/30	5	0,1	100/280	То-92
КТ3117 А/Б	0,5	≥ 200	60/75	4	0,4	300	То-92 и КТ1-7
КТ6137 А	0,625	300	60	6	0,2	300	ТО-92
КТ3102 А/Б	0,25	≥ 150	50	5	0,1	200/500
КТ660 А/Б	0,5	≥ 200	50/30	5	0,8	450

Зарубежное производство.

Все представленные транзисторы выполненны в корпусе ТО-92.

Модель	PC	fT	UCBO	UEBO	IC	Tj	hFE
2N3904	0,625	300	60	6	0,2	150	300
2SC2474	0,6	٭	60	6	0,2	150	150
2SC2475	0,6		60	6	0,6	200
2SC2477	0,6		60	6	0,6	150
2SC6136	0,5		600	8	0,7	100
2SD1388	0,7	200	60	6	1	250
2SD1490	0,75	80	70	6	1	4000
2SD1642	0,7		100	6	2	40
2SD1698	0,75		100	8	0,8	10000
2SD1701	0,75		1700	8	0,8	10000
2SD1853	0,7		80	6	1,5	2000
3DG3904	0,625	300	60	6	0,2	100
BTN3904A3	0,625	300	60	6	0,2	100
C266	0,825		60	10	2	175	45
ECG123AP	0,5	300	75	6	0,8	200
ECG2341	0,8	300	80		1	150	2000
H2N3904	0,625	300	60	6	0,2	100
HEPS0015	0,31	300	60		0,6	135	200
HEPS0025	0,35	300	60		0,6	150	100
HSE424	0,31	400	60			80
KN3903	0,625	300	60	6	0,2	50
KN3904	0,625	300	60	6	0,2	100
KN4401	0,35	250	60	6	0,6	100
KSC1072	0,8		60	8	0,7	40
KSP8097	0,625		60	6	0,2	250
KTC3245	0,625		400	6	0,3	50
NTE46	0,625		100	12	0,5	10000
P2N2222A	0,625	300	75	6	0,6	100

٭ — пустые ячейки таблицы – информация отсутствует.

Примечание: параметры аналогов взяты из даташип производителя.

Основные параметры

• Коэффициент передачи по току.
• Входное сопротивление.
• Выходная проводимость.
• Обратный ток коллектор-эмиттер.
• Время включения.
• Предельная частота коэффициента передачи тока базы.
• Обратный ток коллектора.
• Максимально допустимый ток.
• Граничная частота коэффициента передачи тока в схеме с общим эмиттером.

Параметры транзистора делятся на собственные (первичные) и вторичные. Собственные параметры характеризуют свойства транзистора, независимо от схемы его включения. В качестве основных собственных параметров принимают:

• коэффициент усиления по току α;
• сопротивления эмиттера, коллектора и базы переменному току r_э, r_к, r_б, которые представляют собой:
  • r_э — сумму сопротивлений эмиттерной области и эмиттерного перехода;
  • r_к — сумму сопротивлений коллекторной области и коллекторного перехода;
  • r_б — поперечное сопротивление базы.

Вторичные параметры различны для различных схем включения транзистора и, вследствие его нелинейности, справедливы только для низких частот и малых амплитуд сигналов. Для вторичных параметров предложено несколько систем параметров и соответствующих им эквивалентных схем. Основными считаются смешанные (гибридные) параметры, обозначаемые буквой «h».

Входное сопротивление — сопротивление транзистора входному переменному току при коротком замыкании на выходе. Изменение входного тока является результатом изменения входного напряжения, без влияния обратной связи от выходного напряжения.

h₁₁ = U_m1/I_m1, при U_m2 = 0

Коэффициент обратной связи по напряжению показывает, какая доля выходного переменного напряжения передаётся на вход транзистора вследствие обратной связи в нём. Во входной цепи транзистора нет переменного тока, и изменение напряжения на входе происходит только в результате изменения выходного напряжения.

h₁₂ = U_m1/U_m2, при I_m1 = 0.

Коэффициент передачи тока (коэффициент усиления по току) показывает усиление переменного тока при нулевом сопротивлении нагрузки. Выходной ток зависит только от входного тока без влияния выходного напряжения.

h₂₁ = I_m2/I_m1, при U_m2 = 0.

Выходная проводимость — внутренняя проводимость для переменного тока между выходными зажимами. Выходной ток изменяется под влиянием выходного напряжения.

h₂₂ = I_m2/U_m2, при I_m1 = 0.

Зависимость между переменными токами и напряжениями транзистора выражается уравнениями:

U_m1 = h₁₁I_m1 + h₁₂U_m2;

I_m2 = h₂₁I_m1 + h₂₂U_m2.

В зависимости от схемы включения транзистора к цифровым индексам h-параметров добавляются буквы: «э» — для схемы ОЭ, «б» — для схемы ОБ, «к» — для схемы ОК.

Для схемы ОЭ: I_m1 = I_mб, I_m2 = I_mк, U_m1 = U_mб-э, U_m2 = U_mк-э. Например, для данной схемы:

h_21э = I_mк/I_mб = β.

Для схемы ОБ: I_m1 = I_mэ, I_m2 = I_mк, U_m1 = U_mэ-б, U_m2 = U_mк-б.

Собственные параметры транзистора связаны с h-параметрами, например для схемы ОЭ:

С повышением частоты заметное влияние на работу транзистора начинает оказывать ёмкость коллекторного перехода C_к. Его реактивное сопротивление уменьшается, шунтируя нагрузку и, следовательно, уменьшая коэффициенты усиления α и β. Сопротивление эмиттерного перехода C_э также снижается, однако он шунтируется малым сопротивлением перехода r_э и в большинстве случаев может не учитываться. Кроме того, при повышении частоты происходит дополнительное снижение коэффициента β в результате отставания фазы тока коллектора от фазы тока эмиттера, которое вызвано инерционностью процесса перемещения носителей через базу от эммитерного перехода к коллекторному и инерционностью процессов накопления и рассасывания заряда в базе. Частоты, на которых происходит снижение коэффициентов α и β на 3 дБ, называются граничными частотами коэффициента передачи тока для схем ОБ и ОЭ соответственно.

В импульсном режиме ток коллектора изменяется с запаздыванием на время задержки τ_з относительно импульса входного тока, что вызвано конечным временем пробега носителей через базу. По мере накопления носителей в базе ток коллектора нарастает в течение длительности фронта τ_ф. Временем включения транзистора называется τ_вкл = τ_з + τ_ф.

Производители

Далее по ссылкам и названием компаний можете найти datasheet 2N5401 от следующих производителей: NXP Semiconductors, Semtech Corporation, Boca Semiconductor Corporation, Micro Electronics, ON Semiconductor, Weitron Technology, UNISONIC TECHNOLOGIES CO., LTD, SeCoS Halbleitertechnologie GmbH, Samsung semiconductor, Motorola, Inc, Multicomp, SHENZHEN KOO CHIN ELECTRONICS CO., LTD., SEMTECH ELECTRONICS LTD, Inchange Semiconductor Company Limited, KODENSHI KOREA CORP, New Jersey Semi-Conductor Products, Inc, Daya Electric Group Co., Ltd, Dc Components, Central Semiconductor Corp, AUK corp, Fairchild Semiconductor, Guangdong Kexin Industrial Co.,Ltd, Micro Commercial Components, Foshan Blue Rocket Electronics Co.,Ltd, GUANGDONG HOTTECH INDUSTRIAL CO.,LTD, SHENZHEN YONGERJIA INDUSTRY CO.,LTD.

Практика работы составного транзистора

На рис. 3 показаны три варианта построения выходного каскада (эмиттерный повторитель). При подборе транзисторов надо стремится к b1~b2 и b3~b4 . Различие можно компенсировать за счёт подбора пар по равенству коэффициентов усиления СТ b13~b24 (см. табл. 1).

• Схема на рис. 3а имеет наибольшее входное сопротивление, но это худшая из приведённых схем: требует изоляцию фланцев мощных транзисторов (или раздельные радиаторы) и обеспечивает наименьший размах напряжения, поскольку между базами СТ должно падать ~2 В, в противном случае сильно проявятся искажения типа «ступенька».
• Схема на рис. 3б досталась в наследство с тех времён, когда ещё не выпускались комплементарные пары мощных транзисторов. Единственный плюс по сравнению с предыдущим вариантом – меньшее падение напряжения ~1,8 В и больше размах без искажений.
• Схема на рис. 3в наглядно демонстрирует преимущества СТШ: между базами СТ падает минимум напряжения, а мощные транзисторы можно посадить на общий радиатор без изоляционных прокладок.

На рис. 4 показаны два параметрических стабилизатора. Выходное напряжение для варианта с СТД равно:

Поскольку Uбэ гуляет в зависимости от температуры и коллекторного тока, то у схемы с СТД разброс выходного напряжения будет больше, а потому вариант с СТШ предпочтительней.

Рис. 3. Варианты выходных эмиттерных повторителей на СТ

Рис. 4. Применение СТ в качестве регулятора в линейном стабилизаторе

Для коммутации электромеханических приводов и, тем более, в импульсных схемах следует использовать готовые СТ с нормированными параметрами включения и выключения, паразитными ёмкостями. Типичный пример – широко распространённые импортные комплементарные СТД серии TIP12х.

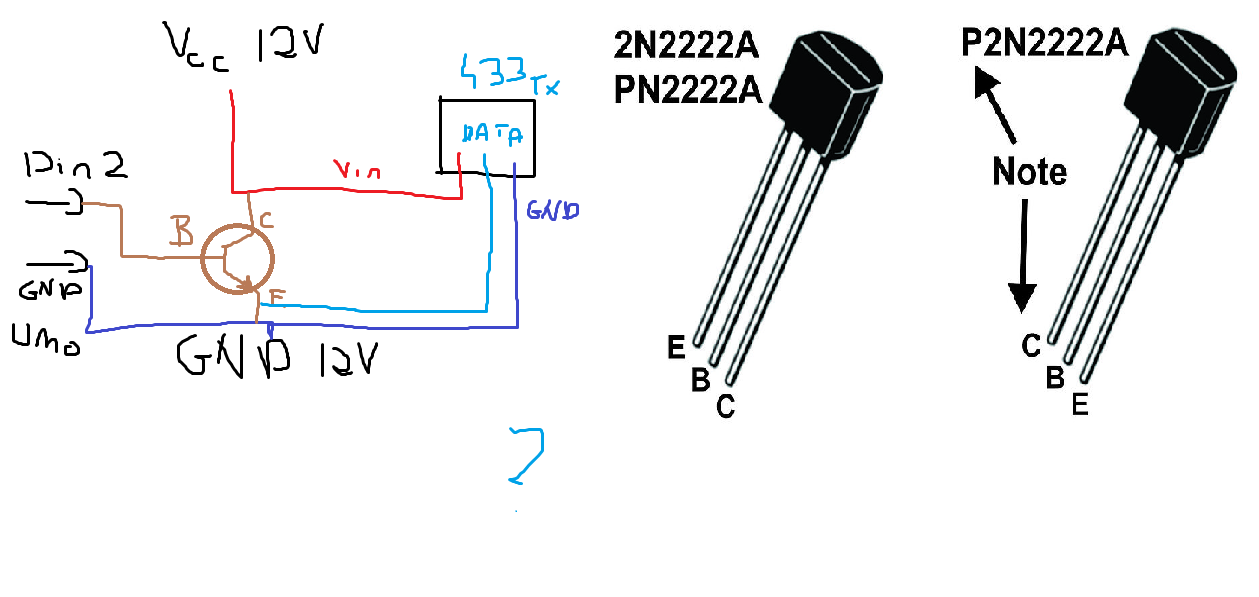

Цоколевка

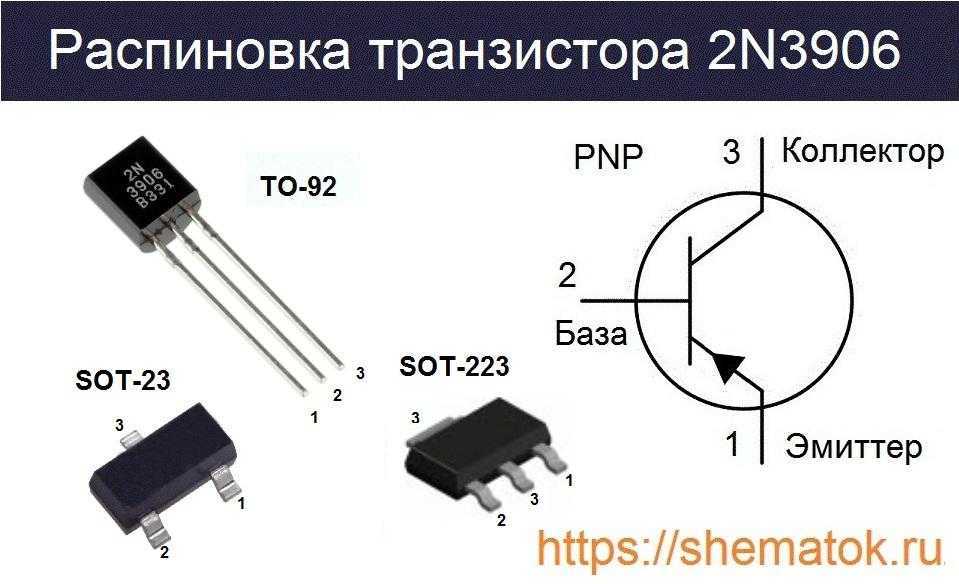

Распиновку транзистор 2N3906 имеет следующую. Чаще всего выпускаются в пластмассовом ТО-92 и весит не более 0,18 г. Этот корпус имеет три гибких вывода для дырочного монтажа. Если смотреть прямо на скошенную часть с той стороны, где нанесена маркировка, то самый левый вывод -это эмиттер, средний – база, правый – коллектор.

Компании Fairchild Semiconductor, Jiangsu Changjiang Electronics Technology, Daya Electric Group, General Semiconductor, Silicon Standard, Daya Electric Group, GUANGDONG HOTTECH INDUSTRIAL, SHENZHEN KOO CHIN ELECTRONICS также выпускают данное изделие в SOT-23. У Fairchild Semiconductor встречаются в SOT-223. Эти пластиковые корпуса, с тремя короткими выводами, предназначены для поверхностного монтажа (SMD).

10 шт.

Как вы отправляете посылки?

Пакеты с нашего склада будут отправлены ePacket или Aliexpress Standard или China Post Registered Air Mail в зависимости от веса и размера продукта и места доставки.

Вы отправляете по всему миру?

Да. Мы осуществляем доставку в более чем 200 стран мира. Тем не менее, есть некоторые места, куда мы не можем отправить товар. Если вы окажетесь в одной из этих стран, мы свяжемся с вами.

А таможня?

Мы не несем ответственности за любые таможенные сборы после отправки товара. Покупая наши продукты, вы соглашаетесь с тем, что одна или несколько посылок могут быть отправлены вам и могут быть оплачены таможенными сборами, когда они прибудут в вашу страну.

Сколько времени занимает доставка?

Время доставки зависит от местоположения. Вот наши оценки:

Местоположение	* Расчетное время доставки
США	10-60 рабочих дней
Канада, Европа	10-60 рабочих дней
Австралия, Новая Зеландия	10-60 рабочих дней
Центральная и Южная Америка	15-60 рабочих дней
Азия	10-40 рабочих дней
Африка	15-60 рабочих дней

Да, после отправки вашего заказа вы получите электронное письмо с информацией для отслеживания.

В моем отслеживании указано «нет информации в данный момент».

Некоторым транспортным компаниям требуется 2-5 рабочих дней для обновления информации об отслеживании в системе. Если ваш заказ был размещен более 5 рабочих дней назад, а информация о вашем номере для отслеживания до сих пор отсутствует, свяжитесь с нами.

Мои товары будут отправлены одной посылкой?

По логистическим причинам товары в рамках одной покупки иногда отправляются отдельными посылками, даже если вы указали комбинированную доставку.

Если у вас есть другие вопросы, пожалуйста, свяжитесь с нами, и мы сделаем все возможное, чтобы помочь вам.

ПОЛИТИКА ВОЗВРАТА И ВОЗВРАТА

Отмена заказа

Все заказы могут быть отменены до момента их отправки. Если ваш заказ оплачен и вам необходимо внести изменения или отменить заказ, вы должны связаться с нами в течение 12 часов.

Возврат средств

Ваше удовлетворение является нашим приоритетом №1. Таким образом, вы можете запросить возврат средств или повторную отправку заказанных товаров, если:

• Если вы , а не получили товар в течение гарантированного времени (60 дней, не включая 2-5-дневную обработку), вы можете запросить возврат средств или повторную отправку.
• Если вы получили не тот товар, вы можете запросить возврат или повторную отправку.
• Если вам не нужен продукт, который вы получили, вы можете запросить возврат средств, но вы должны вернуть товар за свой счет, и товар не должен быть использован.

Мы делаем , а не возвращаем деньги, если:

• Ваш заказ не прибыл из-за факторов, находящихся под вашим контролем (т.е. указание неправильного адреса доставки)
• Ваш заказ не прибыл из-за исключительных обстоятельств, не зависящих от National Semiconductor (например, не прошел таможенную очистку, задержался из-за стихийного бедствия).

Транзистор

Буквально сразу после появления полупроводниковых приборов, скажем, транзисторов, они стремительно начали вытеснять электровакуумные приборы и, в частности, триоды. В настоящее время транзисторы занимают ведущее положение в схемотехнике.

Начинающему, а порой и опытному радиолюбителю-конструктору, не сразу удаётся найти нужное схемотехническое решение или разобраться в назначении тех или иных элементов в схеме. Имея же под рукой набор «кирпичиков» с известными свойствами гораздо легче строить «здание» того или другого устройства.

Не останавливаясь подробно на параметрах транзистора (об этом достаточно написано в современной литературе, например, в ), рассмотрим лишь отдельные свойства и способы их улучшения.

Одна из первых проблем, возникающих перед разработчиком, — увеличение мощности транзистора. Её можно решить параллельным включением транзисторов (рис.1). Токовыравнивающие резисторы в цепях эмиттеров способствуют равномерному распределению нагрузки.

Оказывается, параллельное включение транзисторов полезно не только для увеличения мощности при усилении больших сигналов, но и для уменьшения шума при усилении слабых. Уровень шумов уменьшается пропорционально корню квадратному из количества параллельно включённых транзисторов.

Защита от перегрузки по току наиболее просто решается введением дополнительного транзистора (рис.2). Недостаток такого самозащитного транзистора — снижение КПД из-за наличия датчика тока R. Возможный вариант усовершенствования показан на рис.3. Благодаря введению германиевого диода или диода Шоттки можно в несколько раз уменьшить номинал резистора R, а значит, и рассеиваемую на нём мощность.

Составной транзистор (рис. 4) имеет повышенное выходное сопротивление и значительно уменьшенный эффект Миллера благодаря каскодному включению полевого и биполярного транзисторов.

За счёт полной развязки второго транзистора от входа и питанию стока первого транзистора напряжением, пропорциональным входному, составной транзистор, изображённый на рис.5, имеет ещё более высокие динамические характеристики.

Единственное условие реализации такого транзистора — более высокое напряжение отсечки второго транзистора. Входной транзистор можно заменить на биполярный.

Одна из особенностей транзисторного ключа при изменяющейся нагрузке — изменение времени выключения транзистора. Чем больше насыщение транзистора при минимальной нагрузке, тем больше время выключения. Избежать глубокого насыщения можно путём предотвращения прямого смещения перехода база-коллектор. Наиболее простая реализация этой идеи с помощью диода Шоттки представлена на рис.6. На рис.7 изображён более сложный вариант — схема Бейкера.

https://youtube.com/watch?v=D60LaX9Fza0

Биполярные транзисторы: принцип работы, характеристики и параметры

Биполярные транзисторы – электронные полупроводниковые приборы, отличающиеся от полевых способом переноса заряда.

В полевых (однополярных) транзисторах, используемых в основном в цифровых устройствах, заряд переносится или дырками, или электронами. В биполярных же в процессе участвуют и электроны, и дырки.

Биполярные транзисторы, как и другие типы транзисторов, в основном используются в качестве усилителей сигнала. Применяются в аналоговых устройствах.

Особенности устройства биполярного транзистора

Биполярный транзистор включает в себя три области:

• эмиттер;
• базу – очень тонкую, которая изготавливается из слаболегированного полупроводника, сопротивление этой области высокое;
• коллектор – его область больше по размерам, чем область эмиттера.

К каждой области припаяны металлоконтакты, служащие для подсоединения прибора в электроцепь.

Электропроводность коллектора и эмиттера одинакова и противоположна электропроводности базы. В соответствии с видом проводимости областей, различают p-n-p или n-p-n приборы. Устройства являются несимметричными из-за разницы в площади контакта – между эмиттером и базой она значительно ниже, чем между базой и коллектором. Поэтому К и Э поменять местами путем смены полярности невозможно.

Принцип работы биполярного транзистора

Этот тип транзистора имеет два перехода:

• электронно-дырочный между эмиттером и базой – эмиттерный;
• между коллектором и базой – коллекторный.

Дистанция между переходами маленькая. Для высокочастотных деталей она составляет менее 10 мкм, для низкочастотных – до 50 мкм. Для активации прибора на него подают напряжение от стороннего ИП. Принцип действия биполярных транзисторов с p-n-p и n-p-n переходами одинаков. Переходы могут функционировать в прямом и обратном направлениях, что определяется полярностью подаваемого напряжения.

Режим отсечки

Переходы закрыты, прибор не работает. Этот режим получают при обратном подключении к внешним источникам. Через оба перехода протекают обратные малые коллекторные и эмиттерные токи. Часто считается, что прибор в этом режиме разрывает цепь.

Активный инверсный режим

Является промежуточным. Переход Б-К открыт, а эмиттер-база – закрыт. Ток базы в этом случае значительно меньше токов Э и К. Усиливающие характеристики биполярного транзистора в этом случае отсутствуют. Этот режим востребован мало.

Режим насыщения

Прибор полностью открыт. Оба перехода подключаются к источникам тока в прямом направлении. При этом снижается потенциальный барьер, ограничивающий проникновение носителей заряда. Через эмиттер и коллектор начинают проходить токи, которые называют «токами насыщения».

С общим эмиттером

Эта схема включения биполярных транзисторов обеспечивает наибольшее увеличение вольтамперных характеристик (ВАХ), поэтому является самой востребованной. Минус такого варианта – ухудшение усилительных свойств прибора при повышении частоты и температуры. Это означает, что для высокочастотных транзисторов рекомендуется подобрать другую схему.

С общей базой

Применяется для работы на высоких частотах. Уровень шумов снижен, усиление не очень велико. Каскады приборов, собранные по такой схеме, востребованы в антенных усилителях. Недостаток варианта – необходимость в двух источниках питания.

С общим коллектором

Для такого варианта характерна передача входного сигнала обратно на вход, что существенно уменьшает его уровень. Коэффициент усиления по току – высокий, по напряжению – небольшой, что является минусом этого способа. Схема приемлема для каскадов приборов в случаях, если источник входного сигнала обладает высоким входным сопротивлением.

Какие параметры учитывают при выборе биполярного транзистора?

• Материал, из которого он изготовлен, – арсенид галлия или кремний.
• Частоту. Она может быть – сверхвысокая (более 300 МГц), высокая (30-300 МГц), средняя – (3-30 МГц), низкая (менее 3 МГц).
• Максимальную рассеиваемую мощность.

Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

Другие разделы справочника:

Есть надежда, что справочник транзисторов окажется полезен опытным и начинающим радиолюбителям, конструкторам и учащимся. Всем тем, кто так или иначе сталкивается с необходимостью узнать больше о параметрах транзисторов. Более подробную информацию обо всех возможностях этого интернет-справочника можно прочитать на странице «О сайте». Если Вы заметили ошибку, огромная просьба написать письмо. Спасибо за терпение и сотрудничество.

Мощные транзисторы, применяемые в БП. Подбор и замена.

10 Ноя 2007 – 20:13 NMD 1572 >> 68.32

Ремонт Блоков Питания Транзисторы Детали

Вот небольшая подборка транзисторов, использующихся в БП. Михаил.KSC5027- Vceo-800V, Ic- 3A, Icp – 10A, Pd – 50W 2SC4242 – Vceo – 450v, Ic – 7A. Pd – 40W BU508A – Vceo – 700V, Ic – 8A, Icp – 15A, Pd – 50W ST13003 – Vceo-400v, Ic- 1.5A, Icp – 3A, Pd – 40W MJE13003 – Vceo -400v. Ic -1.5A, Icp – 3A, Pd – 40W 2SC3457 – Vceo – 800v, Ic – 3A. P – 50w MJE13005 – Vceo – 400v, Ic – 4A, Icp – 8A, Pd – 75w MJE13006 – Vceo – 300v, Ic – 8A, Icp – 16A, Pd – 80w MJE13007 – Vceo – 400v, Ic – 8A, Icp – 16A, Pd – 80w 2SC2625 – Vceo – 450v, Ic – 10A, Pd – 80w 2SC3306 – Vceo – 500v, Ic -10A, Pd – 100w KSE13006 – Vceo – 300V, Ic – 8A, Icp – 16A, Pd – 80W KSE13007 – Vceo – 400V, Ic – 8A, Icp – 16A, Pd – 80W KSE13009 – Vceo – 400v, Ic – 12A, Icp – 24A, Pd – 130w KSP2222A – Vceo- 40v, Ic – 0.6A, Pd – 0.63w 2SC945 – Vcev – 60v, Ic – 0,1A, Pd – 0.25w 2SA733 – p-n-p Vce – 60v, Ic – 0.1A, Pd – 0.25w 2SA1015 p-n-p Vce – 50v, Ic – 0.15A, Pd – 0.4w 2SA1273 p-n-p Vce – 30v, Ic – 2A, Pd – 1.0w 2SB1116A p-n-p Vce – 80v, Ic – 1.0A, Pd – 0.75w KSC2335F – Vceo-500v, Ic – 7A, Pd – 40w. 2SC2553 – Vceo-500v, Ic – 5A, Pd – 40w. 2SC2979 – Vceo-900v, Ic – 3A, Pd – 40w. 2SC3039 – Vceo-500v, Ic – 7A, Pd – 50w. 2SC3447 – Vceo-800v, Ic – 5A, Pd – 50w. 2SC3451 – Vceo-800v, Ic -15A, Pd – 100w. 2SC3460 – Vceo-1100v, Ic – 6A, Pd – 100w. 2SC3461 – Vceo-1100v, Ic – 8A, Pd – 120w. 2SC3866 – Vceo-900v, Ic – 3A, Pd – 40w. 2SC4106 – Vceo-500v, Ic – 7A, Pd – 50w. 2SC4706 – Vceo-600v, Ic -14A, Pd – 130w. 2SC4744 – Vceo-1500v, Ic – 6A, Pd – 50w. KSC1008 – Vceo-80v, Ic -0.7A, Pd – 0.8w. 2SA928A p-n-p Vceo-20v, Ic – 1A, Pd – 0.25w. ZTX457 – Vceo-300V Ic – 0.5A, Pd – 1,0W

Схема NPN транзистора

Когда NPN транзистор связан с ресурсами напряжения, базовый ток будет проходить через транзистор. Даже небольшое количество базы контролирует циркуляцию большого количества тока через эмиттер к коллектору. Напряжение базы выше, чем напряжение на эмиттере.

Когда VB базовое напряжение не -ve по сравнению с VE напряжение эмиттера, ток не может проходить в цепи. Таким образом, необходимо обеспечить подачу напряжения обратного смещения> 0.72 Вольт.

Резисторы RL и RB включены в цепь. Это ограничивает ток, проходящий через максимально возможную высоту транзистора.

Напряжение эмиттера VEB как входная сторона. Здесь ток эмиттера (IE) течет со стороны входа и течет в двух направлениях; один яB а другое это яC.

IE= ЯB+ ЯC

Виды транзисторов

В первых транзисторах применялся германий, который работал не совсем стабильно. Со временем от него отказалось в пользу других материалов: кремния (самый распространённый) и арсенида галлия. Но все это традиционные полупроводники.

В настоящее время начинают набирать популярность триоды на основе органических материалов и даже веществ биологического происхождения: протеинов, пептидов, молекул хлорофилла и целых вирусов. Биотранзисторы используются в медицине и биотехнике.

Другие классификации транзисторов:

1. По мощности подразделяются на маломощные (до 0,1 Вт), средней мощности (от 0,1 до 1 Вт) и просто мощные (свыше 1 Вт).
2. Также разделяются по материалу корпуса (металл или пластмасса), типу исполнения (в корпусе, бескорпусные, в составе интегральных схем).
3. Нередко их объединяют друг с другом для улучшения характеристик. Такие транзисторы называются составными или комбинированными и могут состоять из двух и более полупроводниковых приборов. Строение и у них простое: эмиттер первого является базой для второго и так далее до необходимого количества триодов. Бывает нескольких типов: Дарлинга (все составляющие с одинаковым типом проводимости), Шиклаи (тип проводимости разный), каскодный усилитель (два прибора, работающие как один с подключением по схеме с общим эмиттером).
4. К составным относится также и IGBT-транзистор, представляющий собой биполярный, который управляется при помощи полярного триода с изолированным затвором. Такой тип полупроводниковых приборов применяется в основном там, где нужно управлять большим током (сварочные аппараты, городские электросети) или электромеханическими приводами (электротранспорт).
5. В качестве управления может применяться не ток, а другое электромагнитное воздействие. К примеру, в фототранзисторах в качестве базы используется чувствительный фотоэлемент, а в магнитотранзисторах – материал, индуцирующий ток при воздействии на него магнитного поля.
