Транзистор 2n2222

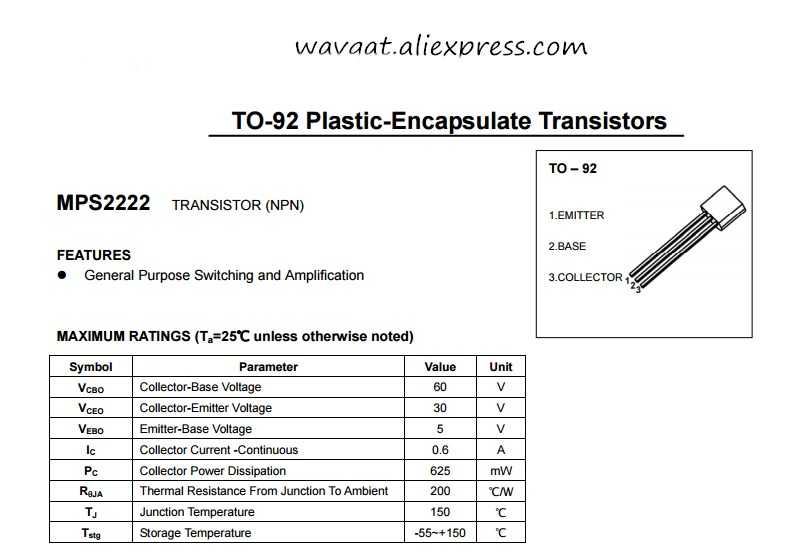

Цоколевка

Распиновку транзистор 2N3906 имеет следующую. Чаще всего выпускаются в пластмассовом ТО-92 и весит не более 0,18 г. Этот корпус имеет три гибких вывода для дырочного монтажа. Если смотреть прямо на скошенную часть с той стороны, где нанесена маркировка, то самый левый вывод -это эмиттер, средний – база, правый – коллектор.

Компании Fairchild Semiconductor, Jiangsu Changjiang Electronics Technology, Daya Electric Group, General Semiconductor, Silicon Standard, Daya Electric Group, GUANGDONG HOTTECH INDUSTRIAL, SHENZHEN KOO CHIN ELECTRONICS также выпускают данное изделие в SOT-23. У Fairchild Semiconductor встречаются в SOT-223. Эти пластиковые корпуса, с тремя короткими выводами, предназначены для поверхностного монтажа (SMD).

H2N3904 Datasheet (PDF)

0.1. h2n3904.pdf Size:50K _hsmc

Spec. No. : HE6218HI-SINCERITYIssued Date : 1992.11.25Revised Date : 2005.01.14MICROELECTRONICS CORP.Page No. : 1/5H2N3904NPN EPITAXIAL PLANAR TRANSISTORDescriptionThe H2N3904 is designed for general purpose switching and amplifier applications.TO-92Absolute Maximum Ratings Maximum TemperaturesStorage Temperature………………………………………………

8.1. h2n3906.pdf Size:51K _hsmc

Spec. No. : HE6240HI-SINCERITYIssued Date : 1992.11.25Revised Date : 2005.01.14MICROELECTRONICS CORP.Page No. : 1/5H2N3906PNP EPITAXIAL PLANAR TRANSISTORDescriptionThe H2N3906 is designed for general purpose switching and amplifier applications.TO-92Absolute Maximum Ratings Maximum TemperaturesStorage Temperature………………………………………………

Детали

Катушки L1 передатчика и приемника имеют сходную конструкцию. Они намотаны на цилиндрических каркасах диаметром 6 мм и длиной 12 мм с подстроечным сердечником из карбонильного железа.

Катушки содержат по 15 витков провода ПЭВ 0,31, виток к витку. Катушка передатчика имеет отвод от середины, и на неё намотана катушка связи L2 (рис.1), которая содержит 5 витков того же провода.

Катушка L2 (рис.2) намотана на ферритовом кольце внешним диаметром 7 мм из феррита проницаемостью 400-2000. Она содержит 100 витков провода ПЭВ 0,12.

Неполярные конденсаторы — КМ, КД, КТ, К10-7 или импортные аналоги. Электролитические конденсаторы — импортные аналоги К50-35. Транзистор 2N3904 можно заменить на КТ3102, КТ368. Транзисторы 2N3906 можно заменить на КТ3107. Налаживание следует начать с передатчика.

2n3442 datasheet (62)

Part	ECAD Model	Manufacturer	Description		Type	PDF
2N3442		Comset Semiconductors	High Power Industrial Transistors		Original	PDF
2N3442		Comset Semiconductors	HIGH POWER INDUSTRIAL TRANSISTORS		Original	PDF
2N3442		Microsemi	NPN Transistor		Original	PDF
2N3442		Motorola	10 AMPERE POWER TRANSISTOR NPN SILICON 140 VOLTS 117 WATTS		Original	PDF
2N3442		On Semiconductor	High-Power Industrial Transistors		Original	PDF
2N3442		Advanced Semiconductor	Silicon Transistor Selection Guide		Scan	PDF
2N3442		API Electronics	NPN Transistors		Scan	PDF
2N3442		API Electronics	Short form transistor data		Scan	PDF
2N3442		Boca Semiconductor	HIGH-POWER INDUSTRIAL TRANSISTORS		Scan	PDF
2N3442		Central Semiconductor	General Purpose Bipolar Transistor, NPN, 140V, TO-3, 2-Pin		Scan	PDF
2N3442		Crimson Semiconductor	HOMETAXIAL / MULTIEPITAXIAL Transistors		Scan	PDF
2N3442		Diode Transistor	TO-3 / Various Transistor Selection Guide		Scan	PDF
2N3442		Diode Transistor	35 to 500V Transistor Selection Guide		Scan	PDF
2N3442		Ferranti Semiconductors	Shortform Data Book 1971		Scan	PDF
2N3442		Ferranti Semiconductors	Power Transistors 1977		Scan	PDF
2N3442		Ferranti Semiconductors	Quick Reference Guide 1985		Scan	PDF
2N3442		General Electric	High voltage silicon N-P-N transistor. 160V, 117W.		Scan	PDF
2N3442		Iskra	Power Silicon Transistors / Switching Transistors		Scan	PDF
2N3442		Lucas Semiconductors	Semiconductor Products		Scan	PDF
2N3442		Mospec	POWER TRANSISTORS		Scan	PDF

Принципиальная схема

Принципиальная схема передатчика показана на рисунке 1. Передатчик излучает мощность около 0,1 Вт при напряжении питания 9В. Напряжение питания может быть снижено до 6В, при этом мощность снизится примерно в два раза.

Особенность схемы передатчика в том, что его транзисторы, один из которых работает в задающем генераторе (VT1), а другой (VT2) в усилителе мощности включены по схеме составного транзистора.

Рис. 1. Принципиальная схема радиопередатчика для DTMF-сигнала на транзисторах 2N3906.

Частота генерации устанавливается кварцевым резонатором Q1. Он должен быть на частоту в диапазоне «27 МГц» или на частоту меньше в два или три раза. При этом передатчик будет работать на второй или третей гармонике кварцевого резонатора. Схема амплитудной модуляции здесь очень простая, она получена экспериментальным путем.

На базу транзистора VT1 поступает напряжение через резистор R1. От него зависит амплитуда сигнала на выходе. Этот резистор сделан подстроечным, и на его ползунок через конденсатор С6 подается напряжение ЗЧ от DTMF-кодера или другого источника НЧ сигнала. Подстраивая R1 можно выбрать оптимальный режим модуляции. В крайне нижнем положении амплитудная модуляция отсутствует.

При движении вверх по схеме она увеличивается, но в какой-то момент амплитуда ВЧ сигнала на выходе передатчика начинает падать, и генерация срывается из-за того, что НЧ сигнал модуляции начинает ВЧ сигнал на базе VT1, шунтируя его.

Усилитель мощности выполненный на транзисторе VT2 получает ВЧ-напряжение и напряжение смещения, необходимое для работы с эмиттера транзистора VT1.

Колебательный контур L1-C5 включенный в его коллекторной цепи должен быть настроен на частоту передачи. То есть, при использовании резонатора на частоту канала — на частоту резонатора.

А при использовании резонатора для работы на второй или третьей гармонике — соответственно, на частоту в два или три раза больше частоты используемого резонатора.

Катушка L2 служит для обеспечения согласования контура с антенной, в качестве которой можно использовать проволочный штырь или «подвеску» из монтажного провода.

Рис. 2. Принципиальная схема радиоприемника для DTMF-сигнала на транзисторах 2N3906 и 2N3904.

Приемный тракт (рис. 2) выполнен на трех транзисторах.

На транзисторах VТ1 и VТ2 выполнен регенеративный детектор, а транзистор VТ3 работает в качестве предварительного усилителя продетектированного сигнала. Сигнал от антенны поступает на коллекторный контур L1-C2, настроенный на такую же частоту, что и контур передатчика. Конденсатор С1 является разделительным.

На транзисторах VТ1 и VТ2 выполнена схема генератора, частота генерации которого устанавливается контуром L1-C2. Но питание на этот генератор поступает через резистор R1 от подстроечного резистора R2, которым можно регулировать напряжение питание данного генератора. Этим резистором устанавливается регенеративный режим работы каскада.

При этом, каскад работает как регенеративный детектор, обладая существенной чувствительностью и селективностью. Выходом детектора является точка соединения эмиттеров VТ1 и VТ2 с резистором R1. Отсюда демодулированный сигнал через LC-фильтр С4-L2-C5 поступает на усилительный каскад на транзисторе VТ3.

Налаживание

Для контроля излучения антенны удобно пользоваться индикатором излучения, состоящим из достаточно высокочастотного осциллографа (например, С1-65А) и объемной катушкой, подключенной на его входе (объемная катушка может быть бескаркасной, диаметром около 50-70 мм, намотанная 5-6 витков толстого намоточного провода). Для контроля излучения осциллограф с катушкой нужно расположить на расстоянии 1-1,5 метра от антенны передатчика.

Подключив ту антенну, с которой будет работать передатчик в дальнейшем, подайте на передатчик питание. Подстраивая контур L1-C5 и наблюдая за изображением на экране осциллографа, добейтесь изображения максимальной неискаженной амплитуды синусоиды.

При настройке следите за тем, чтобы частота сигнала была именно в диапазоне 27 МГц, а не на гармонике (например, 13,5 МГц или 54 МГц). Это можно легко определить по осциллографу (рассчитав по периоду согласно координатной сетке не его экране).

Ток потребления передатчиком должен быть около 30 миллиампер. Затем, подайте на вход модулирующий сигнал. Переключите осциллограф на контроль НЧ сигнала.

Если ползунок R1 находится внизу (по схеме) на экране будет широкая полоса ВЧ сигнала. Постепенно поворачивайте R1. Полоса начнет приобретать форму модулирующего сигнала. Подстройкой R1 выставите глубину модуляции 30-50%. Это будет оптимально. Но можно поэкспериментировать с положением R1.

При его дальнейшем движении вверх (по схеме) сначала глубина AM будет увеличиваться, а затем начинает снижаться максимальная амплитуда ВЧ сигнала, и далее, генерация срывается.

В качестве контрольного сигнала для налаживания приемника удобно использовать сигнал готового передатчика. Подключите к приемнику ту антенну, с которой он будет работать в дальнейшем. Подстроечный резистор R2 установите в среднее положение. Подключите осциллограф к точке соединения эмиттеров транзисторов VT1 и VT2 (рис.2).

При выключенном передатчике здесь должно быть какое-то постоянное напряжение. Если есть генерация -подстройкой R2 сбейте генерацию. Включите передатчик и подайте на его вход модулирующий сигнал.

На эмиттерах VT1 и VT2 должно появиться ВЧ-напряжение, с огибающей, соответствующей модулирующему сигналу (смотреть, переключив осциллограф на наблюдение НЧ сигнала). Подстройкой контура L1-C2 (рис.2) добейтесь её максимальной амплитуды. Затем, подключите осциллограф к коллектору VТ3.

Подстройкой подстроечного резистора R2 добейтесь появления на коллекторе VТ3 НЧ-сигнала, соответствующего модулирующему. Затем, удаляя передатчик от приемника, более точно подстраивайте R2 и входной контур чтобы обеспечивалась наибольшая дальность связи.

Режим работы транзистора VТ3 устанавливается подбором сопротивления резистора R4. Нужно установить такой режим, при котором, при напряжении питания 9В на коллекторе VТ3 есть постоянное напряжение 1 В, при отсутствии сигнала передатчика. При необходимости это напряжение установите подбором сопротивления R4. На этом, можно считать налаживание законченным.
