D1273 транзистор: характеристики на русском языке

D1273 транзистор: характеристики и описание на русском языке

Коэффициент усиления тока

Коэффициент усиления тока (β), также известный как токовый коэффициент передачи, это основной параметр, характеризующий эффективность усиления тока в транзисторе D1273.

Коэффициент усиления тока (β) определяется как отношение изменения коллекторного тока (ΔIc) к изменению базового тока (ΔIb) при постоянной коллекторно-эмиттерной разности потенциалов (Vce).

Таким образом, β = ΔIc / ΔIb.

Значение коэффициента усиления тока (β) для транзистора D1273 может варьироваться в широком диапазоне в зависимости от различных факторов, включая температуру, текущий режим работы и параметры внешних компонентов.

Коэффициент усиления тока (β) часто используется для оценки эффективности работы транзистора в усилительных схемах. Чем выше значение β, тем больше ток может быть усилен входным сигналом. Однако, для достижения стабильной работы транзистора, необходимо тщательно контролировать значение базового тока и коллекторно-эмиттерной разности потенциалов.

Транзистор Д1273: назначение и применение

Основное назначение транзистора Д1273 заключается в усилении и коммутации электрических сигналов. Он может использоваться в различных схемах усилителей, компараторов, генераторов, стабилизаторов напряжения и других электронных устройствах.

Транзистор Д1273 обладает высоким значением коэффициента усиления тока, что позволяет использовать его в усилительных схемах с большими уровнями усиления. В то же время, он обладает низким уровнем шума, что делает его подходящим для применения в чувствительных схемах и приборах.

Транзистор Д1273 характеризуется высокой стабильностью параметров в широких диапазонах рабочих условий, что позволяет его применять в различных технических решениях. Он способен работать при высоких рабочих температурах и длительных нагрузках, что делает его надежным и долговечным элементом.

Одним из наиболее распространенных применений транзистора Д1273 является его использование в аудиоусилителях и радиоприемниках. Благодаря своим характеристикам, он способен обеспечивать высокое качество звука и стабильность работы. Кроме того, этот транзистор может использоваться в схемах источников питания, аппаратах видеозаписи, светодиодных драйверах, инверторных устройствах и многих других устройствах и системах.

Цена и наличие

На рынке транзисторов D1273 предлагается широкий ассортимент от разных производителей. Однако, стоимость транзистора может запредельно варьироваться в зависимости от его качества и производителя. Обычно цена на D1273 рассчитывается за одну штуку, но возможны и оптовые предложения с более выгодными условиями.

Важно отметить, что наличие транзисторов D1273 может быть ограничено в некоторых регионах. При необходимости, можно обратиться к специалистам или консультантам магазина, чтобы уточнить наличие данного транзистора и возможность его доставки

Обратите внимание: перед покупкой рекомендуется проверить подлинность товара и репутацию продавца, чтобы избежать возможных подделок и некачественных компонентов

Характеристики транзистора D1273

Основные параметры транзистора D1273:

  • Тип транзистора: NPN
  • Максимальное коллекторное напряжение: 900 В
  • Максимальный коллекторный ток: 10 А
  • Максимальная мощность: 100 Вт
  • Коэффициент усиления по току: 40-120
  • Максимальная рабочая температура: 150°C
  • Время переключения: 0.5 мкс
  • Тип корпуса: TO-3P

Транзистор D1273 обладает высокой электрической проводимостью и хорошей теплопроводностью, что делает его идеальным для использования в устройствах с высокой мощностью и высокой рабочей температурой. Он широко применяется во многих схемах усиления сигнала и коммутаторных схемах благодаря своей надежности и эффективности.

Транзистор D1273 также обладает хорошими электрическими характеристиками, такими как высокое максимальное коллекторное напряжение и максимальный коллекторный ток, что позволяет ему эффективно работать с высокими нагрузками. Коэффициент усиления по току позволяет использовать его в усилительных схемах для усиления слабых сигналов.

Важно отметить, что при использовании транзистора D1273 необходимо соблюдать рабочие параметры и ограничения, указанные в его техническом описании, чтобы обеспечить его надежную и безопасную работу. Также рекомендуется использовать соответствующие радиаторы для отвода тепла и обеспечения стабильной работы транзистора

Описание транзистора D1273

Транзистор D1273 имеет три вывода, которые обозначены как E (эмиттер), B (база) и C (коллектор). Он представляет собой полевой транзистор типа NPN, что означает, что электронный поток осуществляется через эмиттер-коллекторный переход, управляемый базовым током.

Основные параметры транзистора D1273 включают:

  • Максимальное значение напряжения коллектор-эмиттер (Vceo) — 600 В;
  • Максимальное значение тока коллектора (Ic) — 15 А;
  • Максимальная мощность потери (Pc) — 150 Вт;
  • Максимальная рабочая частота (fT) — 20 МГц;
  • Коэффициент усиления тока (hfe) — в диапазоне от 30 до 240;
  • Внутреннее сопротивление эмиттерного перехода (Re) — низкое значение;
  • Тепловое сопротивление (θjc) — 1,4 °C/Вт;
  • Рабочая температура (Tj) — от -55 °C до +150 °C.

Транзистор D1273 отличается высокой стабильностью параметров в широком температурном диапазоне и хорошей помехозащищенностью. Он обеспечивает эффективную и надежную работу в различных электронных схемах.

Особенности:

  • Транзистор D1273 обладает высокой мощностью и надежностью, что делает его идеальным для использования в различных электронных устройствах.
  • Он имеет низкое значение внутреннего сопротивления, что способствует эффективной передаче сигнала.
  • Транзистор D1273 обладает высоким коэффициентом усиления, что позволяет усилить слабый сигнал и обеспечить лучшую четкость звука или изображения.
  • Он обладает высокой рабочей температурой, что позволяет использовать его в условиях повышенной нагрузки и длительной работы без перегрева.
  • Транзистор D1273 имеет низкое значение шума, что обеспечивает чистую передачу сигнала и улучшенную звуковую или видеоизображение.
  • Он также обладает низким уровнем искажений, что делает его идеальным для использования в аудио- и видеоустройствах, где качество сигнала критично.

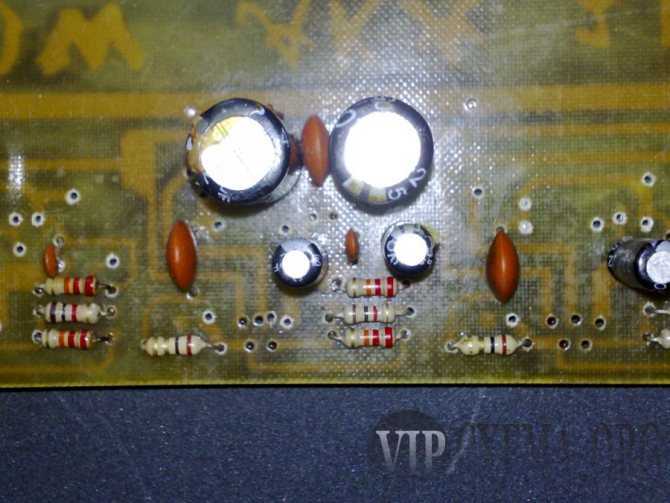

ИНВЕРТОР 1

Этот инвертор предназначен только для питания сабвуферного усилителя по схеме ланзара. Выходное напряжение +/-65 Вольт. Инвертор не имеет стабилизацию выходного напряжения, но не смотря на это серьезные скачки напряжения не наблюдал. Построен инвертор по классической двухтактной схеме с применением ШИМ контроллера на микросхеме TL494. Трансформатор был намотан на двух кольцах марки 3000НМ (Евгений, спасибо, что выручил и с другого конца света выслал кольца), размеры колец 45*28*8. Если есть возможность, то используйте феррит марки 2000НМ, с ним меньше потерь в трансформаторе. Кольца не склеивал, просто обмотал прозрачным скотчем. Грани кольца не закруглял, просто перед намоткой сердечник обмотал полоской стекловолокна в два слоя. Стекловолокно не боится перегрева и обеспечивает довольно неплохую изоляцию обмоток, хотя в таких инверторах промышленного образца никогда не изолируют обмотки друг от друга, поскольку напряжение не столь высокое.

Намотка делалась двумя полностью идентичными шинами, каждая из шин состоит из 12 жил провода с диаметром 0,7 мм. Перед намоткой берем контрольный провод, им будем выяснять, какой длины нужна шина. Контрольный провод может быть любым, любого сечения (для удобства диаметр подобрать 0,3-1 мм), Итак, берем контрольный провод и мотаем 5 витков по на кольце, витки равномерно растягивая по всему кольцу. Теперь отматываем обмотку измеряя длину, допустим длина провода составила 20 см, следовательно для намотки основной обмотки провод нужно брать с запасом 5-7 см, т.е. 25-27 см, разумеется, длина не точная и привел только для примера. Теперь переходим дальше. Поскольку первичная (силовая) обмотка у нас состоит из двух полностью аналогичных плеч, то нам нужны 24 жилы провода 0,7 мм одинаковой длины. Дальше нужно собрать шины из 12 жил, концы жил скручиваем и переходим к процессу намотки.

В разных источниках приводятся отличающиеся друг от друга технологии намотки, этот метод отличается тем, что позволяет получить максимально равноценные обмотки. Намотку делаем сразу двумя шинами, желательно использовать жгут для удобства, но я мотал без него. Максимально аккуратно мотаем 5 витков по всему кольцу, в итоге у нас получается 4 отвода. Для стойкости витков обмотку изолируем, пробная изоляция может быть любой — скотч, изолента, нитки и т.п, лишь бы обмотка держалась, если уверены в правильности намотки, то можно ставить конечную изоляцию (в моем случае опять стекловолокно). Теперь нужно сфазировать обмотки, подключая начало первой полуобмотки (плеча) к концу второй или наоборот начало второй, к концу первой. Мест стыковки обмоток есть отвод от середины, на него подается силовой плюс 12 Вольт по схеме. Вторичная обмотка мотается и фазируется по тому же принципу, что и первичная. Обмотка состоит из 2х24 витков, мотается двумя шинами. Каждая шина состоит из 5 жил провода 0,7 мм.

Диодный выпрямитель собран из 4-х диодов серии КД213А. Это импульсные диоды с обратным напряжением до 200 Вольт, отлично себя чувствуют на частотах 50-80 кГц (хотя могут работать на частотах до 100 кГц), а максимально допустимый ток 10 Ампер — то, что нужно. В дополнительном охлаждении диоды не нуждаются, хотя в ходе работы может наблюдаться тепловыделение.

Дросселя в выходной цепи использовал готовые, от компьютерных блоков питания. Намотаны дросселя на ферритовом стержне (длина 1,5-2 см, диаметр 6 мм). Обмотка содержит 5-6 витков, намотана проводом 2-2,5 мм, для удобства можно мотать несколькими жилами более тонкого провода. Сглаживающие электролиты брал с напряжением 100 Вольт 1000 мкФ, работают с большим запасом. В итоге на плате инвертора 4 таких конденсатора в плече, еще два аналогичных стоят на плате усилителя Ланзар, т.е общая емкость фильтров в плече 5000 мкФ. Перед и после дросселей стоят пленочные конденсаторы с напряжением 100 Вольт, их емкость не особа критична и может быть в районе 0,1-1 мкФ.
