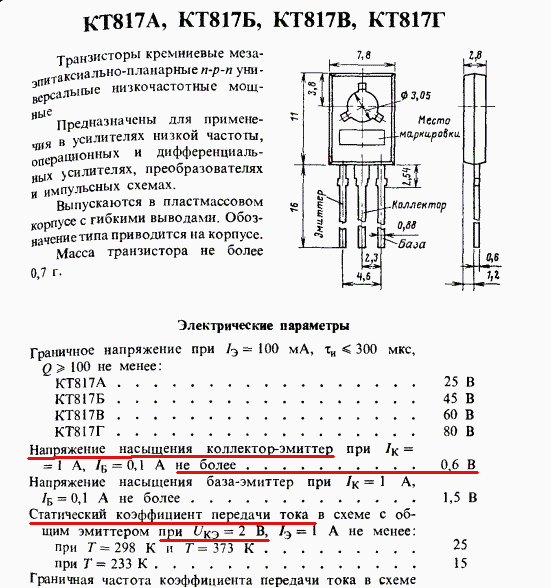

Характеристики транзистора кт817б

Оптрон (оптопара) pc817: datasheet, характеристики и схемы

Характеристики транзистора B817: все, что нужно знать

Основные характеристики транзистора B817:

  • Максимальная мощность коллектора: 12 Вт
  • Максимальный коллекторный ток: 8 А
  • Максимальное напряжение коллектор-база: 60 В
  • Максимальное напряжение эмиттер-база: 5 В
  • Коэффициент усиления по току (hFE): от 70 до 500
  • Максимальная рабочая температура: от -55°C до +150°C

Транзистор B817 имеет три вывода: базу (Base), коллектор (Collector) и эмиттер (Emitter). Корпус транзистора может иметь различные формы, но наиболее распространены корпуса TO-220 и TO-3P, позволяющие эффективно отводить тепло.

Схема подключения транзистора B817 в электронных схемах может быть различной в зависимости от конкретной задачи. Транзистор может использоваться в усилительных схемах включения по схеме общего эмиттера, как ключевой элемент в схемах источников питания для управления током, а также в других электронных устройствах и системах.

Транзистор B817 обладает высокой надежностью и стабильной работой, что делает его популярным выбором для различных электронных конструкций. Благодаря его хорошим характеристикам, этот транзистор является важным элементом в электронике и находит применение во многих сферах.

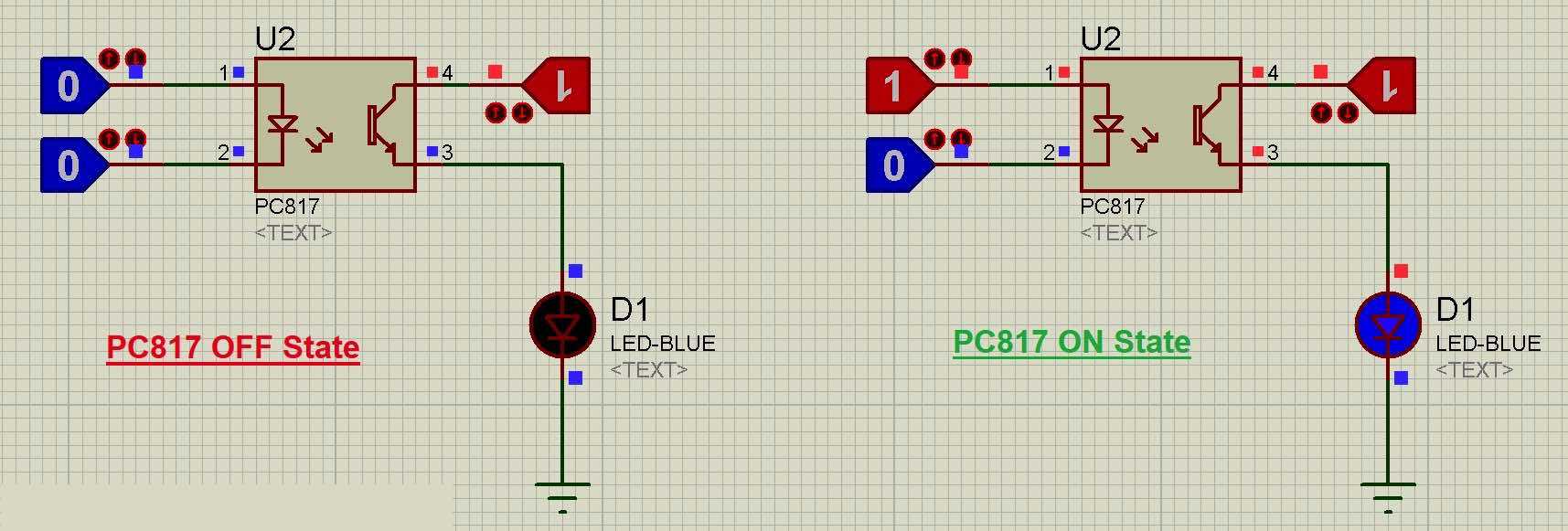

Исследования работы оптрона

Для проведения эксперимента нам понадобится несколько приборов:

  1. Осциллограф.
  2. Генератор.
  3. Мультиметр (2 штуки).
  4. Макетная плата.

К входу оптрона нужно подать сигнал определенного вида. При выходе его необходимо изучать указанными приборами.

Суть первого испытания состоит в том, что нужно подать линейно увеличиваемое напряжение. Его источником является блок питания с шагом 0,1 В. Замер производится с помощью цифровых мультиметров около входа и выхода.

После — такая же процедура проводится с участием осциллографа и генератора. Там формируется сигнал, амплитуда которого равна 5 В.

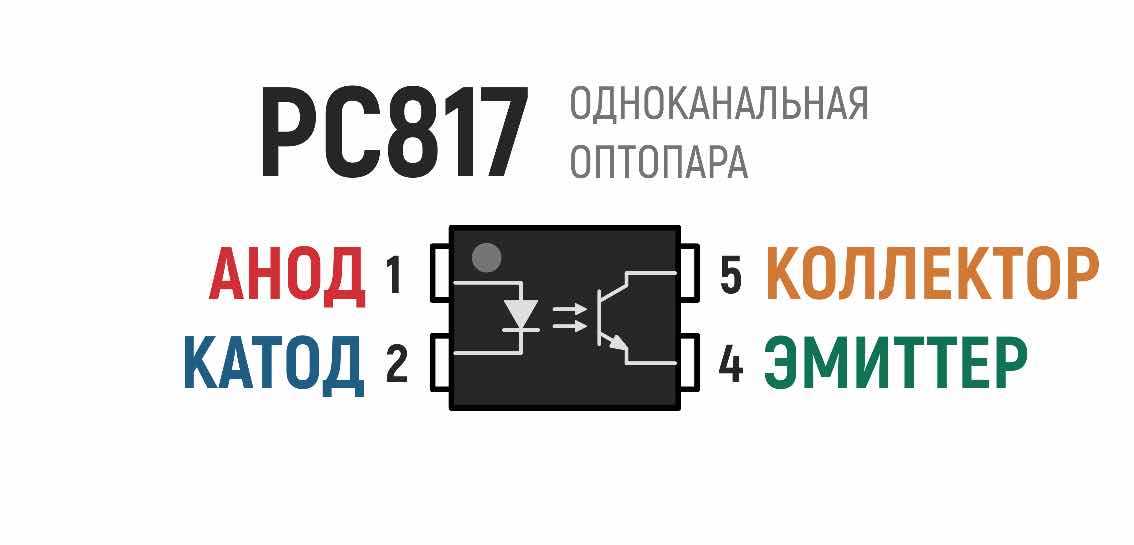

Что представляет собой оптопара

Перед нами одноканальное устройство, его оптический канал — закрыт. Он состоит из светового диода и фотографического транзистора, которые находятся в корпусе smd. Они, как правило, находятся в большей части импульс-блоков питания в обособленной цепи, где применяется обратная связь. Гальваническая развязка в таких схемах pc817 должна быть идеальной.

Биполярный транзистор 2SB817 — описание производителя. Основные параметры. Даташиты.

Наименование производителя: 2SB817

Тип материала: Si

Полярность: PNP

Максимальная рассеиваемая мощность (Pc): 100
W

Макcимально допустимое напряжение коллектор-база (Ucb): 160
V

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 160
V

Макcимально допустимое напряжение эмиттер-база (Ueb): 6
V

Макcимальный постоянный ток коллектора (Ic): 12
A

Предельная температура PN-перехода (Tj): 150
°C

Граничная частота коэффициента передачи тока (ft): 7.5
MHz

Ёмкость коллекторного перехода (Cc): 300
pf

Статический коэффициент передачи тока (hfe): 60

Корпус транзистора:

2SB817
Datasheet (PDF)

 ..1. Size:199K  jmnic 2sb817.pdf

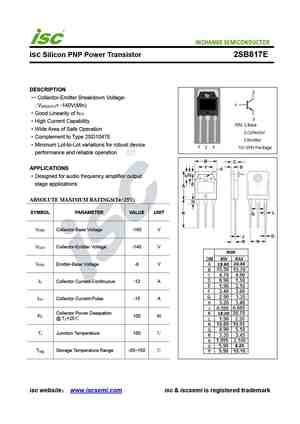

JMnic Product Specification Silicon PNP Power Transistors 2SB817 DESCRIPTION With TO-3PN package Complement to type 2SD1047 APPLICATIONS 140V/12A AF 60W output applications PINNING PIN DESCRIPTION1 Base Collector;connected to 2 mounting base Fig.1 simplified outline (TO-3PN) and symbol 3 EmitterAbsolute maximum ratings(Tc=25) SYMBOL PARAMETER CONDITIONS

 ..2. Size:222K  inchange semiconductor 2sb817.pdf

isc Silicon PNP Power Transistor 2SB817DESCRIPTIONCollector-Emitter Breakdown Voltage-: V = -140V(Min)(BR)CEOGood Linearity of hFEHigh Current CapabilityWide Area of Safe OperationComplement to Type 2SD1047Minimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSRecommend for 60W audio frequency amplifier outputstage

 0.1. Size:30K  sanyo 2sb817p 2sd1047p 2sd1047p.pdf

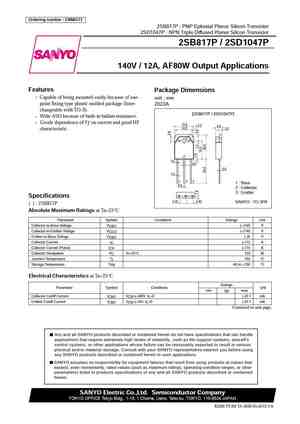

Ordering number : ENN65722SB817P / 2SD1047P2SB817P : PNP Epitaxial Planar Silicon Transistor2SD1047P : NPN Triple Diffused Planar Silicon Transistor2SB817P / 2SD1047P140V / 12A, AF80W Output ApplicationsFeaturesPackage Dimensions Capable of being mounted easily because of one- unit : mmpoint fixing type plastic molded package (Inter-2022Achangeable with TO-3).[2SB817P

 0.2. Size:445K  sanken-ele 2sb817c 2sd1047c.pdf

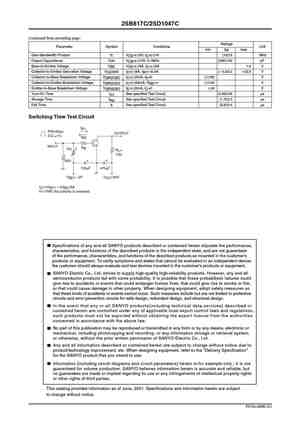

Ordering number : ENN69872SB817C/2SD1047CPNP Epitaxial Planar Silicon TransistorNPN Triple Diffused Planar Silicon Transistor2SB817C/2SD1047C140V / 12A, AF 80W Output ApplicationsFeatures Package Dimensions Large current capacitance. unit : mm Wide ASO and high durability against breakdown. 2022A Adoption of MBIT process.[2SB817C/2SD1047C]15.63.24.814.02.0

 0.3. Size:196K  cn sptech 2sb817d 2sb817e.pdf

SPTECH Product SpecificationSPTECH Silicon PNP Power Transistor 2SB817DESCRIPTIONCollector-Emitter Breakdown Voltage-: V = -140V(Min)(BR)CEOGood Linearity of hFEHigh Current CapabilityWide Area of Safe OperationComplement to Type 2SD1047APPLICATIONSRecommend for 60W audio frequency amplifier outputstage applicationsABSOLUTE MAXIMUM RATINGS(T =25)aS

 0.4. Size:195K  inchange semiconductor 2sb817c.pdf

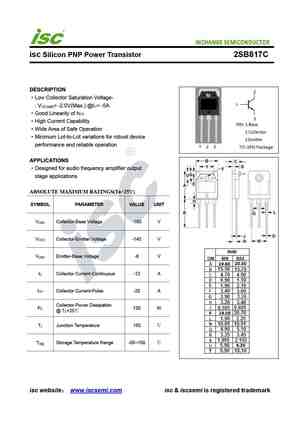

INCHANGE Semiconductorisc Silicon PNP Power Transistor 2SB817CDESCRIPTIONLow Collector Saturation Voltage-: V = -2.0V(Max.) @I = -5ACE(sat) CGood Linearity of hFEHigh Current CapabilityWide Area of Safe OperationMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for audio frequency amplifier outputstage a

 0.5. Size:195K  inchange semiconductor 2sb817e.pdf

INCHANGE Semiconductorisc Silicon PNP Power Transistor 2SB817EDESCRIPTIONCollector-Emitter Breakdown Voltage-: V = -140V(Min)(BR)CEOGood Linearity of hFEHigh Current CapabilityWide Area of Safe OperationComplement to Type 2SD1047EMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for audio frequency

Другие транзисторы… 2SB813
, 2SB814
, 2SB815
, 2SB815B6
, 2SB815B7
, 2SB816
, 2SB816D
, 2SB816E
, BC546
, 2SB817D
, 2SB817E
, 2SB818
, 2SB819
, 2SB82
, 2SB820
, 2SB821
, 2SB822
.

B817 transistor specification description & application notes:

Here we explain the electrical specifications of the B817 transistor, this explanation is really helpful for a better understanding of the device for the replacement process.

Voltage specs

The voltage specs of the 2SB817 transistor are collector to base voltage is -160V, collector to emitter voltage is -140V, and emitter to base voltage is -6V.

The collector-to-emitter saturation voltage is -2.5V, which is the switching voltage of the device.

The terminal voltage and switching voltage values of the 2SB817 transistor shows, it is a high-voltage device having many applications.

Current specs

The collector current value is -12A, and the current value of the transistor shows the load capacity.

The pulsed collector current value of the 2SB817 transistor is -15A, it is the current value that is at a specific condition.

The current values of the B817 transistor indicate it had many load applications.

Dissipation specs

The power dissipation of the B817 transistor is 100W, it is the product of voltage and current at the transistor, and this is mainly dependent on the device package.

Output capacitance

The output capacitance of the 2SB817 transistor is 300Pf, the capacitance ability is important for some applications.

2SB817 Datasheet (PDF)

 ..1. Size:199K  jmnic 2sb817.pdf

JMnic Product Specification Silicon PNP Power Transistors 2SB817 DESCRIPTION With TO-3PN package Complement to type 2SD1047 APPLICATIONS 140V/12A AF 60W output applications PINNING PIN DESCRIPTION1 Base Collector;connected to 2 mounting base Fig.1 simplified outline (TO-3PN) and symbol 3 EmitterAbsolute maximum ratings(Tc=25) SYMBOL PARAMETER CONDITIONS

 ..2. Size:222K  inchange semiconductor 2sb817.pdf

isc Silicon PNP Power Transistor 2SB817DESCRIPTIONCollector-Emitter Breakdown Voltage-: V = -140V(Min)(BR)CEOGood Linearity of hFEHigh Current CapabilityWide Area of Safe OperationComplement to Type 2SD1047Minimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSRecommend for 60W audio frequency amplifier outputstage

 0.1. Size:30K  sanyo 2sb817p 2sd1047p 2sd1047p.pdf

Ordering number : ENN65722SB817P / 2SD1047P2SB817P : PNP Epitaxial Planar Silicon Transistor2SD1047P : NPN Triple Diffused Planar Silicon Transistor2SB817P / 2SD1047P140V / 12A, AF80W Output ApplicationsFeaturesPackage Dimensions Capable of being mounted easily because of one- unit : mmpoint fixing type plastic molded package (Inter-2022Achangeable with TO-3).[2SB817P

 0.2. Size:445K  sanken-ele 2sb817c 2sd1047c.pdf

Ordering number : ENN69872SB817C/2SD1047CPNP Epitaxial Planar Silicon TransistorNPN Triple Diffused Planar Silicon Transistor2SB817C/2SD1047C140V / 12A, AF 80W Output ApplicationsFeatures Package Dimensions Large current capacitance. unit : mm Wide ASO and high durability against breakdown. 2022A Adoption of MBIT process.[2SB817C/2SD1047C]15.63.24.814.02.0

 0.3. Size:196K  cn sptech 2sb817d 2sb817e.pdf

SPTECH Product SpecificationSPTECH Silicon PNP Power Transistor 2SB817DESCRIPTIONCollector-Emitter Breakdown Voltage-: V = -140V(Min)(BR)CEOGood Linearity of hFEHigh Current CapabilityWide Area of Safe OperationComplement to Type 2SD1047APPLICATIONSRecommend for 60W audio frequency amplifier outputstage applicationsABSOLUTE MAXIMUM RATINGS(T =25)aS

 0.4. Size:195K  inchange semiconductor 2sb817c.pdf

INCHANGE Semiconductorisc Silicon PNP Power Transistor 2SB817CDESCRIPTIONLow Collector Saturation Voltage-: V = -2.0V(Max.) @I = -5ACE(sat) CGood Linearity of hFEHigh Current CapabilityWide Area of Safe OperationMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for audio frequency amplifier outputstage a

 0.5. Size:195K  inchange semiconductor 2sb817e.pdf

INCHANGE Semiconductorisc Silicon PNP Power Transistor 2SB817EDESCRIPTIONCollector-Emitter Breakdown Voltage-: V = -140V(Min)(BR)CEOGood Linearity of hFEHigh Current CapabilityWide Area of Safe OperationComplement to Type 2SD1047EMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for audio frequency

Плюсы и минусы использования транзистора B817

Плюсы:

  • Высокий коэффициент усиления — B817 обладает высоким коэффициентом усиления по напряжению и току, что позволяет эффективно усиливать слабые сигналы или управлять нагрузкой с низким уровнем управляющего сигнала.
  • Широкий диапазон рабочих частот — Транзистор B817 может работать в широком диапазоне частот, что позволяет его использование в различных электронных устройствах, включая аудиоусилители, блоки питания, телевизоры и другие.
  • Высокая надежность и долговечность — Транзистор B817 производится с использованием высококачественных материалов и технологий, что обеспечивает его высокую надежность и долговечность при эксплуатации.

Минусы:

  • Относительно низкая мощность — Транзистор B817 может работать сравнительно низкими мощностями, что ограничивает его применение в мощных устройствах или при работе с большими нагрузками.
  • Ограниченное применение в высокочастотных схемах — B817 не является оптимальным выбором для использования в высокочастотных схемах, так как его характеристики существенно ухудшаются при работе на высоких частотах.
  • Тепловые проблемы — В случае неправильной подборки радиатора или превышения предельных параметров, транзистор B817 может перегреться, что приведет к его повреждению или снижению надежности работы.

При использовании транзистора B817 необходимо учитывать его плюсы и минусы в зависимости от конкретной задачи, чтобы получить оптимальные результаты и обеспечить долговечность работы устройства.

BC817-40 n-p-n транзистор 45В 500мА в SOT23

Цены в формате
 .pdf,
 .
xls
Наименование Маркировка на корпусе Описание транзистора Склад Заказ
BC817-40 n-p-n транзистор в SOT23 45В 500мА

Упаковка: В блистр-ленте на катушке диаметром 180 мм по 3000 штук транзисторов BC817-40 в корпусе SОT23.

Технические характеристики транзистора BC817-40

  • Структура……………………………………………………………………………………биполярная,
  • Напряжение коллектор эмиттер, макс………………………………………………..45В
  • Напряжение коллектор база……………………………………………………………50В
  • Напряжение эмиттер база……………………………………………………………….5 В
  • Ток коллектора, max……………………………………………………………………..500
  • Статический коэффициент передачи тока, в схеме с общим эмиттером..
    ……250….600*
  • Рассеиваемая мощность…………………………………………………………………250 мВт
  • Граничная частота, не хуже……………………………………………………………100 МГц
  • Температура рабочая, макс…………………………………………………………….+150°С
  • Температура рабочая, мин……………………………………………………………..-55°С
  • Корпус………………………………………………………………………………………SOT23

Транзистор BC817-40 имеет пластмассовый корпус с планарными выводами. Предназначен для автоматического монтажа на поверхность печатной платы.

Маркировка и цоколевка транзистора BC817-40

Технические характеристики и маркировка транзистора BC817-40

Биполярные и полевые транзисторы в SOT 23 и SOT89

Комплементарной парой к n-p-n транзистору BC817-40 является p-n-p транзистор BC807-40

Для работы в схемах где ток коллектора не превышает 100 мА предназначены транзисторы серии BC847 / ВC857.

Для использования в цепях, сила тока в которых не превышает 200 мА широко используются биполярные транзисторы MMBT3904LT1 и MMBT3906LT1 разработанные фирмой Motorola.

В цепях с большим рабочим напряжением могут использоваться SMD транзисторы.

Для работы в высоковольтных цепях со склада поставляются транзисторы KST42, KST92. Эти транзисторы идентичны MMBTA42LT1 и MMBTA92LT1 созданные компанией Motorola. Максимальное напряжение Коллектор Эмиттер этих транзисторов составляет 300В.

В корпусах SOT23 выпускаются транзисторы способные управлять током до нескольких ампер. Эти транзисторы имеют MOSFET структуру и работают на полевом эффекте. Транзисторы IRLML2502TRPBF, IRLML5203TRPBF, IRLML6401TRPBF позволяют коммутировать ток 3 – 4 А. Более мощный полевой транзистор IRFR5305TRPBF в корпусе TO 252 допускает предельный ток сток –и исток 30 А.

Для работы в низкочастотных усилителях выпускаются биполярные транзисторы средней мощности HE8550 и HE8050 они выполнены в SOT89 и имеют предельное значение тока коллектора 1,5 А.

Уникально высокое значение статического коэффициента передачи по току 1200 -2700 имеет составной транзистор Дарлингтона 2SD2114K.

Преимущества замены транзистора B817

Замена транзистора B817 может иметь ряд преимуществ. Во-первых, замена может быть необходима при отсутствии доступности исходной модели либо при поиске модели с лучшими характеристиками. В таких случаях замена транзистора B817 позволяет найти аналог, который подходит по электрическим параметрам и обеспечивает наилучшую производительность.

Во-вторых, замена транзистора B817 может быть полезна для упрощения производства и снижения стоимости. Если альтернативная модель более доступна или более дешева, замена транзистора B817 позволяет сократить затраты на производство без потери качества.

В-третьих, замена транзистора B817 может быть необходима для повышения надежности и долговечности устройства. Некоторые аналоги могут обладать лучшими тепловыми и электрическими характеристиками, что позволяет улучшить работу и увеличить срок службы устройства.

Таким образом, замена транзистора B817 может представлять ценные преимущества в виде доступности, производительности и удобства в производстве, а также надежности и долговечности устройства.

Популярные заменители B817

Один из таких заменителей — транзистор MJE340. Он обладает схожими характеристиками и может использоваться вместо B817 без потери функциональности схемы. MJE340 также обладает высоким значением коэффициента усиления тока (граничное значение составляет 40-80) и низким показателем обратного тока коллектора.

Еще одним аналогом B817 является транзистор TIP3055. Он также обладает схожими основными характеристиками и может использоваться в качестве замены. TIP3055 отличается высоким значением максимальной рабочей частоты (до 5 МГц) и высокой мощностью (70 Вт).

Транзистор 2SC2625 также может быть вариантом замены B817. Он отличается высоким коэффициентом усиления тока (граничное значение составляет 80-160) и большой мощностью (70 Вт). Однако, необходимо учесть, что некоторые параметры 2SC2625 могут отличаться от B817, поэтому при замене необходимо аккуратно провести перенастройку схемы.

Также стоит отметить транзистор 2N3055, который может быть использован вместо B817 в некоторых случаях. Он обладает высокой мощностью (115 Вт), но низким значением граничного коэффициента усиления тока (10-60).

Выбор заменителя B817 зависит от конкретной ситуации и требований к схеме. Рекомендуется провести тестирование и анализ характеристик заменителей перед использованием их в конечной схеме.

Важно отметить, что при замене транзистора необходимо учитывать его тепловые характеристики и обеспечить соответствующее охлаждение, чтобы избежать перегрева и повреждения элемента

Как выбрать замену для транзистора B817?

Если вам нужно заменить транзистор B817, вам необходимо выбрать аналог, совместимый с вашей схемой

При выборе замены важно учитывать параметры, такие как максимальное рабочее напряжение, максимальный ток коллектора, коэффициент передачи тока и максимальная мощность. Вот несколько факторов, которые следует учесть при выборе замены для транзистора B817:

  1. Параметры транзистора: Проверьте максимальное рабочее напряжение, максимальный ток коллектора, коэффициент передачи тока и максимальную мощность транзистора B817. Ищите замену, которая имеет близкие или лучшие значения этих параметров.
  2. Тип транзистора: У транзистора B817 есть своя специфическая конфигурация «PNP». При поиске замены убедитесь, что выбранный транзистор также является типом PNP.
  3. Корпус транзистора: Транзисторы могут иметь разные типы корпусов, такие как TO-220, TO-126 и другие. Убедитесь, что выбранный вами заменитель имеет такой же тип корпуса, чтобы легко установить его на вашу печатную плату.
  4. Наличие замены: Проверьте наличие и доступность выбранной вами замены на рынке. Убедитесь, что вы сможете легко приобрести замену в случае необходимости.
  5. Документация и рекомендации производителя: При выборе замены для транзистора B817 рекомендуется обратиться к документации и рекомендациям производителя транзистора или искать на форумах и в справочниках для получения советов и рекомендаций.

Следуя этим рекомендациям, вы сможете выбрать подходящую замену для транзистора B817, которая будет соответствовать вашим требованиям и совместима с вашей схемой.

In Stock: 1

United States

China

Canada

Japan

Russia

Germany

United Kingdom

Singapore

Italy

Hong Kong(China)

Taiwan(China)

France

Korea

Mexico

Netherlands

Malaysia

Austria

Spain

Switzerland

Poland

Thailand

Vietnam

India

United Arab Emirates

Afghanistan

Åland Islands

Albania

Algeria

American Samoa

Andorra

Angola

Anguilla

Antigua & Barbuda

Argentina

Armenia

Aruba

Australia

Azerbaijan

Bahamas

Bahrain

Bangladesh

Barbados

Belarus

Belgium

Belize

Benin

Bermuda

Bhutan

Bolivia

Bonaire, Sint Eustatius and Saba

Bosnia & Herzegovina

Botswana

Brazil

British Indian Ocean Territory

British Virgin Islands

Brunei

Bulgaria

Burkina Faso

Burundi

Cabo Verde

Cambodia

Cameroon

Cayman Islands

Central African Republic

Chad

Chile

Christmas Island

Cocos (Keeling) Islands

Colombia

Comoros

Congo

Congo (DRC)

Cook Islands

Costa Rica

Côte d’Ivoire

Croatia

Cuba

Curaçao

Cyprus

Czechia

Denmark

Djibouti

Dominica

Dominican Republic

Ecuador

Egypt

El Salvador

Equatorial Guinea

Eritrea

Estonia

Eswatini

Ethiopia

Falkland Islands

Faroe Islands

Fiji

Finland

French Guiana

French Polynesia

Gabon

Gambia

Georgia

Ghana

Gibraltar

Greece

Greenland

Grenada

Guadeloupe

Guam

Guatemala

Guernsey

Guinea

Guinea-Bissau

Guyana

Haiti

Honduras

Hungary

Iceland

Indonesia

Iran

Iraq

Ireland

Isle of Man

Israel

Jamaica

Jersey

Jordan

Kazakhstan

Kenya

Kiribati

Kosovo

Kuwait

Kyrgyzstan

Laos

Latvia

Lebanon

Lesotho

Liberia

Libya

Liechtenstein

Lithuania

Luxembourg

Macao(China)

Madagascar

Malawi

Maldives

Mali

Malta

Marshall Islands

Martinique

Mauritania

Mauritius

Mayotte

Micronesia

Moldova

Monaco

Mongolia

Montenegro

Montserrat

Morocco

Mozambique

Myanmar

Namibia

Nauru

Nepal

New Caledonia

New Zealand

Nicaragua

Niger

Nigeria

Niue

Norfolk Island

North Korea

North Macedonia

Northern Mariana Islands

Norway

Oman

Pakistan

Palau

Palestinian Authority

Panama

Papua New Guinea

Paraguay

Peru

Philippines

Pitcairn Islands

Portugal

Puerto Rico

Qatar

Réunion

Romania

Rwanda

Samoa

San Marino

São Tomé & Príncipe

Saudi Arabia

Senegal

Serbia

Seychelles

Sierra Leone

Sint Maarten

Slovakia

Slovenia

Solomon Islands

Somalia

South Africa

South Sudan

Sri Lanka

St Helena, Ascension, Tristan da Cunha

St. Barthélemy

St. Kitts & Nevis

St. Lucia

St. Martin

St. Pierre & Miquelon

St. Vincent & Grenadines

Sudan

Suriname

Svalbard & Jan Mayen

Sweden

Syria

Tajikistan

Tanzania

Timor-Leste

Togo

Tokelau

Tonga

Trinidad & Tobago

Tunisia

Turkey

Turkmenistan

Turks & Caicos Islands

Tuvalu

U.S. Outlying Islands

U.S. Virgin Islands

Uganda

Ukraine

Uruguay

Uzbekistan

Vanuatu

Vatican City

Venezuela

Wallis & Futuna

Yemen

Zambia

Zimbabwe

Quantity

Quick RFQ

Как правильно заменить транзистор B817

В случае необходимости замены транзистора B817 на аналог или совместимую модель, необходимо следовать определенным рекомендациям:

Предварительно проверьте схему и документацию устройства, в котором будет использоваться заменяемый транзистор. Убедитесь, что выбранный аналог или совместимая модель имеют схожие параметры и подходят для требуемых условий работы.
Определите основные параметры транзистора B817, такие как максимальный ток коллектора (IC), максимальное напряжение выхода и максимальная мощность. Эти параметры должны быть сопоставимыми с аналогичными характеристиками выбранной заменяющей модели.
Выберите надежного производителя, который специализируется на производстве полупроводниковых компонентов

Это поможет избежать подделок и гарантировать качество заменяемого транзистора.
Обратите внимание на крышки и применяемые в корпусе материалы. Они должны быть совместимыми с требуемым применением и условиями эксплуатации.
Проверьте схему подключения транзистора и учтите возможность необходимости изменения расположения выводов или положения элемента в цепи

В ряде случаев требуется замена на зеркальную модель, если новый транзистор имеет противоположное положение выводов.
Перед выполнением замены рекомендуется проверить новый транзистор на работоспособность в другой схеме или прототипе. Такие проверки помогут убедиться в правильности выбора аналога и обнаружить возможные проблемы до установки в конечное устройство.
Установите новый транзистор на место старого, обеспечив правильное согласование положения выводов. Не допускайте перепутывания выводов и обратите внимание на необходимость применения теплоотвода, если он используется в оригинальной схеме.
Подключите транзистор к остальной схеме в соответствии с документацией. Убедитесь, что все соединения выполнены надежно и правильно.
После установки проведите тестирование и проверку работы устройства. Обратите внимание на температурный режим, электрические характеристики и общую производительность. При необходимости поправьте параметры и оптимизируйте работу устройства.

Следуя этим рекомендациям, вы сможете правильно заменить транзистор B817 на подходящую аналогичную модель и обеспечить нормальное функционирование вашего устройства.

Почему замена транзистора B817 может быть необходима

Возможные причины замены транзистора B817 включают:

  • Неисправность текущего транзистора. Если имеется проблема с работой или выходом из строя транзистора B817, замена на аналогичную или совместимую модель может быть необходима для восстановления нормальной работы устройства.
  • Недоступность транзистора B817. В некоторых случаях, особенно при ремонте более старых устройств, может оказаться сложно найти и приобрести оригинальный транзистор B817. В этом случае замена его на аналог или совместимую модель может стать единственным решением.
  • Улучшение параметров. В процессе модернизации или повышения эффективности устройства может возникнуть потребность заменить транзистор B817 на более мощную или с лучшими характеристиками модель. Это может помочь достичь более высокой производительности или улучшить другие параметры работы устройства.

Схема подключения транзистора B817

Схема подключения транзистора B817 включает следующие элементы:

  1. Эмиттер (E): подключается к общему (GND) источнику питания.
  2. База (B): подключается к управляющему сигналу (например, микросхеме или другому транзистору).
  3. Коллектор (C): подключается к нагрузке (например, к электрической цепи, лампе или мотору).

В схеме подключения транзистора B817 важно учесть следующие моменты:

  • Постоянное напряжение питания должно быть подключено к эмиттеру, а не к коллектору, для обеспечения правильного функционирования транзистора.
  • Управляющий сигнал должен быть подан на базу транзистора через соответствующий резистор, чтобы предотвратить перегрузку базового эмиттерного перехода.
  • Нагрузка должна быть подключена к коллектору транзистора через подходящую нагрузочную цепь, чтобы обеспечить правильную работу схемы.

При правильной схеме подключения транзистора B817 можно достичь нужных усилительных или коммутационных характеристик в вашей электрической схеме.

Примеры использования транзистора B817

Транзистор B817 может использоваться в различных электронных схемах. Вот несколько примеров его применения:

1. Усилительный каскад: Транзистор B817 может быть использован в усилительных схемах для усиления слабого сигнала. В таких схемах он может работать в классе А или в классе AB и предоставляет высокий коэффициент усиления и низкое искажение сигнала.

2. Источник тока: Транзистор B817 может быть использован в схемах, где требуется установка постоянного тока. Он может использоваться как активный элемент в источниках тока, обеспечивая стабильность выходного тока.

3. Инвертор: Транзистор B817 может быть использован в схемах инверторов, где он обеспечивает переключение сигнала в противоположное состояние при наличии подходящего контрольного сигнала. Такие схемы могут быть использованы в электронике, например, для управления работой электромоторов.

4. Блок питания: Транзистор B817 может быть использован в схемах блоков питания для регулирования напряжения и тока. Он может обеспечивать стабильное напряжение на выходе и защиту схемы от перегрузок и короткого замыкания.

5. Импульсный генератор: Транзистор B817 может быть использован в схемах импульсных генераторов, где он обеспечивает быстрое переключение сигнала и управление импульсной формой сигнала. Такие схемы могут использоваться, например, для генерации импульсов в осциллографах и других измерительных приборах.

Выбор лучших аналогов

При замене транзистора B817 важно выбрать аналог, который будет подходить для конкретного устройства. Вот несколько лучших аналогов, которые могут быть использованы вместо B817:

  • MJE13009: Этот транзистор отличается высокой мощностью и хорошей коммутационной способностью. Он может использоваться в широком диапазоне приложений.
  • BU2520AF: Это интегральное устройство, которое объединяет в себе транзистор и диод. Оно обеспечивает высокую надежность и эффективность в работе.
  • 2SC2078: Этот транзистор предназначен для использования в радиоприемниках и телекоммуникационных устройствах. Он обладает низким уровнем шума и хорошей мощностью.
  • 2N3055: Это популярный транзистор, который широко используется в устройствах силовой электроники. Он обладает высокой мощностью и надежностью.
  • KSE13009: Этот транзистор обеспечивает низкое напряжение насыщения и высокую коммутационную способность. Он может использоваться в широком диапазоне приложений.

При выборе аналогичного транзистора важно учитывать его характеристики, соответствие рабочему напряжению и току, а также требования конкретного устройства. Рекомендуется обратиться к специалисту или обратиться к документации устройства для получения дополнительной информации о подходящих аналогах

Совместимые модели

1. 2SB772 — этот транзистор также имеет NPN-схему и является подходящим заменителем для B817 в различных электронных схемах.

2. 2SD882 — этот транзистор также имеет PNP-схему и может быть использован вместо B817 в различных электронных устройствах.

3. BD135 — это транзистор с NPN-схемой, который также является совместимым заменителем для B817.

4. BD136 — это транзистор с PNP-схемой, который также может быть использован вместо B817 в различных устройствах.

Таким образом, если вам требуется заменить транзистор B817, вы можете использовать любую из указанных выше моделей в соответствии с требованиями вашей электронной схемы или устройства.
