Как выбрать аналог транзистора BC547
Тип корпуса: BC547 имеет корпус TO-92, поэтому начните поиск аналога с транзисторов, имеющих такой же тип корпуса.
Тип полупроводникового материала: BC547 изготовлен из кремния (Si), учитывайте этот параметр при выборе аналога.
Максимальное напряжение коллектор-эмиттер (Vceo): Если требуется заменить BC547 на транзистор с более высокими характеристиками, обращайте внимание на максимальное напряжение коллектор-эмиттер, которое требуется для вашей схемы.
Максимальный ток коллектора (Ic): Учитывайте максимальный ток коллектора, который потребуется вам для вашего приложения при выборе аналога.
Коэффициент усиления транзистора (hfe): Если вам нужно, чтобы заменяемый транзистор имел схожий коэффициент усиления, обращайте внимание на этот параметр.
Допустимая мощность (Pd): Если в вашей схеме может возникать высокая мощность, обратите внимание на допустимую мощность выбранного аналога.
При выборе аналога транзистора также рекомендуется обратиться к официальным документам производителя и уточнить дополнительные параметры и характеристики. Использование аналога транзистора BC547 с похожими параметрами позволит вам заменить транзистор в вашей схеме без необходимости изменений в остальных компонентах.
KT3102: эффективный аналог BC547
Основные характеристики KT3102 позволяют использовать его вместо BC547 без потери качества и функциональности. Он имеет максимальное напряжение коллектор-эмиттер 50 В, максимальный ток коллектора 100 мА и мощность 300 мВт. Транзистор KT3102 также обладает высоким коэффициентом усиления тока и низким уровнем паразитной емкости. Благодаря этому он может использоваться в различных усилительных и коммутационных схемах.
При замене BC547 на KT3102 необходимо учитывать некоторые особенности. Оба транзистора имеют одинаковую распиновку, поэтому их можно легко заменить без изменений в схеме. Однако, стоит учитывать, что KT3102 имеет некоторые различия в электрических параметрах, поэтому в некоторых случаях может потребоваться корректировка схемы или параметров работы.
Тем не менее, KT3102 является аналогом BC547, который обладает множеством положительных характеристик и может успешно заменить BC547 во многих электронных устройствах. Он доступен и широко используется на рынке электронных компонентов.
Предельно допустимые значения
В таблице указаны величины параметров транзистора, при превышении каждого из которых производитель не гарантирует не только соблюдения цифр, указанных в следующей таблице и выполнения функциональных зависимостей, приведенных в графиках, но и целостности самой детали.
| Обозначение | Параметр | Значение | |
|---|---|---|---|
| VCBO | Напряжение коллектор-база, В | BC546 | 80 |
| (UCB max) | BC547/550 | 50 | |
| BC548/549 | 30 | ||
| VCEO | Напряжение коллектор-эмиттер, В | BC546 | 65 |
| (UCE max) | BC547/550 | 45 | |
| BC548/549 | 30 | ||
| VEBO (UEB max) | Напряжение эмиттер-база (обратное), В | BC546/547 | 6 |
| BC548-550 | 5 | ||
| IC (ICmax) | Ток коллектора, А | 0,1 | |
| PC (PC max) | Рассеиваемая мощность, Вт | 0,5 | |
| Tj (tjmax) | Температура кристалла, °С | 150 | |
| Tstg | Температура хранения, °С | -65…+150 |
BC547A Datasheet (PDF)
..1. Size:26K fairchild semi bc547 bc547a bc547b bc547c.pdf

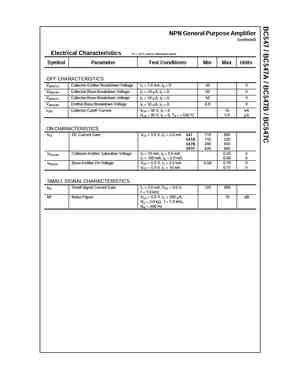

Discrete POWER & SignalTechnologiesBC547BC547ABC547BBC547CE TO-92BCNPN General Purpose AmplifierThis device is designed for use as general purpose amplifiersand switches requiring collector currents to 300 mA. Sourced fromProcess 10. See PN100A for characteristics.Absolute Maximum Ratings* TA = 25C unless otherwise notedSymbol Parameter Value UnitsVCEO Collector-
..2. Size:377K taiwansemi bc546a bc546b bc546c bc547a bc547b bc547c bc548a bc548b bc548c bc549a bc549b bc549c bc550a bc550b bc550c.pdf
BC546A/B/C — BC550A/B/C Taiwan Semiconductor 500mW, NPN Small Signal Transistor FEATURES KEY PARAMETERS Low power loss, high efficiency PARAMETER VALUE UNIT Ideal for automated placement VCBO 30-80 V High surge current capability VCEO 30-65 V Compliant to RoHS directive 2011/65/EU and VEBO 6 V in accordance to WEEE 2002/96/EC Halogen-free accordi
0.1. Size:72K onsemi bc546b bc547a-b-c bc548b-c.pdf
BC546B, BC547A, B, C,BC548B, CAmplifier TransistorsNPN SiliconFeatureshttp://onsemi.com Pb-Free Packages are Available*COLLECTOR1MAXIMUM RATINGS2BASERating Symbol Value UnitCollector — Emitter Voltage VCEO VdcBC546 653BC547 45EMITTERBC548 30Collector — Base Voltage VCBO VdcBC546 80BC547 50BC548 30TO-92Emitter — Base Voltage VEBO 6.0 VdcCASE 2
0.2. Size:314K onsemi bc546abu bc546ata bc546bta bc546btf bc546cta bc547ata bc547b bc547bbu bc547bta bc547btf bc547cbu bc547cta bc547ctfr bc548bu bc548bta bc548cta bc549bta bc549btf bc549cta bc550cbu bc550cta.pdf
Is Now Part ofTo learn more about ON Semiconductor, please visit our website at www.onsemi.comPlease note: As part of the Fairchild Semiconductor integration, some of the Fairchild orderable part numbers will need to change in order to meet ON Semiconductors system requirements. Since the ON Semiconductor product management systems do not have the ability to manage part nomenclatur
0.3. Size:1554K lrc bc546abu bc546ata bc546bta bc546btf bc546cta bc547ata bc547b bc547bbu bc547bta bc547btf bc547cbu.pdf
0.4. Size:81K diotec bc546abk bc547abk bc548abk bc549abk bc546bbk bc547bbk bc548bbk bc549bbk bc546cbk bc547cbk bc548cbk bc549cbk.pdf
BC546xBK … BC549xBKBC546xBK … BC549xBKGeneral Purpose Si-Epitaxial Planar TransistorsNPN NPNSi-Epitaxial Planar-Transistoren fr universellen EinsatzVersion 2009-12-030.1Power dissipation Verlustleistung 500 mW4.6Plastic case TO-92Kunststoffgehuse (10D3)Weight approx. Gewicht ca. 0.18 gC B EPlastic material has UL classification 94V-0Gehusematerial
Основные параметры транзистора BC547
1. Типоразмер: Транзистор BC547 относится к типоразмеру TO-92, который является самым распространенным типоразмером в маломощной электронике.
2. Максимальное напряжение коллектор-эмиттер: Данный параметр указывает на максимальное допустимое напряжение, которое может быть подано между коллектором и эмиттером без повреждения транзистора. Для BC547 это значение составляет обычно 45 V.
3. Максимальный ток коллектора: Этот параметр показывает максимальное значение постоянного тока, которое можно пропустить через коллектор транзистора, при условии, что остальные условия, такие как тепловой режим, соблюдаются. Для BC547 этот параметр обычно равен 100 mA.
4. Коэффициент усиления по току: Важным параметром транзистора BC547 является его коэффициент усиления по току, который обычно составляет от 110 до 800. Это означает, что коллекторный ток может быть от 110 до 800 раз больше базового тока.
5. Тепловое сопротивление: Этот параметр указывает на способность транзистора отводить тепло, чтобы не перегреваться. Для BC547 тепловое сопротивление составляет около 200 °C/W.
6. Максимальная мощность: Данный параметр показывает максимально допустимую мощность, которую транзистор может выдерживать без повреждений. Обычно для BC547 это значение составляет 500 mW.
Знание основных параметров транзистора BC547 позволит правильно подобрать аналог по параметрам, если данный транзистор недоступен или не подходит для конкретного применения.
C945: бюджетный аналог транзистора BC547
Таблица ниже показывает основные параметры транзисторов BC547 и C945:
| Параметр | BC547 | C945 |
|---|---|---|
| Тип | NPN | NPN |
| Максимальное напряжение коллектор-эмиттер | 45 В | 60 В |
| Максимальный ток коллектора | 100 мА | 150 мА |
| Максимальная мощность потерь | 500 мВт | 400 мВт |
| Коэффициент усиления тока | от 110 до 800 | от 70 до 700 |
Хорошая совместимость параметров и бюджетная стоимость делают транзистор C945 надежным и доступным заменителем для транзистора BC547. Однако, перед использованием транзистора C945, рекомендуется внимательно ознакомиться с его техническими характеристиками и требованиями по схемотехнике для уверенного и стабильного функционирования вашего проекта.
Принцип работы
Когда на клеммы подается входное напряжение, некоторое количество тока (IB) начинает течь от базы к эмиттеру и управляет током на коллекторе (IC). Напряжение между базой и эмиттером (VBE) для NPN-структуры должно быть прямым. Т.е. на базу прикладывается положительный потенциал, а на эмиттер отрицательный. Полярность напряжения, приложенного к каждому выводу, показана на рисунке ниже.
Входной сигнал усиливается на базе, а затем передается на эмиттер. Меньшее количество тока в базе используется для управления большим, между коллектором и эмиттером (IC).
Если вы начали заниматься любительской радиотехникой, вам понадобятся ходовые транзисторы, которые имею широкое применение в радиотехнике и сравнительно низкую цену. В данном обзоре я расскажу вам про комплементарную пару транзисторов BC547 и BC557. Данные транзисторы были куплены в 2013 году и на их основе уже собранно множество электронных схем. Одной из них, я вас познакомлю в данном обзоре. Мы все, часто покупаем Li-Ion аккумуляторы в Китае. Многие из них не имеют защиты, но даже имеющие защиту отключают питание в аварийных ситуациях, когда напряжение на АКБ уменьшится на 2.4-2.6В. В тоже время производители рекомендуют ставить аккумуляторы на зарядку при достижении напряжения 3В. Как быть, если это самодельный фонарь и т.п., как сберечь не дешевые Li-Ion аккумуляторы? Вы сталкивались с такими проблемами? Тогда вам под Кат… Для начала сообщу, что, как и в остальных обзорах, магазин, в котором я купил данные радиокомпоненты уже не продает данный лот, потому я нашел подобный у другого продавца. Что бы не было сомнения, что я купил данные транзисторы на Али, можно увидеть под спойлером подтверждение покупки:Ранее эти транзисторы стоили дороже Я постараюсь вкратце рассказать об этих транзисторах, насколько это возможно на не специализированном сайте по радиотехнике, что бы достопочтенная публика, зашедшая в мой обзор из-за любопытства, не стала зевать и скучать. Всем же «технарям» будет достаточно поглядеть на Даташит этих транзисторов, что бы отпали все вопросы: BC547 и BC557 Данные транзисторы комплементарно парные, т.е NPN и PNP транзисторы с близкими по величине коэффициентами передачи тока β. Краткие характеристики и цоколевка транзистора ниже на схеме: Я протестировал эти китайские транзисторы, они держат напряжение 30В (коллектор-эмиттер) имеют коэффициент усиления Hfe: 140-160. Я использовал их при максимальном токе коллектора 100мА — выше не рисковал. В общем, заключение по транзисторам — вполне годные высокочастотные транзисторы имеющие высокий коэффициент усиления. Вполне приемлемые характеристики. На этом бы можно было обзор и закончить…))) Но это не наш метод . Потому мы изготовим очень востребованное устройство, использующее PNP транзистор, регулируемый стабилитрон TL431 и N канальный полевой транзистор (выпаян из старой материнской платы). При изготовлении самоделок, часто требуется ограничить разряд Li-Ion аккумуляторов, до рекомендуемого производителем минимума в 3В. Чаще всего мы покупаем аккумуляторы без защиты. Но даже если аккумулятор имеет защитную плату, то все равно она скорее пригодна только для аварийного отключения аккумулятора, что бы предотвратить его возгорание или приведение в полную негодность. Схему типовой платы защиты привожу ниже: Эта схема взята из Даташита микросхемы-контролера DW01, которая имеет очень много китайских аналогов. Данная схема уже приводилась в обзоре на Муське Однако, как я уже отметил, данная схема пригодна только для аварийного отключения аккумулятора и малопригодна для повседневного использования, т.к отключает АКБ при напряжении 2.4-2.6В. Поискав в Интернета, ничего не нашел простого и пригодного для отключения литиевого аккумулятора, потому попросил своего друга по форуму «Паяльник» Владимира 65, смоделировать мне схему под мои нужды. Так и появилась на свет эта схема защиты от переразряда. Привожу её ниже: Транзистор VT1 — Logic Level P75N02LD (можно любой другой Logic Level) Транзистор VT2 — BC557 VD1 — TL431 Кнопка S1 (без фиксации) нужна для запуска схемы, после срабатывания защиты, или для принудительного использования заряда батареи, при уровне заряда ниже порогового значения. На скору руку была изготовлена печатная плата (каюсь, опять из гетинакса), впаяны детали. Полевой транзистор можно использовать со старых материнских плат, обычно там несколько штук N канальных Logic Level транзисторов. Транзистор распаян со стороны печатных дорожек.
kirich
- https://shematok.ru/transistor/bc547
- https://mysku.ru/blog/aliexpress/50125.html
How it works
When input voltage is applied to the terminals, some current (IB) begins to flow from the base to the emitter and controls the collector current (IC). The voltage between base and emitter (VBE) for an NPN structure must be direct. That is, a positive potential is applied to the base and a negative potential is applied to the emitter. The polarity of the voltage applied to each pin is shown in the figure below.
The input signal is amplified at the base and then transmitted to the emitter. A smaller current in the base is used to excite a larger current between the collector and the emitter (IC).
When the transistor is open, it is able to pass (IC) up to 100 mA. This stage is called the saturation region. At this stage, the permissible voltage between the collector and the emitter (VBE) can be about 200 mV, and the VBE can reach 900 mV. When the base current stops flowing, the transistor turns off completely, this stage is called the cut-off region, and the VBE will be about 650 mV.
BC337: надежная замена BC547
В качестве замены для транзистора BC547 можно использовать модель BC337. Оба транзистора имеют схожие электрические параметры и могут выполнять аналогичные функции в электрической схеме.
BC337 является биполярным PNP транзистором общего назначения. Он характеризуется максимальным током коллектора 800 мА, максимальным током коллектора включенной базы 100 мА и максимальным напряжением коллектор-эмиттер 45 В.
Одно из главных отличий между BC337 и BC547 заключается в их поларности: BC337 — PNP транзистор, а BC547 — NPN транзистор. Это означает, что при замене BC547 на BC337, необходимо изменить полярность соответствующих выводов исходящих проводов.
BC337 также доступен в разных вариантах корпусов, таких как SOT23 и TO-92. Таким образом, он может быть более удобным в использовании в некоторых схемах, особенно если требуется маленький размер.
В целом, BC337 может быть надежной заменой для транзистора BC547 в различных электронных схемах, особенно если требуются схожие электрические параметры и большая доступность.
Распиновка
Bc547 впервые появился на рынке радиоэлектронных компонентов в апреле 1966 года, благодаря компаниям Philips (Голландия) и Mullard (Великобритания). Это совместная доработка популярного в то время bc107. Он был идентичный по своим техническим характеристикам, но выпускался в отличии от металлического bc107 в пластиковом герметичном корпусе ТО-92. В настоящее время является действующей заменой для более старых BC107 или BC147, которые включены во множество разработок компаний Mullard и Philips.
Цоколевка корпуса ТО-92 (или ТО-226AA) у bc547 имеет три гибких вывода для дырочного монтажа. Если смотреть на скошенную часть спереди, то назначение этих выводов слева направо: эмиттер, база, коллектор. На рисунке показан базовый внешний вид устройства, который будет немного отличаться в зависимости от конкретной марки, однако характеристики и назначения выводов остаются идентичными.
Популярные аналоги транзистора BC547
Однако, в некоторых случаях, может возникнуть необходимость заменить транзистор BC547 на его аналог с похожими параметрами. Для этого рассмотрим несколько популярных аналогов транзистора BC547:
- 2N3904 – этот транзистор также является биполярным NPN транзистором и имеет сходные параметры с BC547. Он обладает низким уровнем шума и высоким коэффициентом усиления. 2N3904 широко применяется в аналоговых и цифровых схемах, а также в усилителях.
- BC548 – этот транзистор также является NPN транзистором и имеет похожие параметры с BC547. Он обладает низким уровнем шума и хорошей линейностью. BC548 используется в широком спектре приложений, включая умные дома, промышленные автоматизированные системы и электронные устройства.
- BC549 – этот транзистор также является NPN транзистором и имеет схожие параметры с BC547. Он обладает высоким коэффициентом усиления и низким уровнем шума. BC549 может использоваться в широком спектре приложений, включая усилители, схемы обнаружения сигналов и схемы коммутации.
Это лишь небольшой перечень популярных аналогов транзистора BC547. При выборе аналога необходимо учитывать требования конкретной схемы и ее характеристики, чтобы обеспечить правильную работу устройства.
Аналоги транзистора BC547: лучшие замены
1. 2N3904
Транзистор 2N3904 является одним из наиболее близких аналогов к транзистору BC547. Он имеет схожие характеристики и может использоваться в тех же самых схемах. 2N3904 также является NPN транзистором и имеет максимальную мощность 625 мВт. Однако, следует отметить, что 2N3904 имеет немного большую граничную частоту переключения и ток коллектора, что может быть важным фактором при выборе аналога.
2. 2N2222
Транзистор 2N2222 также является близким аналогом к BC547. Он имеет схожие технические характеристики и может использоваться в тех же схемах. 2N2222 также является NPN транзистором с максимальной мощностью 500 мВт. Однако, следует отметить, что 2N2222 имеет немного большую граничную частоту переключения и ток коллектора по сравнению с BC547.
3. 2N4401
Транзистор 2N4401 является еще одним аналогом к транзистору BC547. Он также является NPN транзистором, имеет максимальную мощность 600 мВт и схожие характеристики. Однако, следует учесть, что 2N4401 имеет небольшое отличие в границе частоты переключения, что может быть важным в некоторых приложениях.
4. PN2222
Транзистор PN2222 является очень похожим аналогом к транзистору BC547. Он также имеет схожие технические характеристики и может использоваться в тех же схемах. PN2222 также является NPN транзистором с максимальной мощностью 500 мВт. Однако, следует отметить, что PN2222 имеет немного большую граничную частоту переключения и ток коллектора по сравнению с BC547.
Обратите внимание, что указанные аналоги являются лишь рекомендациями и могут незначительно отличаться от транзистора BC547 по отдельным параметрам. Перед заменой обязательно ознакомьтесь с техническими характеристиками и требованиями вашего проекта, чтобы правильно выбрать аналоговый транзистор
ВС547 Pinout
Bc547 first appeared on the market in April 1966, courtesy of Philips (Holland) and Mullard (UK). It was a joint development of the then popular bc107. It was identical in its technical specifications, but was produced unlike the metal bc107 in a plastic sealed housing TO-92. It is currently the current replacement for the older BC107 or BC147, which are included in many developments by Mullard and Philips.
The BC547 pinout will be discussed in the TO-92 (TO-226AA) package, which has three flexible leads for hole mounting. Looking at the bevel from the front, the purpose of these pins is from left to right: collector, base, emitter. The figure shows the basic appearance of the device, which will vary slightly depending on the particular brand, but the specs and pin assignments remain identical.
Сomplementary pair
The low-noise transistor, sharpened for amplification of weak high-frequency signals, almost always has a complementary with another type of conductivity and close in magnitude to the gain of hFE. This is due to the widespread use of such devices in the primary amplification stages in the pair. The complementary pair with PNP structure for it is BC557.
BC547 Equivalents
A complete modern equivalent to the BC547 transistor is the bc550. Also, before you look for equivalents, it is recommended to look at the datasheet neighbors with only small differences in breakdown voltage thresholds:
- bc546;
- bc548;
- bc549.
Some radio amateurs use: 2n3904, 2n4401, bc337, bc639, 2N3055, 2N2369, 2SC5200 as replacements.
Another, one of the most common substitutes is the 2N2222 transistor. It has similar specifications, including pinout and housing. The only differences are higher power dissipation (up to 625 mW), collector current up to 600 mA and slightly increased input and output capacitances. The input and output capacitances can only affect the circuits during high frequency operation. Thus, if more gain is needed, the 2n2222 can be used.
The device series KT3102, from the Minsk manufacturer of electronic components “Integral”, will also be suitable for replacement. There are also Russian equivalents of transistor BC547, among which are KT3102G and KT3102E, if you choose the gain (up to 1000 hFE ), they are even better than BC547c. Below is a correspondence table for the different groups in this series.
Labeling
The BC547 was developed by Philips in 1966 in Holland, so its marking corresponds to the European Pro Electron system. The first letter indicates the type of semiconductor used – “B” for silicon. The second letter indicates the frequency of operation – “C” low-power, low-frequency. In spite of the fact that it is high-frequency (up to 300 MHz), the manufacturer for some reason indicated it in the marking as low-frequency. History is silent about the reasons for this designation. Sometimes they don’t write the first letter in the designation and then it turns out: c547b, c547c, c547c, c547b.
A little about standards
Manufacturers are constantly improving the manufacturing process and can change the specified specifications, but they must not be less than the values registered for bc457 in the Pro Electron standard. For example, On Semiconductor has a maximum power (at 25°C) of 625 mW, which is currently the most common. At Philips, the hFE gain for group “B” ranges from 220 to 475. Some manufacturers have appeared to support pulsed collector current (up to 200 mA). Therefore, please refer to the datasheet before using the device in your projects.
