IRFBG30 MOSFET — описание производителя. Даташиты. Основные параметры и характеристики. Поиск аналога. Справочник

Наименование прибора: IRFBG30

Тип транзистора: MOSFET

Полярность: N

Максимальная рассеиваемая мощность (Pd): 125
W

Предельно допустимое напряжение сток-исток |Uds|: 1000
V

Предельно допустимое напряжение затвор-исток |Ugs|: 20
V

Пороговое напряжение включения |Ugs(th)|: 4
V

Максимально допустимый постоянный ток стока |Id|: 3.1
A

Максимальная температура канала (Tj): 150
°C

Общий заряд затвора (Qg): 80(max)
nC

Время нарастания (tr): 25
ns

Выходная емкость (Cd): 140
pf

Сопротивление сток-исток открытого транзистора (Rds): 5
Ohm

Тип корпуса:

IRFBG30
Datasheet (PDF)

 ..1. Size:167K  international rectifier irfbg30.pdf

 ..2. Size:2101K  international rectifier irfbg30pbf.pdf

PD — 94989IRFBG30PbF Lead-Free2/9/04Document Number: 91124 www.vishay.com1IRFBG30PbFDocument Number: 91124 www.vishay.com2IRFBG30PbFDocument Number: 91124 www.vishay.com3IRFBG30PbFDocument Number: 91124 www.vishay.com4IRFBG30PbFDocument Number: 91124 www.vishay.com5IRFBG30PbFDocument Number: 91124 www.vishay.com6IRFBG30PbFTO-220AB Package Out

 ..3. Size:835K  vishay irfbg30pbf sihfbg30.pdf

IRFBG30, SiHFBG30Vishay SiliconixPower MOSFETFEATURESPRODUCT SUMMARY Dynamic dV/dt RatingVDS (V) 1000Available Repetitive Avalanche RatedRDS(on) ()VGS = 10 V 5.0RoHS* Fast SwitchingQg (Max.) (nC) 80COMPLIANT Ease of ParallelingQgs (nC) 10Qgd (nC) 42 Simple Drive RequirementsConfiguration Single Compliant to RoHS Directive 2002/95/ECD

 ..4. Size:1563K  vishay irfbg30 sihfbg30.pdf

IRFBG30, SiHFBG30Vishay SiliconixPower MOSFETFEATURESPRODUCT SUMMARY Dynamic dV/dt RatingVDS (V) 1000Available Repetitive Avalanche RatedRDS(on) ()VGS = 10 V 5.0RoHS* Fast SwitchingQg (Max.) (nC) 80COMPLIANT Ease of ParallelingQgs (nC) 10Qgd (nC) 42 Simple Drive RequirementsConfiguration Single Compliant to RoHS Directive 2002/95/ECDD

 ..5. Size:206K  inchange semiconductor irfbg30.pdf

INCHANGE Semiconductorisc N-Channel MOSFET Transistor IRFBG30FEATURESWith TO-220 packagingHigh speed switchingVery high commutation ruggednessEasy to use100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSPFC stagesPower supplySwitching applicationsABSOLUTE MAXIMUM RATINGS(T =25)

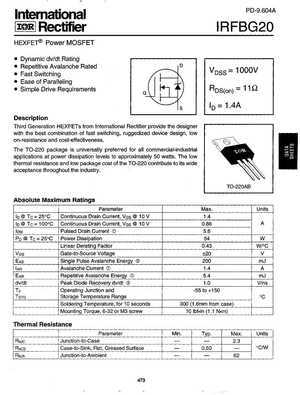

 9.1. Size:169K  international rectifier irfbg20.pdf

 9.2. Size:625K  international rectifier irfbg20pbf.pdf

PD- 95271IRFBG20PbF Lead-Free05/20/04Document Number: 91123 www.vishay.com1IRFBG20PbFDocument Number: 91123 www.vishay.com2IRFBG20PbFDocument Number: 91123 www.vishay.com3IRFBG20PbFDocument Number: 91123 www.vishay.com4IRFBG20PbFDocument Number: 91123 www.vishay.com5IRFBG20PbFDocument Number: 91123 www.vishay.com6IRFBG20PbFDocument Number: 9

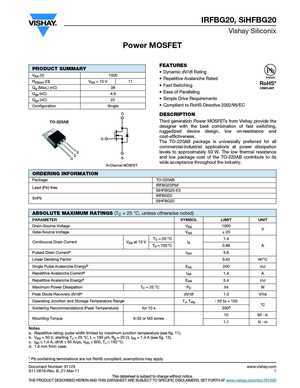

 9.3. Size:1174K  vishay irfbg20pbf sihfbg20.pdf

IRFBG20, SiHFBG20Vishay SiliconixPower MOSFETFEATURESPRODUCT SUMMARY Dynamic dV/dt RatingVDS (V) 1000Available Repetitive Avalanche RatedRDS(on) ()VGS = 10 V 11RoHS* Fast SwitchingQg (Max.) (nC) 38 COMPLIANT Ease of ParallelingQgs (nC) 4.9 Simple Drive RequirementsQgd (nC) 22 Compliant to RoHS Directive 2002/95/ECConfiguration SingleD

 9.4. Size:1123K  infineon irfbg20 sihfbg20.pdf

IRFBG20, SiHFBG20Vishay SiliconixPower MOSFETFEATURESPRODUCT SUMMARY Dynamic dV/dt RatingVDS (V) 1000Available Repetitive Avalanche RatedRDS(on) ()VGS = 10 V 11RoHS* Fast SwitchingQg (Max.) (nC) 38 COMPLIANT Ease of ParallelingQgs (nC) 4.9 Simple Drive RequirementsQgd (nC) 22 Compliant to RoHS Directive 2002/95/ECConfiguration SingleD

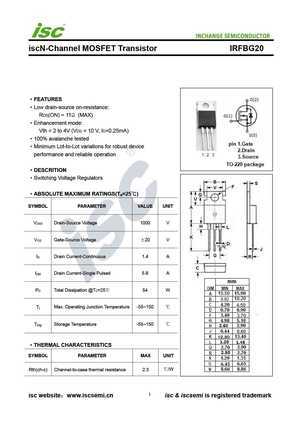

 9.5. Size:284K  inchange semiconductor irfbg20.pdf

iscN-Channel MOSFET Transistor IRFBG20FEATURESLow drain-source on-resistance:RDS(ON) = 11 (MAX)Enhancement mode:Vth = 2 to 4V (VDS = 10 V, ID=0.25mA)100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationDESCRITIONSwitching Voltage RegulatorsABSOLUTE MAXIMUM RATINGS(T =25)aSYMBOL PARAMETER VALUE UNIT

Другие MOSFET… IRFBC42
, IRFBE20
, IRFBE30
, IRFBF20
, IRFBF20L
, IRFBF20S
, IRFBF30
, IRFBG20
, IRFP064N
, IRFBL10N60A
, IRFBL12N50A
, IRFD014
, IRFD024
, IRFD110
, IRFD120
, IRFD210
, IRFD214
.

IRFBG30 Datasheet PDF — Vishay

Part Number IRFBG30
Description Power MOSFET ( Transistor )
Manufacturers Vishay
Logo

There is a preview and IRFBG30 download ( pdf file ) link at the bottom of this page.

Total 9 Pages

Preview 1 page

No Preview Available !

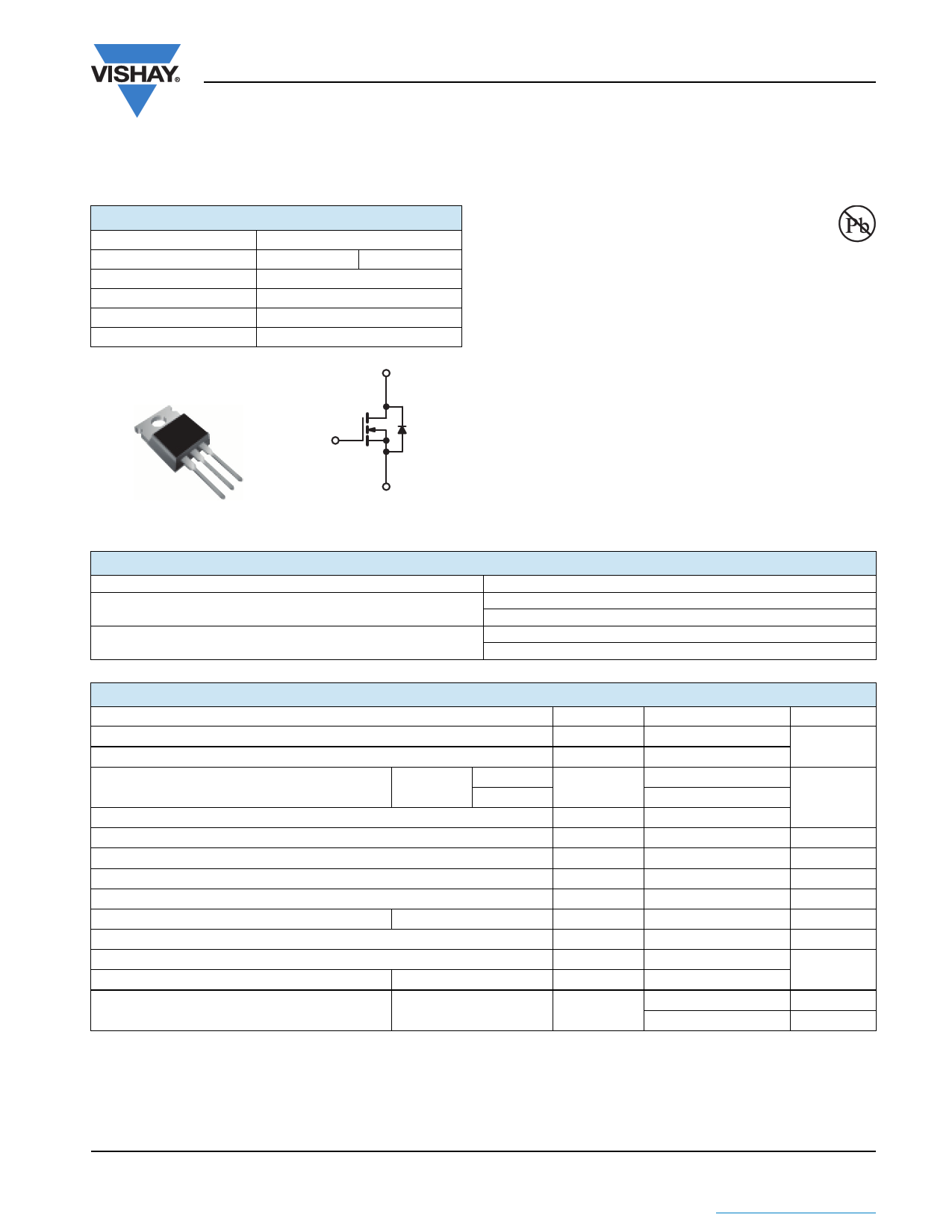

Power MOSFET
IRFBG30, SiHFBG30
Vishay Siliconix
PRODUCT SUMMARY

VDS (V)

RDS(on) (Ω)

Qg (Max.) (nC)

Qgs (nC)

Qgd (nC)

Configuration
1000

VGS = 10 V

80
10
42
Single
5.0
D
TO-220AB
G
S
D
G
S
N-Channel MOSFET
ORDERING INFORMATION
Package
Lead (Pb)-free
SnPb
FEATURES
• Dynamic dV/dt Rating
• Repetitive Avalanche Rated
• Fast Switching
• Ease of Paralleling
• Simple Drive Requirements
• Compliant to RoHS Directive 2002/95/EC
Available
RoHS*
COMPLIANT
DESCRIPTION
Third generation Power MOSFETs from Vishay provide the
designer with the best combination of fast switching,
ruggedized device design, low on-resistance and
cost-effectiveness.
The TO-220AB package is universally preferred for all
commercial-industrial applications at power dissipation
levels to approximately 50 W. The low thermal resistance
and low package cost of the TO-220AB contribute to its
wide acceptance throughout the industry.
TO-220AB
IRFBG30PbF
SiHFBG30-E3
IRFBG30
SiHFBG30

ABSOLUTE MAXIMUM RATINGS (TC = 25 °C, unless otherwise noted)

PARAMETER
SYMBOL
Drain-Source Voltage

VDS

Gate-Source Voltage

VGS

Continuous Drain Current

Pulsed Drain Currenta

VGS at 10 V

TC = 25 °C

TC = 100 °C

ID

IDM

Linear Derating Factor

Single Pulse Avalanche Energyb

Repetitive Avalanche Currenta

Repetitive Avalanche Energya

Maximum Power Dissipation

Peak Diode Recovery dV/dtc

TC = 25 °C

EAS

IAR

EAR

PD

dV/dt
Operating Junction and Storage Temperature Range

TJ, Tstg

Soldering Recommendations (Peak Temperature)
for 10 s
Mounting Torque
6-32 or M3 screw
Notes
a. Repetitive rating; pulse width limited by maximum junction temperature (see fig. 11).

b. VDD = 50 V, starting TJ = 25 °C, L = 55 mH, Rg = 25 Ω, IAS = 3.1 A (see fig. 12).

c. ISD ≤ 3.1 A, dI/dt ≤ 80 A/μs, VDD ≤ 600, TJ ≤ 150 °C.

d. 1.6 mm from case.
LIMIT
1000
± 20
3.1
2.0
12
1.0
280
3.1
13
125
1.0
— 55 to + 150

300d

10
1.1
UNIT
V
A
W/°C
mJ
A
mJ
W
V/ns
°C
lbf · in
N·m
* Pb containing terminations are not RoHS compliant, exemptions may apply
Document Number: 91124
S11-0517-Rev. B, 21-Mar-11
www.vishay.com
1
This datasheet is subject to change without notice.

THE PRODUCT DESCRIBED HEREIN AND THIS DATASHEET ARE SUBJECT TO SPECIFIC DISCLAIMERS, SET FORTH AT www.vishay.com/doc?91000

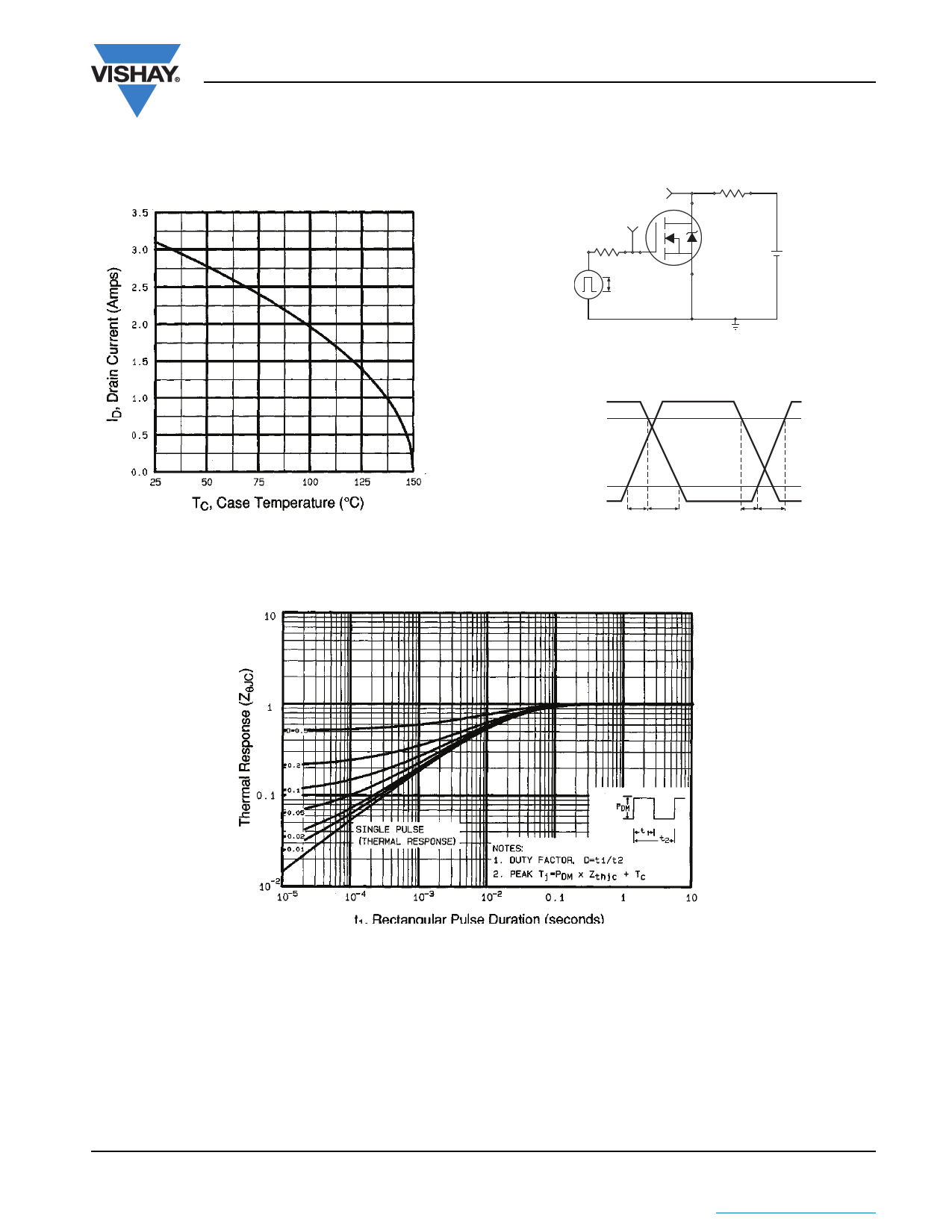

Fig. 9 — Maximum Drain Current vs. Case Temperature
IRFBG30, SiHFBG30
Vishay Siliconix

VDS

VGS

RG

RD

D.U.T.
10 V

Pulse width ≤ 1 µs

Duty factor ≤ 0.1 %

+- VDD

Fig. 10a — Switching Time Test Circuit

VDS

90 %
10 %

VGS

td(on) tr

td(off) tf

Fig. 10b — Switching Time Waveforms
Fig. 11 — Maximum Effective Transient Thermal Impedance, Junction-to-Case
Document Number: 91124
S11-0517-Rev. B, 21-Mar-11
www.vishay.com
5
This datasheet is subject to change without notice.

THE PRODUCT DESCRIBED HEREIN AND THIS DATASHEET ARE SUBJECT TO SPECIFIC DISCLAIMERS, SET FORTH AT www.vishay.com/doc?91000
