Схема включения транзистора S9014 с использованием резистора и конденсатора

Транзистор S9014 часто используется в электронных схемах для усиления сигналов или в качестве ключевого элемента. Данная схема включения представляет собой базовый усилитель на транзисторе S9014.

В схеме используются следующие компоненты:

  1. Транзистор S9014 — активный элемент семейства NPN.
  2. Резистор R1 — предназначен для ограничения тока базы транзистора.
  3. Резистор R2 — служит для формирования делителя напряжения и установки рабочей точки транзистора.
  4. Конденсатор С1 — выполняет функцию сглаживания и фильтрации сигнала.
  5. Источник сигнала Vin — входной сигнал, который необходимо усилить.
  6. Источник питания Vcc — обеспечивает необходимое питание для работы схемы.
  7. Источник нулевого сигнала GND — представляет собой общую землю.

Схема включения:

Описание работы схемы:

Входной сигнал Vin подается на базу транзистора через резистор R1, который служит для ограничения тока базы и защиты транзистора от перегрузки. Резистор R2 образует делитель напряжения вместе с базой транзистора и устанавливает рабочую точку транзистора.

Конденсатор С1 выполняет функцию сглаживания и фильтрации сигнала, устраняя постоянную составляющую и выделяя только переменную составляющую. После усиления сигнал выходит через коллекторный резистор RL, который служит для ограничения тока коллектора и защиты транзистора от перегрузки.

Схема позволяет достичь усиления входного сигнала и получить усиленный выходной сигнал

Важно правильно подобрать значения резисторов и конденсаторов согласно заданным условиям и требованиям для получения оптимальной работы схемы

Применение в электронике

Транзистор S9014 широко используется в различных электронных устройствах и схемах благодаря своим характеристикам и удобству в использовании.

Основные области применения транзистора S9014 в электронике:

1. Усилители Транзисторы S9014 могут быть использованы в усилительных схемах для усиления слабых сигналов. Они обеспечивают высокое усиление и малый уровень шумов, что делает их идеальными для работы с аудио- и радиосигналами.
2. Импульсные источники питания Транзисторы S9014 могут быть использованы в импульсных источниках питания для регулирования напряжения и тока. Они обеспечивают высокую эффективность и стабильность работы при высоких частотах.
3. Выпрямители Транзисторы S9014 могут быть использованы в схемах выпрямления для преобразования переменного тока в постоянный. Они обеспечивают низкое сопротивление включения и малые потери мощности.
4. Таймеры и генераторы Транзисторы S9014 могут быть использованы в схемах таймеров и генераторов для генерации точных временных интервалов и частот. Они обладают высокой стабильностью и точностью работы.
5. Регуляторы яркости Транзисторы S9014 могут быть использованы в схемах регуляторов яркости световых источников, таких как светодиоды. Они обеспечивают плавную регулировку яркости и высокую эффективность работы.

Транзистор S9014 является незаменимым элементом в современной электронике благодаря своим характеристикам и широкому спектру применения. Он обеспечивает надежную и эффективную работу в различных устройствах и схемах.

Применение аналогов транзистора S9014

Если вам требуется заменить транзистор S9014, поскольку модель недоступна или не подходит под требуемые характеристики, существуют несколько аналогов, которые могут быть использованы:

1. Транзистор 2N3904: Это самый популярный аналог S9014. Он имеет схожие электрические характеристики, такие как низкое напряжение коллектора, низкий пиковый ток и высокую скорость переключения. Транзистор 2N3904 доступен и широко применяется в электронике.

3. Транзистор 2N2222: Это еще один аналог транзистора S9014 с похожими электрическими параметрами. Он обладает высоким коэффициентом усиления, низким сопротивлением коллектор-эмиттер и широким спектром применения.

Все перечисленные аналоги могут успешно заменить транзистор S9014 в большинстве приложений

Однако, перед заменой, важно учитывать требования вашей схемы и подбирать транзистор с аналогичными электрическими параметрами и характеристиками работы

Наиболее важные параметры.

Коэффициент передачи тока от 15 и выше.

Максимально допустимое напряжение коллектор-эмиттер — 60 в, импульсное — 160 в — у КТ805А, КТ805АМ. 135 в — у КТ805Б, КТ805БМ, КТ805ВМ.

Напряжение насыщения коллектор-эмиттер при коллекторном токе 5 А и базовом 0,5А: У транзисторов КТ805А, КТ805АМ — не более 2,5 в. У транзисторов КТ805Б, КТ805БМ — 5 в.

Напряжение насыщения база-эмиттер при коллекторном токе 5 А и базовом 0,5А: У транзисторов КТ805А, КТ805АМ — не более 2,5 в. У транзисторов КТ805Б, КТ805БМ — 5 в.

Максимальный ток коллектора. — 5 А.

Обратный импульсный ток коллектора при сопротивлении база-эмиттер 10Ом и температуре окружающей среды от +25 до +100 по Цельсию, у транзисторов КТ805А, КТ805АМ — — не более 60 мА, при напряжении колектор-эмиттер 160в. У транзисторов КТ805Б, КТ805БМ — — не более 70 мА, при напряжении колектор-эмиттер 135в.

Обратный ток эмиттера при напряжении база-эмиттер 5в не более — 100 мА.

Рассеиваемая мощность коллектора(с теплоотводом). — 30 Вт.

Граничная частота передачи тока — 20 МГц.

Транзисторы КТ805 и качер Бровина.

Качер Бровина — черезвычайно популярное устройство, представляющее из себя фактически, настольный трансформатор Тесла — источник высокого напряжения. Схема самого генератора предельно проста — он очень напоминает обычный блокинг-генератор на одном транзисторе, хотя как утверждают многие, им вовсе не является.

В качере(как в общем-то и в блокинг-генераторе) теоретически, можно использовать любые транзисторы и радиолампы. Однако, практически очень неплохо себя зарекомендовали именно транзисторы КТ805, в частости — КТ805АМ.

В самостоятельной сборке качера самый серьезный момент — намотка вторичной обмотки(L2). Как правило она содержит в себе от 800 до 1200 витков. Намотка производится виток, к витку проводом диаметром 0,1 — 0,25 мм на диэлектрическое основание, например — пластиковую трубку. Соответствено, габариты полученного трансформатора (длина) напрямую зависят от толщины используемого провода. Диаметр каркаса при этом некритичен — может быть от 15мм, но при его увеличении эффективность качера должна возрастать (как и ток потребления).

После намотки витки покрываются лаком(ЦАПОН). К неподключенному концу катушки можно подсоединить иглу — это даст возможность наблюдать «стример» — коронообразное свечение, которое возникнет на ее кончике, во время работы устройства. Можно обойтись и без иглы — стример точно так же будет появляться на конце намоточного провода, без затей отогнутого к верху.

Вторичная обмотка представляет из себя бескаркасный четырехвитковой соленоид намотаный проводом диаметром(не сечением!) от 1,5 до 3 мм. Длина этой катушки может составлять от 7-8 до 25-30 см, а диаметр зависит от расстояния между ее витками и поверхностью катушки L2. Оно должно составлять 1 — 2 см. Направление витков обеих катушек должно совпадать обязательно.

Резисторы R1 и R2 можно взять любого типа с мощностью рассеивания не менее 0,5 Вт. Конденсатор C1 так же любого типа от 0,1 до 0,5 мФ на напряжение от 160 в. При работе от нестабилизированного источника питания необходимо подсоединить параллельно C1 еще один, сглаживающий конденсатор 1000 — 2000 мФ на 50 в. Транзистор обязательно устанавливается на радиатор — чем больше, тем лучше.

Источник питания для качера должен быть рассчитан на работу при токе до 3 А (с запасом), с напряжением от 12 вольт, а желательно — выше. Будет гораздо удобнее, если он будет регулируемым по напряжению. Например, в собранном мной образце качера, при диаметре вторичной катушки 3 см (длина — 22см), а первичной — 6см (длина — 10 см) стример возникал при напряжении питания 11 в, а наиболее красочно проявлялся при 30 в. Причем, обычные эффекты, вроде зажигания светодиодных и газоразрядных ламп на расстоянии, возникали уже с начиная с уровня напряжения — 8 в.

В качестве источника питания был использован обычный ЛАТР + диодный мост + сглаживающий электролитический конденсатор 2000 мФ на 50 в. Больше 30 вольт я не давал, ток при этом не превышал значения в 1 А, что более чем приемлимо для таких транзисторов как КТ805, при наличии приличного радиатора.

При попытке заменить(из чистого интереса) КТ805 на более брутальный КТ8102, обнаружилось что режимы работы устройства значительно поменялись. Заметно упал рабочий ток. Он составил всего — от 100 до 250 мА. Но стример стал загораться только при достижения предела напряжения 24 в, при напряжении 60 в выглядя гораздо менее эффектно, нежели с КТ805 при 30.

Транзисторы S9014 и их замена: какой выбрать?

Для замены транзистора S9014 важно учитывать его основные параметры и сопоставить их с параметрами заменителя. Вот некоторые типы транзисторов, которые можно использовать вместо S9014:

  • 2N3904: это общего назначения транзистор схожий с S9014. Он имеет аналогичные электрические характеристики и обеспечивает схожую производительность.
  • 2N4401: это транзистор, который также хорошо заменяет S9014. Он обладает схожими электрическими параметрами и может использоваться вместо S9014 без каких-либо проблем.
  • BC547: это другой тип общего назначения транзистора, который может быть использован вместо S9014. Он обладает подобными характеристиками и может заменить S9014 без проблем.

В то время как эти транзисторы являются хорошими заменителями для S9014, всегда рекомендуется проверять документацию и сравнивать характеристики транзисторов, чтобы убедиться в их совместимости с конкретными требованиями и приложением.

Выбор замены для транзистора S9014 должен основываться на соответствии электрических параметров, таких как ток коллектора, напряжение коллектора и коэффициент усиления. Некоторые другие параметры, которые стоит учитывать, включают максимальную мощность и максимальную рабочую температуру.

В любом случае, если у вас возникли трудности в выборе замены для транзистора S9014 или если вы не уверены, какой транзистор подходит лучше всего для конкретного применения, всегжа рекомендуется проконсультироваться с профессионалами в этой области или содержательно изучить документацию производителя.

Электрические характеристики транзистора S9014 C331: их значение и влияние

Передаточное отношение, или коэффициент усиления по току (hfe), является одной из основных характеристик транзистора. Оно определяет, насколько входной ток усиливается при прохождении через базу транзистора. Значение передаточного отношения может варьироваться от 60 до 250, и оно является одним из основных показателей эффективности работы транзистора S9014 C331.

Напряжение коллектор-эмиттер в открытом состоянии (VCEO) – это максимальное допустимое напряжение, которое может протекать между коллектором и эмиттером транзистора при отсутствии базового напряжения. В случае транзистора S9014 C331 это значение составляет 45 вольт. Эта характеристика важна для определения рабочего режима и максимальной нагрузки, которую может выдержать транзистор без повреждений.

Ток коллектора в открытом состоянии (ICBO) – это незначительный ток, который протекает через коллектор транзистора при закрытой базе. Этот параметр указывает на утечку тока, которая может возникать даже при отсутствии входного сигнала. Для транзистора S9014 C331 значение ICBO составляет 0,15 микроампера.

Ток коллектора в закрытом состоянии (ICEO) – это максимальный ток, который может протекать через коллектор транзистора при закрытой базе и нулевом напряжении коллектор-эмиттер. Для транзистора S9014 C331 значение ICEO равно 30 микроамперам. Этот параметр важен для определения степени изоляции между коллектором и эмиттером, когда транзистор находится в закрытом состоянии.

Все эти электрические характеристики транзистора S9014 C331 играют значимую роль в его работе и определяют его возможности. Зная эти значения, можно правильно спроектировать и использовать данный транзистор в различных электронных схемах и устройствах.

Технические характеристики транзистора S9014

Вот некоторые основные технические характеристики транзистора S9014:

  • Тип: NPN
  • Максимальное напряжение коллектора-эмиттера (VCEO): 50 В
  • Максимальный коллекторный ток (IC): 100 мА
  • Максимальная мощность коллектора (PC): 625 мВт
  • Коэффициент усиления тока (hFE): от 120 до 400
  • Максимальная температура перехода Tj: 150 °C
  • Максимальная температура хранения Tstg: от -55 °C до +150 °C

Транзистор S9014 может использоваться в широком диапазоне приложений, включая усилители малой мощности, ключевые схемы и схемы инвертирования сигналов.

Примечание: Перед использованием транзистора S9014 в конкретных схемах, рекомендуется ознакомиться с полным даташитом для получения подробной информации о его характеристиках и ограничениях.

Важные характеристики транзистора S9014

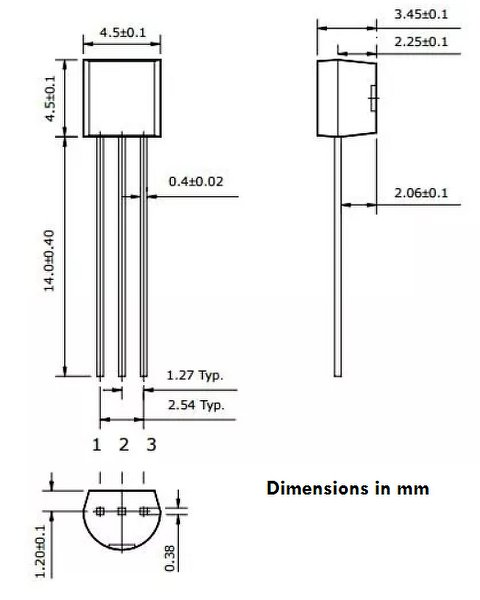

  1. Тип корпуса: S9014 имеет корпус TO-92, который обеспечивает удобное монтажное размещение. Он имеет три вывода — базу, эмиттер и коллектор.
  2. Тип транзистора: S9014 относится к типу NPN транзисторов. Это означает, что внутри него присутствует слой N-типа полупроводника между двумя слоями P-типа полупроводников.
  3. Максимально допустимый коллекторный ток (IC): S9014 может выдерживать ток до 100 мА. Это означает, что при использовании транзистора в схемах с током больше указанной величины, можно повредить устройство.
  4. Коэффициент усиления тока (hfe): Усиление тока в S9014 обычно составляет от 60 до 150. Это означает, что при подаче тока на базу с определенным значением, транзистор может увеличить его до значительно большей величины.
  5. Максимальная рабочая частота (fT): S9014 имеет максимальную рабочую частоту до 150 МГц, что делает его подходящим для низкочастотных приложений.
  6. Максимальное напряжение коллектор-эмиттер (VCEO): S9014 может выдерживать напряжение до 45 В на коллекторе и эмиттере. Это означает, что при превышении этого значения, транзистор может выйти из строя.

Зная эти важные характеристики, можно выбрать аналогичный транзистор, который подойдет для конкретной схемы или замены транзистора S9014.

Физические характеристики транзистора S9014

Одной из важных физических характеристик транзистора S9014 является его малый размер, что позволяет его использовать в компактных электронных устройствах с ограниченным пространством.

Транзистор S9014 имеет низкую мощность, что позволяет его применять в маломощных электронных схемах, таких как усилители сигнала и переключатели. Однако, он также обладает достаточной производительностью и эффективностью для выполнения различных функций.

Кроме того, транзистор S9014 обладает высоким коэффициентом усиления тока (hFE), который указывает на его способность усиливать входной сигнал. Высокий hFE делает транзистор S9014 идеальным для использования в усилителях и усилительных схемах.

Большое значение имеет также падение напряжения между эмиттером и коллектором (VCE). Низкое значение VCE позволяет транзистору S9014 работать с минимальной потерей энергии и высоким КПД.

Таким образом, физические характеристики транзистора S9014, такие как его малый размер, низкая мощность, высокий коэффициент усиления тока и низкое падение напряжения, делают его идеальным для использования в различных электронных схемах и устройствах.

Ключевые характеристики аналоговых транзисторов

1

Тип корпуса: для подбора аналоговых транзисторов важно обратить внимание на тип корпуса. Это может быть корпус TO-92, TO-92S, SOT-23 и другие. Необходимо учесть размеры и расположение выводов корпуса для правильной замены

Необходимо учесть размеры и расположение выводов корпуса для правильной замены.

2. Максимальное допустимое напряжение (Uce0): данная характеристика указывает на максимальное напряжение, которое может выдерживать транзистор без пробоя.

3. Максимальный коллекторный ток (Ic max): этот параметр указывает на максимальное значение постоянного или переменного тока, который может протекать через коллектор транзистора.

4. Максимальная мощность (Pc max): данная характеристика указывает на максимальную мощность, которую транзистор может преобразовывать в тепло без повреждения.

5. Коэффициент усиления по току (hfe): этот параметр указывает на коэффициент усиления по току транзистора. Он определяет соотношение между токами базы и коллектора.

6. Частота переключения (ft): данная характеристика указывает на максимальную частоту, при которой транзистор все еще может функционировать в качестве усилителя.

7. Время переключения (tt): это время, которое требуется транзистору для переключения между рабочим состоянием и состоянием насыщения.

При подборе аналоговых транзисторов необходимо учитывать все указанные характеристики и искать близкие по значениям транзисторы для замены

Важно помнить, что выбранный аналог должен иметь аналогичные или более высокие значения ключевых характеристик, чтобы сохранить работоспособность схемы

Схема включения транзистора S9014 в качестве усилителя сигнала

Схема включения этого транзистора проста и надежна. Она состоит из трех основных элементов: транзистора S9014, резистора и конденсатора. Резистор используется для установки рабочей точки транзистора, а конденсатор служит для снятия постоянной составляющей сигнала.

Давайте рассмотрим подробнее схему включения:

Транзистор S9014:

Транзистор S9014 имеет три вывода: эмиттер (E), база (B) и коллектор (C). Эмиттер и коллектор являются своего рода токовыми узлами в схеме, а база отвечает за управление током через транзистор. В данной схеме транзистор используется как усилитель сигнала, поэтому на базу подается входной сигнал.

Резистор:

Резистор, обозначенный как R1, используется для установки рабочей точки транзистора. Он подключается между базой и эмиттером транзистора. Значение резистора определяет ток через базу и эмиттер, и, следовательно, влияет на усиление сигнала.

Конденсатор:

Конденсатор, обозначенный как C1, используется для снятия постоянной составляющей сигнала. Он подключается между базой и источником входного сигнала. Конденсатор пропускает переменный сигнал, блокируя постоянную составляющую. Это позволяет усилителю работать только с переменными сигналами.

В результате, при подаче входного сигнала на базу и подключении питания, транзистор начинает усиливать сигнал с определенным коэффициентом усиления. Выходной сигнал можно получить с коллектора транзистора.

Схема включения транзистора S9014 в качестве усилителя сигнала проста в реализации и может быть использована в различных электронных устройствах

Важно правильно выбрать значения резистора и конденсатора, чтобы достичь нужного уровня усиления и подавления постоянной составляющей сигнала

Схема подключения транзистора S9014

Для правильного подключения транзистора S9014 необходимо следовать определенной схеме подключения. Внимательно ознакомьтесь с указанными ниже инструкциями:

  1. Подготовьте необходимые компоненты для работы с транзистором S9014: сам транзистор, резисторы, конденсаторы, и другие элементы схемы.
  2. Убедитесь, что питание схемы соответствует требованиям транзистора S9014. Определите напряжение питания и правильно подключите его к коллектору (C) и эмиттеру (E) транзистора.
  3. Соедините базу (B) транзистора с управляющим сигналом через подходящий резистор. Значение сопротивления резистора можно выбрать согласно требуемому току базы транзистора.
  4. Подключите нагрузку к коллектору транзистора через соответствующий резистор или другой элемент схемы.
  5. Обеспечьте надлежащую систему охлаждения для транзистора, чтобы избежать его перегрева при высоких нагрузках или больших токах.
  6. Проверьте корректность подключения схемы и убедитесь, что все соединения выполнены правильно.
  7. После окончательного подключения схемы проверьте ее работоспособность и корректность работы транзистора S9014 с помощью соответствующей тестовой нагрузки.

Соблюдение правильной схемы подключения транзистора S9014 обеспечит его безопасное и стабильное функционирование в системе.

Описание транзистора S9014

Особенностью S9014 является его малый размер и низкий уровень шума. Транзистор S9014 обладает малым входным и выходным емкостями, что позволяет использовать его в высокочастотных усилительных схемах.

Транзистор S9014 имеет следующие основные характеристики:

  • Тип корпуса: SOT-23
  • Тип транзистора: PNP
  • Максимальное электрическое напряжение коллектора: 50 В
  • Максимальный коллекторный ток: 100 мА
  • Максимальная мощность потерь: 300 мВт
  • Коэффициент усиления по току (hFE): 60 — 200

Транзистор S9014 широко применяется в схемах усиления слабых сигналов, схемах переключения, включая режимы малой мощности, и других приложениях, где требуется низкое энергопотребление и малый размер. Он является надежным и стабильным компонентом, который широко используется в электронных устройствах.

Транзистор S9014 C331 vs другие аналоги: в чем разница и что выбрать

Основная разница между S9014 C331 и другими аналогами заключается в их параметрах и электрических характеристиках. Они могут иметь разные значения максимального тока коллектора (IC), напряжения коллектора-эмиттера (VCE), коэффициента усиления по току (hFE) и других параметров.

Выбор того, какой транзистор выбрать, зависит от конкретных требований и потребностей проекта. Если требуется работа с большими токами или высокими напряжениями, то стоит выбирать транзистор с большими значениями максимальных параметров

Если же требуется высокий коэффициент усиления, то следует обратить внимание на значение hFE

Важно также учесть доступность и стоимость аналоговых транзисторов. S9014 C331 имеет широкое распространение и относительно низкую стоимость, что делает его часто выбираемым вариантом для различных проектов

Однако, перед выбором аналога транзистора S9014 C331 рекомендуется тщательно изучить и сравнить его характеристики со спецификациями и требованиями проекта. Иногда более подходящий аналог может предложить лучшие параметры и возможности для вашего конкретного проекта.

Модель транзистора Максимальный ток коллектора (IC) Напряжение коллектора-эмиттера (VCE) Коэффициент усиления по току (hFE)
S9014 C331 45 мА 50 В 120-600
2N3904 200 мА 40 В 100-300
BC547 100 мА 45 В 200-800
BC337 800 мА 45 В 100-630

Общая информация о транзисторе S9014

Транзистор S9014 относится к типу биполярных NPN транзисторов. Он представляет собой маломощный транзистор, который может быть использован в различных электронных схемах.

Транзистор S9014 имеет три вывода: эмиттер (Е), базу (В) и коллектор (С). Он может работать с постоянным и переменным током, а также использоваться в переключающих и усилительных схемах. S9014 обладает высокой скоростью переключения и низкими потерями мощности.

Транзистор S9014 имеет следующие характеристики:

  • Максимальное напряжение эмиттер-коллектор: 45 В
  • Максимальный ток коллектора: 100 мА
  • Максимальная мощность потерь: 400 мВт
  • Коэффициент усиления по току: 60-120
  • Время рассеивания переходных процессов: 50 нс

Транзистор S9014 широко применяется в системах управления, импульсных источниках питания, радиосхемах и других электронных устройствах, где требуется усиление сигнала или переключение тока.

Технические характеристики транзистора C9014

Основные характеристики:

  • Максимальное рабочее напряжение: 50 В
  • Максимальный коллекторный ток: 0,15 А
  • Максимальная мощность: 0,3 Вт
  • Коэффициент усиления: в диапазоне от 120 до 400
  • Максимальная рабочая частота: 150 МГц
  • Максимальная температура перегрева: 150°C

Транзистор C9014 имеет три вывода: базу (B), эмиттер (E) и коллектор (C). Он может использоваться в усилительных и коммутационных схемах, а также в различных радиоэлектронных устройствах.

Благодаря высокому значению коэффициента усиления, транзистор C9014 обеспечивает надежное усиление слабого сигнала и обеспечивает стабильную работу усилительных цепей.

Также следует отметить, что данный транзистор имеет низкий уровень шума, что позволяет использовать его в чувствительных электронных устройствах.

Транзистор C9014 является недорогим и широко доступным элементом, что делает его популярным выбором для различных проектов и ремонтных работ.

Следует помнить, что для правильной работы транзистора C9014 необходимо соответствие его параметров и требованиям конкретного устройства или схемы, поэтому важно обращаться к документации и руководствам при его применении
