Подключение D1266a транзистора: схема и принцип работы
Для подключения D1266a транзистора к схеме необходимо правильно определить выводы транзистора и подключить их к соответствующим элементам схемы. В таблице ниже приведена распиновка D1266a транзистора:
| № вывода | Обозначение | Описание |
|---|---|---|
| 1 | Эмиттер (E) | Вывод, связанный с эмиттером транзистора |
| 2 | База (B) | Вывод, связанный с базой транзистора, используется для управления током коллектора |
| 3 | Коллектор (C) | Вывод, связанный с коллектором транзистора, обеспечивает пропускание тока коллектора |
Следующая схема демонстрирует правильное подключение D1266a транзистора:
+12V | R1 | | | B (вывод 2) | | \/ \/ | R2 | \/ | GND
В данной схеме R1 и R2 — это резисторы, а +12V и GND — это источник питания. Выводы B (вывод 2) и C (вывод 3) D1266a транзистора подключены между собой, а вывод E (вывод 1) подключен к земле. Резисторы R1 и R2 ограничивают ток базы транзистора и обеспечивают стабильную работу схемы.
Принцип работы D1266a транзистора основан на используемом в нем полупроводниковом эффекте. Когда на вывод базы (B) подается управляющий сигнал, транзистор начинает усиливать ток, пропускаемый между выводами коллектора (C) и эмиттера (E). Это позволяет использовать транзистор для уровней сигналов, которые выше, чем управляющий сигнал. Комбинация подключения выводов и схемы позволяет получить требуемый усилительный или коммутационный эффект.
Принципиальная схема
Принципиальная схема такого УМЗЧ показана на рис. 1. Устройство представляет собой одноканальный транзисторный усилитель мощности низкой частоты, рассчитанный на однополярное напряжение питания 5…28 В и сопротивление подключенной нагрузки 2…50 Ом.
Максимальная выходная мощность зависит от напряжения питания, применённых выходных транзисторов и условий их охлаждения. Для упрощения схемы в конструкции применены не составные биполярные транзисторы с высоким и сверхвысоким коэффициентом передачи тока базы.

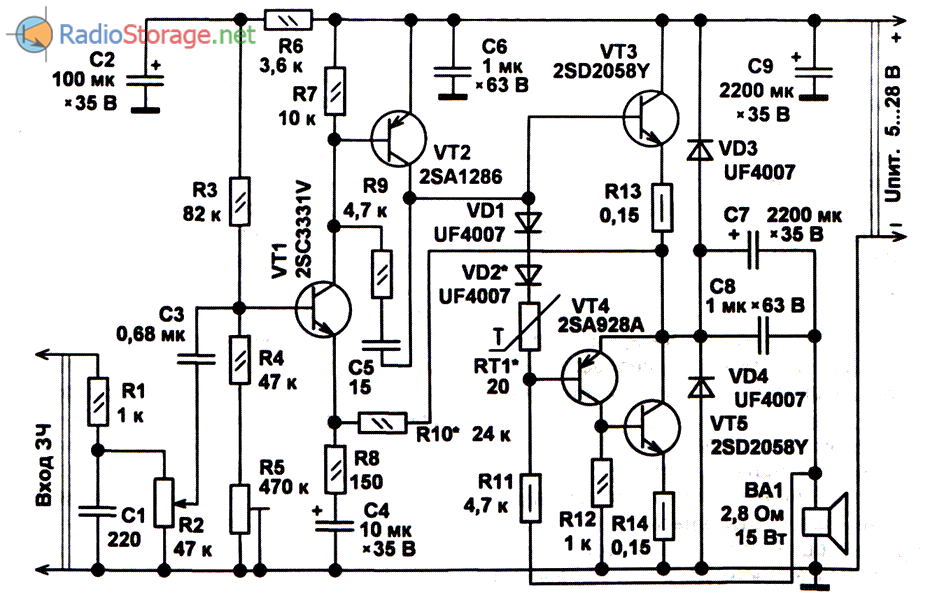

Рис. 1. Схема экономичного УМЗЧ на 13 Ватт на транзисторах 2SC3331V, 2SA1286, 2SA928A, 2SD2058Y.
Напряжение звуковой частоты через RC фильтр R1C1 поступает на регулятор громкости — переменный резистор R2. Через разделительный конденсатор C3 напряжение ЗЧ поступает на маломощный транзистор VТ1, включенный по схеме с общим эмиттером.
Основное усиление по напряжению осуществляет транзистор VТ2 со сверхвысоким коэффициентом передачи тока базы. Выходной каскад собран на мощных п-р-п транзисторах VТ4, VТ5. Транзистор VТ2 вместе с VT3 представляют собой составной транзистор по схеме Шиклаи.
По схеме такого же составного транзистора включены VТ4, VТ5. Применение транзистора VТ4 позволяет значительно снизить ток коллектора VТ2, а также упрощает управление током покоя выходного каскада, позволяет получить большую выходную мощность при меньших искажениях.
Ток покоя выходного каскада зависит от падения напряжения на последовательно включенных VD1, VD2, RT1. В представленном усилителе он может быть от нуля.
Коэффициент усиления по напряжению задаётся соотношением сопротивлений резисторов R10, R8. При положении подвижного контакта переменного резистора в режиме максимальной громкости он будет около 62. Резистор R6 и конденсатор С2 — фильтр напряжения смещения VT1.
Подстроечным резистором R2 устанавливают в средней точке выходного каскада («+» конденсатора С7) рабочее напряжение, равное половине напряжения питания.
Резистор R11 включен по схеме вольтодобавки для питания VТ4. Резисторы R13, R14 уменьшают сквозной ток через транзисторы VТ4, VТ5 в моменты их переключения, а также, немного стабилизируют их ток покоя.
Цепочка R9C5 уменьшает вероятность самовозбуждения УМЗЧ. Конденсаторы С6, С9 — блокировочные в цепи питания.
При нулевом токе покоя и напряжении питания 9 В УМЗЧ потребляет ток 0,6 мА. То же при напряжении питания 25 В — 3,2 мА. Максимальная выходная мощность без ограничения амплитуды выходного сигнала 13 Вт при напряжении питания 25В на нагрузке сопротивлением 4 Ом. То же при напряжении питания 5 В — 0,25Вт или 2,25Вт при 12В.
При напряжении питания 25 В амплитуда выходного сигнала 22 В на нагрузке сопротивлением 4 Ом или 24 В на 8 Ом.
Транзистор D1266a: характеристики на русском языке
Вот основные характеристики транзистора D1266a:
- Тип: p-n-p
- Максимальное постоянное коллекторное напряжение: 40 В
- Максимальный постоянный коллекторный ток: 0,05 А
- Максимальная мощность потери: 0,2 Вт
- Максимальная рабочая температура: 150°C
- Тип корпуса: TO-92
Транзистор D1266a обладает высокой чувствительностью и низким уровнем шума. Он эффективно работает в режиме малого сигнала и может использоваться в различных усилительных цепях. Благодаря своей компактности и высокой надежности, он широко применяется в радиоэлектронике, телекоммуникациях и других областях.
Транзистор D1266a имеет хорошие электрические характеристики, что делает его отличным выбором для различных применений. Он может быть использован в цепях усиления, включая усилители звукового сигнала, радиопередатчики и другие устройства, где требуется надежная и эффективная работа. Также, благодаря своему низкому уровню шума, этот транзистор хорошо подходит для создания усилителей малого сигнала, используемых в системах связи и приборах с высокой чувствительностью.
В заключение, транзистор D1266a представляет собой надежное и эффективное электронное устройство. Его характеристики делают его идеальным для использования в различных цепях и схемах. Будь то усилитель, радиопередатчик или другое электронное устройство, транзистор D1266a может стать надежным элементом вашей конструкции.
