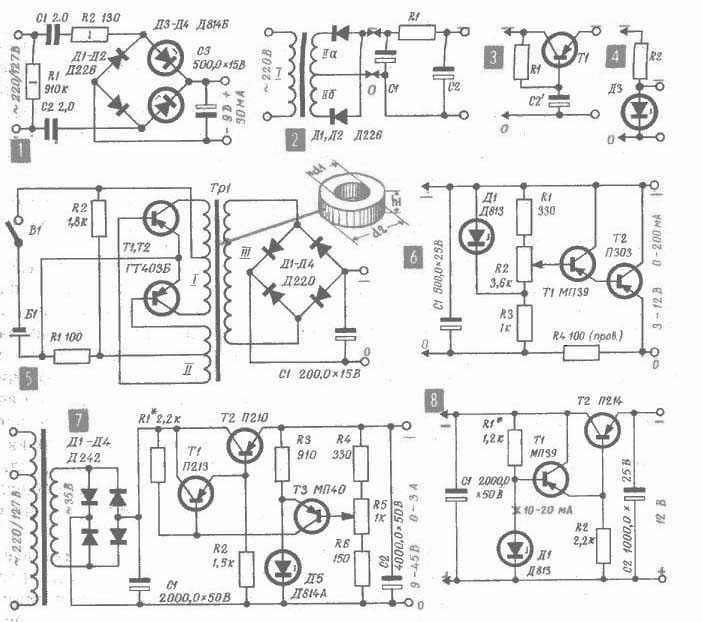

Схемы с транзисторами п213

Схема таймера для управления вентилятором (К561ТЛ1, КТ815)

В справочник по мощным транзисторам вошла как документация из изданных еще при СССР каталогов, так и информация из справочных листков и документация с сайтов производителей. Основой является таблица, где приведено наименование транзистора, аналоги, тип проводимости, тип корпуса, максимально допустимые ток и напряжения и коэффициент усиления, то есть основные параметры, по которым выбирается транзистор. Руководствуясь этой таблицей, можно значительно сузить область поиска. Для более детального изучения характеристик нужно открыть datasheet, где уже есть графики зависимостей параметров и редко требующиеся характеристики. Фильтр параметров позволяет сформировать в справочнике списки по функциональным особенностям транзисторам. На главную страницу Карта сайта Справочник транзисторов маломощных биполярных. Справочник транзисторов средней мощности высокочастотных, биполярных.

Функциональное предназначение и особенности цоколевки П213

Основные особенности цоколевки П213:

Особенность	Описание
Металлический корпус	Цоколевка П213 имеет металлический корпус, который обеспечивает надежное крепление и защиту транзистора от внешних воздействий.
Контакты	Цоколевка П213 имеет различные контакты, которые предназначены для подключения транзистора к другим элементам электрической схемы, таким как резисторы, конденсаторы и т.д.
Расположение контактов	Контакты цоколевки П213 расположены в определенном порядке, что позволяет правильно подключить транзистор и обеспечивает соответствие основным характеристикам транзисторной схемы.
Удобство монтажа	Цоколевка П213 обладает удобными крепежными отверстиями, которые позволяют легко и быстро установить транзистор на печатную плату или другую поверхность.
Совместимость с другими цоколевками	Цоколевка П213 совместима с другими стандартными цоколевками, что позволяет использовать ее в различных электронных устройствах и схемах.

Цоколевка П213 является незаменимым элементом для монтажа и подключения транзисторов П213 в различных электронных устройствах. Ее особенности и функциональное предназначение обеспечивают надежность, удобство и эффективность работы транзисторной схемы.

Отечественные и зарубежные аналоги

Прямого аналога транзистора 13001 в номенклатуре отечественных кремниевых триодов нет, но при средних эксплуатационных режимах можно применять кремниевые полупроводниковые приборы структуры N-P-N из таблицы.

При режимах, близких к максимальным, надо внимательно выбирать аналоги так, чтобы параметры позволяли эксплуатировать транзистор в конкретной схеме. Также надо уточнять цоколевку приборов – она может не совпадать с расположением выводов 13001, это может привести к проблемам с установкой на плату (особенно, для исполнения SMD).

Из зарубежных аналогов для замены подойдут такие же высоковольтные, но более мощные кремниевые N-P-N транзисторы:

• (MJE)13002;
• (MJE)13003;
• (MJE)13005;
• (MJE)13007;
• (MJE)13009.

Они отличаются от 13001, большей частью, повышенным током коллектора и увеличенной мощностью, которую может рассеивать полупроводниковый прибор, но также может иметь место различие в корпусе и расположении выводов.

В каждом конкретном случае надо проверять цоколевку. Во многих случаях могут подойти транзисторы LB120, SI622 и т.п., но надо внимательно сравнить специфические характеристики.

Так, у LB120 напряжение коллектор-эмиттер составляет те же 400 вольт, но между базой и эмиттером больше 6 вольт подавать нельзя. Также у него несколько ниже максимальная рассеиваемая мощность – 0,8 Вт против 1 Вт у 13001. Это надо учитывать при принятии решения о замене одного полупроводникового прибора на другой. То же самое относится к более мощным высоковольтным отечественным кремниевым транзисторам структуры N-P-N:

Они заменяют приборы серии 13001 функционально, имеют большую мощность (а иногда и более высокое рабочее напряжение), но расположение выводов и габариты корпуса могут разниться.

Наиболее важные параметры.

Коэффициент передачи тока.

У транзистора П213 без буквы
— от 20
до 50

У транзистора П213А
— 20

У транзистора П213Б
— 40

Граничная частота передачи тока

— от 100
до 150
КГц.

Максимальное напряжение коллектор — эмиттер

— 30
в.

Максимальный ток коллектора(постоянный)

— 5
А.

Обратный ток коллектора
при напряжении эмиттер-коллектор 45в и температуре
окружающей среды +25 по Цельсию:
У транзисторов П213
0,15
мА.
У транзисторов П213А, П213Б —
1
мА.

Обратный ток коллектор-эмиттер
при напряжении коллектор-эмиттер 30в и нулевом базовом токе
у транзисторов П213 —
20
мА.
У транзисторов П213А, П213Б при напряжении коллектор-эмиттер 30в и сопротивлении база-эмитер 50 Ом-
10
мА.

Обратный ток эмиттера
при напряжении эмиттер-база 15в и температуре +25 по Цельсию,
у транзисторов П213 —
0,3
мА.
У транзисторов П213А, П213Б при напряжении эмиттер-база 10в —
0,4
мА.

Напряжение насыщения коллектор-эмиттер

— не более
0,5
в.

Напряжение насыщения база-эмиттер
при коллекторном токе 3А и базовом 0,37А
— не более
0,75
в.

Рассеиваемая мощность коллектора
—
11,5
Вт(на радиаторе).

Типовые применения П213 в различных устройствах

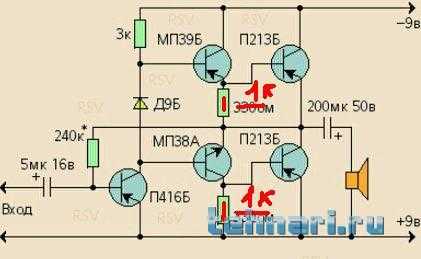

П213 часто применяется в усилителях мощности, где его низкое сопротивление включения позволяет обеспечить эффективную передачу сигнала. Он также широко используется в радиостанциях и телевизорах, где обеспечивает стабильный и качественный прием сигнала.

Другим типовым применением П213 является его использование в схемах питания устройств. Он способен выдерживать высокие токи и обеспечивает стабильное напряжение. Благодаря этому, П213 может использоваться в различных источниках питания – от простых устройств до сложных блоков питания компьютеров.

Также П213 может быть применен в системах автоматического управления и контроля, где он обеспечивает устойчивую работу и высокую точность измерений. Благодаря своим характеристикам, он может использоваться в устройствах, работающих в широком диапазоне температур и условиях эксплуатации.

В целом, П213 – это универсальный транзистор, который может быть использован в множестве электронных устройств для решения различных задач. Благодаря своим характеристикам, он обеспечивает стабильную и эффективную работу устройств и является одним из наиболее популярных транзисторов на рынке.

Меры безопасности

Меры предосторожности при монтаже подобных устройств стандартные и обычно не вызывают вопросов у начинающих радиолюбителей. В техописании указывается на недопустимость давления на корпус при осуществлении изгибов металлических выводов. Пайка разрешена на расстоянии не ближе 5 мм от пластиковой упаковки

Температура припоя должна быть ниже +250 °C, с интервалом теплового воздействия на каждый контакт не превышающем 2 секунд

Пайка разрешена на расстоянии не ближе 5 мм от пластиковой упаковки. Температура припоя должна быть ниже +250 °C, с интервалом теплового воздействия на каждый контакт не превышающем 2 секунд.

Не стоит превышать предельно допустимые эксплуатационные параметры, указанные в техописании, при работе устройства. При длительной эксплуатации на максимальных значениях оно может выйти из строя.

Характеристики КТ815

Ниже представлена таблица с техническими характеристиками КТ815

Наименование	U КБ, В	U КЭ, В	I K , мА	Р К, Вт	h21 э	I КБ, мА	f, МГц	U КЭ, В.
КТ815А	40	30	1500(3000)	1(10)	40-275	≤50	≥ 3
КТ815Б	50	45	1500(3000)	1(10)	40-275	≤50	≥ 3
КТ815В	70	65	1500(3000)	1(10)	40-275	≤50	≥ 3
КТ815Г	100	85	1500(3000)	1(10)	30-275	≤50	≥ 3

Обозначения из таблицы читаются следующим образом:

Существуют и другие важные характеристики для данного элемента, которые по тем или иным причинам не попали в вышеприведённую таблицу. Существуют ещё несколько характеристик, например, температурных:

• Показатель температуры перехода — 150 градусов по Цельсию.
• Рабочая температура транзистора — от -60 до +125 градусов по Цельсию.

Данные параметры транзистора КТ815 одинаковы как для транзисторов в корпусах КТ-27, так и в корпусах КТ-89.

КТ816А, КТ816Б, КТ816В, КТ816Г

Транзисторы меза-эпитаксиально-планарные p-n-p универсальные низкочастотные мощные.

Предназначены для работы в усилителях низкой частоты, операционных и
дифференциальных усилителях, преобразователях, импульсных схемах.

Выпускаются в пластмассовом корпусе ТО126(КТ-27) с гибкими выводами.
Обозначение типа приводится на корпусе.

Масса транзистора не более 0,7 г.



Граничное напряжение при IЭ> = 100 мА, τи < 300 мкс, Q> 100 не менее:
КТ816А . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 В
КТ816Б . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 В
КТ816В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 В
КТ816Г . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80 В
Напряжение насыщения коллектор-эмиттер при IК = 3 А, IБ = 0,3 А не более . . . . . .  1 В
Напряжение насыщения база-эмиттер при IК = 3 А, IБ = 0,3 А не более  . . . . . . .  1,5 В
Статический коэффициент передачи тока в схеме с общим эмиттером
при UКЭ = 2 В, IK = 2 А не менее:
КТ816А, КТ816Б, КТ816В . . . . . . . . . . . . . . . . . . . .  . . . . . . . . . . .  20
КТ816Г . . . . . . . . . . . . . . . . . . . . . . . . . . . .  . . . . . . . . . . .  15
Граничная частота коэффициента передачи тока при UКЭ = 5 В, IК = 0,05 А не менее . . .  3 МГц
Емкость коллекторного перехода при UКЭ = 5 В, f = 465 кГц не более . . . . . . . . . . 115 пФ
Обратный ток коллектора
при UКБ = 25 В (КТ816А);
при UКБ = 45 В (КТ816Б);
при UКБ = 60 В (КТ816В);
при UКБ = 100 В (КТ816Г)
не более . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 мкА



Постоянное напряжение коллектор-эмиттер при бесконечном значении RБЭ, Tк 213...373 К:
КТ816А . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 В
КТ816Б . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 В
КТ816В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 В
КТ816Г . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80 В
Постоянное напряжение коллектор-эмиттер при RБЭ < 1 кОм, Tк 213...373 К:
КТ816А . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 В
КТ816Б . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 В
КТ816В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 В
КТ816Г . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  100 В
Постоянное напряжение база-эмиттер при Tк 213...373 К  . . . . . . . . . . . . . . . .  5 В
Постоянный ток коллектора при Tк 213...373 К . . . . . . . . . . . . . . . . . . . . .  3 А
Постоянный ток коллектора при τи < 20 мс, Q > 100, Tк 213...373 К . . . . . . . 6 А
Постоянный ток базы при Tк 213...373 К . . . . . . . . . . . . . . . . . . . . . . . .  1 А
Постоянная рассеиваемая мощность коллектора:
с теплоотводом при Tк 213...298 К . . . . . . . . . . . . . . . . . . . . . . . . . . 25 Вт
без теплоотвода при Tк 213...298 К   . . . . . . . . . . . . . . . . . . . . . . . . . 1 Вт
Температура перехода  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 423 К
Температура окружающей среды  . . . . . . . . . . . . . . . . . . . . . . . от 213 до 398 К

Цоколёвка и маркировка КТ815

Цоколёвка транзистора КТ815 зависит от типа корпуса прибора. Существует два различных типа корпуса – КТ-27 и КТ-89
. Первый случай используется для объёмного монтажа элементов, второй – для поверхностного. По зарубежной классификации, типы данных корпусов имеют, соответственно, следующие обозначения: TO -126 для первого случая и DPAK для второго случая.

Расположение выводов элемента прибора в корпусе КТ-27 имеет следующий порядок: эмиттер-коллектор-база, если смотреть на транзистор с его лицевой стороны. Для элемента в корпусе КТ-89, расположение выводов имеет следующий порядок: база-коллектор-эмиттер, где коллектором является верхний электрод прибора.

На сегодняшний день
, применение элементов в корпусе КТ-27 ограничено, в основном, радиолюбительскими схемами и конструкциям. Элементы в корпусах КТ-89 применяются в изготовлении бытовой техники и по сей день.

Для маркировки данного прибора изначально использовали полное его название, например, КТ815А и дополняли маркировку месяцем и годом выпуска транзистора. В дальнейшем обозначения значительно сократили, оставив на корпусе элемента только одну букву, обозначающую тип элемента и цифру, например -5А для прибора КТ815А.

Проверка КТ815

Не всегда покупаемые элементы оказываются в рабочем состоянии. Пусть бракованные элементы попадаются не так часто, но любой радиолюбитель или просто покупатель обязан знать, как проверить такой прибор.

Во-первых

, проверить работоспособность КТ815 можно специальным пробником, но рассмотрим проверку обычным мультиметром , так как предыдущий прибор есть далеко не у всех.

Для проверки при помощи мультиметра, прибор нужно перевести в режим прозвонки. Сначала прикладываем отрицательный щуп к базе, а положительный к коллектору. На дисплее должно отобразиться значение от 500 до 800 мв. Затем меняем щупы, поставив на базу положительный, а на эмиттер отрицательный. Значения должны примерно равны прошлым.

Затем нужно проверить обратное падение напряжение

. Для этого поставим сначала отрицательный щуп на базу, а положительный на коллектор. Должны получится единица. В случае с замером на базе и эмиттере, произойдёт то же самое.

Т ранзисторы П213

— германиевые, мощные, низкочастотные, структуры — p-n-p. Корпус металло-стекляный. Маркировка буквенно — цифровая, сверху корпуса. На рисунке ниже — цоколевка П213.

Кт815 характеристики и аналоги

СПРАВОЧНИК ПО ОТЕЧЕСТВЕННЫМ ТРАНЗИСТОРАМ СЕРИИ 8хх

13- 50/1 20-100/1 15- 35/2 10- 70/5 20-150/ 20-150/ 20-150/ 15- 35/2 15- 35/2 15- 35/2 15- 35/2 15- 35/2 10-100/10 10-100/10 10-100/10 10-100/10 10-100/10 15- 45/0.5 30-100/0.5 15- 45/0.5 30-100/0.5 10- 50/6 20-125/6 20-125/6 20-125/6 20-125/6 15-100/2 15- /5 5- /8 5- /8 5- /8 10- 60/20 10- 60/20 10- 60/20 40- /0.15 40- /0.15 40- /0.15 30- /0.15 40- /0.15 40- /0.15 40- /0.15 30- /0.15 20- /2 20- /2 20- /2 15- /2 20- /1 20- /1 20- /1 10- /1 15- /5 20- /5 15- /5 12- /5 15- /5 20- /5 15- /5 12- /5 15- /5 20- /5 15- /5 12- /5 15- /5 20- /5 15- /5 12- /5 40- /0.15 40- /0.15 30- /0.15 40- /0.15 40- /0.15 30- /0.15 25- /1 25- /1 25- /1 25- /1 25- /1 25- /1 5- /8 5- /8 5- /8 5- /8 430-60000/10 430-60000/10 430-60000/10 750- /5 750- /5 750- /5 500-18000/10 750-18000/10 750-18000/10 10-200/0.1 10-120/0.1 10-120/0.1 750-18000/10 750-18000/10 750-18000/10 2.25- /4.5 2.25- /4.5 750- /3 750- /3 750- /3 750- /3 25- /1 25- /1 25- /1 20- /1

Важные особенности П213 для электронных схем

Одна из ключевых характеристик транзистора П213 — его цоколевка. По стандарту, этот транзистор имеет трехконтактную цоколевку, которая состоит из проводов для подключения эмиттера, базы и коллектора

Важно правильно подключать их к цепи, чтобы транзистор работал корректно

Помимо цоколевки, П213 обладает несколькими другими важными характеристиками. Например, он имеет определенные граничные значения по току и напряжению, которые необходимо соблюдать. Если превысить эти значения, транзистор может перегреться или выйти из строя.

Еще одной важной особенностью П213 является его передаточное число или коэффициент усиления. Оно показывает, во сколько раз изменяется выходной ток в сравнении с входным

Знание этой характеристики необходимо для правильной настройки электронных схем и получения желаемых результатов.

Важно также учитывать, что транзистор П213 может иметь различные параметры, такие как мощность, рабочая частота и температурный диапазон

При выборе конкретного экземпляра транзистора П213 необходимо обратить внимание на эти параметры и выбрать тот, который наилучшим образом подходит к требованиям конкретной схемы

В заключение, транзистор П213 имеет несколько важных особенностей, которые необходимо учитывать при работе с ним в электронных схемах. Это цоколевка, граничные значения по току и напряжению, передаточное число и другие характеристики, которые определяют его функциональность и применение.

Особенности П213	Значение
Цоколевка	Трехконтактная
Граничные значения по току и напряжению	Указываются в документации
Передаточное число	Зависит от конкретной модели
Другие параметры	Мощность, рабочая частота, температурный диапазон

Цоколёвка и маркировка КТ815

Цоколёвка транзистора КТ815 зависит от типа корпуса прибора. Существует два различных типа корпуса – КТ-27 и КТ-89. Первый случай используется для объёмного монтажа элементов, второй – для поверхностного. По зарубежной классификации, типы данных корпусов имеют, соответственно, следующие обозначения: TO -126 для первого случая и DPAK для второго случая.

Расположение выводов элемента прибора в корпусе КТ-27 имеет следующий порядок: эмиттер-коллектор-база, если смотреть на транзистор с его лицевой стороны. Для элемента в корпусе КТ-89, расположение выводов имеет следующий порядок: база-коллектор-эмиттер, где коллектором является верхний электрод прибора.

На сегодняшний день, применение элементов в корпусе КТ-27 ограничено, в основном, радиолюбительскими схемами и конструкциям. Элементы в корпусах КТ-89 применяются в изготовлении бытовой техники и по сей день.

Для маркировки данного прибора изначально использовали полное его название, например, КТ815А и дополняли маркировку месяцем и годом выпуска транзистора. В дальнейшем обозначения значительно сократили, оставив на корпусе элемента только одну букву, обозначающую тип элемента и цифру, например -5А для прибора КТ815А.

Усилитель на КТ315

Для создания усилителя, представленного на схеме, нужен один КТ315, один конденсатор (1 мкФ), один резистор и mini Jack.

На схеме видно, что отрицательное питание и один из двух ходов mini Jack надо припаять к эмиттеру (левая ножка).

Ко второму ходу mini Jack присоединяем “плюсом” конденсатор, а его “минус” припаиваем к базе. Дальше мы переходим к резистору. Одна его сторона должна быть прикреплена к первому колоночному проводу (другой ход колоночного провода — к коллектору), а второй — к отрицательному ходу конденсатора. К соединению провода от колонки и резистора добавляется плюсовой провод.

Теперь можно вставлять разъем в колонку и наслаждаться улучшенным и громким звуком.

Таблица 2 – Маркировка транзистора КТ315-1 кодовым знаком

Тип транзистора	Маркировочная метка на срезе боковой поверхности корпуса	Маркировочная метка на торце корпуса
KT315A1	Треугольник зеленого цвета	Точка красного цвета
KT315Б1	Треугольник зеленого цвета	Точка желтого цвета
KT315В1	Треугольник зеленого цвета	Точка зеленого цвета
KT315Г1	Треугольник зеленого цвета	Точка голубого цвета
KT315Д1	Треугольник зеленого цвета	Точка синего цвета
KT315Е1	Треугольник зеленого цвета	Точка белого цвета
KT315Ж1	Треугольник зеленого цвета	Две точки красного цвета
KT315И1	Треугольник зеленого цвета	Две точка желтого цвета
KT315Н1	Треугольник зеленого цвета	Две точки зеленого цвета
KT315Р1	Треугольник зеленого цвета	Две точки голубого цвета

Указания по применению и эксплуатации транзисторов

Основное назначение транзисторов – работа в усилительных каскадах и других схемах радиоэлектронной аппаратуры. Допускается применение транзисторов, изготовленных в обычном климатическом исполнении в аппаратуре, предназначенной для эксплуатации во всех климатических условиях, при покрытии транзисторов непосредственно в аппаратуре лаками (в 3 – 4 слоя) типа УР-231 по ТУ 6-21-14 или ЭП-730 по ГОСТ 20824 с последующей сушкой. Допустимое значение статического потенциала 500 В. Минимально допустимое расстояние от корпуса до места лужения и пайки (по длине вывода) 1 мм для транзистора КТ315 и 2 мм для транзистора КТ315-1. Число допустимых перепаек выводов при проведении монтажных (сборочных) операций – одна.

Внешние воздействующие факторы

Механические воздействия по группе 2 таблица 1 в ГОСТ 11630, в том числе:
– синусоидальная вибрация;
– диапазон частот 1-2000 Гц;
– амплитуда ускорения 100 м/с 2 (10g);
– линейное ускорение 1000 м/с 2 (100g).

Климатические воздействия – по ГОСТ 11630, в том числе: повышенная рабочая температура среды 100 °С; пониженная рабочая температура среды минус 60 °С; изменение температуры среды от минус 60 до 100 °С. Для транзисторов КТ315-1 изменение температуры среды от минус 45 до 100 °С

Надежность транзисторов

Интенсивность отказов транзисторов в течение наработки более 3×10 -7 1/ч. Наработка транзисторов t н = 50000 часов. 98-процентный срок сохраняемости транзисторов 12 лет. Упаковка должна обеспечивать защиту транзисторов от зарядов статического электричества.

Зарубежные аналоги транзистора КТ315

Зарубежные аналоги транзистора КТ315 приведены в таблице 3.

Накрылся транзистор D882 в р/у машинке, каким его можно заменить?

В публикации будут отображены аналоги и возможные замены для транзисторов зарубежного производства. Данная публикация будет пополняться по мере появления новых материалов. Нужно заменить диод или стабилитрон? Для поиска эквивалентных замен транзисторов по параметрам можно воспользоваться формами на сайте alltransistors. Информация по транзистору была найдена на сайте www. Используется в переключающих устройствах, где нужно высокое быстродействие.

Аналоги КТ Здравствуйте! Транзисторы Здравствуйте! Помогите, пожалуйста, с решением: на данной схеме через два NPN-транзистора я могу Ответьте, пожалуйста, на 2 вопроса: 1 В каком режиме должен работать биполярный

Различия между цоколевкой и транзистором

Транзистор — это электронное устройство, способное контролировать ток или напряжение в электрической схеме. Транзистор состоит из трех слоев полупроводникового материала, образующих два перехода: P-N и N-P. Основные типы транзисторов включают биполярные и полевые транзисторы.

Основные различия между цоколевкой и транзистором:

1. Функция: Цоколевка предназначена для физического и электрического соединения компонента с платой или схемой, в то время как транзистор контролирует ток или напряжение в схеме.
2. Структура: Цоколевка является разъемом с пинами или контактами, в то время как транзистор состоит из полупроводниковых слоев.
3. Применение: Цоколевки используются для монтажа и замены компонентов на печатных платах, в то время как транзисторы включаются в различные электронные схемы для управления сигналами.

Оба компонента имеют важное значение в электронике и используются во многих устройствах, но их функции, структура и применение существенно отличаются друг от друга

Маркировка транзисторов

Транзистор КТ315. Тип транзистора указывается в этикетке, а также на корпусе прибора в виде буквы указывалась группа. На корпусе указывается полное название транзистора или только буква, которая сдвинута к левому краю корпуса. Товарный знак завода может не указываться. Дата выпуска ставится в цифровом или кодированном обозначении (при этом могут указывать только год выпуска). Точка в составе маркировки транзистора указывает на его применяемость – в составе цветного телевидения. Старые же (произведенные до 1971 года) транзисторы КТ315 маркировались буквой, стоящей посередине корпуса. При этом первые выпуски маркировались лишь одной большой буквой, а примерно в 1971 году перешли на привычную двухстрочную. Пример маркировки транзистора КТ315 показан на рисунке 1. Следует также отметить, что транзистор КТ315 был первым массовым транзистором с кодовой маркировкой в миниатюрном пластмассовом корпусе КТ-13. Подавляющее большинство транзисторов КТ315 и КТ361 (характеристики такие же, как у КТ315, а проводимость p-n-p) было выпущено в корпусах желтого или красно-оранжевого цветов, значительно реже можно встретить транзисторы розового, зелёного и черного цветов. В маркировку транзисторов предназначенных для продажи помимо буквы обозначающей группу, товарного знака завода и даты изготовления входила и розничная цена, например «ц20к», что означало цена 20 копеек.

Транзистор КТ315-1. Тип транзистора также указывается в этикетке, а на корпусе указывается полное название транзистора, а также транзисторы могут маркироваться кодовым знаком. Пример маркировки транзистора КТ315-1 приведен на рисунке 2. Маркировка транзистора кодовым знаком приведена в таблице 2.

Таблица 3 – Зарубежные аналоги транзистора КТ315

Отечественный транзистор	Зарубежный аналог	Возможность купить	Предприятие производитель	Страна производитель
КТ315А	BFP719	нет	Unitra CEMI	Польша
КТ315Б	BFP720	нет	Unitra CEMI	Польша
КТ315В	BFP721	нет	Unitra CEMI	Польша
КТ315Г	BFP722	нет	Unitra CEMI	Польша
КТ315Д	2SC641	есть	Hitachi	Япония
КТ315Е	2N3397	есть ~ 4$	Central Semiconductor	США
КТ315Ж	2N2711	есть ~ 9$	Sprague electric corp.	США
BFY37, BFY37i	есть	ITT Intermetall GmbH	Германия
КТ315И	2SC634	есть ~ 16$	New Jersey Semiconductor	США
есть	Sony	Япония
КТ315Н	2SC633	есть ~ 1$	Sony	Япония
КТ315Р	BFP722	нет	Unitra CEMI	Польша

Зарубежным прототипом транзистора КТ315-1 являются транзисторы 2SC544, 2SC545, 2SC546 предприятие производитель Sanyo Electric, страна производства Япония. Транзисторы 2SC545, 2SC546 также можно приобрести, ориентировочная цена составляет около 6$.

Зарубежные прототипы

• КТ815Б — BD135
• КТ815В — BD137
• КТ815Г — BD139

14 thoughts on “ КТ815 параметры ”

Мощным данный транзистор назвать нельзя, не смотря на 8-ку в маркировке. Он ближе к средней мощности, а в мощных схемах используется как предварительный для 819-х и выше

Как основной недостаток, я бы выделил разброс коэффициента усиления, а в некоторых схемах это важно. Почему то не приведена граничная частота, а она тоже не очень высокая. Одним словом — обычный, среднепараметризованный транзистор для бытового использования

Да, еще там начальная нелинейность подзатянута, не для всех классов усиления хороши

Одним словом — обычный, среднепараметризованный транзистор для бытового использования. Да, еще там начальная нелинейность подзатянута, не для всех классов усиления хороши.

Граничная частота КТ815 для схемы с общим эмиттером составляет 3 МГц. p. s. Как и всех отечественных «чисто гражданских» транзисторов разброс параметров КТ815 очень большой.

Предполагаю, что гражданскими транзисторами «КТ» являлась отбраковка военных транзисторов «2Т». Протестировали кристаллы, те что получше — в металл, похуже в пластик. Именно из-за такого разброса на заводах была даже такая профессия «регулировщик».

На алиэкспрессе можно и на перемаркированные детали попасть. Я покупаю только если есть положительные отзывы. Думаю цены на BD139 и BD140 такие потому что раритет. Если в схеме нужны биполярные на небольшую мощность, я ставлю что-то из серии BCP51 — BCP56. И в Китае делают хорошую продукцию, но только под контролем американских, европейский, японских или южнокорейских фирм

Контролировать работу необходимо, причем не только китайских, но и всех узко… вы понимаете. А делать это сейчас очень и очень несложно, не выходя из, скажем AMD-шного офиса, находящегося в Германии почему-то. Все линии автоматизированы, все данные поступают на сервер и могут контролироваться в реальном режиме времени из любой точки мира. К нему-же и видео наблюдение подстегнуто. Смотришь, пошел курить опий, берешь микрофон и, на доступном японамамском, вежливо просишь вернуться назад. Загранкомандировки технологам оплачивать не нужно.

Возможно, что и перемаркировка. Но, когда только сделал характериограф, из любопытства тыкал в него все что под руку попадалось, в том числе и транзисторы с распая корейской аудио-видео аппаратуры. Транзисторы из одного раскуроченного музыкального центра LG имеют близкие параметры, а те же транзисторы из другого МЦ сделанного годом-двумя раньше отличаются от них как небо и земля. Транзисторы из одной партии похожи друг на друга, а вот когда они из разных партий, тут уже возможны варианты…

Старый, добрый КТ815, именно на нём делал свои первые самоделки, они встречались практически во всей советской аппаратуре. Даже сейчас, если порыться в хламе, штук 10-15 выпаять можно.

Транзистор удобен в практике. Их много почти у каждого в загашнике. Относительно не большой, и мощный, не дорогой. Разной проводимости КТ814 (p-n-p) и КТ815 (n-p-n).

По характеристикам указана предельная температура 150 °C, но на практике сталкивался с выходом из строя в блоках питания КТ815 уже при температуре близкой к 100 °C, возникала холостая проводимость между К-Э. При перегревах выходных каскадов на КТ815 и КТ814 в УМЗЧ иногда происходили необратимые изменения ВАХ, но усилитель продолжал дальше работать с незначительными искажениями. Часто использовал такие транзисторы в схемах стабилизации частоты вращения моторчиков на старых магнитолах, и в коммутации к радиоуправляемым моделям.
