Корпуса чип-компонентов
Достаточно условно все компоненты поверхностного монтажа можно разбить на группы по количеству выводов и размеру корпуса:
| выводы/размер | Очень-очень маленькие | Очень маленькие | Маленькие | Средние |
| 2 вывода | SOD962 (DSN0603-2), WLCSP2*, SOD882 (DFN1106-2), SOD882D (DFN1106D-2), SOD523, SOD1608 (DFN1608D-2) | SOD323, SOD328 | SOD123F, SOD123W | SOD128 |
| 3 вывода | SOT883B (DFN1006B-3), SOT883, SOT663, SOT416 | SOT323, SOT1061 (DFN2020-3) | SOT23 | SOT89, DPAK (TO-252), D2PAK (TO-263), D3PAK (TO-268) |
| 4-5 выводов | WLCSP4*, SOT1194, WLCSP5*, SOT665 | SOT353 | SOT143B, SOT753 | SOT223, POWER-SO8 |
| 6-8 выводов | SOT1202, SOT891, SOT886, SOT666, WLCSP6* | SOT363, SOT1220 (DFN2020MD-6), SOT1118 (DFN2020-6) | SOT457, SOT505 | SOT873-1 (DFN3333-8), SOT96 |
| > 8 выводов | WLCSP9*, SOT1157 (DFN17-12-8), SOT983 (DFN1714U-8) | WLCSP16*, SOT1178 (DFN2110-9), WLCSP24* | SOT1176 (DFN2510A-10), SOT1158 (DFN2512-12), SOT1156 (DFN2521-12) | SOT552, SOT617 (DFN5050-32), SOT510 |
Конечно, корпуса в таблице указаны далеко не все, так как реальная промышленность выпускает компоненты в новых корпусах быстрее, чем органы стандартизации поспевают за ними.
Корпуса SMD-компонентов могут быть как с выводами, так и без них. Если выводов нет, то на корпусе есть контактные площадки либо небольшие шарики припоя (BGA). Также в зависимости от фирмы-производителя детали могут могут различаться маркировкой и габаритами. Например, у конденсаторов может различаться высота.
Большинство корпусов SMD-компонентов предназначены для монтажа с помощью специального оборудования, которое радиолюбители не имеют и врядли когда-нибудь будет иметь. Связано это с технологией пайки таких компонентов. Конечно, при определённом упорстве и фанатизме можно и в домашних условиях паять BGA-микросхемы.
Типы корпусов SMD по названиям
| Название | Расшифровка | кол-во выводов |
| SOT | small outline transistor | 3 |
| SOD | small outline diode | 2 |
| SOIC | small outline integrated circuit | >4, в две линии по бокам |
| TSOP | thin outline package (тонкий SOIC) | >4, в две линии по бокам |
| SSOP | усаженый SOIC | >4, в две линии по бокам |
| TSSOP | тонкий усаженный SOIC | >4, в две линии по бокам |
| QSOP | SOIC четвертного размера | >4, в две линии по бокам |
| VSOP | QSOP ещё меньшего размера | >4, в две линии по бокам |
| PLCC | ИС в пластиковом корпусе с выводами, загнутыми под корпус с виде буквы J | >4, в четыре линии по бокам |
| CLCC | ИС в керамическом корпусе с выводами, загнутыми под корпус с виде буквы J | >4, в четыре линии по бокам |
| QFP | квадратный плоский корпус | >4, в четыре линии по бокам |
| LQFP | низкопрофильный QFP | >4, в четыре линии по бокам |
| PQFP | пластиковый QFP | >4, в четыре линии по бокам |
| CQFP | керамический QFP | >4, в четыре линии по бокам |
| TQFP | тоньше QFP | >4, в четыре линии по бокам |
| PQFN | силовой QFP без выводов с площадкой под радиатор | >4, в четыре линии по бокам |
| BGA | Ball grid array. Массив шариков вместо выводов | массив выводов |
| LFBGA | низкопрофильный FBGA | массив выводов |
| CGA | корпус с входными и выходными выводами из тугоплавкого припоя | массив выводов |
| CCGA | СGA в керамическом корпусе | массив выводов |
| μBGA | микро BGA | массив выводов |
| FCBGA | Flip-chip ball grid array. Массив шариков на подложке, к которой припаян кристалл с теплоотводом | массив выводов |
| LLP | безвыводной корпус |
Из всего этого зоопарка чип-компонентов для применения в любительских целях могут сгодиться: чип-резисторы, чип-конденсаторы , чип-индуктивности, чип-диоды и транзисторы, светодиоды, стабилитроны, некоторые микросхемы в SOIC корпусах. Конденсаторы обычно выглядят как простые параллелипипеды или маленькие бочонки. Бочонки — это электролитические, а параллелипипеды скорей всего будут танталовыми или керамическими конденсаторами.

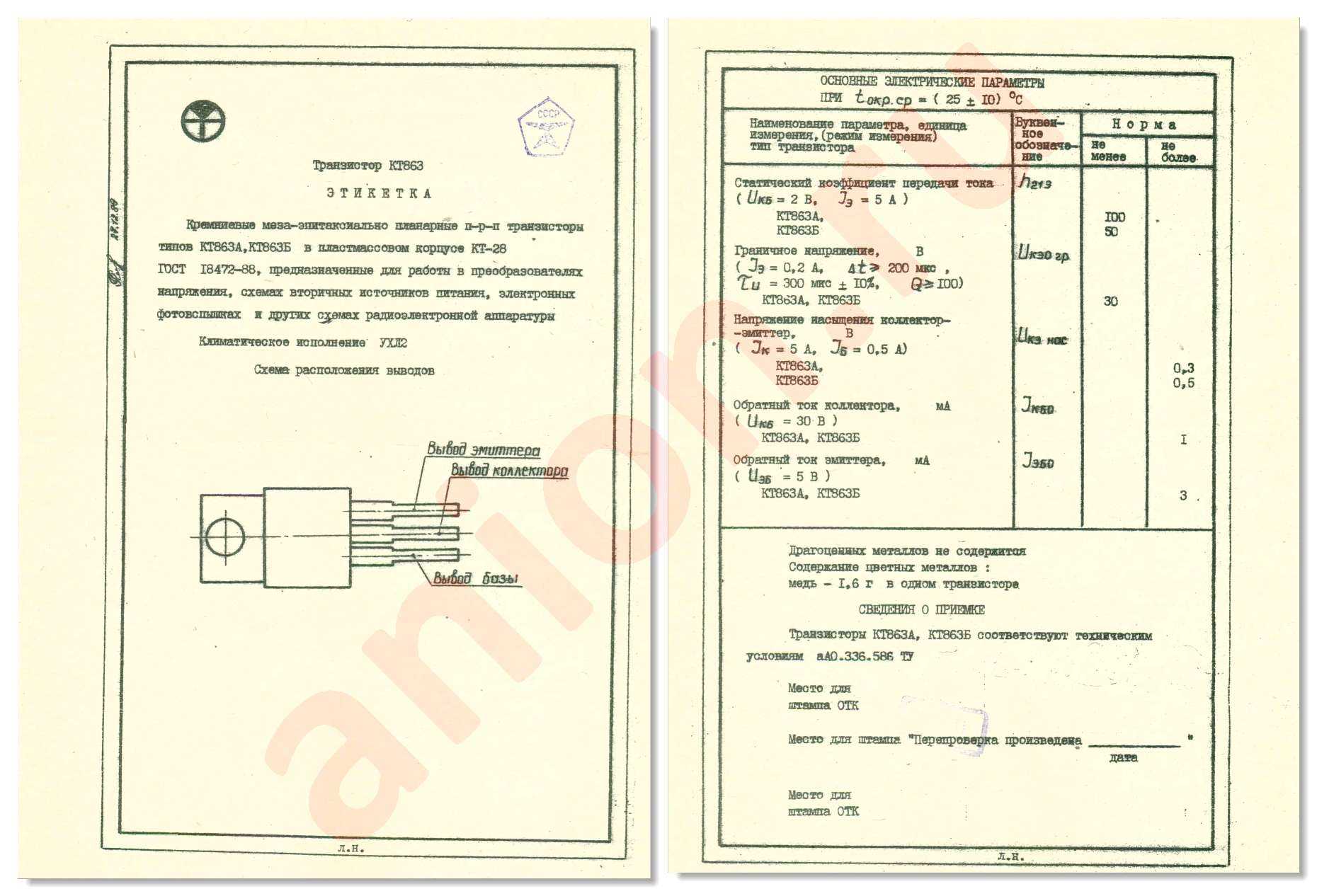

Цоколевка и подключение транзистора КТ863А
Транзистор КТ863А имеет следующую цоколевку:
| Номер вывода | Назначение |
|---|---|
| 1 | Вход B |
| 2 | Выход C |
| 3 | Выход E |
При подключении транзистора КТ863А рекомендуется соблюдать следующие правила:
- На вход B следует подавать управляющий сигнал, который определяет состояние транзистора;
- Выход C предназначен для подключения к коллектору источника тока или нагрузки;
- Выход E подключается к эмиттеру источника тока или нулевому потенциалу;
- Для предотвращения перегрева транзистора рекомендуется использовать радиатор охлаждения.
Подключение транзистора КТ863А должно осуществляться в соответствии с индивидуальными требованиями схемы, в которую он встраивается. Рекомендуется обращаться к соответствующим документам и осуществлять подключение в соответствии с рекомендациями производителя транзистора.
Литература по электронике
Наука, которая изучает транзисторы и другие приборы, называется электроника. Целый ее раздел посвящён полупроводниковым приборам. Если вам интересно получить больше информации о работе транзисторов, можно почитать следующие книги по этой тематике:
- Цифровая схемотехника и архитектура компьютера — Дэвид М.
- Операционные системы. Разработка и реализация — Эндрю Т.
- Силовая электроника для любителей и профессионалов — Б. Ю. Семенов .
В этих книгах описываются различные средства программируемой электроники. Конечно же, в основе всех программируемых схем, лежат транзисторы. Благодаря этим книгам вы не только получите новые знания о транзисторах, но и навыки, которые, возможно, принесут вам доход.
Теперь вы знаете, как работают транзисторы, и где они применяются в жизни. Если вам интересна эта тема, продолжайте её изучать, ведь прогресс не стоит на месте, и все технические устройства постоянно совершенствуются
В этом деле очень важно идти в ногу со временем. Успехов вам!. Источники
Источники
- https://habr.com/ru/post/133136/
- https://principraboty.ru/princip-raboty-tranzistora/
- https://odinelectric.ru/knowledgebase/kak-rabotaet-tranzistor-i-gde-ispolzuetsya
- https://rusenergetics.ru/oborudovanie/skhema-tranzistora
- https://RadioStorage.net/1670-tranzistory-osnovnye-parametry-i-harakteristiki-markirovka-tranzistorov.html
- https://tokar.guru/hochu-vse-znat/tranzistor-vidy-primenenie-i-principy-raboty.html
- https://www.RusElectronic.com/chitaem-elektricheskie-skhemy-s-tranzistorami/
Технические спецификации и параметры транзистора КТ863А
| Название параметра | Значение |
|---|---|
| Тип транзистора | Полупроводниковый NPN биполярный |
| Максимальное значение коллекторного тока (IC) | 500 мА |
| Максимальное значение напряжения коллектор-эмиттер (UCEO) | 20 В |
| Максимальная мощность потерь (PT) | 400 мВт |
| Максимальная рабочая частота (fT) | 100 МГц |
| Коэффициент усиления тока (hFE) | не менее 60 |
| Температурный диапазон | от -55°C до +150°C |
| Внутреннее сопротивление коллектора (RC) | 10 Ом |
Транзистор КТ863А широко применяется в различных устройствах, таких как усилители, переключатели, стабилизаторы напряжения и другие электронные схемы. Его высокие характеристики позволяют достичь стабильной и надежной работы в широком диапазоне условий эксплуатации.
Транзистор КТ863А: описание и применение
Основные характеристики транзистора КТ863А:
- Максимальное значение прямого коллекторного тока (Ic): 0.15 А
- Максимальное значение обратного коллекторно-эмиттерного напряжения (Uкэо): 40 В
- Максимальное значение прямого базового тока (Ib): 0.04 А
- Максимальное значение обратного распределительного тока коллектора (Iкр): 0.1 А
- Максимальная температура перехода (Tj): 150°C
Транзистор КТ863А может использоваться в различных электронных схемах, таких как:
- Усилительные схемы низкой частоты, где он может быть использован в качестве ключевого элемента для увеличения амплитуды сигнала.
- Переключающие схемы на низких частотах, где он может использоваться для управления нагрузкой, например, включением и выключением электрических устройств.
- Стабилизаторы напряжения, где он может использоваться для поддержания стабильного напряжения на выходе.
Транзистор КТ863А обладает надежностью работы, низкими потерями мощности и хорошей линейностью усиления сигнала. Он широко применяется в электронике и может быть использован в различных устройствах и схемах.
Коллективный разум. Добавлено пользователями.
KTC2874MJE13009FBUL52AHSTP5508BDS12CECCBDX93CECCBUL55BSMD2N63162Т201ГMJE5731GTIP29BG2Т201ВMJE344GTIP41CGTIP3055G2SC3795A2Т201Д2SC5296TIP41BGFJL6920MJE4343G2Т201БNJVMJD31CT4GMJD148T4G2SC5411MJB41CNTE284BD809GBD439GNTE130NTE23332Т819А2NTE54BD159GBUX85GTIP31CGMJ130092Т945БTIP112GBDS10IGSMMBU406G2N5302GBUV21GMJF13009MD1802FX2SD1457ATIP33CG3DA3852R2SD2374A2Т201АBUV22G2N5657G2N6292GSBW13009-O2Т951В2Т957АNTE280BDS12M2ATIP122GMJF31C2Т955А2Т967А2Т862А2SC51963DD13005NTE123AP2Т947АBD179GNTE532Т866А2N4911XSMD05KTC2028MJ802G2N3772GBDS20CECCКТ819Г1MRF429BUJ303A2Т841Б2SC51242N3055AGKSB13003ERBUL56BSM2Т856АSTD59152Т950БKSH13003AKTC3911S2Т506А2Т301Е2Т504АKSG13003ARSTC603PI2SD26552Т301ГMJD112T4GTIP110GTIP111GKSB13002AR
Немного подробнее о модуле и принципе его работы
Это полупроводниковый диод, который имеет свойство выдавать определенное значение напряжения вне зависимости от подаваемого на него тока. Это утверждение не является до конца верным абсолютно для всех вариантов, потому что разные модели имеют разные характеристики. Если подать очень сильный ток на не рассчитанный для этого модуль SMD (или любой другой тип), он попросту сгорит. Поэтому подключение выполняется после установки токоограничивающего резистора в качестве предохранителя, значение выходного тока которого равняется максимально возможному значению входного тока на стабилизатор.
Он очень похож на обыкновенный полупроводниковый диод, но имеет отличительную черту – его подключение выполняется наоборот. То есть минус от источника питания подается на анод стабилитрона, а плюс – на катод. Таким образом, создается эффект обратной ветви, который и обеспечивает его свойства.
Похожим модулем является стабистор – он подключается напрямую, без предохранителя. Используется в тех случаях, когда параметры входного электричества точно известны и не колеблются, а на выходе получается тоже точное значение.
Основные характеристики транзистора КТ863А
Транзистор КТ863А обладает следующими основными характеристиками:
- Ток коллектора: до 100 мА
- Максимальное рабочее напряжение: до 40 В
- Максимальная мощность: до 250 мВт
- Коэффициент усиления по току (β): 40-400
- Частота перехода: до 250 МГц
- Сопротивление эмиттера-база (REB): 4 Ом
- Сопротивление коллектор-база (RCB): 130 кОм
- Фактор передачи в обратном направлении (α): не менее 0,95
Транзистор КТ863А широко используется в различных радиоэлектронных устройствах, включая усилители и генераторы сигналов, благодаря своим низким шумовым показателям и хорошей линейности характеристик.
Основная классификация транзисторов, параметры
Основная классификация транзисторов ведется по исходному материалу, на основе которого они сделаны, максимальной допустимой мощности, рассеиваемой на коллекторе и частотным свойствам.
Эти параметры определяют их основные области применения. По мощности транзисторы делят на:
- транзисторы малой мощности,
- транзисторы средней мощности,
- транзисторы большой мощности.
По частоте транзисторы делят на:
- низкочастотные,
- среднечастотные,
- высокочастотные,
- сверхвысокочастотные.
По исходному полупроводниковому материалу транзисторы разделяют на:
- германиевые,
- кремниевые.
Основными параметрами биполярных транзисторов являются:
- статический коэффициент усиления по току а в схеме с общей базой;
- статический коэффициент усиления по току |3 в схеме с общим эмиттером. Параметры аир связаны зависимостями вида в = а/(1 — а) или а = в/(1 + в);
- обратный ток коллектора Іко;
- граничная fгр и предельная fh21 частоты коэффициента передачи тока.
Основными параметрами полевых транзисторов являются:
- напряжение отсечки U0 — приложенное к затвору напряжение, при котором перекрывается сечение канала;
- максимальный ток стока Іс. макс;
- напряжения: между затвором и стоком Uзс, между стоком и истоком Uси и между затвором и истоком Uзи;
- входная Свх, проходная Спр и выходная Свых емкости.
Применение
На транзисторе КТ838 можно собрать регулируемый источник переменного тока. В данной схеме его включают последовательно с нагрузкой. Преимущество данной схемы, перед тиристорными, заключается в следующем: отсутствие дорогостоящих деталей, синусоидальное напряжение на выходе, простота схемы, отсутствие дефицитных деталей, во время работы не создает помех в электросеть.
Данный регулируемый источник переменного тока можно использовать вместо лабораторного автотрансформатора. С его помощью можно регулировать температуру паяльника, скорость вращения электродвигателя. Данный прибор можно использовать для регулирования напряжения, как при активной, так и при реактивной нагрузке.
При работе в такой схеме транзистор КТ838 выделяет много тепла и поэтому возникает проблема с его отводом.
Диодный мост VD1 обеспечивает протекание прямого тока через транзистор при любом полупериоде переменного напряжения сети. Выпрямленное диодным мостом VD2 напряжение сглаживается электролитическим конденсатором С1. При помощи переменного резистора R2 регулируется ток базы транзистора VТ1, а значит и его сопротивление в цепи переменного тока. Резистор R1 выступает в роли ограничителя тока. Диод VD3 нужен для того, чтобы напряжение отрицательной полярности не попало на базу транзистора. Таким образом, регулируя напряжение на базе, мы управляем сопротивлением транзистора, а значит и током в коллекторной цепи. Изменяя ток коллектора, мы меняем ток нагрузки.
В диодном мосте VD1 используется четыре диода Д223. Для диодного моста VD2 можно использовать диоды КЦ405А. Диод VD3 это Д226Б. Электролитический конденсатор С1 имеет емкость 200 мкФ и рассчитан на напряжение 16 В. Переменный резистор R2 обязательно должен быть проволочным ППБ15 или ППБ16 мощностью не менее 2,5 Вт. Его сопротивление 1 кОм. Трансформатор Т1 рассчитывается на мощность от 12 до 15 Вт. Напряжение на вторичной обмотке трансформатора 6 — 10 В. Транзистор должен быть установлен на радиаторе площадью не менее 250 см2.
Чтобы увеличить мощность регулируемого источника переменного тока, нужно заменить транзистор VТ1 и диоды, используемые в диодном мостике VD1. При замене транзистора КТ838 на КТ856 можно будет подключать нагрузку 150 Вт, при замене на КТ834 — 200 Вт, КТ847 — 250 Вт.
Данный регулируемый источник тока гальванически связан с электрической сетью. Поэтому его корпус должен быть сделан из диэлектрика, а на переменный резистор R2 нужно надеть изолированную ручку.
