Замена транзистора КТ 805: лучшие альтернативы
Для замены транзистора КТ 805 можно использовать несколько альтернативных вариантов, которые обладают похожими характеристиками и смогут в полной мере заменить оригинальный элемент.
| Альтернативный транзистор | Производитель | Характеристики |
|---|---|---|
| 2N3055 | STMicroelectronics | Максимальное напряжение коллектор-эмиттер: 60 В, максимальный коллекторный ток: 15 A, мощность: 115 Вт |
| BD139 | NXP Semiconductors | Максимальное напряжение коллектор-эмиттер: 80 В, максимальный коллекторный ток: 1.5 A, мощность: 8 Вт |
| 2SC5200 | Toshiba | Максимальное напряжение коллектор-эмиттер: 230 В, максимальный коллекторный ток: 15 A, мощность: 150 Вт |
| MJE3055T | ON Semiconductor | Максимальное напряжение коллектор-эмиттер: 60 В, максимальный коллекторный ток: 10 A, мощность: 75 Вт |
Эти альтернативные транзисторы имеют разные производителей и характеристики, поэтому при выборе замены необходимо учитывать требуемые параметры и характеристики схемы, в которой будет использоваться новый транзистор. Но с учетом их похожести на транзистор КТ 805, они смогут успешно выполнять ту же функцию и заменить оригинальный элемент.
Применение
Благодаря своей высокой мощности, транзистор КТ805 может быть использован в силовых устройствах, например, в защитных системах, стабилизаторах напряжения, включателях и др. Он способен выдерживать большие токи и имеет большой коэффициент усиления, что позволяет его применять в различных энергетических системах, включая солнечные батареи и аккумуляторы.
Транзистор КТ819 также применяется в силовых устройствах, но его особенностью является низкое потребление энергии. Из-за этого он часто используется в электронике мобильных устройств, таких как смартфоны, ноутбуки, планшеты и другая портативная техника
Он обладает высокой точностью и низким уровнем шума, что особенно важно для аналоговых устройств
Транзисторы КТ805 и КТ819 также могут быть использованы в радиосвязи и телекоммуникациях. Благодаря своему высокому коэффициенту усиления, они могут усиливать слабые сигналы и обеспечивать четкую передачу данных. Кроме того, они могут быть использованы в схемах модуляции и демодуляции сигналов.
В целом, транзисторы КТ805 и КТ819 являются важными элементами многих электронных устройств и находят широкое применение в различных областях, от энергетики до связи.
Назначение выводов

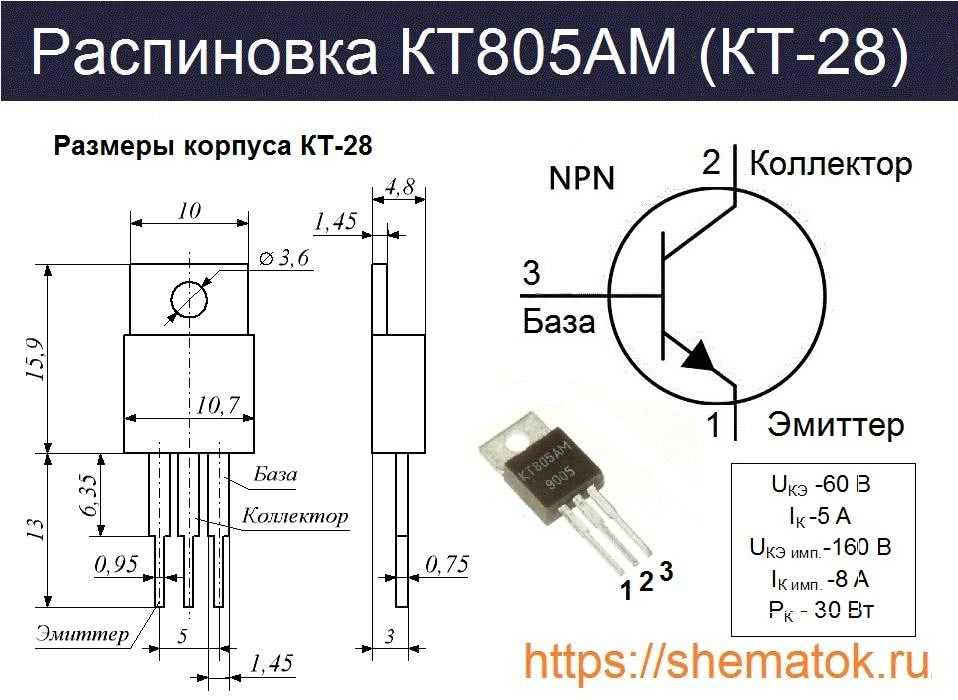

Цоколевка КТ805АМ следующая. Прибор выполнен в пластиковом корпусе типа КТ-28 (КТ-28-2), для дырочного монтажа. Он имеет встроенный радиатор с отверстием (3.6 мм) для крепления на электрическую плату. В зарубежной классификации это корпус TO-220 (ТО-220AB). Три контакта, если смотреть на маркировку, слева на право, имеют следующие назначение: 1- эмиттер (Э), 2- коллектор(К), 3- база(Б). Масса устройства не более 2.5 гр.
Многие радиолюбители путают КТ-28 с корпусом КТ-27. Но это разные упаковки. Будьте внимательны при покупке. КТ805АМ(КТ-27) не бывает !
Вместе с тем, существует транзистор КТ805А в металлостеклянном светлом корпусе, с аналогичными параметрами. Он имеет габариты побольше и весит 24 гр. Характеристики, рассмотренные ниже, относятся к обеим видам устройств.
