Транзистор кт805ам: характеристики и аналоги

Преимущества использования аналогов

• Большой выбор аналогов
• Возможность замены вышедшего из производства транзистора
• Улучшенная производительность и функциональность
• Более низкая стоимость
• Большая доступность на рынке

Использование аналогов транзистора КТ 805 имеет ряд преимуществ. Во-первых, существует большой выбор аналогов, что позволяет выбрать наиболее подходящий вариант для конкретной ситуации. Это особенно актуально, если оригинальный транзистор вышел из производства и стал труднодоступным.

Во-вторых, аналоги могут обеспечивать улучшенную производительность и функциональность по сравнению с оригинальным транзистором. Они могут иметь более высокие характеристики, лучшую эффективность или дополнительные функции, что позволяет повысить общую эффективность системы, в которой используется транзистор КТ 805.

Еще одним преимуществом использования аналогов является их более низкая стоимость. Аналоги часто предлагаются по более привлекательным ценам, что позволяет сэкономить средства при покупке транзистора и уменьшить общую стоимость проекта. Также аналоги обычно более доступны на рынке, что облегчает их приобретение.

В целом, использование аналогов транзистора КТ 805 имеет ряд преимуществ, включая большой выбор, возможность замены вышедшего из производства транзистора, улучшенную производительность и функциональность, более низкую стоимость и легкую доступность.

С чего начать?

Прежде, чем проверить мультиметром любой элемент на исправность, будь то транзистор, тиристор, конденсатор или резистор, необходимо определить его тип и характеристики. Сделать это можно по маркировке. Узнав ее, не составит труда найти техническое описание (даташит) на тематических сайтах. С его помощью мы узнаем тип, цоколевку, основные характеристики и другую полезную информацию, включая аналоги для замены.

Например, в телевизоре перестала работать развертка. Подозрение вызывает строчный транзистор с маркировкой D2499 (кстати, довольно распространенный случай). Найдя в интернете спецификацию (ее фрагмент показан на рисунке 2), мы получаем всю необходимую для тестирования информацию.

Рисунок 2. Фрагмент спецификации на 2SD2499

Большая вероятность, что найденный даташит будет на английском, ничего страшного, технический текст легко воспринимается даже без знания языка.

Определив тип и цоколевку, выпаиваем деталь и приступаем к проверке. Ниже приведены инструкции, с помощью которых мы будем тестировать наиболее распространенные полупроводниковые элементы.

Транзисторы КТ818 и КТ825 — Основные параметры, маркировка и цоколевка.

Транзисторы
КТ825

Транзисторы КТ825 — кремниевые, составные(схема Дарлингтона), усилительные мощные
низкочастотные, структуры p-n-p. Применяются в усилительных и генераторных схемах.
Цоколевка КТ825 и разновидности корпусов такие же как и у КТ818.

КТ825 — можно заменить эквивалентной схемой на двух транзисторах.
Обычно, для этой цели используются КТ818 и КТ814.
Сама схема выглядит вот таким образом.

Наиболее важные параметры.

Коэффициент передачи тока —
У транзисторов КТ825Г, КТ825Д, КТ825Е — 750. У транзисторов 2Т825А, 2Т825А2 — от 500 , до 18000 . У транзисторов 2Т825Б, 2Т825В2, 2Т825Б2 — от 750 , до 18000 .

Максимально допустимое напряжение коллектор-эмиттер У транзисторов КТ825Д, 2Т825В, 2Т825В2 — 45 в. У транзисторов КТ825Е — 25 в. У транзисторов 2Т825Б, 2Т825Б2 — 60 в. У транзисторов КТ825Г — 70 в. У транзисторов 2Т825А, 2Т825А2 — 45 в.

Максимальный ток коллектора.У транзисторов КТ825Г, КТ825Д, КТ825Е, 2Т825А, 2Т825Б, 2Т825В — 20 А. У транзисторов 2Т825А2, 2Т825Б2, 2Т825В2 — 15 А.

Рассеиваемая мощность коллектора.(на радиаторе) У транзисторов КТ825Г, КТ825Д, КТ825Е — 125 Вт. У транзисторов 2Т825А, 2Т825Б, 2Т825В — 160 Вт. У транзисторов 2Т825А2, 2Т825Б2, 2Т825В2 — 30 Вт. Без радиатора — 3 Вт.

Напряжение насыщения база — эмиттер при токе коллектора
10 А и базовом токе 40 мА— 3 в, при токе коллектора 20 А и базовом токе 200 мА — 4в

Емкость коллекторного перехода
при напряжении коллектор-база 10 в на частоте 100 КГц — не более 600пФ.

Напряжение насыщения коллектор-эмиттер при токе коллектора 10А, базы 40мА
— не более 2в.

Максимальная температура перехода: У транзисторов КТ825А, КТ825Б, КТ825В — +175 Цельсия. У транзисторов КТ825Г, КТ825Д, КТ825Е — +150 Цельсия.

Граничная частота передачи тока — 4 МГц.

Зарубежные аналоги транзисторов КТ825

КТ825Г — 2N6051. КТ825Д — 2N6050. КТ825Е — BDX64.КТ825ГM — 2N6052G.2Т825В -2N6285.2Т825Б — 2N6286.2Т825А — TIP147, TIP142

Транзисторы — купить… или найти бесплатно.

Где сейчас можно найти советские транзисторы?В основном здесь два варианта — либо
купить, либо — получить бесплатно, в ходе разборки старого электронного хлама.

Во время промышленного коллапса начала 90-х? образовались довольно значительные
запасы некоторых электронных комплектующих. Кроме того, полностью производство отечественных электронных никогда не прекращалось и не прекращается по сей день.
Это и обьясняет тот факт, что очень многие детали прошедшей эпохи, все таки
— можно купить. Если же нет — всегда имеются более-менее современные импортные аналоги.
Где и как проще всего купить транзисторы? Если получилось так, что поблизости от вас нет специализированного магазина, то можно попробовать приобрести необходимые детали, заказав их по почте.
Сделать это можно зайдя на сайт-магазин, например -«Гулливер».

Если же у вас, имеется какая-то старая, ненужная техника — можно попытаться выпаять необходимые
транзисторы из ее схем.Например, транзисторы КТ818(вместе с КТ819) можно обнаружить в выходных каскадах усилителей «Амфитон», «Вега», «Эстония», «Ода».

На главную страницу

Проверка составного транзистора

Такой полупроводниковый элемент еще называют «транзистор Дарлингтона», по сути это два элемента, собранные в одном корпусе. Для примера, на рисунке 6 показан фрагмент спецификации к КТ827А, где отображена эквивалентная схема его устройства.

Рис 6. Эквивалентная схема транзистора КТ827А

Проверить такой элемент мультиметром не получится, потребуется сделать простейший пробник, его схема показана на рисунке 7.

Рис. 7. Схема для проверки составного транзистора

Обозначение:

• Т – тестируемый элемент, в нашем случае КТ827А.
• Л – лампочка.
• R – резистор, его номинал рассчитываем по формуле h21Э*U/I, то есть, умножаем величину входящего напряжения на минимальное значение коэффициента усиления (для КТ827A – 750), полученный результат делим на ток нагрузки. Допустим, мы используем лампочку от габаритных огней автомобиля мощностью 5 Вт, ток нагрузки составит 0,42 А (5/12). Следовательно, нам понадобится резистор на 21 кОм (750*12/0,42).

Тестирование производится следующим образом:

1. Подключаем к базе плюс от источника, в результате должна засветиться лампочка.
2. Подаем минус – лампочка гаснет.

Такой результат говорит о работоспособности радиодетали, при других результатах потребуется замена.

Как проверить транзистор мультиметром, не выпаивая их схемы?

Этот вопрос довольно актуальный, особенно в тех случаях, если необходимо тестировать целостность smd элементов. К сожалению, только биполярные транзисторы можно проверить мультиметром не выпаивая из платы. Но даже в этом случае нельзя быть уверенным в результате, поскольку не редки случаи, когда p-n переход элемента зашунтирован низкоомным сопротивлением.

Раздел: Отечественные Транзисторы Биполярные

• Наименование: КТ805АМ
• Тип: NPN
• Максимальная рассеиваемая мощность (P_K (max)): 30 Вт
• Максимально допустимое напряжение коллектор-эмиттер V_CE (max) (U_КЭ (max)): 60 В
• Максимально допустимое напряжение коллектор-база V_CBO (max) (U_КБ (max)): 60 В
• Максимально допустимое напряжение эмиттер-база V_EBO (max) (U_ЭБ (max)): 5 В
• Максимальный ток коллектора I_C (max) (I_К (max)): 5 А

Граничная частота f_t (f_ГР): 20 МГц

Корпус:TO-220
Фото:
Распиновка:

Проверка работоспособности полевого транзистора

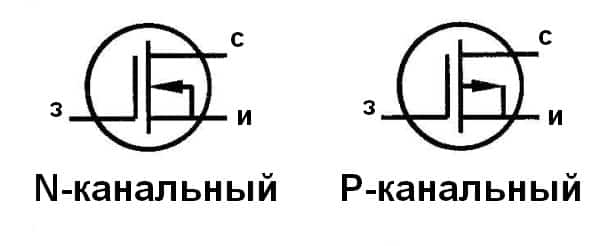

Этот тип полупроводниковых элементов также называют mosfet и моп компонентами. На рисунке 4 показано графическое обозначение n- и p-канальных полевиков в принципиальных схемах.

Рис 4. Полевые транзисторы (N- и P-канальный)

Для проверки этих устройств подключаем щупы к мультиметру, таким же образом, как и при тестировании биполярных полупроводников, и устанавливаем тип тестирования «прозвонка». Далее действуем по следующему алгоритму (для n-канального элемента):

1. Касаемся черным проводом ножки «с», а красным – вывода «и». Отобразится сопротивление на встроенном диоде, запоминаем показание.
2. Теперь необходимо «открыть» переход (получится только частично), для этого щуп с красным проводом соединяем с выводом «з».
3. Повторяем измерение, проведенное в п. 1, показание изменится в меньшую сторону, что говорит о частичном «открытии» полевика.
4. Теперь необходимо «закрыть» компонент, с этой целью соединяем отрицательный щуп (провод черного цвета) с ножкой «з».
5. Повторяем действия п. 1, отобразится исходное значение, следовательно, произошло «закрытие», что говорит об исправности компонента.

Для тестирования элементов p-канального типа последовательность действий остается той же, за исключением полярности щупов, ее нужно поменять на противоположную.

Заметим, что биполярные элементы, у которых изолированный затвор (IGBT), тестируются также, как описано выше. На рисунке 5 показан компонент SC12850, относящийся к этому классу.

Рис 5. IGBT транзистор SC12850

Для тестирования необходимо выполнить те же действия, что и для полевого полупроводникового элемента, с учетом, что сток и исток последнего будут соответствовать коллектору и эмиттеру.

В некоторых случаях потенциала на щупах мультиметра может быть недостаточно (например, чтобы «открыть» мощный силовой транзистор), в такой ситуации понадобится дополнительное питание (хватит 12 вольт). Подключать его нужно через сопротивление 1500-2000 Ом.

Лучшие аналоги транзистора КТ 805 в 2022 году

В 2022 году существует несколько лучших аналогов транзистора КТ 805, которые могут быть использованы вместо него. Они обладают схожими характеристиками и способны эффективно выполнять такие функции, как усиление и коммутация сигналов.

Один из лучших аналогов – транзистор 2N3904. Это низкочастотный NPN-транзистор, который обладает высоким коэффициентом усиления и может быть использован в широком диапазоне приложений. Он имеет максимально допустимый ток коллектора в 200 мА и максимальное напряжение коллектора в 40 В.

Еще один хороший аналог – транзистор BC547. Он отличается высоким коэффициентом усиления и низким уровнем шума. BC547 также является NPN-транзистором и может быть использован в различных схемах. Максимально допустимый ток коллектора у него составляет 100 мА, а максимальное напряжение коллектора – 45 В.

Также стоит обратить внимание на транзистор MPSA06. Он представляет собой PNP-транзистор с хорошим коэффициентом усиления и высокой надежностью работы

MPSA06 имеет максимально допустимый ток коллектора в 500 мА и максимальное напряжение коллектора в 80 В.

Хотя эти аналоги могут быть использованы вместо транзистора КТ 805, всегда рекомендуется проверить их параметры и совместимость с конкретным устройством перед заменой

Также стоит обратить внимание на особенности монтажа и подключения этих транзисторов, чтобы избежать возможных проблем

Проверка биполярного транзистора мультиметром

Это наиболее распространенный компонент, например серии КТ315, КТ361 и т.д.

С тестированием данного типа проблем не возникнет, достаточно представить pn переход в как диод. Тогда структуры pnp и npn будут иметь вид двух встречно или обратно подключенных диодов со средней точкой (см. рис.3).

Рисунок 3. «Диодные аналоги» переходов pnp и npn

Присоединяем к мультиметру щупы, черный к «СОМ» (это будет минус), а красный к гнезду «VΩmA» (плюс). Включаем тестирующее устройство, переводим его в режим прозвонки или измерения сопротивления (достаточно установить предел 2кОм), и приступаем к тестированию. Начнем с pnp проводимости:

1. Присоединяем черный щуп к выводу «Б», а красный (от гнезда «VΩmA») к ножке «Э». Смотрим на показания мультиметра, он должен отобразить величину сопротивления перехода. Нормальным считается диапазон от 0,6 кОм до 1,3 кОм.
2. Таким же образом проводим измерения между выводами «Б» и «К». Показания должны быть в том же диапазоне.

Если при первом и/или втором измерении мультиметр отобразит минимальное сопротивление, значит в переходе(ах) пробой и деталь требует замены.

1. Меняем полярность (красный и черный щуп) местами и повторяем измерения. Если электронный компонент исправный, отобразится сопротивление, стремящееся к минимальному значению. При показании «1» (измеряемая величина превышает возможности устройства), можно констатировать внутренний обрыв в цепи, следовательно, потребуется замена радиоэлемента.

Тестирование устройства обратной проводимости производится по такому же принципу, с небольшим изменением:

1. Красный щуп подключаем к ножке «Б» и проверяем сопротивление черным щупом (прикасаясь к выводам «К» и «Э», поочередно), оно должно быть минимальным.
2. Меняем полярность и повторяем измерения, мультиметр покажет сопротивление в диапазоне 0,6-1,3 кОм.

Отклонения от этих значений говорят о неисправности компонента.

Новейшие технологии в замене транзистора КТ 805

Одним из новейших технологических решений в замене транзистора КТ 805 является использование мощных транзисторов силового типа, в частности транзисторов МОП-структуры. Эти транзисторы обладают высокими техническими характеристиками, такими как низкое внутреннее сопротивление, высокая скорость коммутации и большая максимальная рабочая мощность.

Также стоит отметить применение биполярных транзисторов нового поколения. Данные транзисторы имеют более высокую мощность и лучшую линейность по сравнению с транзистором КТ 805. Биполярные транзисторы нового поколения обеспечивают высокую надежность и эффективность работы устройства, а также меньшее энергопотребление.

Другой интересной альтернативой транзистора КТ 805 являются транзисторы полевого типа, такие как транзисторы с полевым эффектом (FET) или полевые транзисторы с инверсным каналом. Эти транзисторы имеют очень низкое внутреннее сопротивление и малую емкость, что делает их идеальным выбором для усиления напряжения и управления тока.

Новейшие технологии в замене транзистора КТ 805 позволяют значительно улучшить характеристики устройства, такие как производительность, энергоэффективность и надежность. При выборе альтернативы транзистору КТ 805 следует учитывать требования и особенности конкретного устройства, а также сопоставить технические характеристики заменяемого транзистора с техническими характеристиками альтернативных вариантов.

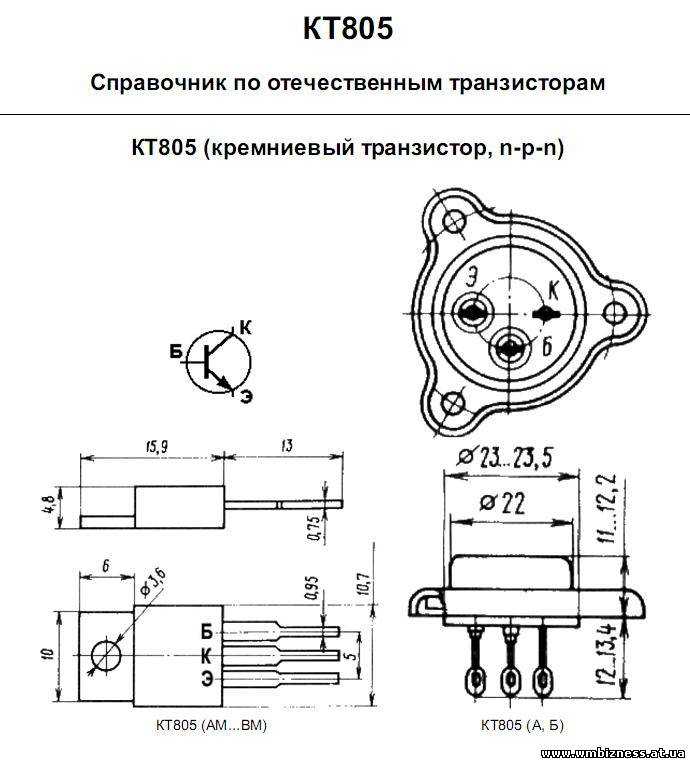

Назначение выводов

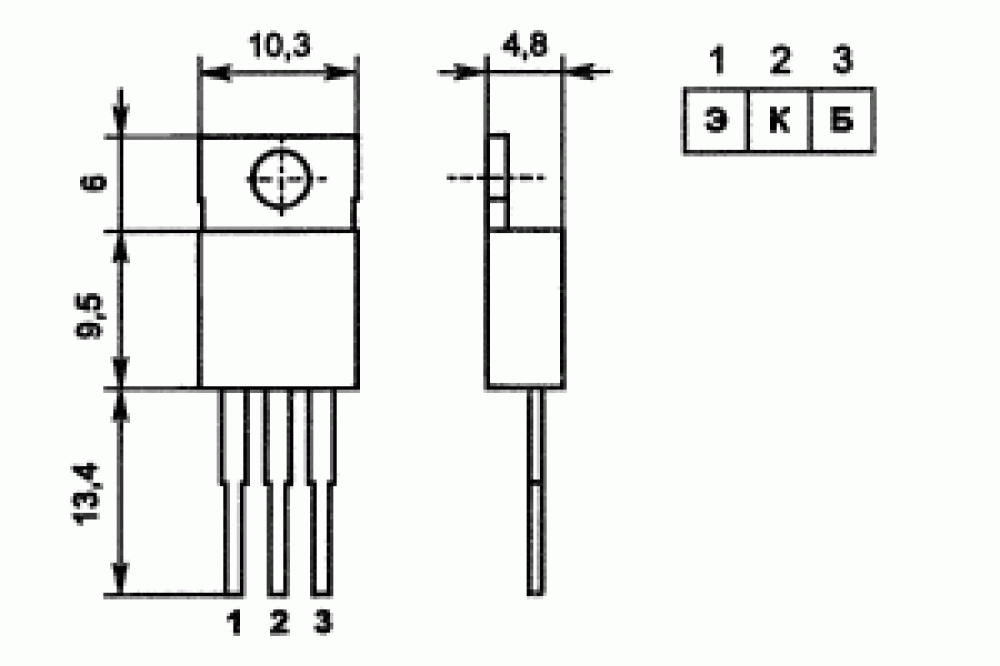

Цоколевка КТ805АМ следующая. Прибор выполнен в пластиковом корпусе типа КТ-28 (КТ-28-2), для дырочного монтажа. Он имеет встроенный радиатор с отверстием (3.6 мм) для крепления на электрическую плату. В зарубежной классификации это корпус TO-220 (ТО-220AB). Три контакта, если смотреть на маркировку, слева на право, имеют следующие назначение: 1- эмиттер (Э), 2- коллектор(К), 3- база(Б). Масса устройства не более 2.5 гр.

Многие радиолюбители путают КТ-28 с корпусом КТ-27. Но это разные упаковки. Будьте внимательны при покупке. КТ805АМ(КТ-27) не бывает !

Вместе с тем, существует транзистор КТ805А в металлостеклянном светлом корпусе, с аналогичными параметрами. Он имеет габариты побольше и весит 24 гр. Характеристики, рассмотренные ниже, относятся к обеим видам устройств.
