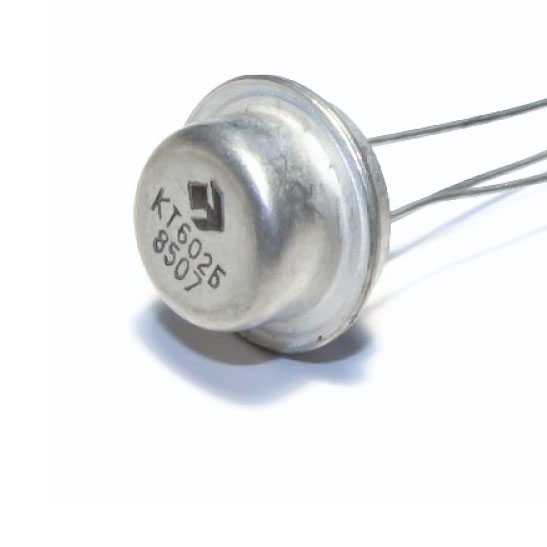

Транзистор кт602: характеристики, особенности, параметры

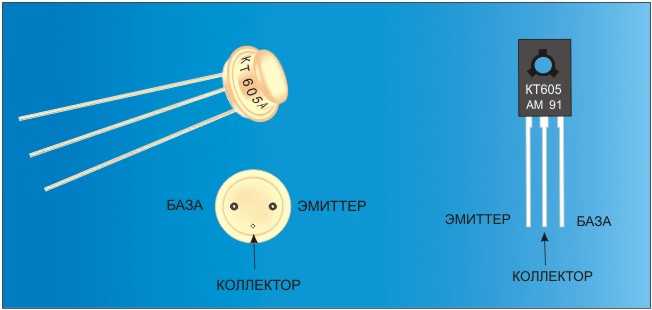

Цоколевка транзистора Кт602

  • Вывод 1 (Э) — эмиттер
  • Вывод 2 (Б) — база
  • Вывод 3 (К) — коллектор

Цоколевка трех выводов транзистора Кт602 позволяет легко подключать его к электрической схеме. Для правильной работы транзистора необходимо правильно подключить его выводы в соответствии с цоколевкой.

Вывод 1 (Э) соединяется с общим проводом (землей) или источником питания.

Вывод 2 (Б) является базой, он отвечает за управление транзистором. На базу подается управляющее напряжение или сигнал.

Вывод 3 (К) является коллектором и отвечает за ток коллектора. Через этот вывод происходит выходной ток из транзистора.

Правильное подключение транзистора Кт602 позволяет использовать его в различных электронных устройствах для управления силовыми нагрузками, коммутации сигналов и усиления.

Виды полевых транзисторов

Полевой транзистор с n-р переходами подразделяется на несколько классов в зависимости:

  1. От типа каналов проводников: n или р. Каналы воздействую на знаки, полярности, сигналы управления. Они должны быть противоположны по знакам n-участку.
  2. От структуры приборов: диффузных, сплавных по р -n — переходам, с затворами Шоттки, тонкопленочными.
  3. От общего числа контактов: могут быть трех или четырех контактными. Для четырех контактных приборов, подложки также являются затворами.
  4. От используемых материалов: германия, кремния, арсенид галлия.

В свою очередь разделение классов происходит в зависимости от принципа работы транзистора:

  • устройства под управлениями р-n переходов;
  • устройства с изолированными затворами или с барьерами Шоттки.

Справочники






Цоколевка широко распространенных транзисторов и цветовая и кодовая маркировка транзисторов.

Цветовая и кодовая маркировка транзисторов

В цветовой и кодовой маркировке транзисторов нет единых стандартов. Каждый завод, который производит транзисторы, принимает свои цветовые и кодовые обозначения. Вы можете встретить транзисторы одного типа и группы, которые изготовлены разными заводами и маркируются по-разному, или разные транзисторы, которые марки­руются одинаково. В этом случае их можно отличить только по некоторым до­полнительным признакам, таким как длина выводов коллектора и эмиттера или окраска торцевой (противоположной выводам) поверхности транзистора.

Табл. 8.13. Цветовая и кодовая маркировка транзисторов в корпусе КТ-26.

Цветовая маркировка транзисторов осуществляется двумя точками. Тип транзи­стора обозначается на боковой поверхности, а маркировка группы на торцевой (рис. 8.2).

Кодовая маркировка наносится на боковую поверх­ность транзистора (рис. 8.2). Тип транзистора обозначается кодовым знаком (табл. 8.13), а группа — соответствующей буквой. Дата изготовления в соответствии с ГОСТ 26486-82 кодируется двумя буквами или буквой и цифрой (табл. 8.14). Первая буква обознача­ет год выпуска, а следующая за ней цифра или буква — месяц. Кодированное обозначение даты изготовления применяется не только для транзисторов, но и для других радиоэлементов. На рис. 8.3 приведены примеры кодовой и цветовой маркировки транзисторов в корпусе КТ-26.

Транзисторы в корпусе КТ-27 могут маркироваться или буквенно — цифровым кодом (табл. 8.16 и рнс. 8.4) или ко­дом, состоящим из геометриче­ских фигур (рис. 8.4).

Транзисторы в корпусе КТ-27 дополнительно маркиру­ются окрашиванием торца кор­пуса, противоположного выводам: КТ814 — серо — бежевый;

КТ815 — серый нлн снренево — фиолетовый;

КТ816 — розово — красный;

КТ817 — серо — зелёный;

КТ683 — фиолетовый;

КТ9115 — голубой.

Транзисторы КТ814Б, КТ815Б, КТ816Б и КТ817Б иногда маркируются только окрашиванием торцевой поверхности без нанесения буквенно — цифрового кода.

Примеры маркировки транзисторов в корпусе КТ-13 приведены на рис. 8.6. Буква группы у транзисторов КТ315 наносится сбоку поверхности, а КТ361 — посередине.

Тип транзисторов КПЗОЗ и КП307 в корпусе КТ-1-12 маркируются соот­ветственно цифрами 3 и 7, группа — соответствующей буквой. Транзисторы КП327А маркируются одной белой точкой, а КП327Б — двумя (рис. 8.3).

Здесь Ваше мнение имеет значение

 —
 поставьте вашу оценку (оценили — 66 раз)



Кизлюк А.И.

Ключевые теги: Кизлюк




Смотри также:


  • Калькулятор РЛ
  • Прибор для проверки транзисторов «ППТ»
  • Портативный прибор для подбора пары мощных транзисторов KB усилителя мощнос …
  • Обозначение зарубежных радиоэлементов
  • Цветовая маркировка резисторов
  • Кашкаров А. П. — Популярный справочник радиолюбителя (2008)
  • Основные системы условных обозначений зарубежных полупроводниковых приборов
  • Усилитель мощности без динамических искажений
  • Основы основ начинающего радиолюбителя. Краткая справка
  • Справочник по устройству и ремонту телефонных аппаратов зарубежного и отече …
  • Программа для определения типа транзистора по цветной и кодовой маркировке
  • Новые MOSFET транзисторы DualCool NexFET с двухсторонним охлаждением от T …
  • Как простым омметром проверить полевой транзистор
  • «Хитрые» неисправности транзисторов серии КТ3102, КТ3107
  • STMicro анонсировала новую серию транзисторов с технологией STripFET


Возможные замены для транзистора КТ602

В качестве возможных замен для транзистора КТ602 можно рассмотреть следующие модели:

  1. КТ626 — данный транзистор имеет аналогичные параметры и характеристики, что позволяет его использовать в тех же самых схемах и приложениях.
  2. КТ803 — обладает высокими рабочими характеристиками и может быть использован в сфере усиления сигнала и коммутации.
  3. КТ815 — данный транзистор характеризуется высокой надежностью и длительным сроком службы. Он обладает высокой мощностью и может быть использован в условиях повышенной нагрузки.
  4. КТ818 — обладает высокой скоростью переключения и хорошими параметрами усиления. Он используется в высокочастотном диапазоне и является отличным выбором для систем связи.

Выбор заменителя для транзистора КТ602 зависит от множества факторов, включая требования к характеристикам, доступность на рынке и совместимость с существующими схемами. Перед заменой транзистора рекомендуется ознакомиться с описанием и характеристиками альтернативных моделей, чтобы убедиться в их пригодности для конкретной задачи.

Техническое описание

Транзистор выпускается с гибкими выводами в пластмассовом корпусе КТ-26 (ТО-92), либо в металлостеклянном корпусе КТ-17. Цоколевка выводов кт3102 следующая: 1 – эмиттер, 2 – база, 3 –коллектор.

Характеристики

Все нижеуказанные характеристики для транзисторов в пластиковом корпусе КТ3102 (А-Л) идентичны соответствующим параметрам в металлостекленном (АМ- ЛМ).

  • принцип действия – биполярный;
  • корпус: пластик для КТ26 (ТО-92); металлостеклянный у КТ-17;
  • материал – кремний (Si);
  • npn-проводимость (обратная);

предельно допустимые электрические эксплуатационные данные (при температуре окружающей среды от +25 °C):

основные электрические параметры:

  • IКБО (ICBO) не более 50 нА (nA), при UКБ макс. (VCB max) = 50 В (V) и IЭ (IE)=0;
  • IЭБО (IEBO) не более 10 мкА (µA), при UEБ макс. (VEB max ) = 5 В (V);
  • fгр норм.(ftTYP) от 100 до 300 МГц (MHz), при UКб (VCB) = 5 В (V), IЭ (IE)= 10 мА (mA);
  • емкость коллекторного перехода СК (СС) 6 пФ (pF) при UКБ (VCB) = 5 В (V), f= 10 МГц (MHz);
  • коэффициент шума КШ (Noise Figure) NF от 4 до 10 Дб (dB), при UКЭ(VCE) =5 В (V), IK (Ic) = 0.2 мА (mA);
  • cтатический коэффициент усиления по току h21E находится в диапазоне от 100 до 1000, при UКЭ(VCE) =5 В (V), IK (Ic) = 2 мА (mA), f=50 Гц(Hz).
  • тепловое сопротивление переход- среда 0,4 °C/мВт (°C/mW);
  • Токр от -40 до +85 °C.

При выборе транзистора обратите внимание на дату выпуска и его предельно допустимые напряжения и токи, определите возможность его использования в схеме. Более новые модели имеют преимущества перед старыми, так как производители непрерывно работают над улучшением характеристик в своих продуктах. Не стоит забывать, что у некоторых из них (например КТ3102Г, КТ3102Е) предельные значения по напряжению не превышают 20 В

Ниже приведена классификация КТ3102

Не стоит забывать, что у некоторых из них (например КТ3102Г, КТ3102Е) предельные значения по напряжению не превышают 20 В. Ниже приведена классификация КТ3102.

По мнению радиолюбителей, несмотря на идентичность характеристик заявленных производителем, транзистор в пластиковом корпусе немного уступает металлостеклянному. Так, при работе на предельно допустимых параметрах, пластик расширяется и сжимается, что нередко приводит к отрыву выводов от кристалла. Это основная причина, из за которой стоит подумать о применении устройства в пластиковом корпусе. Кроме того пластик иногда становится не герметичен и вдоль выводов к кристаллу может проникать влага. Считают, что в металлопластиковом корпусе кристалл рассеивает большую мощность. Так же у него будет меньшее тепловое сопротивление, а следовательно устройство будет меньше греться и в свою очередь схема будет работать более стабильней.

Зарубежными аналогами, с похожими техническими характеристиками считаются: BC 174, 2S A2785, BC 182, BC 546, BC 547, BC 548, BC 549. Прототипами для разработки некоторых серий КТ3102 были: BC 307A, BC 308A BC 308B, BC 309B, BC 307B, BC 308C, BC 309C. Из российских аналогов КТ-3102, в качестве замены может подойти КТ 611 или популярный КТ315 с группой Б, Г, Е.

Маркировка

Транзисторы маркируются на боковой стороне корпуса. КТ3102 разных годов выпуска могут встречается с различной маркировкой. До 1995 года производители использовали цветовую и кодовую (буквенно-цифровая и символьно-цветовая) маркировку. Советские транзисторы КТ3102 до 1986 года, изготовленные в корпусе КТ-26, можно узнать по темно-зеленой точке на передней части корпуса. По цвету точки, нанесенной на корпусе сверху, определить принадлежность транзистора конкретной к группе. Дата выпуска при цветовой обозначении могла не указываться.

Маркировать транзистор кт3102 с использованием стандартного метода начали с 1986 года. Согласно кодовой метки он узнаваем по белой фигуре прямоугольного треугольника, размещенного на передней части корпуса (слева сверху), обозначающему его тип (модель). Правее указывается групповая принадлежность, а в нижней части год и месяц даты выпуска. В стандартной кодовой маркировке так же указывался год и месяц выпуска транзистора.

Иногда встречается нестандартные цветовые и кодовые маркировки. Как правило, в них не хватает информации о дате выпуска или групповой принадлежности. Современные производители, уже не используют фигуры в обозначении, а указывают на корпусе полное название типа и группы транзистора. Кроме этого на корпусе можно увидеть знак, указывающий на производителя устройства.

Как уже писалось ранее, транзистор встречается в пластиковом и металлическом корпусе. Устройства с пластиковым корпусом КТ-26 содержат в конце символ “М”. Например КТ3102ВМ это транзистор в пластиковом корпусе КТ-26, а КТ3102В в металлическом КТ-17.

Рекомендации по выбору транзистора для замены

Если у вас возникла необходимость заменить транзистор КТ602, необходимо правильно подобрать его аналог, чтобы новый транзистор исполнял функции первоначального элемента

При выборе транзистора для замены следует обращать внимание на следующие характеристики:

Тип транзистора: КТ602 — это PNP транзистор сигнального назначения
При замене следует выбирать транзистор того же типа.

Максимальное напряжение коллектора: Необходимо выбирать транзистор с максимальным напряжением коллектора не меньше, чем у КТ602, чтобы он мог выдерживать требуемое напряжение без поломок.

Максимальный ток коллектора: При замене важно выбрать транзистор с максимальным током коллектора, который сможет обрабатывать требуемые значения без перегревания.

Мощность: Обратите внимание на мощность транзистора, чтобы выбранный электронный компонент мог справиться с требуемой мощностью.

Ограничения по рабочей температуре: Проверьте, соответствуют ли диапазоны рабочих температур транзистора вашим требованиям. Это особенно важно, если планируется использование в экстремальных условиях.

Идентификация транзистора КТ602 может быть полезной при выборе аналога. Обратитесь к справочной документации или воспользуйтесь поиском на Интернете, чтобы найти подходящий аналог

Обратите внимание на производителя, модель и характеристики транзистора

Важно выбрать транзистор, который полностью заменит КТ602 и выполняет те же функции

Подходящими аналогами для транзистора КТ602 могут быть, например, KT602B или KT602C. Однако, прежде чем приступить к замене, рекомендуется проконсультироваться с профессионалами или использовать специализированные ресурсы для подбора аналога. Это позволит избежать возможных проблем и сделать правильный выбор.

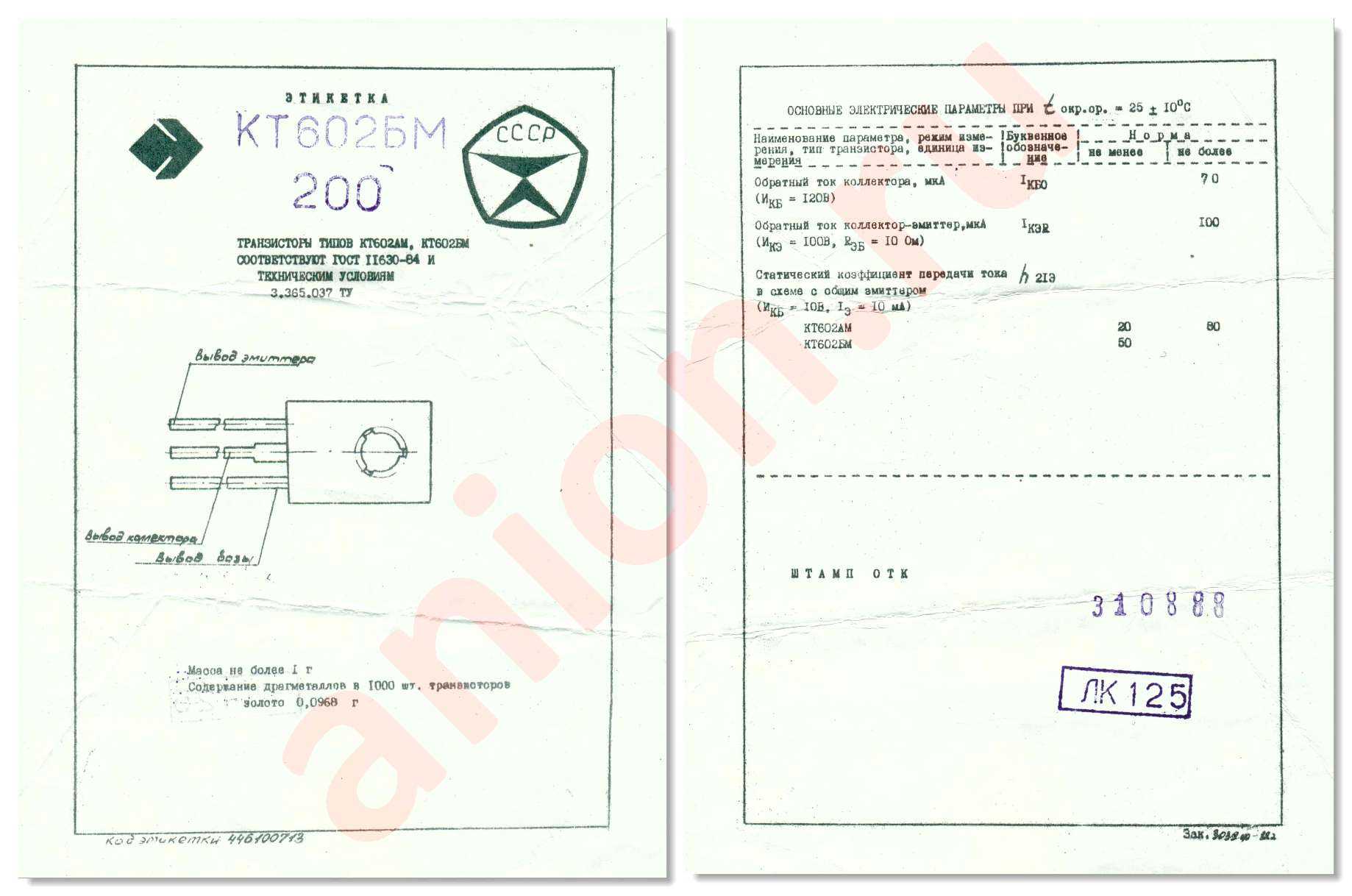

Справочный листок по транзисторам 2Т602А, 2Т602Б, 2Т602АМ, 2Т602БМ, КТ602АМ, КТ602БМ:

Электрические
параметры:

Статический
коэффициент передачи тока в
схеме с ОЭ при UКБ = 10 В, IЭ
= 10 мА:
  2Т602А, 2Т602АМ, КТ602АМ 20…80
2Т602Б, 2Т602БМ 50…200
КТ602БМ, не менее 50
при Т = -60 С 2Т602А, 2Т602АМ 5…80
при Т = -45 С КТ602АМ
при Т = -60 С 2Т602Б, 2Т602БМ 12…200
при Т = +125 С 2Т602А, 2Т602АМ 50…500
при Т = +85 С КТ602АМ
Граничная частота
коэффициента передачи тока в
схеме с ОЭ при UКЭ = 10 В, IК
= 25 мА, не менее:
    150 МГц
Граничное напряжение
при IЭ = 50 мА, не менее:
    70 В
Напряжение насыщения
коллектор — эмиттер, при IК
= 50 мА, IБ = 5 мА, не более:
    3 В
Напряжение насыщения
база — эмиттер, при IК = 50
мА, IБ = 5 мА, не более:
    3 В
Постоянная времени
цепи обратной связи на высокой
частоте при UКБ = 10 В, IК
= 10 мА, f = 2 МГц, не более:
    300 пс
Ёмкость коллекторного
перехода при UКБ0 = 50 В, не
более:
    4 пФ
Ёмкость эмиттерного
перехода при UКБ0 = 0 В, не
более:
    25 пФ
Обратный ток
коллектора при UКБ0 = 120 В,
не более:
  2Т602А, 2Т602АМ, 2Т602Б, 2Т602БМ 10 мкА
  КТ602АМ, КТ602БМ 70 мкА
Обратный ток
коллектор — эмиттер при UКЭ
= 100 В, RБЭ = 10 кОм, не более:
  2Т602А, 2Т602АМ, 2Т602Б, 2Т602БМ 10 мкА
  КТ602АМ, КТ602БМ 100 мкА
Обратный ток эмиттера
при UЭБ0 = 5 В, не более:
    50 мкА

Предельные
эксплуатационные данные:

Постоянное напряжение
коллектор — база:
при Тп. = +100 С 2Т602А, 2Т602АМ, 2Т602Б,
2Т602БМ
120 В
при Тп. = +150 С 60 В
при Тп. = +70 С КТ602АМ, КТ602БМ: 120 В
при Тп. = +120 С 60 В
Импульсное напряжение
коллектор — база:
при Тп. = +100 С 2Т602А, 2Т602АМ, 2Т602Б,
2Т602БМ
160 В
при Тп. = +150 С 80 В
при Тп. = +70 С КТ602АМ, КТ602БМ 160 В
Постоянное напряжение
коллектор — эмиттер при RБЭ
= 1 кОм:
при Тп. = +100 С 2Т602А, 2Т602АМ, 2Т602Б,
2Т602БМ:
100 В
при Тп. = +150 С 50 В
при Тп. = +70 С КТ602АМ, КТ602БМ 100 В
при Тп. = +120 С 50 В
Постоянное напряжение
эмиттер — база:
    5 В
Постоянный ток
коллектора:
    75 мА
Импульсный ток
коллектора при tимп. <= 1
мкс
    500 мА
Постоянный ток
эмиттера:
    80 мА
Постоянная
рассеиваемая мощность
коллектора без теплоотвода:
при Т <= +25 С   0,85 Вт
при Т = +125 С 2Т602А, 2Т602АМ, 2Т602Б, 2Т602БМ 0,16 Вт
при Т = +85 С КТ602АМ, КТ602БМ 0,2 Вт
Постоянная
рассеиваемая мощность
коллектора с теплоотводом:
при Т <= +25 С   2,8 Вт
при Т = +125 С 2Т602А, 2Т602АМ, 2Т602Б, 2Т602БМ 0,56 Вт
при Т = +85 С КТ602АМ, КТ602БМ 0,65 Вт
Тепловое
сопротивление:
  переход — корпус: 45 С/Вт
  переход — окружающая среда: 150 С/Вт
Температура p-n
перехода:
  2Т602А, 2Т602АМ, 2Т602Б, 2Т602БМ +150 C
  КТ602АМ, КТ602БМ +120 C
Температура
окружающей среды:
    -60…+125 С
Изгиб выводов
транзисторов допускается не
ближе 5 мм от корпуса с радиусом
изгиба не менее 1,5 мм для 2Т602А,
2Т602Б. Для 2Т602АМ, 2Т602БМ, КТ602АМ,
КТ602БМ допус­ кается
одноразовый изгиб при тех же
условиях.
Пайка выводов транзисторов
допускается не ближе 5 мм от
корпуса при температуре не
выше +260 С, в течение не более 10 с
для 2Т602А, 2Т602Б, не более 3 с для
2Т602АМ, 2Т602БМ, КТ602АМ, КТ602БМ.

Возврат к оглавлению
справочника
На Главную страницу
www.5v.ru

Полевые SMD транзисторы

Маркировка Тип прибора Маркировка Тип прибора
6A MMBF4416 C92 SST4392
6B MMBF5484 C93 SST4393
6C MMBFU310 H16 SST4416
6D MMBF5457 I08 SST108
6E MMBF5460 I09 SST109
6F MMBF4860 I10 SST110
6G MMBF4393 M4 BSR56
6H MMBF5486 M5 BSR57
6J MMBF4391 M6 BSR58
6K MMBF4932 P01 SST201
6L MMBF5459 P02 SST202
6T MMBFJ310 P03 SST203
6W MMBFJ175 P04 SST204
6Y MMBFJ177 S14 SST5114
B08 SST6908 S15 SST5115
B09 SST6909 S16 SST5116
B10 SST6910 S70 SST270
C11 SST111 S71 SST271
C12 SST112 S74 SST174
C13 SST113 S75 SST175
C41 SST4091 S76 SST176
C42 SST4092 S77 SST177
C43 SST4093 TV MMBF112
C59 SST4859 Z08 SST308
C60 SST4860 Z09 SST309
C61 SST4861 Z10 SST310
C91 SST4391

А это пример n-p-n и p-n-n биполярных транзисторов (sot-23, sot-323) с типовым расположением выводов:

Подключение Кт602 к электрической схеме

Для успешного подключения Кт602 к электрическому устройству необходимо следовать некоторым рекомендациям:

Убедитесь, что вы располагаете правильной моделью транзистора. Проверьте маркировку и характеристики транзистора на его корпусе или в технической документации.
Определите пины Кт602. У транзистора есть 3 вывода, обозначенные как К (коллектор), Б (база) и Э (эмиттер). Обычно на корпусе транзистора выводы помечаются соответствующими буквами.
Подключите Кт602 к электрической схеме
Для этого соедините нужные выводы транзистора с другими компонентами схемы, руководствуясь требованиями проекта и его документацией.
Обратите внимание на полярность при подключении Кт602

У транзистора может быть правильный направленный ток, поэтому важно учесть это при подключении к схеме.
Проверьте правильность подключения Кт602
Убедитесь, что соединения прочные, и отсутствуют короткое замыкание или неправильные соединения.
Осуществите тестирование и отладку электрической схемы с помощью подключенного Кт602. Проверьте работу транзистора и его влияние на работу схемы в целом.

Правильное подключение Кт602 к электрической схеме обеспечит эффективное функционирование устройства и достижение требуемых результатов

Важно следовать инструкциям и убедиться в правильности всех соединений перед продолжением работы
