Транзистор КТ326Б - параметры, цоколевка, аналоги, обозначение

Электрические характеристики

Данные в таблице действетельны при температуре среды Ta = 25°C.

Характеристика	Обознач.	Параметры при измерениях	Значения
Ток коллектора выключения, мкА	I_CBO	U_CB = 30 В, I_E = 0	≤ 0,1
Ток базы выключения, мкА	I_EBO	U_EB = 5 В, I_C =0	≤ 10
Напряжение насыщения коллектор-эмиттер, В *	U_CE(sat)	I_C = 0,5 А, I_B = 0,05 А	0,5
Напряжение включения база-эмиттер, В *	U_BE(ON)	I_C = 0,5 А, U_CE = 2,0 В	1
Рабочее напряжение коллектор-эмиттер, В *	U_CEO(sus)	I_C = 0,03 А, I_B = 0	80
Статический коэффициент усиления по току *	h_FE(1)	U_CE = 2 В, I_C = 0,005 А	≥ 25
h_FE(2)	U_CE = 2 В, I_C = 0,15 А	от 40 до 250
h_FE(3)	U_CE = 2 В, I_C = 0,5 А	≥ 25

٭ — Характеристики сняты в импульсном режиме: ширина импульса ≤ 300 мкс, коэффициент заполнения ≤ 1,5 %.

Теория работы составного транзистора (СТ)

Для получения основных параметров СТ следует задаться моделью самого биполярного транзистора (БТ) для низких частот на рис. 1а.

Рис. 1. Варианты схемы замещения БТ n-p-n

Первичных расчётных параметра всего два: коэффициент усиления по току и входное сопротивление транзистора. Получив их, для конкретной схемы по известным формулам можно рассчитать коэффициент усиления по напряжению, входное и выходное сопротивления каскада.

Схемы замещения составных транзисторов Дарлингтона (СТД) и Шиклаи (СТШ) приведены на рис. 2, готовые формулы для расчёта параметров – в табл. 1.

Таблица 1 – Формулы для расчёта параметров СТ

Здесь rэ – сопротивление эмиттера, вычисляемое по формуле:

Рис. 2 Варианты составных транзисторов

Известно, что b зависит от тока коллектора (график зависимости указывается в даташите). Если ток базы VT2 (он же – эмиттерный или коллекторный ток VT1) окажется слишком мал, реальные параметры СТ окажутся намного ниже расчётных. Поэтому для поддержания начального коллекторного тока VT1 достаточно воткнуть в схему дополнительный резистор Rдоп (рис. 2в). Например, если в СТД в качестве VT1 использован КТ315 с минимальным необходимым током Ik.min , то дополнительное сопротивление будет равно

можно поставить резистор номиналом 680 Ом.

Шунтирующее действие Rдоп снижает параметры СТ, поэтому в микросхемах и иных навороченных схемах его заменяют источником тока.

Как видно из формул в табл. 1, усиление и входное сопротивление СТД больше, чем у СТШ. Однако последний имеет свои преимущества:

на входе СТШ падает меньшее напряжение, чем у СТД (Uбэ против 2Uбэ);
коллектор VT2 соединён с общим проводом, т.е. в схеме с ОЭ для охлаждения VT2 можно посадить прямо на металлический корпус устройства.

Недостатки КТ326 транзистора

КТ326 транзистор, несмотря на свои положительные характеристики и преимущества, имеет несколько недостатков, которые важно учитывать при его использовании:

Высокое тепловыделение: КТ326 обладает высоким температурным показателем, что приводит к значительному тепловыделению во время работы. Это требует использования надежной системы охлаждения и дополнительных радиаторов для предотвращения перегрева.
Ограниченный диапазон рабочих температур: КТ326 может работать только в определенных диапазонах температур. Выход за пределы этих значений может привести к снижению производительности транзистора или его неисправности.
Низкая мощность: КТ326 имеет относительно низкую мощность, что ограничивает его применение в некоторых высокотехнологичных системах и приложениях, требующих большой мощности.
Недолговечность: При неправильной эксплуатации или использовании транзистора за пределами его спецификаций, он может выйти из строя или иметь сокращенный срок службы.
Высокая цена: КТ326 транзистор может иметь высокую стоимость, особенно в сравнении с другими аналогами. Это может быть проблемой для разработчиков или компаний, ограниченных бюджетом.

Необходимо учитывать эти недостатки при принятии решения о применении КТ326 транзистора в конкретной системе или проекте, и предпринимать соответствующие меры для компенсации или минимизации их воздействия.

Транзисторы КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315И, КТ315Ж.

Т ранзисторы КТ315 — кремниевые, маломощные высокочастотные, структуры — n-p-n. Корпус пластиковый — желтого, красного, темно — зеленого, оранжевого цветов. Масса — около 0,18г. Маркировка буквенно — цифровая, либо буквенная. Цоколевка легко определяется с помощью буквы, обозначающей подкласс транзистора. Она распологается напротив вывода эмиттера. Вывод коллектора — посередине, базы — оставшийся, крайний.

Наиболее широко распространенный отечественный транзистор. При изготовлении КТ315 впервые массово была применена планарно — эпитаксиальная технология. На пластине из материала n — проводимости формировался участок базы, проводимостью — p, затем, уже в нем — n участок эмиттера. Эта технология способствовала значительному удешевлению производства, при меньшем разбросе параметрических характеристик, по тому времени — довольно высоких.

Благодаря плоской форме корпуса и выводов КТ315 хорошо подходит для поверхностного монтажа. Таким образом, применение КТ315 позволило в свое время значительно уменьшить размеры элементов ТТЛ советских ЭВМ второго поколения. Область применения КТ315 черезвычайно широка, кроме элементов логики это — низкочастотные, среднечастотные, высокочастотные усилители, генераторы, все что сотавляло основу огромного количества бытовых и промышленных электронных устройств советской эпохи.

Разработка КТ315 была отмечена в 1973 г. Государственной премией СССР. Примечательно, что КТ315 до сих пор производятся в Белоруссии, в корпусе ТО-92.

Наиболее важные параметры.

Граничная частота передачи тока — 250 МГц. Коэффициент передачи тока у транзисторов КТ315А, КТ315В, КТ315Д — от 20 до 90. У транзисторов КТ315Б,КТ315Г,КТ315Е — от 50 до 350. У транзистора КТ315Ж, — от 30 до 250. У транзистора КТ315Ж, не менее 30.

Максимальное напряжение коллектор — эмиттер. транзистора КТ315А — 25в. Транзистора КТ315Б — 20в, транзистора КТ315Ж — 15в. У транзисторов КТ315В, КТ315Д — 40 в. у транзисторов КТ315Г, КТ315Е — 35 в. У транзистора КТ315И — 60 в.

Напряжение насыщения база — эмиттер при токе коллектора 20 мА, а токе базы — 2 мА: У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г — 1,1 в. У транзисторов КТ315Д, КТ315Е — 1,5 в. У транзисторов КТ315Ж — 0,9 в.

Напряжение насыщения коллектор — эмиттер при токе коллектора 20 мА, а токе базы 2 мА: У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г — 0,4 в. У транзисторов КТ315Д, КТ315Е — 1 в. У транзисторов КТ315Ж — 0,5 в.

Максимальное напряжение эмиттер-база — 6 в.

Обратный ток коллектор-эмиттер при предельном напряжении : У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е — 1 мкА. У транзисторов КТ315Ж — 10 мкА. У транзисторов КТ315И — 100 мкА.

Обратный ток коллектора при напряжении колектор-база 10в — 1 мкА.

Максимальный ток коллектора. У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е — 100 мА. У транзисторов КТ315Ж, КТ315И — 50 мА.

Емкость коллекторного перехода при напряжении коллектор-база 10 в, не более: У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г,КТ315Д, КТ315Е, КТ315И — 7 пФ. У транзисторов КТ315Ж — 10 пФ.

Рассеиваемая мощность коллектора.

У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е — 150 мВт. У транзисторов КТ315Ж, КТ315И — 100 мВт.

Зарубежные аналоги транзисторов КТ315.

Прямых зарубежных аналогов у КТ315 нет. Наиболее близкий аналог(полное совпадение параметров) транзистора КТ315А — BFP719.

Аналог КТ315Б — 2SC633. Параметры этих транзисторов в основном совпадают, но у 2SC633 несколько ниже граничная частота передачи тока — 200МГц.

Аналог КТ315Г — BFP722, КТ315Д — BC546B

Сферы применения тех и других транзисторов

Различия между полевыми и биполярными транзисторами четко разделяют области их применений. Например в цифровых микросхемах, где необходим минимальный ток потребления в ждущем состоянии, полевые транзисторы применяются сегодня гораздо шире. В аналоговых же микросхемах полевые транзисторы помогают достичь высокой линейности усилительной характеристики в широком диапазоне питающих напряжений и выходных параметров.

Схемы типа reel-to-reel удобно реализуются сегодня с полевыми транзисторами, ведь легко достигается размах напряжений выходов как сигналов для входов, совпадая почти с уровнем напряжения питания схемы. Такие схемы можно просто соединять выход одной с входом другой, и не нужно никаких ограничителей напряжения или делителей на резисторах.

Что касается биполярных транзисторов, то их типичными сферами применения остаются: усилители, их каскады, модуляторы, детекторы, логические инверторы и микросхемы на транзисторной логике.

Усилитель на транзисторах 13002

Хотя компактные люминесцентные лампы уже непопулярны, у многих самодельщиков накопились платы от них. Среди прочих компонентов, там присутствуют транзисторы типов 13001, 13002, 13003. Хотя они считаются ключевыми, перевести их в линейный режим общепринятым способом не составляет труда, выходная мощность при этом, конечно, невелика. Так, например, автор Instructables под ником Utsource123 собрал из двух таких транзисторов составной (его также называют транзистором Дарлингтона, который сделал соответствующее изобретение в 1953 году) и построил на нём простой однотактный усилитель мощности звуковой частоты (УМЗЧ). Поскольку мастер решил не составлять схему усилителя, переводчику пришлось восстановить её по описанию и фотографиям. Получилась самая обыкновенная схема УМЗЧ на составном транзисторе без каких-либо особенностей. На старых транзисторах МП она выглядела бы точно так же. С учётом противоположной структуры, конечно.

Смещение на базу резистором, конденсатор, чтобы это смещение не попало в источник сигнала — всё как обычно. Конденсатор на 100 мкФ, 25 В, резистор на 1 кОм.

Первым делом мастер знакомит читателей с цоколёвкой транзистора 13002:

Затем он, как и положено при сборке из двух транзисторов одного составного, соединяет эмиттер первого транзистора с базой второго. Хорошо, они как раз расположены рядом.

Впаивает резистор смещения между коллектором и базой первого транзистора. Благодаря ему оба транзистора будут работать в линейном режиме.

Подключает к базе первого транзистора плюсовой вывод конденсатора:

Соединяет коллекторы обоих транзисторов перемычкой:

Подключает сигнальный кабель: общий провод припаивает к эмиттеру второго транзистора, а выход любого из стереоканалов — к минусовому выводу конденсатора:

Один вывод динамической головки соединяет с плюсом питания, второй — с соединёнными вместе коллекторами обоих транзистора. Минус питания подаёт на эмиттер второго транзистора.

Усилитель готов к работе. Если не добавлять к нему регулятор громкости, источник сигнала придётся взять такой, в котором соответствующий регулятор имеется. И можно слушать.

Собрав второй такой же усилитель и подав на него сигнал с другого стереоканала, вы получите стереофонический эффект.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

История разработки первых транзисторов

Склонности передаются по наследству, это видно на примере Уильяма Брэдфорда Шокли. Сын горного инженера и одной из первых в США женщины-геодезиста. Специфичное сочетание. В 22 года получил степень бакалавра, не остановился на достигнутом, и в 1936-м становится доктором философии. Звание, присуждённое Массачусетским институтом технологии, не означает, что Шокли изучал Ницше и Аристотеля. Степень говорит о наличии диссертации в области из большого перечня наук. Диковинное название – дань традиции, когда философия в средние века занималась широким спектром вопросов, по праву считаясь прародителем прочих направлений хода учёной мысли.

Лаборатория Белла

Смысл работы состоял в исследовании электронных уровней хлорида натрия. Зонная теория, объяснявшая процессы, происходившие в материалах, как раз набирала популярность. Согласно воззрениям теории, любой электрон в кристалле способен занимать уникальное, свойственное исключительно указанной частице, состояние с определённой энергией и направлением спина. Сообразно представлению градации идут с некоторой дискретностью в валентной зоне (связанные с ядром), вдобавок присутствует запрещённая область, где частицы располагаться не вправе. Из последнего тезиса исключением считаются примесные полупроводники, ставшие базисом для создания твердотельной электроники, включая биполярные транзисторы.

В Лаборатории Белла Шокли попал за любопытные идеи в области конструирования ядерных реакторов. Уран в чистом виде открыт задолго до этого, впервые на примере элемента Беккерель обнаружил радиоактивность. Бомбардировать нейтронами ядра металла пробовал в начале 30-х годов (XX века) Энрико Ферми, преследовалась цель – получить трансурановые элементы. Позднее оказалось доказано, что одновременно происходит радиоактивный распад с выделением вовне энергии. Шокли задумал бомбардировать U-235, чтобы получить новый источник большой мощности. В ходе Второй мировой войны занимался исследования по оценке возможного сухопутного вторжения Японии, собранные данные во многом способствовали решению Трумэна сбросить атомную бомбу на Хиросиму.

Лаборатория Белла поставила перед Шокли прямую задачу – отыскать альтернативу громоздким ламповым усилителям. Это означало бы экономию места и появление на свет нового поколения приборов, способных функционировать в условиях войны. Не секрет, что боевые заслуги СССР оказались по достоинству оценены на противоположной стороне океана. Шокли назначили менеджером бригады, бившейся над задачей, куда среди прочего входили создатели первого точечного транзистора:

Джон Бардин;
Уолтер Хаузер Браттейн.

Конструкция оказалась специфичной. К примеру, контактные площадки из золота прижаты пружиной к германиевому кристаллу p-n-перехода, больше напоминают лабораторную установку, нежели полнофункциональный прибор для военной техники. Собрано — при помощи канцелярских скрепок и ядовитого клея-электролита. Но прибор в будущем даст название Силиконовой Долине. Между учёными произошёл раздор, потому что теория поля Шокли, применяемая в транзисторе, не помогла созданию прибора, вдобавок упоминалась в канадском патенте Лилиенфельда 1925 года. В результате Лаборатория Белла выкидывает имя Уильяма из списка создателей при оформлении бумаг.

Примечательно, что структура MESFET (полевой транзистор), предложенная Лилиенфельдом, не функционировала. Но заложенные идеи в бюро приняли, и у Лаборатории Белла возникли сложности с подачей заявок. Парадокс, но учёные могли запатентовать лишь дизайн Бардина и Браттейна – ничего более. Остальное давно уже существовало в виде концепции на момент 1946 года. Шокли решил, что судьба сыграла с изобретателем очередную шутку после всех неудач. Однако компания Белла идёт на всяческие уступки, и общепринято, что Уильям фигурирует для прессы в качестве первого лица.

Уильям Брэдфорд Шокли

Шокли начинает трудиться над собственным направлением, попутно пытаясь исправить ситуацию. Последнее не даёт положительных результатов, зато первое приводит к созданию прибора, сегодня известного миру под именем биполярного транзистора. Перебирая ряд конструкций, 1 января 1948 года находит правильную, но не сразу осознает. Впоследствии к Шокли приходит идея, что ток образуется не только основными носителями заряда.

Характеристики

Технические свойства этого биполярника на удивление хороши, даже по сегодняшним меркам. К сожалению, в даташит современного производителя КТ315, представлена только основная информация. В них не найти графиков, отражающих поведение устройство в различных условиях эксплуатации, которыми наполнены современные технические описания на другие подобные устройства от зарубежных производителей.

Максимальные характеристики

Максимальные значения допустимых электрических режимов эксплуатации КТ315 до сих пор впечатляют начинающих радиолюбителей. Например, максимальный ток коллектора может достигать уровня в 100 мА, а рабочая частота у некоторых экземпляров превышает заявленные 250 МГц. Его более дорогие современники из серии КТ2xx/3xx, даже имея металлический корпус, не могли похвастаться такими показателями. КТ315 был долгое время своеобразным техническим лидером, пока ему на смену не пришёл усовершенствованный КТ3102. Рассмотрим максимально допустимые электрические режимы эксплуатации КТ315, в корпусе ТО-92, белорусского ОАО «Интеграл». В конце обозначения таких приборов присутствует цифра «1».

Основные электрические параметры

Будьте внимательны, несмотря на свои достаточно хорошие характеристики, КТ315 не может конкурировать с современными устройствами по некоторым параметрам. Так у современной серии КТ315, как и 50 лет назад, относительно небольшой диапазон рабочих температур от — 45 до + 100°C. А коэффициент шума (К_Ш) достигает 40 Дб, что уже много для современного устройства, предназначенного для усиления в низкочастотных трактах.

Классификация

Кроме основных параметров, в техническом описании можно найти распределение устройств по группам. Таблица классификации дает представление о параметрах всей серии КТ315. Используя её можно подобрать нужное устройство, путем сравнения основных характеристик всей серии.

Комплементарная пара

У КТ315 имеется комплементарная пара – КТ361. Эти устройства довольно часто применялись вместе, особенно в бестрансформаторных двухтактных схемах. Совместное применение данной пары безусловно вошло в историю российской электроники.

Составной транзистор. Схемы Дарлингтона, Шиклаи. Расчет, применение

Составной транзистор — схемы, применение, расчет параметров. Схемы Дарлингтона, Шиклаи. Тонкости и подводные камни составных транзисторов (10+)

Составной транзистор, схемы Дарлингтона, Шиклаи. Расчет, применение

Составной транзистор

применяется, если необходим очень большой коэффициент передачи тока (h). У составного транзистора h равен произведению h транзисторов, входящих в его состав.

Недостатком составного транзистора является большое напряжение насыщения

коллектор — эмиттер. Оно в разы больше, чем у обычного транзистора. Простого решения этой проблемы не существует.Схема Дарлингтона обладает высоким напряжением насыщения эмиттер — база.Схема Шиклаи свободна от этого недостатка.

Применение составного транзистора требует тщательного выбора рабочих точек транзисторов и расчета параметров. Формулы приведены в статье.

Составные транзисторы находят применение там, где необходимо совсем небольшим током управлять токами большими, то есть там, где необходим большой коэффициент передачи тока. Однако составному транзистору свойственны некоторые существенные недостатки, которые ограничивают его применение. Составной транзистор активно используется в аналоговых схемах. Применение его в ключевых схемах не эффективно.

Плюсы и минусы составного транзистора

Если говорить о плюсах этого замечательного устройства, то это, конечно же, очень высокий коэффициент усиления, который позволяет запускать транзистор даже с очень низким током на базе. Однако, есть и минусы, как и всегда. Казалось бы, что здесь может быть не так, а вот может. Дело в том, что быстродействием здесь и не пахнет, поэтому в основном транзистор Дарлингтона используется в низкочастотных схемах. Обычно их ставят на выходных каскадах схем, а также в блоках управления электродвигателями — там они действительно на своем месте. Также без них не обойтись и многим современным авто, ведь они являются важнейшей частью коммутатора электронных схем в системе зажигания.

Вот такую схему используют радиолюбители, когда делают составной транзистор своими руками (используя транзистор Дарлингтона вместе с электродвигателем):

КТ326 транзистор: подробное описание и особенности

1. Типоразмер и цоколевка:

КТ326 имеет миниатюрный типоразмер, который позволяет использовать его в компактных устройствах. Он имеет цоколевку TO-92, состоящую из трех выводов: эмиттера, коллектора и базы. Правильное подключение транзистора к схеме обеспечивает его работоспособность и эффективность.

2. Основные параметры:

КТ326 имеет следующие основные параметры: максимальное смещение эмиттера – 5 В, максимальный ток коллектора – 100 мА, максимальная мощность – 625 мВт. Эти параметры позволяют использовать транзистор в различных условиях и с высокой надежностью.

3. Режимы работы:

Транзистор КТ326 может работать в двух основных режимах: активном и насыщенном. В активном режиме охватывается линейная область характеристики транзистора, что позволяет использовать его для усиления сигналов. В насыщенном режиме транзистор работает как переключатель и может использоваться для коммутации сигналов.

4. Применение:

Транзистор КТ326 может использоваться в различных электронных устройствах, таких как радиоприемники, телевизоры, усилители звука и другие. Он широко применяется как в потребительской, так и в промышленной электронике благодаря своей компактности и надежности.

Для эффективного использования транзистора КТ326 необходимо учитывать его основные характеристики и особенности работы

Также важно правильно подключить транзистор к схеме и соблюдать режимы его работы

Маркировка и цоколёвка

Данный прибор имеет структуру n — p — n . Выводы элемента слева-направо, при обращении лицевой части транзистора к нам(плоская сторона с маркировкой), имеют такой порядок – “коллектор-база-эмиттер”. Цоколёвку КТ3102 нужно знать и учитывать её при пайке прибора. Ошибка при пайке может повредить весь транзистор.

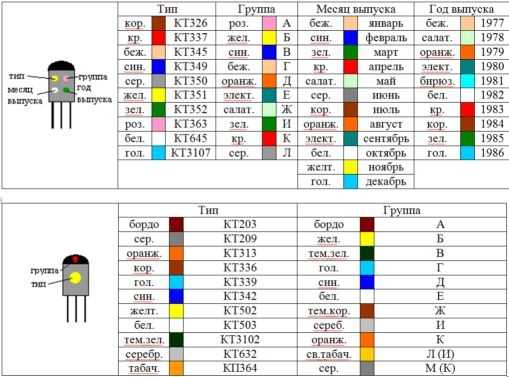

Маркировка транзисторов применяется для различия одного типа прибора от другого. Например, различия между типом А и Б. В случае КТ3102, маркировка имеет следующую структуру:

Зелёный кружок на лицевой стороне означает тип транзистора. В нашем случае – КТ3102.
Кружок сверху означает букву прибора (А, Б, В и т.д). Применяются следующие обозначения :

А – красный или бордовый. Б – жёлтый. В – зелёный. Г – голубой. Д – синий. Е – белый. Ж – тёмно-коричневый.

На некоторых приборах вместо цветовых обозначений, маркировка пишется словами. Например, 3102 EM. Подобные обозначения удобнее цветных.

Знание маркировки транзистора позволит правильно подобрать нужный элемент, согласно требуемым параметрам.

Какими же транзисторами можно заменить?

Для начала разберем биполярные транзисторы, самые распространенные

Главное, что важно знать о них:

первым делом необходимо выяснить, каково максимальное его напряжение;
после чего нужно проверить, как обстоят дела с током коллектора;
затем выяснение, насколько рассеиваема мощность, и какова частота;
ну и, наконец, то как передается ток.

Вначале, конечно же, нужно начать с оценивания характеристики в общем. Самыми главными и первыми шагами будут: выяснение частоты и быстроты. Будет очень хорошо, если частоты будут отличаться, то есть рабочая будет меньше, чем граничная частота. Так все функционировать будет лучше.

Ну а если же будет наоборот, и рабочая с граничной будут практически на одной частоте, то в таком случае необходимо будет невероятно большое количество энергии, так как коэффициент передачи по току будет иметь свою определенную цель, он будет идти к 1. Поэтому необходимо, чтобы граничная частота того аналога, которого вы подбираете, была равна частоте этого предмета, который был прежде. Но можно сделать и так, чтобы частота была больше.

Далее обязательно обратить свое внимание на мощность. То есть нужно выяснить максимальный ток коллектора и напряжение коллектора-эмиттера. Максимальный ток коллектора обязан быть намного выше тока данного прибора

С напряжением же все, наоборот, у рабочего прибора должно оно быть выше

Максимальный ток коллектора обязан быть намного выше тока данного прибора. С напряжением же все, наоборот, у рабочего прибора должно оно быть выше.

Смотрите видео о том, чем заменить советские радиодетали.

Если же вы используете даташит для поиска аналога, то, конечно же, важно понимать, что все показатели аналога должны соответствовать прежнему прибору, хорошо было бы, даже если превосходили бы. К примеру, если же случилась неполадка с транзистором, а напряжение коллектор-эмиттер было около 80 вольт, а ток 10 ампер, то соответственно по данным должен составлять 15 ампер по току, а по напряжению около 230 вольт. И этот аналог пойдет для замены полностью

И этот аналог пойдет для замены полностью

К примеру, если же случилась неполадка с транзистором, а напряжение коллектор-эмиттер было около 80 вольт, а ток 10 ампер, то соответственно по данным должен составлять 15 ампер по току, а по напряжению около 230 вольт. И этот аналог пойдет для замены полностью.

К примеру, очень часто 2N3055 заменяется на КТ819ГМ, и эти полупроводниковые компоненты спокойно могут друг друга заменять. Если говорить о схожести данных усилителей, то оба они считаются идеальной заменой друг друга и выйдут довольно эффективными, и они не принесут особых проблем.
