Транзистор кт203а

Встречное, параллельное, последовательное соединение стабилитронов

Для повышения напряжения стабилизации можно последовательно соединять два и более стабилитрона. Например на нагрузке нужно получить 17 В, тогда, в случае отсутствия нужного номинала, применяют опорные диоды на 5,1 В и на 12 В.

Параллельное соединение применяется с целью повышения тока и мощности.

Также стабилитроны находят применение для стабилизации переменного напряжения. В этом случае они соединяются последовательно и встречно.

В один полупериод переменного напряжения работает один стабилитрон, а второй работает как обычный диод. Во второй полупериод полупроводниковые элементы выполняют противоположные функции. Однако в таком случае форма выходного напряжения будет отличается от входного и выглядит как трапеция. За счет того, что опорный диод будет отсекать напряжение, превышающее уровень стабилизации, верхушки синусоиды будут срезаться.

Как выбрать аналог транзистора КТ203А

Транзистор КТ203А является одним из наиболее распространенных транзисторов. Он относится к типу NPN и предназначен для работы в режиме малой мощности. У него максимальные рабочие ток и напряжение составляют 100 мА и 40 В соответственно. Он применяется, в основном, в устройствах усиления аналоговых сигналов.

При выборе аналога транзистора КТ203А важно учитывать несколько факторов:

Тип транзистора: КТ203А относится к типу NPN

Если вам необходимо заменить транзистор этого типа, обратите внимание на характеристики других NPN транзисторов.

Максимальный рабочий ток и напряжение: Убедитесь, что выбранный аналог имеет такие же или более высокие значения этих параметров, чтобы обеспечить надежную работу устройства.

Коэффициент усиления: Если транзистор используется для усиления сигналов, учитывайте коэффициент усиления выбранного аналога. Он должен быть сопоставим или выше, чтобы достичь желаемых характеристик усиления.

Доступность: Проверьте наличие выбранного аналога на рынке

Лучше выбрать транзистор, который можно легко найти и купить.

Некоторые популярные аналоги транзистора КТ203А включают в себя транзисторы BC547, 2N3904, 2N2222 и MPSA42. Они относятся к типу NPN и имеют схожие характеристики. Однако, перед заменой транзистора, рекомендуется внимательно изучить документацию, чтобы убедиться, что он подходит для вашего конкретного применения.

Важно помнить, что выбор аналога транзистора зависит от конкретной задачи и характеристик требуемого устройства. При необходимости, консультируйтесь с профессионалами или справочными источниками для получения более подробной информации о замене транзисторов

Таблица 4 – Электрические параметры транзисторов КТ315 при приемке и поставке

Указание паспортных характеристик

Они же являются основными показателями отечественных и импортных стабилитронов, которыми необходимо руководствоваться при подборе стабилитрона под конкретную электронную цепь.

1. UCT – указывает, какое номинальное значение модуль способен стабилизировать.
2. ΔUCT – используется для указания диапазона возможного отклонения входящего тока в качестве безопасной амортизации.
3. ICT – параметры тока, который может протекать при подаче номинального напряжения на модуль.
4. ICT.МИН – показывает самое маленькое значение, которое способно протекать по стабилизатору. При этом протекающее напряжение по диоду будет находиться в диапазоне UCT ± ΔUCT.
5. ICT.МАКС – модуль не способен выдерживать более высокое напряжение, чем это значение.

На фото ниже представлен классический вариант

Обратите внимание, что прямо на корпусе показано, где у него анод и катод. По кругу нарисована черная (реже встречается серая) полоска, которая располагается со стороны катода. Противоположная сторона – анод

Такой способ используется как для отечественных, так и для импортных диодов

Противоположная сторона – анод. Такой способ используется как для отечественных, так и для импортных диодов.

Маркировка транзисторов в соответствии с советской системой классификации.

У транзисторов,разработанных до 1964
года условные обозначения типа состоят из двух или трех элементов.
Первый элемент обозначения — буква П, означающая, что данная деталь и является, собственно,
транзистором.
Биполярные транзисторы в герметичном корпусе обозначались двумя буквами — МП, буква М означала
модернизацию.

Второй элемент обозначения — одно, двух или
трехзначное число, которое определяет порядковый
номер разработки и подкласс транзистора, по роду полупроводникового материала,
значениям допустимой рассеиваемой мощности и
граничной(или предельной) частоты.
От 1 до 99 — германиевые маломощные низкочастотные транзисторы.
От 101 до 199 — кремниевые маломощные низкочастотные транзисторы.
От 201 до 299 — германиевые мощные низкочастотные транзисторы.
От 301 до 399 — кремниевые мощные низкочастотные транзисторы.
От 401 до 499 — германиевые высокочастотные и СВЧ маломощные транзисторы.
От 501 до 599 — кремниевые высокочастотные и СВЧ маломощные транзисторы.
От 601 до 699 — германиевые высокочастотные и
СВЧ мощные транзисторы.
От 701 до 799 — кремниевые высокочастотные и СВЧ
мощные транзисторы.
Третьим элементом может быть буква, определяющая классификацию по параметрам транзисторам, изготовленной по одной технологии.
Например: МП42 — транзистор германиевый, низкочастотный, маломощный, номер разработки — 42
П401 — транзистор германиевый, маломощный,высокочастотный, номер разработки — 1.

Начиная с 1964 года была введена другая система обозначений, действовшая до 1978 года.
Ее появление было связано с появлением большого числа новых серий разнообразных
полупроводниковых приборов, в частности — полевых транзисторов.
Для обозначения исходного материала используются следующие символы(первый элемент обозначения):
Буква Г или цифра 1 — германий.
Буква К или цифра 2 — кремний.
Буква А или цифра 3 — арсенид галлия.
Второй элемент — буква Т, означает биполярный
транзистор, буква П — транзистор полевый.
В качестве третьего элемента обозначения используются девять цифр, характеризующих подклассы транзисторов по значениям рассеиваемой мощности и граничной частоты.
1 -транзисторы маломощные(до 0,3 ватт) низкочастотные(до 3 МГц).
2 — транзисторы маломощные(до 0,3 ватт) средней частоты(до 30 МГц).
3 — транзисторы маломощные(до 0,3 ватт) высокочастотные.
4- транзисторы средней мощности(до 1,5 ватт), низкочастотные(до 3 МГц).
5 -транзисторы средней мощности(до 1,5 ватт),средней частоты(до 30 МГц).
6-транзисторы средней мощности(до 1,5 ватт),высокочастотные
и СВЧ.
7 — транзисторы мощные(свыше 1,5 ватт), низкочастотные(до 3 МГц).
8- транзисторы мощные(свыше 1,5 ватт), средней частоты(до 30 МГц).
9 — транзисторы мощные(свыше 1,5 ватт), высокочастотные и СВЧ.
Четвертый и пятый элементы обозначения —
определяют порядковый номер разработки.
Пример: КТ315А кремниевый биполярный транзистор,
маломощный, высокочастотный,подкласс А.
С 1978 года были введены изменения,
первые два символа обозначающие материал
и подкласс транзистора остались преждними.
Изменения коснулись обозначения функциональных
возможностей — третьего элемента.
Для биполярных транзисторов:
1 — транзистор с рассеиваемой мощностью до
1 ватта и граничной частотой до 30 МГц.
2- транзистор с рассеиваемой мощностью до
1 ватта и граничной частотой до 300 МГц.
4 — транзистор с рассеиваемой мощностью до
1 ватта и граничной частотой более 300 МГц.
7 — транзистор с рассеиваемой мощностью более
1 ватта и граничной частотой до 30 МГц.
8 — транзистор с рассеиваемой мощностью более
1 ватта и граничной частотой до 300 МГц.
9 — транзистор с рассеиваемой мощностью более
1 ватта и граничной частотой свыше 300 МГц.

Те же обозначения действительны и для полевых транзисторов.
Для обозначения порядкового номера разработки
используют трехзначные числа от 101 до 999(следующие три знака).
Для дополнительной классификации используют
буквы русского алфавита, от А до Я.
Цифра, написанная через дефис после седьмого элемента — обозначения модификаций бескорпусных транзисторов:
1 — с гибкими выводами без кристаллодержателя.
2 -с гибкими выводами на кристаллодержателе.
3 — с жесткими выводами без кристаллодержателя.
4 — с жесткими выводами на кристаллодержателе.
5 — с контактными площадками без кристаллодержателя и без выводов.
6 — с контактными площадками на кристаллодержателе, но без выводов.
Пример:КТ2115А-2 кремниевый биполярный транзистор для устройств широкого применения,
маломощный, высокочастотный, бескорпусный с гибкими выводами на кристаллодержателе.
В общем, — без хорошего каталога не разберешься.

Что такое SMD

Прежде всего, что означает «SMD» и откуда такое странное название? Все очень просто: это аббревиатура от английского выражения Surface Mounted Device, означающего прибор, монтируемый на поверхность.

То есть, в отличие от обычной радиодетали, ножки которой вставляются в отверстия в печатной плате и припаиваются с другой ее стороны, smd прибор просто накладывается на контактные площадки, предусмотренные на плате, и с этой же стороны припаивается.

Технология поверхностного монтажа не только позволила уменьшить габариты элементов и плотность элементов на плате, но и существенно упростила сам монтаж, с которым сегодня легко справляются роботы. Автомат прикладывает электронный компонент к нужному месту платы, разогревает это место ИК светом или лазером до температуры плавления нанесенной на площадки паяльной пасты, и монтаж элемента выполнен.

Основная классификация транзисторов, параметры

Основная классификация транзисторов ведется по исходному материалу, на основе которого они сделаны, максимальной допустимой мощности, рассеиваемой на коллекторе и частотным свойствам.

Эти параметры определяют их основные области применения. По мощности транзисторы делят на:

• транзисторы малой мощности,
• транзисторы средней мощности,
• транзисторы большой мощности.

По частоте транзисторы делят на:

• низкочастотные,
• среднечастотные,
• высокочастотные,
• сверхвысокочастотные.

По исходному полупроводниковому материалу транзисторы разделяют на:

• германиевые,
• кремниевые.

Основными параметрами биполярных транзисторов являются:

• статический коэффициент усиления по току а в схеме с общей базой;
• статический коэффициент усиления по току |3 в схеме с общим эмиттером. Параметры аир связаны зависимостями вида в = а/(1 — а) или а = в/(1 + в);
• обратный ток коллектора Іко;
• граничная fгр и предельная fh21 частоты коэффициента передачи тока.

Основными параметрами полевых транзисторов являются:

• напряжение отсечки U0 — приложенное к затвору напряжение, при котором перекрывается сечение канала;
• максимальный ток стока Іс. макс;
• напряжения: между затвором и стоком Uзс, между стоком и истоком Uси и между затвором и истоком Uзи;
• входная Свх, проходная Спр и выходная Свых емкости.

Литература по электронике

Наука, которая изучает транзисторы и другие приборы, называется электроника. Целый ее раздел посвящён полупроводниковым приборам. Если вам интересно получить больше информации о работе транзисторов, можно почитать следующие книги по этой тематике:

1. Цифровая схемотехника и архитектура компьютера — Дэвид М.
2. Операционные системы. Разработка и реализация — Эндрю Т.
3. Силовая электроника для любителей и профессионалов — Б. Ю. Семенов .

В этих книгах описываются различные средства программируемой электроники. Конечно же, в основе всех программируемых схем, лежат транзисторы. Благодаря этим книгам вы не только получите новые знания о транзисторах, но и навыки, которые, возможно, принесут вам доход.

Теперь вы знаете, как работают транзисторы, и где они применяются в жизни. Если вам интересна эта тема, продолжайте её изучать, ведь прогресс не стоит на месте, и все технические устройства постоянно совершенствуются

В этом деле очень важно идти в ногу со временем. Успехов вам!. Источники

Источники

• https://habr.com/ru/post/133136/
• https://principraboty.ru/princip-raboty-tranzistora/
• https://odinelectric.ru/knowledgebase/kak-rabotaet-tranzistor-i-gde-ispolzuetsya
• https://rusenergetics.ru/oborudovanie/skhema-tranzistora
• https://RadioStorage.net/1670-tranzistory-osnovnye-parametry-i-harakteristiki-markirovka-tranzistorov.html
• https://tokar.guru/hochu-vse-znat/tranzistor-vidy-primenenie-i-principy-raboty.html
• https://www.RusElectronic.com/chitaem-elektricheskie-skhemy-s-tranzistorami/

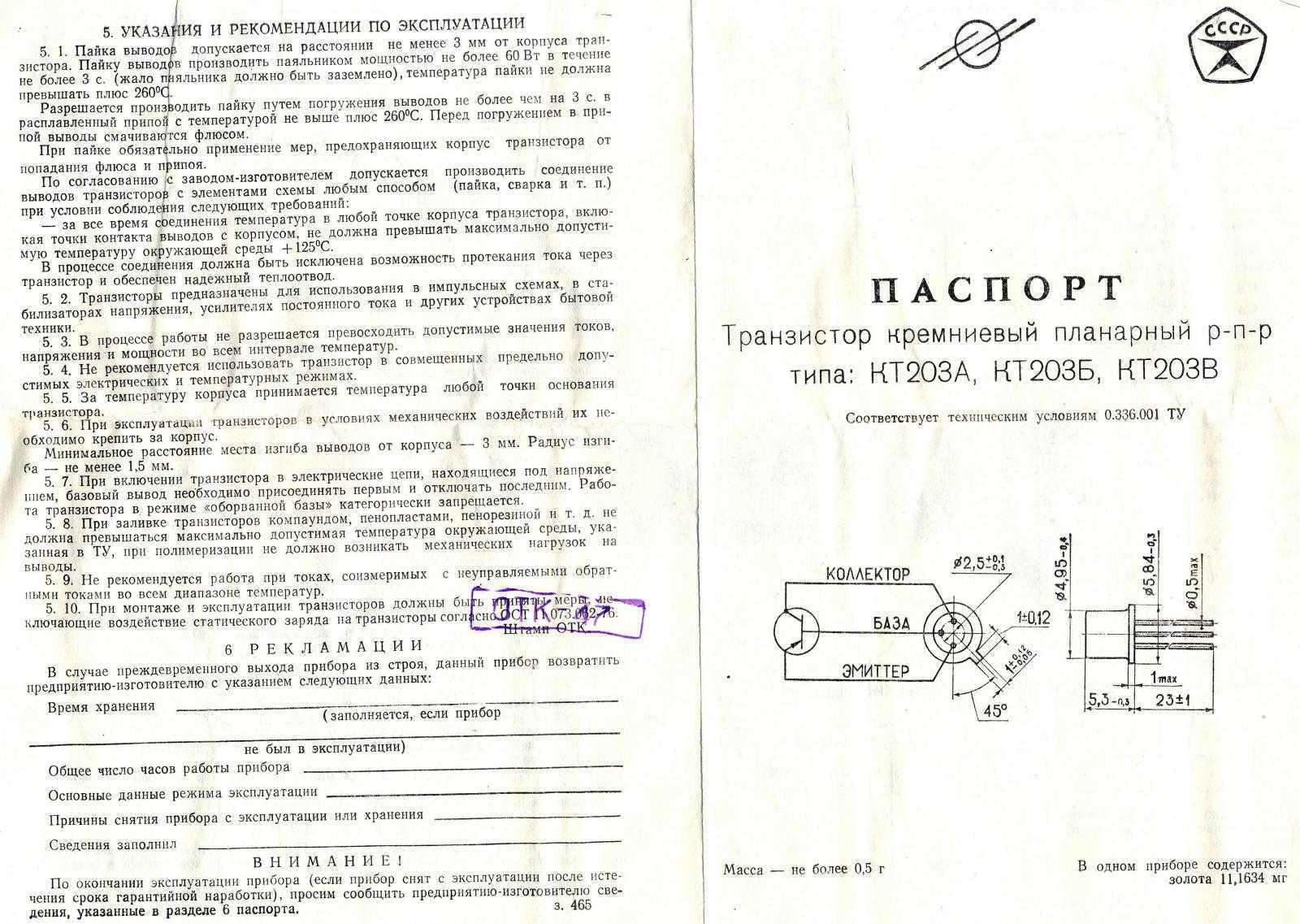

Структура и функции выводов

Транзистор КТ203А имеет три вывода: коллектор (K), база (B) и эмиттер (E). Каждый из них выполняет свою функцию.

Коллектор (K): Вывод Коллектора является основным выводом транзистора. Он является неподвижной, положительно заряженной пластиной между базой и эмиттером. Коллектор служит для усиления тока и электрической изоляции от базы и эмиттера. Коллекторный ток в транзисторе текущий от базы к эмиттеру.

База (B): Вывод Базы является управляющим выводом транзистора. База является тонкой областью с примесями типа «p» в области «n». Ток базы контролирует коллекторный ток и определяет усиление. Входной сигнал подается на базу, и если его амплитуда удовлетворяет условиям работы транзистора, то ток базы пропускается и благодаря усиления в транзисторе контролирует коллекторный ток.

Эмиттер (E): Вывод Эмиттера является заземленным выводом транзистора и отвечает за вывод тока-электронов из транзистора наружу. Эмиттер примыкает к pn-переходу с областью «n» и является эмиттером электронов в транзисторе

Эмиттерный ток является суммой базового и коллекторного токов и имеет важное значение в работе транзистора
