What is 2sc3420?

Графические данные

Рис. 1. Зависимость коэффициента усиления hFE от коллекторной нагрузки IC при различных температурах п/п структуры и величине напряжения коллектор-эмиттер UCE = 2 В.

Рис. 2. Характеристики области насыщения транзистора: зависимости коллекторного напряжения UCE от управляющего тока базы IB при различных нагрузках IC.

Характеристики сняты при температуре п/п структуры Tj = 25°C.

Рис. 3. Характеристики включенного состояния транзистора:

  • зависимость напряжения насыщения UCE(sat) коллектор-эмиттер от тока нагрузки IC;
  • зависимость напряжения насыщения UBE(sat) от тока нагрузки IC (Обе характеристики сняты при соотношении тока коллектора к току базы как 10:1);
  • зависимость управляющего напряжения UBE база-эмиттер от тока нагрузки IC при коллекторном напряжении UCE = 4 В.

Рис. 4. Зависимости тепловых коэффициентов изменения напряжений от коллекторной нагрузки IC:

  • ƟUC – для коллекторного напряжения насыщения UCE(sat);
  • ƟUB – напряжения базы UBE.

Каждая характеристика снята для двух диапазонов температур и коэффициента усиления по току IC/IB не превышающем ¼ от значения hFE по постоянному току.

Рис. 5. Характеристики области выключения транзистора:

  • зависимости сняты при различных значениях температуры п/п структуры и значении коллекторного напряжения UCE = 30 В;
  • область разделена осью UBE = 0 на две половины – отрицательных напряжений базы (помечено на графике REVERSE) и область положительных напряжений базы (помечено на графике FORWARD). По этой оси отсчитываются значения тока выключения коллектора ICES.

Рис. 6. Ограничение предельной мощности рассеивания транзистора при увеличении температуры п/п структуры. Зависимость снята для двух шкал по мощности:

  • шкала (помечена на графике TA) для условия отсчета по горизонтальной оси температуры среды;
  • шкала (помечена на графике TC) для условия отсчета по горизонтальной оси температуры контакта коллектора и охладителя.

Рис. 7. Характеристики включения транзистора.

Зависимость времени задержки td и времени нарастания tr импульса, передаваемого транзистором, от величины коллекторной нагрузки IC.

Характеристики сняты при величине напряжения питания UCC = 30 В, температуре коллектора (контакта с охладителем корпуса) TC = 25°C и отношении тока коллектора к току базы IC/IB = 10.

Рис. 8. Характеристики выключения транзистора.

Зависимость времени рассасывания заряда ts в п/п структуре и времени спадания tf импульса от величины коллекторной нагрузки IC.

Характеристики сняты при величине напряжения питания UCC = 30 В, температуре коллектора (контакта с охладителем корпуса) TC = 25°C, отношении тока коллектора к току базы IC/IB = 10 и равенстве токов IB1 = IB2.

Рис. 9. Область безопасной работы транзистора. Ограничена несколькими основными линиями.

Производитель выделяет три причины выхода транзистора из строя (выделены отдельными надписями на поле характеристик):

  • сплошная ограничивающая линия -повреждение в результате вторичного пробоя п/п структуры при превышении предельного напряжения UCEO коллектор-эмиттер (напряжения отмечены на горизонтальной оси для нескольких типов транзисторов);
  • штрихпунктирная ограничивающая линия –
  • UCE повреждение в результате расплавления внутренних контактных соединений в конструкции транзистора;
  • пунктирная ограничивающая линия – повреждение в результате перегрева п/п структуры выше предельной температуры Tj = 150 °C.

Характеристики сняты для нагружения транзистора одиночными импульсами коллекторного тока длительностью 0,5 мс, 1,0 мс, 5 мс и при постоянном токе (при температуре контакта коллектора с охладителем корпуса TC = 25°C).

Модификации и группы транзисторов TIP42C

Модель PC, TC=25°C UCB UCE UEB IC TJ fT CC hFE Корпус
TIP42C 65 100 100 5 6 150 3 300 15…75 TO-220
TO-220AB
TO-220C
TIP42C 25 100 100 5 6 150 3 300 15…75 TO-220IS
TIP42CG/L 65 100 100 5 6 150 3 300 15…75 TO-220
300 15…75 TO-263
TIP42CG/L 22 100 100 5 6 150 3 300 15…75 TO-220F
TIP42CG/L 20 100 100 5 6 150 3 300 15…75 TO-252
STTIP42C 65 100 100 5 6 150 3 300 15…75 TO-220
HTIP42C 65 100 100 5 6 150 3 300 15…75 TO-220
TIP42E 65 180 140 5 6 150 3 300 15…75 TO-220C
TIP42F 65 200 160 5 6 150 3 300 15…75 TO-220C
TIP42P 100 100 100 5 6 150 3 300 15…75 TO-3P

Примечание: G – без соединений галогенов, L – без соединений свинца.

Ряд производителей осуществляет предварительный отбор и группировку изделий по величине коэффициента hFE в нескольких поддиапазонах в пределах общего диапазона этого параметра. Классификация транзисторов по поддиапазону hFE -параметра не является обязательной и, поэтому, производители не придерживаются какой-либо единой системы. В качестве примеров:

— в информационном листке (даташит) компании-производителя “STMicroelectronics” классификация по группам вводится в обозначение типа транзистора:

  •    TIP42C R – диапазон hFE от 15 до 28;
  •    TIP42C O – диапазон hFE от 24 до 44;
  •    TIP42C Y – диапазон hFE от 42 до 75.

— в информационном листке компании “Unisonic Technologies” группы по hFE так же вводятся в обозначение транзистора, но обозначение и границы групп другие:

  •    TIP42CG(L) – A — диапазон hFE от 15 до 30;
  •    TIP42CG(L) – B — диапазон hFE от 28 до 48;
  •    TIP42CG(L) – C — диапазон hFE от 45 до 75.

2SC3420 Datasheet PDF — Toshiba Semiconductor

Part Number 2SC3420
Description NPN EPITAXIAL TYPE (STOROBO FLASH/ MEDIUM POWER AMPLIFIER APPLICATIONS)
Manufacturers Toshiba Semiconductor
Logo

There is a preview and 2SC3420 download ( pdf file ) link at the bottom of this page.

Total 4 Pages

Preview 1 page

No Preview Available !

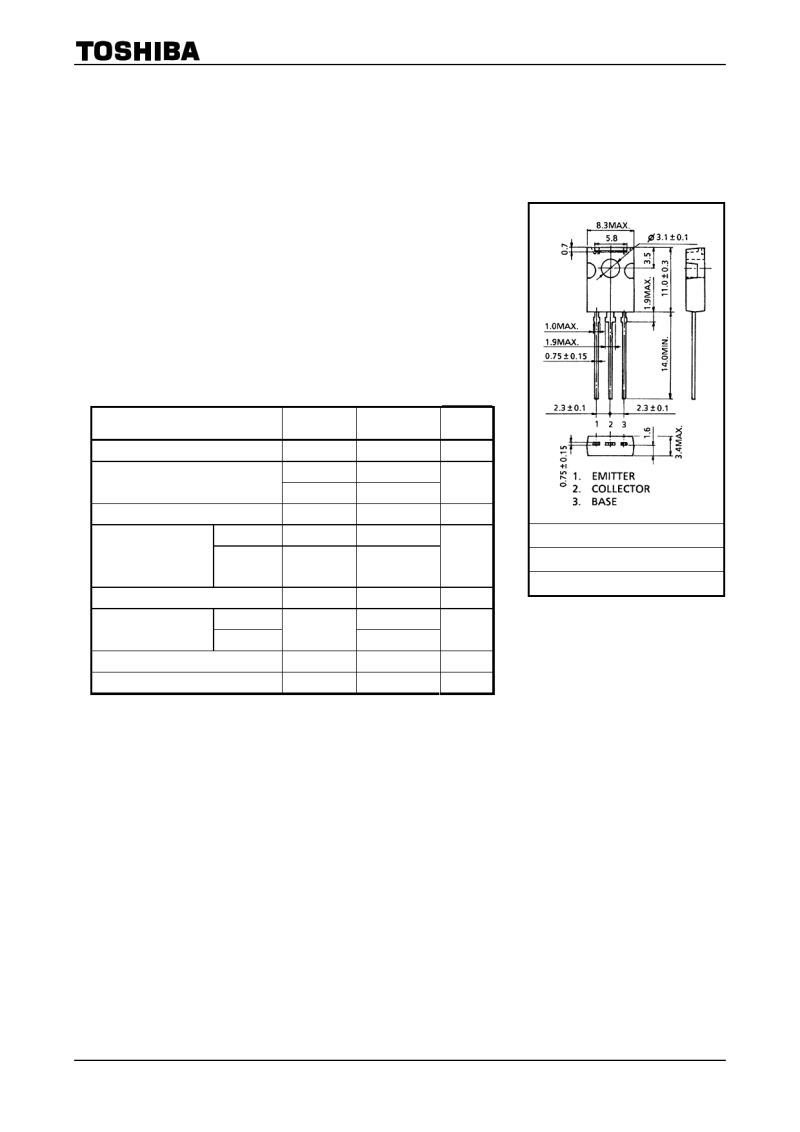

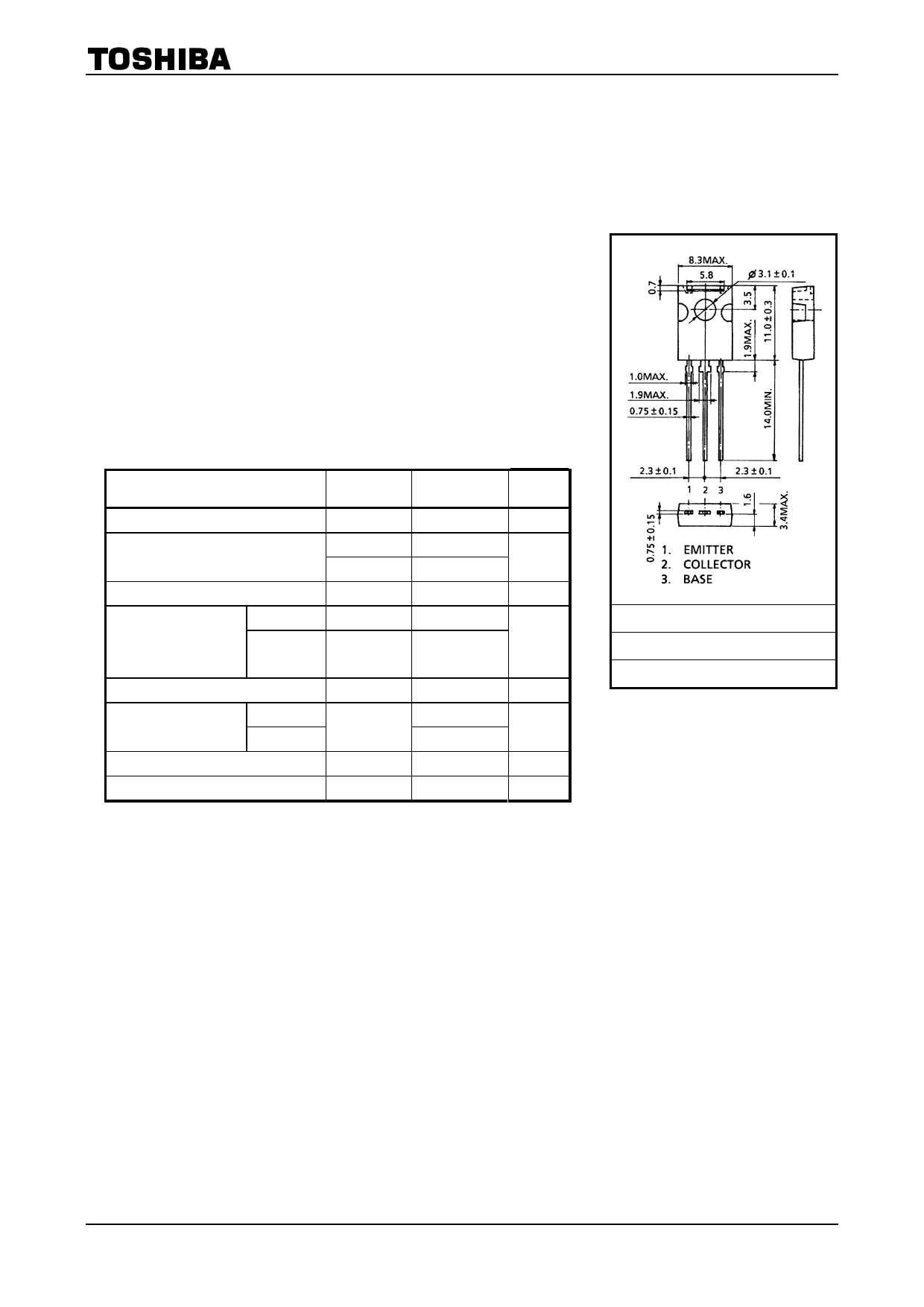

TOSHIBA Transistor Silicon NPN Epitaxial Type (PCT Process)
2SC3420
Strobe Flash Applications
Audio Power Amplifier Applications
2SC3420
Unit: mm

• High DC current gain : hFE = 140 to 600 (VCE = 2 V, IC = 0.5 A)

: hFE = 70 (min) (VCE = 2 V, IC = 4 A)

• Low saturation voltage: VCE (sat) = 1.0 V (max) (IC = 4 A, IB = 0.1 A)

• High collector power dissipation: PC = 10 W (Tc = 25°C),

PC = 1.5 W (Ta = 25°C)

Absolute Maximum Ratings (Tc = 25°C)

Characteristics
Symbol
Rating
Unit
Collector-base voltage
Collector-emitter voltage
Emitter-base voltage
DC
Collector current
Pulse
(Note 1)
Base current
Collector power
dissipation
Ta = 25°C
Tc = 25°C
Junction temperature
Storage temperature range

VCBO

VCES

VCEO

VEBO

IC

ICP

IB

PC

Tj

Tstg

50
40
20
8
5
8
1
www.DataSheet.co.kr
1.5
10
150

−55 to 150

V
V
V
A
A
W
°C
°C
JEDEC

JEITA

TOSHIBA
2-8H1A
Weight: 0.82 g (typ.)
Note 1: Pulse test: Pulse width = 10 ms (max) Duty cycle = 30% (max)
Note 2:
Using continuously under heavy loads (e.g. the application of high temperature/current/voltage and the
significant change in temperature, etc.) may cause this product to decrease in the reliability significantly
even if the operating conditions (i.e. operating temperature/current/voltage, etc.) are within the absolute
maximum ratings.
Please design the appropriate reliability upon reviewing the Toshiba Semiconductor Reliability Handbook
(“Handling Precautions”/Derating Concept and Methods) and individual reliability data (i.e. reliability test
report and estimated failure rate, etc).
1 2006-11-09
Datasheet pdf — http://www.DataSheet4U.net/
